विद्युत जंक्शन बॉक्स पंचिंग प्रेस मशीन मैकेनिकल फिक्स्ड टेबल JH21 श्रृंखला

Electrical Junction Box Punching Press Machine Mechanical Fixed Table JH21 series

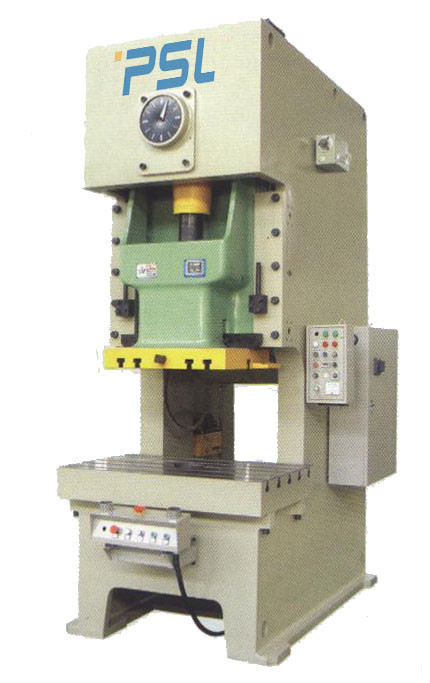

बड़ी छवि : विद्युत जंक्शन बॉक्स पंचिंग प्रेस मशीन मैकेनिकल फिक्स्ड टेबल JH21 श्रृंखला

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	PSL
मॉडल संख्या:	जेएच21-200

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	एक सेट
मूल्य:	Negotiable
पैकेजिंग विवरण:	कंटेनर में नग्न
प्रसव के समय:	45-60 कार्य दिवस
भुगतान शर्तें:	एल/सी, टी/टी
आपूर्ति की क्षमता:	प्रति माह 30-50 सेट

संपर्क करें

विस्तृत उत्पाद विवरण

टाइप:	सी-प्रकार संरचना	आवेदन पत्र:	धातु शीट मुद्रांकन
सामग्री:	वेल्डेड इस्पात संरचना	प्रयोग:	धातु उत्पाद दबाने
समारोह:	Elctrical प्रेस, धातु शीट छिद्रण	नाममात्र का दाब:	250KN - 4000KN, 25T - 400T
सीएनसी या नहीं:	सामान्य	नियंत्रण:	पीएलसी
शक्ति का स्रोत:	22 किलोवाट	ड्राइविंग:	वायवीय शुष्क संयोजन घर्षण क्लच-ब्रेक
वोल्टेज:	380V, आपकी आवश्यकताओं के रूप में	रंग:	ग्रे सफेद या अनुकूलित
वज़न:	20000KG	आयाम (एल * डब्ल्यू * एच):	260016003800mm
बिक्री के बाद सेवा प्रदान की गई:	वीडियो तकनीकी सहायता ऑनलाइन	गारंटी:	एक वर्ष
हाई लाइट:	पैर संचालित पंच प्रेस , यांत्रिक पंच प्रेस मशीन , हाइड्रोलिक पंच प्रेस मशीन JH21-200

JH21 सीरीज सी-फ्रेम फिक्स्ड टेबल पंचिंग प्रेस मशीन

I. संरचना का संक्षिप्त परिचय,

फ्रेम हैपूरे स्टील प्लेट के साथ वेल्डिंगजिसमें उच्च कठोरता, उचित संरचना और सुंदर डिजाइन है।

प्रेस गोद लेता हैऊर्ध्वाधर क्रैंकशाफ्ट संरचना.फुलक्रम की दूरी कम है और क्रैंक कठोर है।मैं
प्रेस गोद लेता हैकम जड़ता संयुक्त शुष्क घर्षण क्लच और ब्रेक, जिसमें थोड़ा निष्क्रिय जड़ता, कम ऊर्जा खपत, क्लच और ब्रेक का विश्वसनीय इंटरलॉक और लंबी दीर्घायु है।
स्लाइड एक संपूर्ण कास्ट फॉर्म निर्माण है जो अपनाता हैहाइड्रोलिक अधिभार रक्षकचुस्त और विश्वसनीय कार्रवाई के साथ।अधिभार के बाद, यह डाउन टाइम को कम करने और प्रेस की उपलब्धता में सुधार करने के लिए स्वचालित रूप से रीसेट कर सकता है।उच्च दबाव तेल सील जो जर्मन से आयात किया जाता है उसे स्लाइड उच्च दबाव सिलेंडर में स्थापित किया जाता है।
बंद ऊंचाई गोद लेती हैविद्युत समायोजन, जिसमें डिजिटल डिस्प्ले है।इसका डिस्प्ले 0.10mm का है।
प्रेस गोद लेता हैहेक्साहेड्रल आयत जिब को लंबा करें, जिसमें उच्च मार्गदर्शक परिशुद्धता और स्थिर परिशुद्धता है।
प्रेस में न्यूमेटिक बैलेंसर होता है, जो दूसरे स्ट्रोक को कम करता है।यह सुधार करने के लिए सुचारू रूप से चलता हैप्रेस की गतिशील परिशुद्धता.
नियंत्रण भाग गोद लेता हैपीएलसी, जो नियंत्रण भाग की विश्वसनीयता की गारंटी देने के लिए कुशल है।
प्रेस दोहरे वाल्व को अपनाता है, जो क्लच की सुरक्षा और विश्वसनीयता की गारंटी दे सकता है।
प्रेस गोद लेता हैकैम नियंत्रक जिसे निकटता स्विच (श्नाइडर) के साथ जोड़ा जाता है.यह बिल्कुल 360° की सीमा के भीतर संकेत भेज सकता है और प्रेस की विश्वसनीयता में सुधार के लिए विभिन्न कार्यों की कसौटी और सहायक मशीन के सामंजस्य को नियंत्रित कर सकता है।
मुख्य प्रेस चुन सकता हैऑटो फीड ड्राइव आउटपुट अक्ष, जो ऑटो उत्पाद लाइन के लिए ऑटो फीड डिवाइस से मेल खाने के लिए सुविधाजनक है और अनरील और फ़्लैटनिंग
ग्राहक चुन सकता हैलाइट कर्टेनऑपरेटर की रक्षा के लिए। (विकल्प)
ग्राहक चुन सकता हैशुद्ध डाई कुशन.(विकल्प)

इसके अलावा, प्रेस में टू-हैंड ऑपरेटिंग बटन और फुट पेडल स्विच है, जो कंटीन्यूअस, सिंगल और इंच मोड का एहसास कर सकता है।

द्वितीय.JH21-200 की मुख्य विशिष्टता,

तकनीकी विनिर्देश मॉडल विवरण		जेएच21-200बी
नाममात्र बल	के.एन.	2000
नाममात्र बल स्ट्रोक	मिमी	6
स्लाइड स्ट्रोक	मिमी	200
एसपीएम	मिनट^-1	25-50
मैक्स।बंद ऊंचाई	मिमी	450
स्लाइड समायोजन	मिमी	110
बिस्तर आयाम (एफबी × एलआर)	मिमी	840X1400
स्लाइड के नीचे की ओर (एफबी × एलआर)	मिमी	650×850

बोल्स्टर मोटाई	मिमी	160
मुख्य मोटर शक्ति	किलोवाट	22
हवा का दबाव	एमपीए	0.6
रूपरेखा आयाम (एफबी एक्स एलआर एक्सएच)	मिमी	2680X1645X3800
कुल भार	किलोग्राम	20000

III.JH21 सीरीज तकनीकी पैरामीटर,

वायवीय पंचिंग मशीन		इकाई	जेएच21-25	जेएच21-45	जेएच21-60	जेएच21-80	जेएच21-125	जेएच21-160	जेएच21-200
नाममात्र क्षमता		के.एन.	250	450	600	800	1250	1600	2000
स्लाइड स्ट्रोक		मिमी	80	120	140	160	180	200	220
स्लाइड स्ट्रोक	हल किया गया	टाइम्स/मिनट	100	80	70	60	50	45	45
स्लाइड स्ट्रोक	चर (वैकल्पिक)	टाइम्स/मिनट	60-100	50-80	45-70	40-60	35-50	30-45	25-45
मैक्स।डाई हाइट		मिमी	250	270	300	320	350	400	450
ऊंचाई समायोजन मरो		मिमी	50	60	70	80	90	100	110
गले की गहराई		मिमी	210	225	270	310	350	400	430
ईमानदारों के बीच की दूरी		मिमी	450	515	560	610	670	736	910
नीचे का आकार स्लाइड करें	अमेरिकन प्लान	मिमी	250	340	400	460	520	580	650
नीचे का आकार स्लाइड करें	एलआर	मिमी	360	410	480	540	620	700	880
टांग के छेद का आकार	व्यास	मिमी	40	50	50	50	70	70	70
टांग के छेद का आकार	गहराई	मिमी	65	60	70	65	90	100	100
कार्य तालिका आकार	अमेरिकन प्लान	मिमी	400	440	520	600	680	760	840
	एलआर	मिमी	720	825	930	950	1100	1170	1400
	मोटाई	मिमी	80	110	130	140	155	165	180
बेड ओपनिंग होल व्यास		मिमी	150	150	150	180	200	220	250
कुल आयाम	अमेरिकन प्लान	मिमी	1496	1585	1540	1765	2040	2305	2600
	एलआर	मिमी	945	1075	1200	1200	1320	1420	1540
	कद	मिमी	2120	2391	2570	2725	3035	3215	3800
इंजन की शक्ति		किलोवाट	3	5.5	5.5	7.5	1 1	15	18.5
मोटर गति		आर/मिनट	1410	1410	1440	1440	1440	1440	1440
लंबाई		मिमी	1350	1400	1600	1900	2300	2350	2700
चौड़ाई		मिमी	950	1080	1200	1360	1450	1500	1600
कद		मिमी	2160	2300	2550	2800	3200	3250	3800
वज़न		किलोग्राम	3100	3800	5500	7500	12000	13500	20000
