उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नाम: | हाइड्रोलिक गिलोटिन शीयरिंग मशीन, गिलोटिन शीयर | उत्पाद प्रकार: | HGO-6x3100 शीट धातु काटने सीएनसी हाइड्रोलिक बाल काटना मशीन |
|---|---|---|---|
| आवेदन पत्र: | औद्योगिक धातु काटना, शीट धातु उद्योग, धातु प्लेट काटने की मशीन | मोटाई काटना: | 6 मिमी |
| काटने की सामग्री: | धातु स्टेनलेस स्टील कार्बन स्टील एल्यूमिनियम, एमएस / एसएस / जीआई आदि स्टील प्लेट: | मैक्स। मोटाई काटना: | कार्बन स्टील 6 मिमी; स्टेनलेस स्टील 3 मिमी |
| नियंत्रण प्रणाली: | Estun E21S NC नियंत्रण, Delem DAC-360T सीएनसी नियंत्रक | मूल्यांकित शक्ति: | 7.5 किलोवाट |
| रंग: | ग्रे सफेद, अनुकूलन योग्य | वोल्टेज: | 380V, अनुकूलित |
| बिक्री के बाद सेवा प्रदान की गई: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स, ऑनलाइन समर्थन | गारंटी: | 1 वर्ष |
| हाई लाइट: | स्टील प्लेट बाल काटना मशीन पीएसएल,छोटी धातु बाल काटना मशीन पीएसएल,औद्योगिक गिलोटिन मशीन पीएसएल |
||

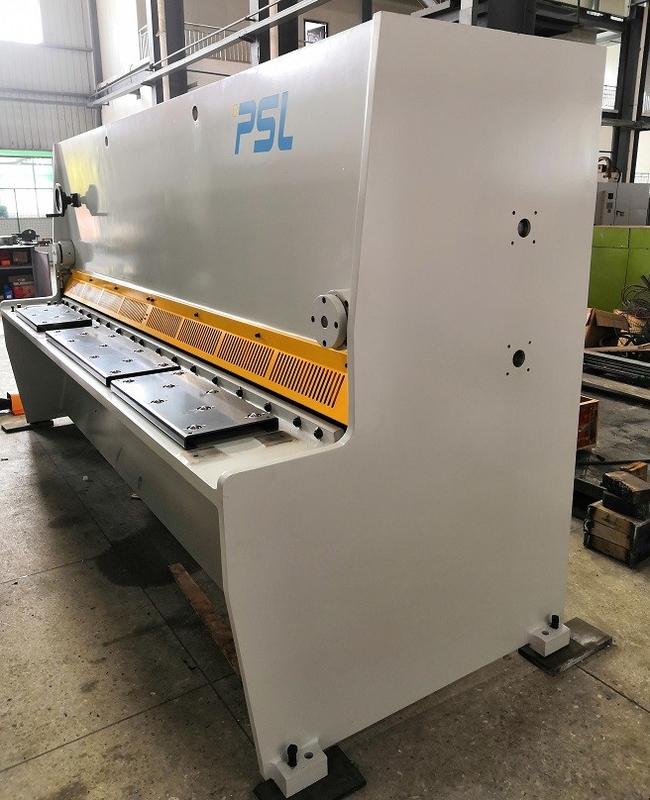

एलवीडी-वाईएसडी शीयर जैसी तेज गति वाली एनसी शीट मेटल हाइड्रोलिक गिलोटिन शियरिंग मशीन
मैं
मैं
2. मशीन के मुख्य भाग
2.1.कंप्यूटर एडेड डिजाइन का उपयोग करना।मशीन फ्रेम की ताकत और संरचना की तर्कसंगतता सुनिश्चित करने के लिए मुख्य फ्रेम, ऊपरी ब्लेड धारक और अन्य महत्वपूर्ण भागों का विश्लेषण एएनएसवाईएस परिमित तत्व विश्लेषण सॉफ्टवेयर द्वारा किया जाता है।
2.2 पूरी वेल्डिंग संरचना फ्रेम और ऊपरी ब्लेड धारक के लिए अपनाई जाती है, और जर्मन तकनीक का उपयोग आंतरिक तनाव को खत्म करने के लिए किया जाता है।सटीकता अच्छी तरह से बनाए रखी जाती है।
2.3 कतरनी मशीन के दो तरफ के खंभे, फ्रंट वर्किंग-टेबल, प्रेसिंग बीम और ऊपरी ब्लेड धारक को एक समय में बोरिंग और मिलिंग मशीन द्वारा बनाया और बनाया जाता है, जो प्रत्येक असेंबली सतह की लंबवतता और समानता सुनिश्चित करता है।
2.4 जंग हटाने के लिए शॉट ब्लास्टिंग का उपयोग करना और वेल्डेड फ्रेम पर एंटी-रस्ट पेंट स्प्रे करना।
3. कतरनी एचजीओ -6x3100 के तकनीकी पैरामीटर,
| नहीं। | नाम | मूल्य | इकाई | टिप्पणियां |
| 1 | मैक्स।मोटाई काटना | 6 | मिमी | बी≤450एन/मिमी2 |
| 2 | मैक्स।उपमार्ग की चौड़ाई | 3100 | मिमी | |
| 3 | मैक्स।काटने की शक्ति | 165 | के.एन. | |
| 4 | गला | 0 | मिमी | |
| 5 | काटने का कोण | 0.5-2.5 | डिग्री | समायोज्य |
| 6 | आघात | 15-36 | टाइम्स / मिनट। | तेज़ गति |
| 7 | बैक-गेज की रेंज | 10-750 | मिमी | |
| 8 | होल्ड-डाउन की मात्रा | 17 | पीसी | |
| 9 | तेल टैंक की मात्रा | 170 | ली |
| 10 | मुख्य मोटर की शक्ति | 7.5 | किलोवाट | |
| 1 1 | लंबाई | 4050 | मिमी | |
| 12 | चौड़ाई | 1750 | मिमी | |
| 13 | कद | 1750 | मिमी | |
| 14 | मशीन का वजन | 5500 | किलोग्राम |
4. हाइड्रोलिक सिस्टम
4.1.उन्नत यूरोपीय प्रौद्योगिकी और एकीकृत हाइड्रोलिक नियंत्रण प्रणाली को अपनाने, इसकी अच्छी विश्वसनीयता है।
4.2.श्रृंखला सिलेंडर तुल्यकालन प्रणाली को अपनाया जाता है, और मशीन उपकरण समान रूप से लोड होता है।
4.3.कतरनी बल की वृद्धि के साथ दबाव बल बढ़ता है।
4.4.हाइड्रोलिक सिस्टम में अतिप्रवाह संरक्षण, सुरक्षित और विश्वसनीय है।
4.5.तेल पंप NACHI जापान के आंतरिक गियर पंप को अपनाता है, जो उच्च दबाव और कम शोर का सामना कर सकता है।
4.6.सीलिंग का निर्माण जर्मनी मर्केल और जापान नॉक द्वारा किया जाता है।उनके पास अच्छा सीलिंग प्रदर्शन और लंबी सेवा जीवन है।
4.7.तेल स्तर की ऊंचाई का स्पष्ट और सहज प्रदर्शन।
4.8.यह मशीन रेटेड लोड के तहत लगातार काम कर सकती है।हाइड्रोलिक प्रणाली स्थिर और सटीकता है।
5. विद्युत प्रणाली
5.1.बैक-गेज यात्रा को नियंत्रित करने के लिए Estun NC नियंत्रक E21s का उपयोग करना,
5.2.इलेक्ट्रॉनिक नियंत्रण कैबिनेट IP54 सुरक्षा मानक को पूरा करता है, और विद्युत घटकों को एक मानक और स्पष्ट रूप से चिह्नित किया जाता है।
5.3.यह आसान संचालन के लिए एक निश्चित ऑपरेटिंग tpanel और एक चल पेडल स्विच से सुसज्जित है।
5.5.उपकरण और कर्मियों की सुरक्षा सुनिश्चित करने के लिए उपकरण में विश्वसनीय विद्युत सुरक्षा उपाय हैं जैसे आपातकालीन स्टॉप और अधिभार संरक्षण।
उत्पाद पैरामीटर:
| नाम मॉडल |
6x2500
|
6x3100
|
6x4000
|
| अधिकतम कतरनी मोटाई |
|
|
|
| साधारण स्टील मिमी |
6
|
6
|
6
|
| स्टेनलेस स्टील मिमी |
3
|
3
|
3
|
| काटने की लंबाई मिमी |
2500
|
3100
|
4000
|
| कतरनी बल kN |
170
|
145
|
170
|
| बैकगेज यात्रा मिमी |
750
|
750
|
750
|
| कटिंग कोण समायोजन ° |
0.5-2.5
|
0.5-3
|
0.5-2.5
|
| स्ट्रोक प्रति मिनट |
14-45
|
12-45
|
10-45
|
| गला मिमी |
30
|
30
|
30
|
| दबाने वाले पैरों की संख्या |
13
|
17
|
बाईस
|
| ईंधन टैंक मात्रा एल |
110
|
110
|
200
|
| मोटर शक्ति किलोवाट |
7.5
|
7.5
|
7.5
|
| वजन (किग्रा |
4700
|
5500
|
8000
|
| आकार लंबाई मिमी |
3445
|
4045
|
4995
|
| चौड़ाई मिमी |
1727
|
1737
|
1862
|
| ऊंचाई मिमी |
1615
|
1750
|
1900
|
