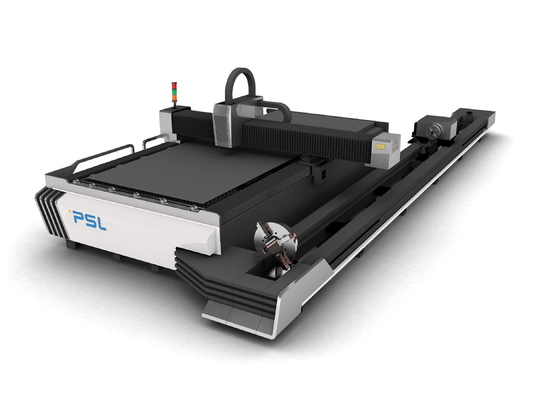

शीट धातु एकल कार्यक्षेत्र के लिए सीएनसी लेजर पाइप काटने की मशीन लेजर सीएनसी कटर

सिंगल वर्कबेंच मेटल शीट और पाइप मिक्स्ड लेजर कटिंग सीएनसी फाइबर लेजर कटिंग मशीन

मुख्य तकनीकी विशेषता,

पैसे बचाने की तुलना में, मशीन के दो कार्य हैं, पाइप काट सकते हैं, बोर्ड को भी काट सकते हैं

लागू उद्योग:

स्टेनलेस स्टील, कार्बन स्टील, मैंगनीज स्टील, स्प्रिंग स्टील, टाइटेनियम मिश्र धातु, जस्ती शीट, एल्यूमीनियम प्लेट, पीतल, तांबा और अन्य धातु सामग्री को काटने में व्यापक रूप से उपयोग किया जाता है।

◆ अल्ट्रा-उच्च प्रकार, विशेष धातु सामग्री काटने।

धातु के गोल पाइप, वर्ग ट्यूब, एल आकार की धातु, एच आकार की धातु, आदि के लिए प्रयुक्त

लागू सामग्री:

कार्बन स्टील प्लेट:0-16 मिमी

कार्बन स्टील ट्यूब / पाइप: 0-12 मिमी

स्टेनलेस स्टील प्लेट: 0-8mm

स्टेनलेस स्टील ट्यूब / पाइप: 0-6 मिमी।

एल्यूमिनियम प्लेट और ट्यूब / पाइप: 0-6 मिमी

मापी गई मोटाई के ऊपर हाई-स्पीड हाई कटिंग क्वालिटी कटिंग मोटाई उपलब्ध है।

मशीन संरचना,

मशीन बिस्तर

मशीन बिस्तर अभिन्न वेल्डिंग संरचना, उच्च तापमान वापस शमन उपचार, और फिर कंपन उम्र बढ़ने के उपचार को अपनाता है।इसमें अच्छी कठोरता और उच्च परिशुद्धता है, और विरूपण के बिना लंबे समय तक इस्तेमाल किया जा सकता है।

निश्चित कार्यक्षेत्र

मशीन स्थिर संचरण और उच्च परिशुद्धता के साथ गैन्ट्री संरचना, ताइवान वाईवाईसी उच्च परिशुद्धता उच्च गति रैक और पिनियन (हेरियन) डबल-पक्षीय ड्राइव और रैखिक गाइड को गोद लेती है।

फिक्स्ड वर्कटेबल मुख्य फ्रेम: अल्ट्रा मोटी प्लेट की पूरी झुकने की प्रक्रिया को अपनाया जाता है, और फिर पूरी वेल्डिंग बनाई जाती है, ताकि बड़ी असर क्षमता हो।

ट्यूब / पाइप काटने का उपकरण

   स्वचालित चक

   वायवीय स्वचालित चक गोल ट्यूब, वर्ग ट्यूब और अंडाकार आकार की ट्यूब को जल्दी से जकड़ने में सक्षम है।

पेटेंट चक तकनीक में स्वचालित केंद्र के लिए चार पंजे होते हैं, जो गोल ट्यूब, वर्ग ट्यूब और अंडाकार आकार की ट्यूब का समर्थन कर सकते हैं।

सर्कुलर ट्यूब और अन्य सामग्री स्वचालित रूप से क्लैंपिंग सेंटरिंग फ़ंक्शन को कार्यान्वित करती है।

पतली चक डिजाइन पूंछ के काटने का एहसास करने के लिए निश्चित चक के अंदर आसानी से प्रवेश कर सकती है।

फिक्स्ड चक

   फिक्स्ड चक पाइप को जकड़ने के लिए चार पंजों को अपनाता है, और पंजा का अंत रोलर तंत्र से लैस होता है और जल्दी से क्लैंप और सेंटर कर सकता है।

चक में एक सर्वो मोटर ड्राइव और जंगम चक ​​है, वे दो एक ही समय में घूम सकते हैं, जो पाइप के विरूपण के बिना पाइप काटने के तेजी से घूर्णन को प्राप्त कर सकते हैं।

क्रॉस बीम

क्रॉसबीम को पूरी तरह से वेल्डेड किया जाता है।दो बार उच्च तापमान शमन और कंपन उम्र बढ़ने के बाद, उच्च परिशुद्धता प्रसंस्करण द्वारा क्रॉसबीम का गठन किया जाता है।

 पाइप को संसाधित करने और काटने के लिए लंबा क्रॉस-बीम (वाई-अक्ष)।

एक्स, वाई, जेड, डब्ल्यू अक्ष गति नियंत्रण

एक्स, वाई, जेड अक्ष और टर्निंग डब्ल्यू अक्ष सभी उच्च परिशुद्धता, उच्च गति, बड़े टोक़, बड़ी जड़ता, स्थिर और टिकाऊ प्रदर्शन के साथ उच्च टोक़ सर्वो मोटर्स को अपनाते हैं।

अपशिष्ट निर्वहन प्रणाली

बिस्तर का निचला हिस्सा एक गाड़ी से सुसज्जित है, जो उत्पादन प्रक्रिया और छोटे भागों में अपशिष्ट एकत्र कर सकता है।

धूल हटाने प्रणाली

सीएनसी लेजर काटने की मशीन कार्यक्षेत्र में एक विशेष विभाजन धूल हटाने प्रणाली है, जिसका उपयोग उत्पादन प्रक्रिया में धूल, अपशिष्ट गैस और अन्य पदार्थों को हटाने के लिए किया जाता है।
