उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नाम: | सीएनसी हाइड्रोलिक गिलोटिन बाल काटना मशीन | प्रोडक्ट का नाम: | HGN-13x3100 शीट धातु काटने सीएनसी हाइड्रोलिक बाल काटना मशीन |
|---|---|---|---|
| स्थिति: | नया | आवेदन पत्र: | औद्योगिक धातु काटना, धातु प्लेट काटने की मशीन |
| काटने की सामग्री: | धातु स्टेनलेस स्टील कार्बन स्टील एल्यूमिनियम, एमएस / एसएस / जीआई आदि स्टील प्लेट: | मैक्स। मोटाई काटना: | 13 मिमी |
| Max. मैक्स। cutting width (mm) काटने की चौड़ाई (मिमी): | 2500/3200/4000/6000 आदि | नियंत्रण प्रणाली: | Delem DAC-360T, ELGO P40T सीएनसी नियंत्रक |
| रियर कटिंग सपोर्ट: | वायवीय काटने का समर्थन उपकरण | रंग: | अनुकूलन |
| वोल्टेज: | 380V, अनुकूलित | बिक्री के बाद सेवा प्रदान की गई: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स, ऑनलाइन समर्थन |
| गारंटी: | 1 वर्ष | ||
| हाई लाइट: | हाइड्रोलिक धातु कतरनी मशीन पीएसएल,छोटी हाइड्रोलिक बाल काटना मशीन पीएसएल,हाइड्रोलिक धातु प्लेट बाल काटना मशीन पीएसएल |
||

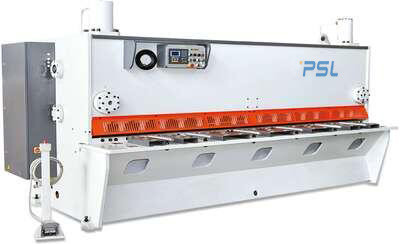

स्वचालित शीट धातु यूरोपीय हाइड्रोलिक गिलोटिन कतरनी प्लेट काटने की मशीन एलवीडी-वाईएसडी तरीके के रूप में
मशीन के मुख्य संरचनात्मक लक्षण,
1. यूजी परिमित तत्व विश्लेषण विधि, सीएडी सहायक डिजाइन का उपयोग करते हुए, फ्रेम मशीन को उच्च कठोरता और कंपन प्रतिरोध बनाने के लिए अभिन्न वेल्डिंग और कंपन उन्मूलन आंतरिक तनाव उपचार और अन्य तरीकों को अपनाता है।
2.चाकू धारक का समर्थन करने के लिए तीन-बिंदु रोलिंग गाइड रेल का उपयोग किया जाता है, और ब्लेड अंतर मैन्युअल रूप से या मोटर चालित (वैकल्पिक) समायोजित किया जाता है।गैप वैल्यू को शीयरेबल प्लेट की मोटाई के मान में बदल दिया जाता है।समायोजन सुविधाजनक है और मूल्य सटीक है।
3.एडजस्टेबल ब्लेड सपोर्ट और आयताकार चार-किनारों वाले इंटीग्रल लॉन्ग ब्लेड को अपनाएं, जो ब्लेड गैप की एकरूपता को समायोजित करने, काटने की गुणवत्ता में सुधार और ब्लेड के सेवा जीवन को लम्बा करने के लिए सुविधाजनक है।
4. अग्रानुक्रम तेल सिलेंडर तुल्यकालन प्रणाली को अपनाया जाता है, और मशीन उपकरण समान रूप से तनावग्रस्त होता है।अग्रानुक्रम सिलेंडर के तेल की मात्रा को समायोजित करके, कतरनी कोण को विभिन्न प्लेट मोटाई कतरनी की जरूरतों को पूरा करने के लिए अधिक आसानी से समायोजित किया जा सकता है।
5. पतली प्लेटों को कतरनी करते समय, कतरनी कोण को कम किया जा सकता है, भागों के विरूपण को न्यूनतम तक कम किया जा सकता है, और चीरा सीधा और बिना गड़गड़ाहट के होता है।
6. आयताकार ब्लेड, चार किनारों का उपयोग किया जा सकता है, लंबी सेवा जीवन, आसान पीस।
7. जंगम ब्लेड समर्थन ब्लेड निकासी एकरूपता के समायोजन की सुविधा देता है, कतरनी गुणवत्ता में सुधार करता है और ब्लेड सेवा जीवन को बढ़ाता है।
8.ऑपरेटर की श्रम तीव्रता को कम करने के लिए सार्वभौमिक संदेश बॉल सपोर्टिंग टेबल को अपनाया जाता है।
9.हाइड्रोलिक सिस्टम एक सहायक ऊर्जा स्रोत के रूप में एक मूत्राशय-प्रकार के संचायक का उपयोग करता है, और एक ही समय में सिस्टम के दबाव प्रभाव को अवशोषित करता है, ताकि मशीन उपकरण सुचारू रूप से चले और शोर कम हो।
10. जंग हटाने के लिए शॉट पीनिंग का प्रयोग करें और जंग रोधी पेंट का छिड़काव करें।
मशीन के मुख्य भाग
1. मुख्य फ्रेम जिसमें दो साइड हाउस, फ्रंट प्रेसिंग बीम और फ्रंट वर्किंग टेबल शामिल हैं।
2. ब्लेड/चाकू धारकतीन सूत्री रोलिंग गाइड रेल।
3. आयताकार चार-ब्लेड अभिन्न लंबा ब्लेड।
4. Ingerated हाइड्रोलिक वाल्व बोर्ड सिस्टम, अग्रानुक्रम तेल सिलेंडर तुल्यकालन प्रणाली।
5. बॉल स्क्रू और लीनियर गाइडर, इन्वर्टर मोटर या सर्वो मोटर के साथ मोटराइज्ड बैकगेज डिवाइस।
6. लाइन-अप लैंप डिवाइस।
7. नेकां/सीएनसी नियंत्रक Estun E21s, ELGO P40T, Delem DAC360T, आदि...
8. यूनिवर्सल कन्वेक्शन बॉल सपोर्टिंग टेबल।
9. फ्रंट स्टॉपर।
10. मूत्राशय-प्रकार संचायक।
एचजीएन-13x3100 के तकनीकी पैरामीटर,
| नहीं। | नाम | मूल्य | इकाई | टिप्पणियां |
| 1 | मैक्स।मोटाई काटना | 13 | मिमी | बी≤450एन/मिमी2 |
| 2 | मैक्स।उपमार्ग की चौड़ाई | 3100 | मिमी | |
| 3 | मैक्स।काटने की शक्ति | 580 | के.एन. | |
| 4 | गला | 100 | मिमी | |
| 5 | काटने का कोण | 0.5-2.5 | डिग्री | समायोज्य |
| 6 | आघात | 8 | टाइम्स / मिनट। | |
| 7 | बैक-गेज की रेंज | 10-1000 | मिमी | |
| 8 | होल्ड-डाउन की मात्रा | 17 | पीसी | |
| 9 | तेल टैंक की मात्रा | 450 | ली |
| 10 | मुख्य मोटर की शक्ति | 15 | किलोवाट | |
| 1 1 | लंबाई | 3900 | मिमी | |
| 12 | चौड़ाई | 2200 | मिमी | |
| 13 | कद | 2350 | मिमी | |
| 14 | मशीन का वजन | 8700 | किलोग्राम |
हाइड्रोलिक प्रणाली
1. उन्नत यूरोपीय प्रौद्योगिकी का परिचय और एकीकृत हाइड्रोलिक नियंत्रण प्रणाली को अपनाना, इसकी अच्छी विश्वसनीयता है।
2. श्रृंखला सिलेंडर सिंक्रनाइज़ेशन सिस्टम अपनाया जाता है, और मशीन समान रूप से भरी हुई है।
3. हाइड्रोलिक सिस्टम सहायक ऊर्जा के रूप में त्वचा-बैग संचायक का उपयोग करता है, एक ही समय में दबाव प्रभाव को अवशोषित करता है, मशीन उपकरण सुचारू रूप से चलता है और इसमें कम शोर होता है।
4.कतरनी बल की वृद्धि के साथ दबाव बल बढ़ता है।
5. हाइड्रोलिक सिस्टम में ओवरफ्लो संरक्षण, सुरक्षित और भरोसेमंद अधिभार है।
6. तेल पंप जापान की NACHI कंपनी के आंतरिक गियर पंप को अपनाता है, जो उच्च दबाव और कम शोर का सामना कर सकता है।
7. सीलिंग का निर्माण जर्मनी मर्केल और जापान नॉक द्वारा किया जाता है।
8.हाइड्रोलिक सिस्टम उच्च फ़िल्टरिंग सटीकता वाले फिल्टर से लैस है।
9. शीयर रेटेड लोड के तहत लगातार काम कर सकता है।हाइड्रोलिक प्रणाली स्थिर और सटीकता है।
विद्युत व्यवस्था
1. बैक-गेज यात्रा को नियंत्रित करने के लिए Estun NC नियंत्रक E21s का उपयोग करना,या सीएनसी नियंत्रक ELGO P40T या DELEM DAC360T बैक-गेज (कटिंग लेंथ), कटिंग एंगल, कटिंग चौड़ाई और ब्लेड क्लीयरेंस और रियर न्यूमेटिक कटिंग सपोर्ट को नियंत्रित करने के लिए।बाल काटना मशीन के लिए विशेष।
5.2.प्रमुख विद्युत घटक श्नाइडर, सीमेंस, एबीबी के रूप में प्रसिद्ध ब्रांड को अपनाते हैं, जो अंतरराष्ट्रीय मानकों के अनुरूप हैं, सुरक्षित और विश्वसनीय हैं, लंबे समय तक सेवा जीवन और मजबूत विरोधी हस्तक्षेप क्षमता रखते हैं।
5.3.इलेक्ट्रॉनिक नियंत्रण कैबिनेट IP54 सुरक्षा मानक को पूरा करता है, और विद्युत घटकों को एक मानक और स्पष्ट रूप से चिह्नित किया जाता है।
5.4.यह आसान संचालन के लिए एक मोबाइल ऑपरेटिंग पैनल और एक चल पेडल स्विच से लैस है।
5.5.उपकरण और कर्मियों की सुरक्षा सुनिश्चित करने के लिए उपकरण में विश्वसनीय विद्युत सुरक्षा उपाय हैं जैसे आपातकालीन स्टॉप और अधिभार संरक्षण।
उत्पाद पैरामीटर:
