| नाम: | सीएनसी हाइड्रोलिक पाइप / ट्यूब झुकने मशीन | आवेदन पत्र: | विनिर्माण संयंत्र, निर्माण कार्य, ट्यूब प्रसंस्करण |
|---|---|---|---|
| स्थिति: | नया | स्वचालित ग्रेड: | पूर्ण स्वचालित, सीएनसी प्रणाली |
| पाइप सामग्री: | कार्बन स्टील, स्टेनलेस स्टील (एल्यूमीनियम ट्यूब, कॉपर ट्यूब) | बेलिंग प्रकार: | "आर" "यू" "जेड", आर-आकार और सीधी बेलिंग |
| प्रमुख विक्रय बिंदु: | उच्च सटीकता | प्रमुख घटक: | टच स्क्रीन + पीएसएल, पंप, मोटर, सर्वो इकाइयां |
| पाइप का व्यास: | 12-76.2 मिमी | मैक्समम झुकना: | Carbon steel pipe Ф76.2*2.0t; कार्बन स्टील पाइप Ф76.2 * 2.0t; Stainless steel tube |
| फफूँद: | मल्टी सेल, 3 सीढ़ियाँ (HRC60-63 सख्त) | वाईबीसी कुल्हाड़ियों: | सर्वो ड्राइविंग |
| झुकने के लिए मैक्स आर: | 300 मिमी | झुकने के लिए अधिकतम कोण: | 190° |
| प्रत्येक पाइप के लिए झुकने की प्रक्रिया: | 16 | मुख्य मोटर की शक्ति: | 15 किलोवाट |
| वज़न: | 3800KG | आयाम (एल * डब्ल्यू * एच): | 5.7 एम * 1 एम * 1.3 एम |
| रंग: | बुले, ग्रे ब्लैक + व्हाइट, या अनुकूलित | वोल्टेज: | 380V 50HZ 3 चरण (अनुकूलित) |
| गारंटी: | 12 महीने | ||
| हाई लाइट: | सीएनसी खराद का धुरा पाइप शराबी पीएसएल,सीएनसी हाइड्रोलिक ट्यूब शराबी पीएसएल,सीएनसी तांबे ट्यूब झुकने मशीन पीएसएल |
||

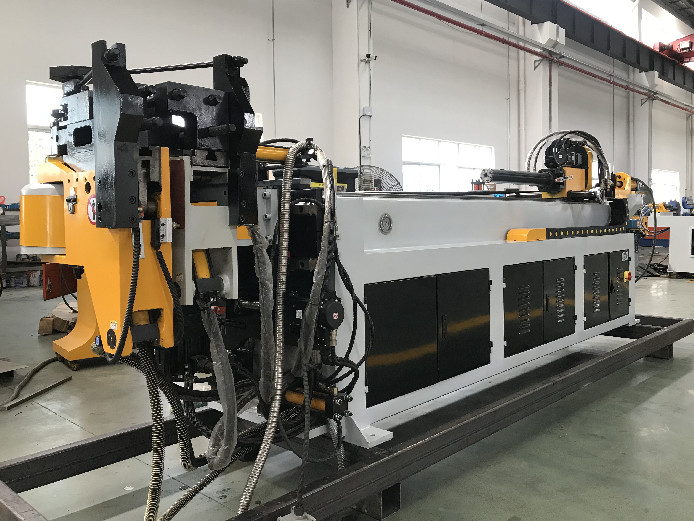

पूर्ण स्वचालित हाइड्रोलिक 3 डी बहुपरत सीएनसी हाइड्रोलिक पाइप झुकने मशीन ट्यूब बेंडर
यांत्रिक विशेषताएं:
1. विद्युत नियंत्रण प्रणाली जापान में प्रसिद्ध नियंत्रकों को अपनाती है, जैसे सर्वो ड्राइवर, सर्वो मोटर, पोजिशनिंग मॉड्यूल, सीपीयू आदि, मजबूत प्रदर्शन और अच्छी स्थिरता।
2. मित्सुबिशी का सुपर लार्ज सीपीयू 400 समूह कार्यक्रमों को समायोजित कर सकता है।यदि यह अपर्याप्त है, तो क्लाइंट एक और ट्रांसमिशन सॉफ्टवेयर खरीद सकता है और इसे कंप्यूटर में स्थापित कर सकता है, फाइलों को हार्ड डिस्क पर स्टोर कर सकता है और संपादन समूहों की संख्या को असीम रूप से बढ़ा सकता है।
3. औद्योगिक कंप्यूटर प्रकार: यह विंडोज ऑपरेटिंग सिस्टम से लैस है, जो मित्सुबिशी सर्वो सिस्टम से मेल खाता है।मित्सुबिशी सर्वो ड्राइव के फायदों के अलावा, इसमें विंडोज ऑपरेटिंग सिस्टम के फाइल मैनेजमेंट की सुविधा भी है।यह हार्ड डिस्क या सॉफ्ट डिस्क पर भी फाइलों को स्टोर कर सकता है, और संपादन समूहों की संख्या को असीम रूप से बढ़ा सकता है।
4. इसमें स्वचालित रूप से त्रुटियों और दोषों का पता लगाने और उन्हें स्क्रीन पर प्रदर्शित करने का कार्य है, ताकि ऑपरेटर आसानी से बाधाओं को दूर कर सके।
5. सभी प्रोसेसिंग डेटा टच स्क्रीन द्वारा इनपुट होते हैं।
6. प्रत्येक मोड़ को विभिन्न सामग्रियों के अनुसार बदला जा सकता है, और मुआवजा मूल्य, गति और डिमोल्डिंग क्लीयरेंस सेट किया जा सकता है।
7. एक ही पाइप के प्रत्येक मोड़ के लिए, सात क्रिया अनुक्रम और आठ गति अलग-अलग लिखी जा सकती हैं, ताकि ऑपरेटर उनका एक साथ उपयोग कर सके, कार्य कुशलता में सुधार कर सके और पाइप फिटिंग के हस्तक्षेप बिंदुओं को कम कर सके।
8. टच स्क्रीन को चीनी और अंग्रेजी के बीच स्विच किया जा सकता है, और अन्य भाषाओं को भी मांग पर ऑर्डर किया जा सकता है।
9. खिला शाफ्ट, कोहनी शाफ्ट और झुकाव शाफ्ट सर्वो मोटर द्वारा संचालित होते हैं, उच्च परिशुद्धता और अच्छी स्थिरता के साथ।
10. विभिन्न आवश्यकताओं के अनुसार फीडिंग मोड पिंच फीडिंग या डायरेक्ट फीडिंग हो सकता है।
11. Xyz निर्देशांक स्वचालित रूप से ybc प्रसंस्करण मूल्यों में परिवर्तित किए जा सकते हैं।
12. डेटा संपादित होने के बाद, डेटा को मनमाने ढंग से संशोधित होने से रोकने के लिए इसे एक कुंजी द्वारा संरक्षित किया जाता है।
13. विद्युत नियंत्रण प्रणाली स्वचालित ताप अपव्यय के लिए हीट एक्सचेंजर से लैस है।यदि आवश्यक हो, तो विद्युत नियंत्रण प्रणाली के सेवा जीवन को सुनिश्चित करने के लिए संख्यात्मक नियंत्रण एयर कंडीशनर खरीदा जा सकता है।
14. कोहनी के घर्षण को कम करने, खराद का धुरा के सेवा जीवन में सुधार और कोहनी की गुणवत्ता सुनिश्चित करने के लिए आवश्यकतानुसार एक स्वचालित तेल भरने की प्रणाली स्थापित की जा सकती है।
15. स्क्रीन पर प्रदर्शित डेटा को प्रिंट करने के लिए प्रिंटर को जोड़ा जा सकता है।
16. फीडिंग पोजिशन, सेफ्टी पोजीशन, व्हील डाई इंटरफेरेंस पोजीशन और गाइड डाई इंटरफेरेंस पोजीशन ऑफ फीडिंग ट्रॉली को हैंड व्हील पल्स जनरेटर द्वारा ठीक किया जा सकता है, और मानव माप त्रुटि के नुकसान को खत्म करने के लिए स्थिति को स्वचालित रूप से याद किया जा सकता है और मशीन की टक्कर।
17. मशीन से टकराने से बचने के लिए कार्रवाई से पहले फीडिंग शाफ्ट का स्वचालित रूप से पता लगाया जाएगा।
18. झुकने परीक्षण के दौरान, अपघटन क्रिया का चयन किया जा सकता है, हस्तक्षेप बिंदुओं को देखा जा सकता है, और दक्षता में सुधार के लिए कार्रवाई को संशोधित किया जा सकता है
मुख्य तकनीकी पैरामीटर:
| मशीन की तरह | एसबी-75सीएनसी-5ए-2एस |
| अधिकतम झुकने कार्बन पाइप के लिए R है:1.5D |
Ф76.2*2.0t |
| अधिकतम झुकने एसएस पाइप के लिए आर है 1.5डी |
Ф69.7*2.2t |
| झुकने के लिए अधिकतम त्रिज्या | 300 मिमी |
| अधिकतम खिला स्ट्रोक | 2800mm |
| अधिकतम कोण झुकने |
190° |
| झुकने की प्रक्रिया हर पाइप के लिए |
16 समूह |
| काम करने की गति/झुकने की गति | मैक्स।30 डिग्री / एस |
| घूर्णन पाइप गति | मैक्स।270 डिग्री / एस |
| खिलाने की गति | मैक्स।700 मिमी / एस |
| सटीकता झुकने कोण | ±0.15 डिग्री |
| घूर्णन कोण सटीकता | ±0.1 डिग्री |
| खिला लंबाई | ± 0.1 मिमी |
| डेटा इनपुट मोड | कार्य मूल्य (वाईबीसी) |
| तेल का दबाव | 14एमपीए |
| रोटर सर्वो मोटर | 750W |
| सर्वो मोटर खिलाना | 2 किलोवाट |
| मुखयमोटर शक्ति |
15kw |
| वज़न | 3800 किग्रा |
| आकार (मिमी) | 5700*1000*1300 |
ट्यूब झुकने के नमूने
