उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नाम: | सीएनसी हाइड्रोलिक पाइप / ट्यूब झुकने मशीन | स्थिति: | नया |
|---|---|---|---|
| आवेदन पत्र: | मशीनरी मरम्मत की दुकानें, निर्माण संयंत्र, फार्म | स्वचालित ग्रेड: | पूर्ण स्वचालित, सीएनसी प्रणाली |
| पाइप सामग्री: | कार्बन स्टील और एसएस और एल्यूमीनियम और तांबे की पाइप | बेलिंग प्रकार: | "आर" "यू" "जेड", आर-आकार और सीधी बेलिंग |
| प्रमुख विक्रय बिंदु: | उच्च सटीकता, संचालित करने में आसान | प्रमुख घटक: | टच स्क्रीन + पीएसएल, पंप, मोटर, सर्वो इकाइयां |
| मैक्समम झुकना: | Carbon steel pipe Ф63.5*2.0t; कार्बन स्टील पाइप 63.5 * 2.0t; Stainless steel tube Ф | फफूँद: | मल्टी सेल, या सिंगल सीढ़ी (HRC60-63) कठोर |
| प्रयोग: | पाइप ट्यूब झुकने | वाईबीसी कुल्हाड़ियों: | सर्वो ड्राइविंग |
| पाइप का व्यास: | 12-63 मिमी | झुकने के लिए मैक्स आर: | 250 मिमी |
| झुकने के लिए अधिकतम कोण: | 185° | प्रत्येक पाइप के लिए झुकने की प्रक्रिया: | 16 |
| मुख्य मोटर की शक्ति: | 10 किलोवाट | वज़न: | 2800 किग्रा |
| आयाम (एल * डब्ल्यू * एच): | 4300x1000x1200 मिमी | रंग: | बुले, ग्रे ब्लैक + व्हाइट, या अनुकूलित |
| वोल्टेज: | 380V 50HZ 3 चरण (अनुकूलित) | गारंटी: | 12 महीने |
| हाई लाइट: | हाइड्रोलिक खराद का धुरा ट्यूब बेंडर,हाइड्रोलिक खराद का धुरा पाइप बेंडर,खराद का धुरा ट्यूब झुकने मशीन |
||

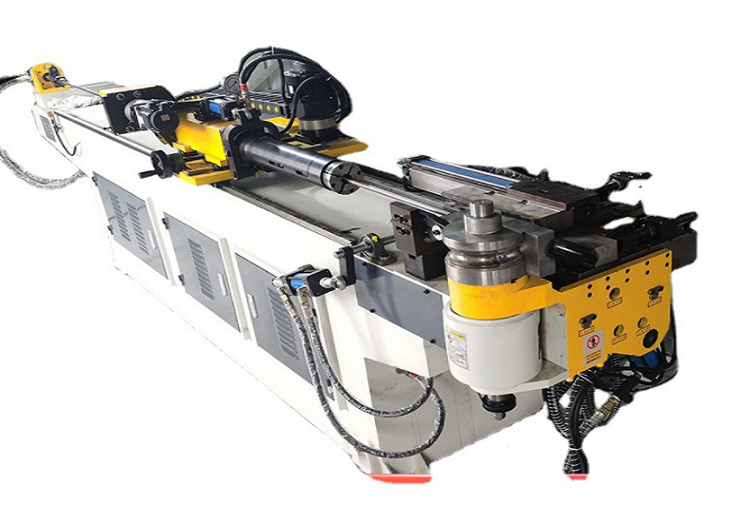

सीएनसी ट्यूब झुकने मशीन मल्टी-लेयर रीडआउट फंक्शन 3 डी सिमुलेशन हाइड्रोलिक बेंडर
यांत्रिक विशेषताएं:
1. संवाद संचालन के लिए टच स्क्रीन और संख्यात्मक नियंत्रण मॉड्यूल को अपनाया जाता है, और कार्यक्रम सेटिंग सरल और आसान है।
2. बिस्तर की संरचना स्थिर है और विकृत करना आसान नहीं है।
3. प्रत्येक फ़ाइल के लिए 16 मोड़ कोण सेट किए जा सकते हैं, और मेमोरी 400 समूहों की फ़ाइलों को संग्रहीत कर सकती है।
4. इसमें धीमी स्थिति का कार्य है, और पुनरावृत्ति सटीकता ± 0.1 डिग्री है।
5. त्रुटि संदेश स्क्रीन पर प्रदर्शित होता है ताकि ऑपरेटर इसे तुरंत समाप्त कर सके।
6. टच स्क्रीन को चीनी और अंग्रेजी के बीच स्विच किया जा सकता है, और अन्य भाषाओं को भी मांग पर ऑर्डर किया जा सकता है।
7. खिला शाफ्ट, कोहनी शाफ्ट और झुकाव शाफ्ट उच्च परिशुद्धता और अच्छी स्थिरता के साथ सर्वो मोटर द्वारा संचालित होते हैं।
8. विभिन्न आवश्यकताओं के अनुसार फीडिंग मोड पिंच फीडिंग या डायरेक्ट फीडिंग हो सकता है।
9. Xyz निर्देशांक स्वचालित रूप से ybc प्रसंस्करण मूल्यों में परिवर्तित किए जा सकते हैं।
10. डेटा संपादित होने के बाद, डेटा को मनमाने ढंग से संशोधित होने से रोकने के लिए इसे एक कुंजी द्वारा संरक्षित किया जाता है।
11. विद्युत नियंत्रण प्रणाली स्वचालित ताप अपव्यय के लिए हीट एक्सचेंजर से लैस है।यदि आवश्यक हो, तो विद्युत नियंत्रण प्रणाली के सेवा जीवन को सुनिश्चित करने के लिए संख्यात्मक नियंत्रण एयर कंडीशनर खरीदा जा सकता है।
12. कोहनी के घर्षण को कम करने, खराद का धुरा के सेवा जीवन में सुधार और कोहनी की गुणवत्ता सुनिश्चित करने के लिए आवश्यकतानुसार एक स्वचालित तेल भरने की प्रणाली स्थापित की जा सकती है।
13. फीडिंग पोजिशन, सेफ्टी पोजिशन, व्हील डाई इंटरफेरेंस पोजीशन और गाइड डाई इंटरफेरेंस पोजीशन ऑफ फीडिंग ट्रॉली को हैंड व्हील पल्स जनरेटर द्वारा ठीक किया जा सकता है, और मानव माप त्रुटि के नुकसान को खत्म करने के लिए स्थिति को स्वचालित रूप से याद किया जा सकता है और मशीन की टक्कर।
14. मशीन से टकराने से बचने के लिए कार्रवाई से पहले फीडिंग शाफ्ट का स्वचालित रूप से पता लगाया जाएगा।
15. झुकने परीक्षण के दौरान, अपघटन क्रिया का चयन किया जा सकता है, हस्तक्षेप बिंदुओं को देखा जा सकता है, और दक्षता में सुधार के लिए कार्रवाई को संशोधित किया जा सकता है
मुख्य तकनीकी पैरामीटर:
| मशीन की तरह | एसबी-63सीएनसी |
| अधिकतम झुकना कार्बन पाइप के लिए R है:1.5D |
Ф63.5*2.0t |
| अधिकतम झुकना एसएस पाइप के लिए आर है 1.5डी |
Ф57.1*2.2t |
| झुकने के लिए अधिकतम त्रिज्या | 250 मिमी |
| अधिकतम खिला स्ट्रोक | 2500 मिमी |
| अधिकतम कोण झुकने |
185° |
| झुकने की प्रक्रिया हर पाइप के लिए |
16 समूह |
| काम करने की गति/झुकने की गति | मैक्स।40 डिग्री / एस |
| घूर्णन पाइप गति | मैक्स।270 डिग्री / एस |
| खिलाने की गति | मैक्स।900 मिमी / एस |
| सटीकता झुकने कोण | ±0.15 डिग्री |
| घूर्णन कोण सटीकता | ±0.1 डिग्री |
| खिला लंबाई | ± 0.1 मिमी |
| डेटा इनपुट मोड | कार्य मूल्य (वाईबीसी) |
| तेल का दबाव | 14एमपीए |
| रोटर सर्वो मोटर | 850W |
| सर्वो मोटर खिलाना | 1.5 किलोवाट |
| मुखयमोटर शक्ति |
10kw |
| वज़न | 2800 किग्रा |
| आकार (मिमी) | 4300*1000*1200 |
ट्यूब झुकने के नमूने
