उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रकार: | Q35Y, मल्टी-फंक्शन आयरनवर्कर | स्थिति: | नया |
|---|---|---|---|
| समारोह: | स्टील मेटल पंचिंग, पंचर कटियर शीयर आयरनवर्कर, चोरी पंचिंग और शीयरिंग कटिंग, स्टैम्पिंग मेटल प्रोडक्ट | पावर (डब्ल्यू): | 7.5 किलोवाट |
| वज़न: | 2000 किलो | आयाम (एल * डब्ल्यू * एच): | 1860x800x1900 मिमी |
| शक्ति का स्रोत: | हाइड्रोलिक | वोल्टेज: | 380V, अनुकूलित |
| रंग: | अनुकूलन, ग्रे और काला | प्रमाणन: | CE ISO |
| गारंटी: | 2 साल | ||
| प्रमुखता देना: | Q35Y-20 हाइड्रोलिक आयरनवर्कर मशीन,शीट मेटल आयरनवर्कर,हाइड्रोलिक आयरनवर्कर मशीन: |
||

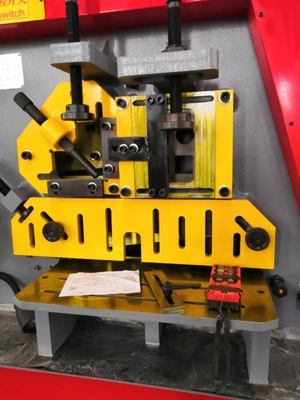

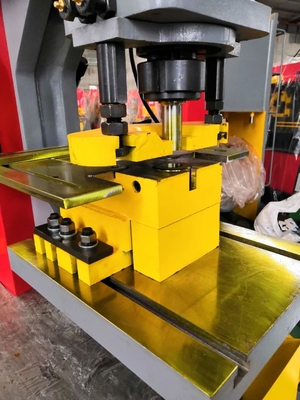

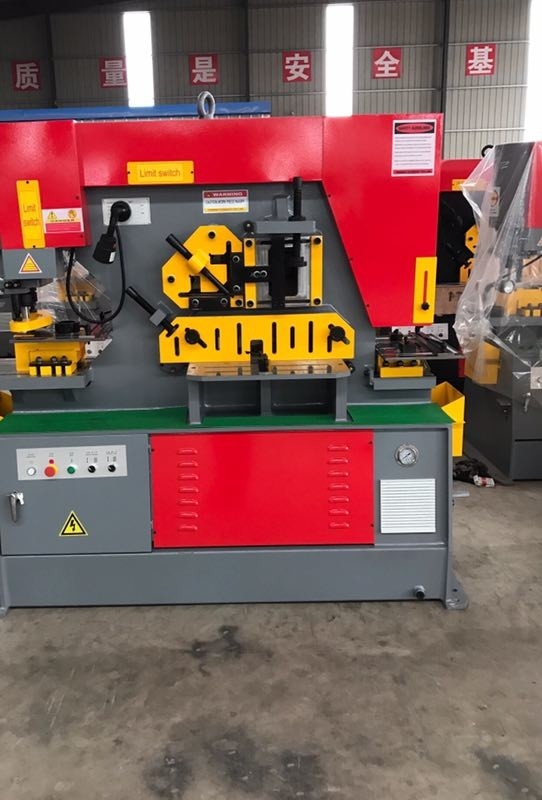

शीट मेटल पंचिंग होल हाइड्रोलिक आयरनवर्कर मशीन
आयरनवर्कर की विशेषताएं,
हाइड्रोलिक ट्रांसमिशन का उपयोग करना, चीन का वर्तमान में नवीनतम बहु-कार्यात्मक संयुक्त पंचिंग मशीन उत्पाद है, प्लेट बना सकता है फ्लैट स्टील, स्क्वायर स्टील, गोल स्टील, कोण स्टील, चैनल स्टील, आई-बीम टू कट, पंच, शीयर मॉड्यूलस और शीयर ब्लॉक डिवाइस सुसज्जित है साथ।
आयरनवर्कर के कार्य वृक्ष,
असेंबलिंग,
मशीन में मोल्ड और ब्लेड के निम्नलिखित 9 सेट लगाए गए हैं:
1. गोल छेद छिद्रण के 5 सेट मर जाते हैं
2. कोण स्टील काटने वाले ब्लेड का एक सेट
3. चौकोर और गोल बार काटने वाले ब्लेड का एक सेट
4. फ्लैट-बार कतरनी ब्लेड का एक सेट
5. नुकीले ब्लेड का एक सेट।
अन्य मोल्ड्स और ब्लेड्स का ऑर्डर दिया जाना चाहिए और अतिरिक्त भुगतान किया जाना चाहिए।
मुख्य तकनीकी पैरामीटर
| आदर्श |
Q35Y -16 |
Q35Y -20 |
Q35Y -25 |
Q35Y -30 |
Q35Y -40 |
Q35Y -50 |
|
|
प्रसंस्करण क्षमता (केएन) |
600 | 900 | 1200 | 1600 | 2000 | 2500 | |
|
सामग्री तन्यता ताकत (एमपीए) |
450 | 450 | 450 | 450 | 450 | 450 | |
|
राम स्ट्रोक (मिमी) |
80 | 80 | 80 | 80 | 100 | 100 | |
|
संख्या स्ट्रोक का (समय/मिनट)(मिमी) |
11-20 | 12-20 | 8-18 | 6-16 | 6-16 | 6-12 | |
|
गले की गहराई (मिमी) |
300 | 355 | 400 | 600 | 530 | 600 | |
| कतरनी कोण | 7° | 8° | 8° | 8° | 8° | 8° | |
|
फ्लैट शी एक अंगूठी |
मैक्स कर्तन क्षमता (मोटाई* चौड़ाई) (मिमी) |
16×250 | 20×330 | 25×330 | 30×335 | 40×335 | 50×300 |
| 8×400 | 10×480 | 16×600 | 20×600 | 30×600 | 30×750 | ||
|
बार शी एक अंगूठी |
वर्ग छड़ (मिमी) |
40×40 | 50x50 | 50×50 | 55×55 | 60×60 | 65×65 |
|
गोल छड़ (मिमी) |
45 | 50 | 60 | 65 | 70 | 80 | |
|
हे बीम (मिमी) |
100×100 | 120×120 | 175×175 | 200×200 | 250×250 | ||
|
सी-चैनल (मिमी) |
120× 53×5.5 |
160× 63×6.5 |
200× 75×9 |
280× 86×11.5 |
300x 89x11.5 |
320x 92x12 |
|
|
मैं दमक (मिमी) |
120× 74×5 |
160× 88×6 |
200× 75×9 |
280× 124×10.5 |
300x 130x13 |
320x 130x13 |
|
| कोण कर्तन |
90° कर्तन (मिमी) |
120× 120× 12 |
140× 140× 12 |
160× 160× 14 |
180× 180× 16 |
200× 200× 16 |
200× 200× 18 |
|
45° कर्तन (मिमी) |
60× 60×8 |
70× 70×10 |
60× 60×7 |
80× 80×8 |
80× 80×10 |
100× 100×12 |
|
| छेद छिद्रण |
मैक्स व्यास मुक्का मारने का (मिमी) |
25 | 30 | 35 | 38 | 40 | 45 |
|
छिद्रण मोटाई (मिमी) |
16 | 20 | 25 | 28 | 35 | 40 | |
| मोटर (किलोवाट) | 5.5 | 7.5 | 1 1 | 15 | 18.5 | 18.5 | |
|
आयाम (मिमी) |
1740× 810× 1830 |
1950× 900× 1950 |
2355× 960× 2100 |
2800× 1050× 2450 |
2900× 1110×2500 |
3200× 1440×2500 |
|
|
टिप्पणी: Q35Y श्रृंखला मानक प्रकार (कोण स्टील कतरनी) है मैनुअल प्रेसिंग होल्ड के साथ स्टेशन और फ्लैट बार शीयरिंग स्टेशन) |
|||||||
मोल्ड और ब्लेड के प्रकार
