उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| स्थिति: | नया | प्रोडक्ट का नाम: | सीएनसी फाइबर लेजर प्रोफाइल ट्यूब काटने की मशीन |
|---|---|---|---|
| मशीन की तरह: | CF6000220AL-3000W | कीवर्ड: | पाइप लेजर काटने की मशीन, ट्यूब लेजर कटर |
| आवेदन पत्र: | प्रोफाइल मेटल ट्यूब लेजर कटिंग, प्रोफाइल पाइप्स प्रोसेसिंग | समारोह: | धातु पाइप प्रोफ़ाइल सामग्री काटना, काटना और उत्कीर्णन |
| नलि पोषण: | स्वचालित लोडिंग और फीडिंग सिस्टम | लेजर स्रोत: | रेकस, आईपीजी |
| लेजर शक्ति: | 2000W / 3000W / 4000W / 6000W / 8000W / 10000W | नियंत्रण सॉफ्टवेयर: | सीवाईपी ट्यूब प्रो। |
| ऑपरेशन सिस्टम: | Microsoft WIN10, FSCUT CYPCUT कटिंग सिस्टम | ग्राफिक प्रारूप समर्थित: | सीएडी, कोरलड्रा, डीएक्सएफ, पीएलटी, डीएसटी |
| ट्यूब सामग्री: | गोल ट्यूब / स्क्वायर ट्यूब / आयताकार ट्यूब और अन्य प्रोफाइल | Max. मैक्स। cutting length कतरन लंबाई: | 6000 मिमी, 9000 मिमी |
| मोटाई काटना: | ट्यूब सामग्री, 0-14 मिमी कार्बन स्टील, 0-8 मिमी स्टेनलेस स्टील | कूलिंग मोड: | वाटर चिलर, वाटर-कूलिंग एंड प्रोटेक्शन सिस्टम, इंडस्ट्रियल वाटर चिलर |
| पाइप प्रसंस्करण रेंज: | Round Tube Dia.20-220mm; गोल ट्यूब Dia.20-220mm; Square tube 20x20mm - 160x160mm | ड्राइविंग कुल्हाड़ियों: | X, Y, Z, U1, U2 सभी सर्वो मोटर्स को कुल्हाड़ी मारते हैं |
| ड्राइविंग सिस्टम: | यास्कावा / फ़ूजी / डेल्टा सर्वो ड्राइवर | इलेक्ट्रिक आनुपातिक वाल्व: | एसएमसी, जापान |
| रंग: | मानक रंग, या अनुकूलित | बिक्री के बाद सेवा प्रदान की गई: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर |
| रखरखाव: | दूरस्थ ऑनलाइन निदान और पहचान | गारंटी: | 2 साल |
| प्रमाणन: | CE, ISO,SGS,CCC | ||
| प्रमुखता देना: | ट्यूब प्रोफाइल काटने की मशीन,2000w लेजर कटर,3000w लेजर कटर |
||

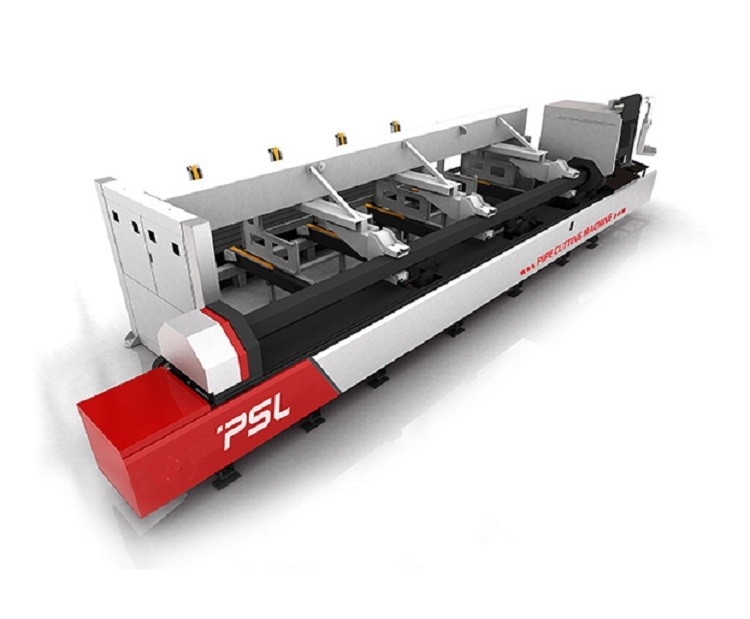

प्रोफ़ाइल धातु ट्यूब / पाइप सीएनसी फाइबर लेजर स्वचालित लोडिंग मैनिपुलेटर के साथ काटने की मशीन
ट्यूब लेजर काटने की मशीन का विवरण,
ट्यूब लेजर कटिंग मशीन ऑप्टिकल, मैकेनिकल और इलेक्ट्रिकल तकनीक को एक मशीन में एकीकृत करती है, जो लेजर तकनीक, कंप्यूटर नियंत्रण प्रौद्योगिकी और उच्च प्रदर्शन वाले सीएनसी लेजर पावर सिस्टम को अपनाती है।
यह ट्यूब लेजर कटिंग मशीन उच्च गति और दक्षता के साथ सभी प्रकार की ट्यूब / पाइप धातु को संसाधित करने में सक्षम है।पाइप का अधिकतम आकार जो कट सकता है वह है गोल पाइप Ф220mm, चौकोर पाइप 160mmx160mm, मोटाई 12-14mm, लंबाई 6000mm -9000mm।उत्पादों में उच्च गुणवत्ता वाली सतह खत्म, छोटी केर्फ चौड़ाई और थोड़ा गर्मी प्रभाव के साथ चिकनी बढ़त होगी।मशीन धातु पाइप काटने के लिए विशेष रूप से उपयुक्त है।
कार्यों और सुविधाओं का हिस्सा,
ट्यूब लेजर कटर की संरचना,
1) लेजर स्रोत: फाइबर लेजर स्रोतआईपीजी/रेकस3000W
2) Raytools/WSX/Precitecफाइबर-ऑप्टिकल लेजर कटिंग हेड(ऑटो फोकस लेजर हेड)
लेजर कटिंग हेड जर्मन तकनीक को अपनाता है, जो QBH फाइबर आउटपुट कनेक्टर, विशेष ऑप्टिकल लेंस, सीलबंद सटीक फोकस एडजस्टिंग विधि और न्यूनतम कटिंग गैप 0.2 मिमी के साथ तेज क्षमता वाले ट्रांसड्यूसर से लैस है, जो कटिंग गति को बढ़ा सकता है और गैस की खपत को कम कर सकता है।
3) मशीन टूल
मशीन गैन्ट्री संरचना को गोद लेती है, बीम और बिस्तर उच्च परिशुद्धता, अच्छी कठोरता, सुचारू संचालन के साथ एक ही प्रक्रिया में होते हैं।
मशीन का आधार:आधार पेशेवर वेल्डिंग, माध्यमिक उम्र बढ़ने के उपचार, बड़ी सटीक गैन्ट्री मिलिंग मशीन, सटीक मशीनिंग के माध्यम से उच्च गुणवत्ता वाले वेल्डेड ट्यूब और फ्रेम संरचना का उपयोग करता है, ये डिजाइन और प्रसंस्करण विधियां मशीन के उत्कृष्ट सदमे प्रतिरोध, उच्च कठोरता और स्थिरता सुनिश्चित करती हैं।
डिसलैगिंग सिस्टम:ब्लैंकिंग कलेक्टर को बिस्तर के निचले हिस्से में व्यवस्थित किया जाता है, जो कचरे को हटा सकता है और कटाई के दौरान छोटे भागों को इकट्ठा कर सकता है।
धूल हटाने प्रणाली:कार्य मंच धूल और निकास गैस को हटाने के लिए धूल संग्रह डिजाइन का उपयोग करता है।
4) ट्रांसमिशन सिस्टम
लेजर कटर मशीन की उच्च गति, उच्च परिशुद्धता और उच्च विश्वसनीयता सुनिश्चित करने के लिए गैन्ट्री डबल ड्राइविंग स्ट्रक्चर और हाई डंपिंग मशीन टूल बेड, आयातित एसी सर्वो सिस्टम और ड्राइवर सिस्टम, आयातित गियर और रैक ट्रांसमिशन, गाइडिंग के लिए रैखिक गाइड ट्रैक को अपनाता है।
5) नियंत्रण प्रणाली
फाइबर लेजर कटिंग सिस्टम में लेजर कटिंग प्रक्रिया, सामान्य स्टॉक लेआउट फ़ंक्शन और लेजर प्रोसेसिंग नियंत्रण शामिल हैं।इसमें मुख्य रूप से ड्राइंग प्रोसेस, पैरामीटर सेटिंग, यूजर-डिफ़ाइंड कटिंग प्रोसेस एडिट, स्टॉक लेआउट, रूट प्लानिंग, सिमुलेशन और कटिंग कंट्रोल है।काटने की गति को काटने की गति के साथ समायोजित किया जा सकता है।व्यक्तिगत पुल इन और पुल आउट गति सेट की जा सकती है।इसमें सामग्री प्रक्रिया पुस्तकालय भी है, जो एक ही सामग्री के लिए सभी प्रक्रिया मापदंडों को सहेज सकता है।
6) स्वचालित वायवीय क्लैंप प्रणाली
■ वायरलेस हैंडहेल्ड कंट्रोल बॉक्स, क्लैंप पंजा एक कुंजी ढीला और क्लैंप।
■ दो बैंक रोलर्स, अधिक अच्छी तरह से वितरित क्लैंप बल, छोटे पाइप को काटते समय उच्च सटीकता के साथ।
■ वायवीय क्लैंप, महान और स्थिर होल्डिंग बल, पाइप ढीली और पर्ची नहीं करता है।
■ 220 मिमी कुल वायवीय क्लैंप, कुल वायवीय क्लैंप, पंजे को बदलने की जरूरत नहीं है, संचालित करने में आसान है।
डबल स्वचालित केंद्रित क्लैंप, आयत और अंडाकार पाइप के लिए तेज गति क्लैंप।असामान्य आकार के पाइप को विशेष क्लैंप पंजे की आवश्यकता होती है।
7) लाल बत्ती संकेत प्रणाली
समाक्षीय लाल बत्ती का उपयोग संकेतक के रूप में किया जाता है ताकि ऑप्टिकल सिस्टम को समायोजित करना आसान हो और कार्य बिंदु को अधिक सटीक बनाया जा सके।
8) शीतलन प्रणाली
जल शीतलन प्रणाली सुसज्जित है और तापमान का संकेत दिया जा सकता है।तापमान पूर्व निर्धारित मूल्य से अधिक होने पर वाटर कूलिंग सिस्टम स्वचालित रूप से काम करना शुरू कर देगा और तापमान पूर्व निर्धारित मूल्य से कम होने पर स्वचालित रूप से काम करना बंद कर देगा।
9) निकास पंखा
केन्द्रापसारक धौंकनी एक अच्छा काम करने का माहौल बनाए रखने और कर्मियों की सुरक्षा और उपकरणों को होने वाले नुकसान को कम करने के लिए धूल को हटा देता है।
10) रोटरी क्लैंप
रोटरी क्लैंप अधिकतम गोल पाइप Ф20mm-Ф220mm, वर्ग पाइप 20mmx20mm- 160mmx160mm, मोटाई 12mm, लंबाई 6000mm के साथ पकड़ सकता है।मटेरियल सपोर्टिंग डिवाइस को काम करने के लिए लंबे समय तक स्थिर रखा जा सकता है।
मुख्य प्रौद्योगिकी पैरामीटर,
| मशीन का नाम | सीएनसी फाइबर लेजर ट्यूब काटने की मशीन | |
| आदर्श | CF6000220AL-3000W | |
| लेजर की शक्ति | 2000w | |
| लेजर स्रोत | मैक्स/रेकस/आईपीजी | |
| लेजर तरंग दैर्ध्य | 1070एनएम | |
|
मैक्सिम कटिंग ट्यूब वॉल मोटाई |
कार्बन स्टील(O2) | 12mm-14mm |
| स्टेनलेस स्टील(एन 2) | 6 मिमी-8mm | |
| एल्यूमीनियम शीट | 5mm-6mm | |
| पीतल की चादर | 3 मिमी | |
| न्यूनतम अधिशेष सामग्री | 150मिमी |
| पाइप क्लैंपिंग मोड | स्वचालित |
| पाइप फीडिंग मोड | स्वचालित |
| ट्रस्टीशिप मोड | स्वचालित |
| उपयुक्त पाइप सामग्री |
गोल ट्यूब वर्गाकार नली आयताकार ट्यूब |
| गोल पाइप की कटिंग रेंज | D20mm - D220mm |
| स्क्वायर पाइप की कटिंग रेंज | 20x20 मिमी - 160x160 मिमी |
| मैक्सिम काटने की गति | 100 मीटर / मिनट (सामग्री के अनुसार) |
| मैक्स।त्वरण | 1.0जी |
| समर्थित ग्राफिक प्रारूप | पाजी,कोरल ड्रा सॉफ्टवेयर,डीएक्सएफ/डीडब्ल्यूजी/पीएलटी |
| एक्स अक्ष यात्रा | 0-6000 मिमी |
| वाई अक्ष यात्रा | 0-450 मिमी |
| Z अक्ष यात्रा | 200 मिमी |
| पुन: स्थिति की सटीकता | ± 0.03 मिमी / एम |
| स्थिति X/Y अक्ष की सटीकता | ± 0.05 मिमी / एम |
| मशीन की शक्ति | 350V-420V / 50Hz |
| मशीन का वजन | 5500 किग्रा |
| आयाम | 9800x1400x2400 मिमी |
