सीएनसी पाइप रोलिंग मशीन ट्यूब हाइड्रोलिक एल्यूमिनियम प्रोफाइल झुकने मशीन

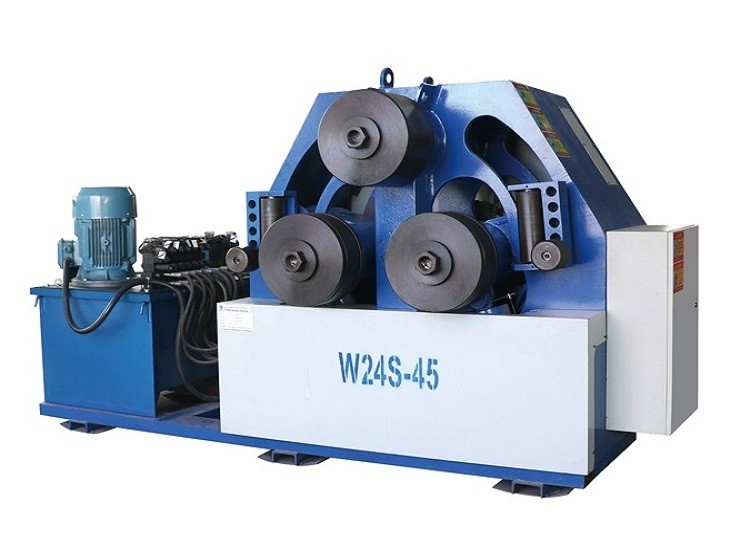

W24S श्रृंखला पूर्ण हाइड्रोलिक प्रोफ़ाइल झुकने मशीन पाइप रोलिंग मशीन

मानत विशिष्टताएँ:

• मानक कठोर और ग्राउंड रोल का 1 सेट (विशेष स्टील)

• सभी रोल प्लेनेटरी/गियर - हाइड्रो मोटर चालित

• 3-अक्ष कठोर पक्ष हाइड्रोलिक आगे-पिछड़े आंदोलन और यांत्रिक ऊपर-नीचे और दाएं-बाएं आंदोलन के साथ समर्थन करता है

• साइड सपोर्ट एंगल आयरन बेंडिंग लेग इन-लेग आउट के लिए उपयुक्त हैं

• पोर्टेबल नियंत्रण कक्ष

• क्षैतिज और लंबवत संचालन

• तनाव मुक्त स्टील से निर्मित बॉडी

• हाइड्रोलिक और विद्युत प्रणालियों पर अधिभार संरक्षण

• डिजिटल रीडआउट के साथ बॉटम रोल हाइड्रॉलिकली एडजस्टेबल

कार्य करने की प्रक्रिया:

तकनीकी मापदंड:		W24S
		6	16	30	45	75	100
प्रोफ़ाइल झुकने मोल्ड (अधिकतम)		6	16	30	45	75	100
कोइलिंग स्पीड (एम / मिनट)		6				5
शीट मैटल (एमपीए) की उपज सीमा		एस = 250
	प्रोफ़ाइल (अधिकतम) मिमी	40*5	70*8	80*8	90*10	100*10	120*12
	झुकने व्यास (न्यूनतम) मिमी	800	1000	1200	1500	2000	2500
	प्रोफाइल (न्यूनतम) मिमी	20*3	30*3	35*3	36*5	38*4	40*5
	झुकने व्यास (न्यूनतम) मिमी	400	550	560	600	600	720
	प्रोफाइल (अधिकतम) मिमी	50*5	80*8	90*10	100*10	120*12	140*16
	झुकने व्यास (न्यूनतम) मिमी	800	1000	1100	1300	1600	1800
	प्रोफाइल (मिक्स) मिमी	20*3	30*3	35*3	36*5	38*4	45*5
	झुकने व्यास (न्यूनतम) मिमी	400	550	500	600	700	760
	मैं	8	12	16	20	25	28
	झुकने व्यास (न्यूनतम) मिमी	600	800	800	1000	1100	1700
	सामग्री	8	12	16	20	25	28
	झुकने व्यास (न्यूनतम) मिमी	700	900	1000	1150	1600	1700
	प्रोफाइल (अधिकतम) मिमी	100*18	150*25	180*25	200*30	220*40	250*40
	झुकने व्यास (न्यूनतम) मिमी	600	700	800	900	1000	1200
	प्रोफाइल (अधिकतम) मिमी	50*12	75*16	90*20	100*25	110*40	120*40
	झुकने व्यास (न्यूनतम) मिमी	500	760	800	1000	1100	1300
	प्रोफाइल (अधिकतम) मिमी	42*4	76*4.5	89*5	89*8	114*5	159*5
	झुकने व्यास (न्यूनतम) मिमी	500	750	900	900	1200	2000
	प्रोफाइल (अधिकतम) मिमी	38	52	62	75	85	90
	झुकने व्यास (न्यूनतम) मिमी	450	600	600	800	1000	1100
	प्रोफाइल (अधिकतम) मिमी	45*3	60*4	70*4	80*6	90*8	100*10
	झुकने व्यास (न्यूनतम) मिमी	750	900	1000	1200	1600	2000
