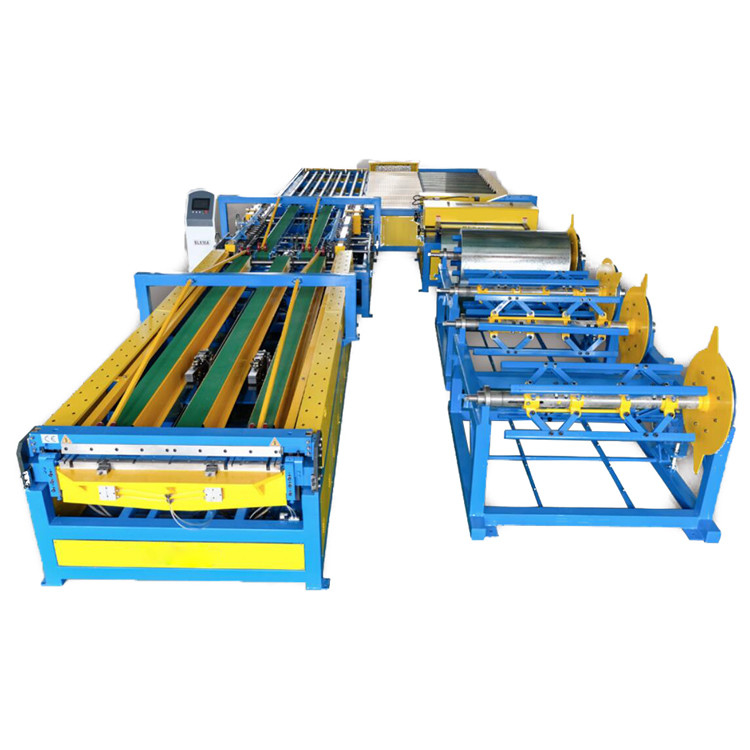

सुपर ऑटो डक्ट लाइन -5 लाइन-वी स्वचालित सीएनसी यू आकार बनाना

स्वचालित यू आकार सीएनसी डक्ट उत्पादन लाइन -5 फैब्रिकेटिंग मशीन ऑटो डक्ट लाइन-वी

उत्पाद वर्णन,

डक्ट या ट्यूब फैब्रिकेटिंग ऑटो लाइन वी टीडीएफ निकला हुआ किनारा / कोण स्टील निकला हुआ किनारा / सी-क्लीट निकला हुआ किनारा बना सकता है।दैनिक क्षमता 1000-2500 वर्ग मीटर है।

उपयोगकर्ताओं को केवल आपके लिए आवश्यक विभिन्न आकारों को इनपुट करने की आवश्यकता होती है। यह स्वचालित रूप से डीकोलिंग, लेवलिंग, नॉचिंग, शीयरिंग, पिट्सबर्ग लॉक बनाने, आगे बढ़ेगा,

टीडीएफ/कोण स्टील निकला हुआ किनारा बनाने और सी-क्लीट निकला हुआ किनारा और आयताकार नलिकाओं में तह।

डक्ट . की सुविधाऑटो लाइन-वी:

लाइन की संरचना； उत्पादन और छोटे व्यवसाय में कारगर;

सभी कॉइलर गति समायोज्य स्वतंत्र आवृत्ति मोटर द्वारा संचालित किए जा रहे हैं;

प्रत्येक भाग की गति उपयोगकर्ता के अनुरोध के अनुसार समायोज्य है।

सामग्री प्रसंस्करण बचत मोड के साथ, उपयोगकर्ता शीट धातु के अपशिष्ट को 20 मिमी प्रति सामग्री कॉइलर से कम कर सकते हैं
तह प्रक्रिया और सटीक स्थिति में संचालित सर्वो मोटर की सुविधा के साथ, इसका स्पष्ट लाभ है, खासकर जब "口" आकार की नलिका बनाते हैं।
मशीन को संचालित करने के लिए केवल एक कर्मचारी के साथ इसकी उत्पादन क्षमता प्रत्येक 8 घंटे में 2000 M3 तक पहुंच सकती है

समर्थन उत्पादन डेटा रिकॉर्ड निर्यात और प्रिंट फ़ंक्शन (वैकल्पिक)

मुख्य आयातित विन्यास:

हाइड्रोलिक सिस्टम के साथ बीजिंग हुआडे

● ओमरोन एनकोडर

● मित्सुबिशी नियंत्रक

ताइवान हाईविन लीनियर गाइडर

श्नाइडर विद्युत प्रणाली

बुनियादी उपकरण:

दो इलेक्ट्रिक फीडिंग कॉइल मोमबत्तियाँ (2900*1900*950 मिमी x 2), पूरी तरह से 4 सामग्री ट्रे (5-8 टन प्रत्येक रोल)

एकसामग्री का समर्थन फ्रेम

एकमुख्य मशीन ऑटो लाइन II, लेवलिंग, बीडिंग, पंचिंग और कटिंग सहित।

एकचल उच्च गति पिट्सबर्ग ताला बनाने की मशीन

एकडुप्लेक्स कोण स्टील निकला हुआ किनारा बनाने की मशीन

एकडुप्लेक्स टीडीएफ निकला हुआ किनारा बनाने की मशीन

एकसर्वो मोटर पावर सामग्री फीडर

एकहाइड्रोलिक तह मशीन

एकसीएनसी प्रणाली और उत्पादन सॉफ्टवेयर का एक सेट डक्ट निर्माण ऑटो लाइन VI, ऑटो डक्ट लाइन, डक्ट निर्माण कॉइल लाइन 5

तकनीकी मापदंड:
