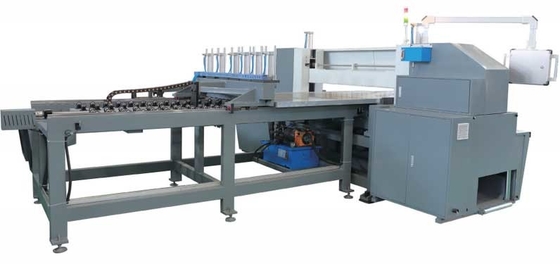

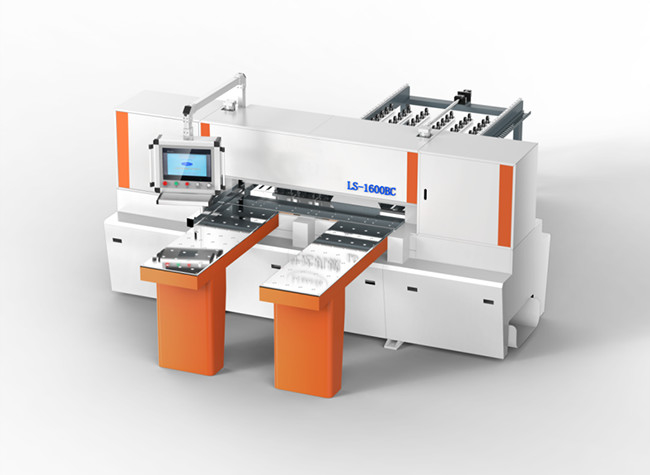

स्वचालित धातु एल्यूमिनियम सीएनसी परिपत्र देखा काटने की मशीन पैनल बोर्ड

ऑटो एल्युमिनियम प्लेट्स सीएनसी सर्कुलर सॉइंग मशीन एल्युमीनियम पैनल क्रिएटिव बोर्ड कटिंग

यांत्रिक विशेषताएं:

मैंटच ऑपरेशन स्क्रीन:

1. टच टाइप 10 इंच ऑपरेशन स्क्रीन।

2. काटने के दौरान स्विचिंग की सुविधा के लिए एक ही समय में कार्यक्षेत्रों के कई सेट स्थापित किए जा सकते हैं।

3. बूट इनपुट फ़ंक्शन।

4. दोष आत्म-पहचान समारोह।

  अल.प्लेट क्लैंपिंग और फीडिंग बेस:

1. क्लैंप फीडिंग बेस के दोनों किनारों पर बेड रेल वेल्डेड स्टील बीम से बनी होती है।एक तरफ हार्ड क्रोमियम-प्लेटेड गाइड रेल और दूसरी तरफ प्लेन गाइड रेल गियर और गियर रो ड्राइव से मेल खाते हैं, और चुंबकीय शासक को रेड्यूसर और दो किलोवाट दैनिक सर्वो मोटर के साथ सटीक और तेज़ ड्राइविंग स्थिति के लिए मिलान किया जाता है। .अधिकतम गति 6 मीटर/मिनट है।

संपीड़ित बीम संरचना:

1. इंटीग्रल प्रेशर बीम स्ट्रक्चर, गियर रैक और सिलेंडर कोलोकेशन को अपनाएं, समान रूप से प्रेशर बीम को ऊपर उठाने और शीट सामग्री को दबाने के लिए ड्राइव करें।कटिंग सेंटर लाइन के दोनों किनारों पर दबाव समान रूप से वितरित किया जाता है।जब दबाव से बचने के लिए दबाव बीम के नीचे रबर की पट्टी स्थापित की जाती है, तो सटीक काटने की गुणवत्ता सुनिश्चित करने के लिए कार्य वस्तु की सतह को दबाया जाता है।

सीट देखा:

1. समानांतर रैखिक स्लाइडवे डिज़ाइन आरा सीट की चलती जड़ता को प्रभावी ढंग से कम कर सकता है, विशाल सीट के सुचारू प्रदर्शन में सुधार कर सकता है, और सबसे अच्छी कटिंग लाइन सटीकता प्राप्त करने के लिए आंदोलन के बोलबाला को प्रभावी ढंग से कम कर सकता है।

2. मुख्य आरा मोटर 15HP (11 kW) है।इसका विशाल स्ट्रोक रेड्यूसर और सटीक गियर दांत पंक्ति के साथ ड्राइव करने के लिए 2HP (1.5 kW) आवृत्ति रूपांतरण मोटर को अपनाता है।मुख्य आरा तेल सिलेंडर के ऊपर और नीचे की कार्रवाई से मेल खाता है, इसलिए पारंपरिक श्रृंखला संचरण के कारण जाम और कुचलने की घटना से बचने के लिए, काटने का कार्य अधिक शक्तिशाली है।

मुख्य कार्यक्षेत्र:

मुख्य कार्य तालिका भी एक अस्थायी तालिका है।कॉपर एयर फ्लोट मोतियों को हार्ड क्रोम प्लेटेड पैनल पर व्यवस्थित किया जाता है।बढ़ी हुई स्थायित्व की स्थिति के तहत, कार्यकर्ता की ऊपरी शीट धातु की कार्य कुशलता में भी सुधार होता है।

क्लैंप:

1. कार्य क्लैंप की संख्या का मानक विन्यास: क्लैंप के 4 पीसी।

2. वर्कपीस शीट को लीवर तरीके से खींचने के लिए प्रत्येक क्लैंप एक सिलेंडर से सुसज्जित है, ताकि जब यह वर्कपीस को खींचे, तो यह सुनिश्चित कर सके कि काम करने वाली सामग्री शीट को क्लैंप करती है।

धूल प्रूफ शीट

खंडीय डस्टप्रूफ शीट पारदर्शी प्लास्टिक शीट को अपनाती है, जो धूल की निकासी को प्रभावी ढंग से रोक सकती है और सुरक्षा सुरक्षा कार्य प्राप्त कर सकती है।

इलेक्ट्रॉनिक नियंत्रण बॉक्स विन्यास:

1. सभी इलेक्ट्रॉनिक भागों को ताइवान के मूल कारखाने से खरीदा जाता है।

2. सर्वो मोटर और सर्वो चालक डेल्टा हैं।

3. आवृत्ति कनवर्टर ताइवान यिंगवेइटेंग है।

बिजली की आपूर्ति:

1. बिजली की आपूर्ति 380V / 50HZ के वोल्टेज के साथ औद्योगिक तीन-चरण की आपूर्ति है।

वायु दाब आपूर्ति:

हवा के दबाव का प्रयोग करें 5-6 किग्रा/सेमी

धूल संग्रह:

मानक उपकरण:

1. एक मुख्य आरा ब्लेड: कार्बाइड आरा ब्लेड (एल्यूमीनियम प्लेट के लिए विशेष)।

2. कार्य क्लैंप: 4 पीसी।

3. फ्लोटिंग फीडिंग टेबल: 1000 मिमी x 600 मिमी x 1 सेट।

4. टूलबॉक्स में टूल का एक सेट होता है।

5. मशीन में मुख्य आरा मोटर की बेल्ट की व्यवस्था की जाती है।

मुख्य तकनीकी पैरामीटर
