उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

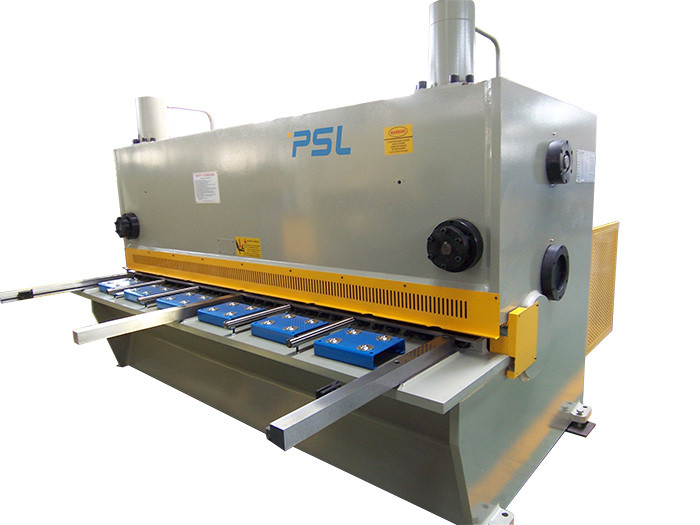

| प्रोडक्ट का नाम: | QC11Y-16x4000 सीएनसी हाइड्रोलिक बाल काटना मशीन विरोधी घुमा; | स्थिति: | नया |
|---|---|---|---|
| आवेदन पत्र: | औद्योगिक धातु काटना, धातु प्लेट काटने की मशीन | काटने की सामग्री: | धातु स्टेनलेस स्टील कार्बन स्टील एल्यूमिनियम, एमएस / एसएस / जीआई आदि स्टील प्लेट: |
| गले का गैप: | 100 मिमी, 200 मिमी, 500 मिमी | नियंत्रण विधा: | NC/CNC नियंत्रक Estun E21s, ELGO P40T, Delem DAC360T |
| मेन मोटर: | सामान्य मोटर, सर्वो मोटर ऊर्जा बचाती है | बैक गेज: | बॉल स्क्रू + लीनियर गाइडर, यात्रा 1000 मिमी |
| बैक-गेज मोटर: | सामान्य मोटर या सर्वो चालक | रंग: | सफेद + नीला, ग्रे काला + सफेद, अनुकूलित |
| वोल्टेज: | अनुकूलित, 220V/380V/400V 50HZ/60HZ | बिक्री के बाद सेवा प्रदान की गई: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स, ऑनलाइन समर्थन, वीडियो तकनीकी सहायता |
| गारंटी: | 1 साल | ||
| प्रमुखता देना: | विद्युत चुम्बकीय बाल काटना मशीन,औद्योगिक बाल काटना मशीन,बाल काटना मशीन झुकने; |
||
1.मशीन उपकरण को उच्च कठोरता और कंपन प्रतिरोध बनाने के लिए यूजी परिमित तत्व विश्लेषण विधि, सीएडी सहायक डिजाइन, फ्रेम अभिन्न वेल्डिंग और कंपन उन्मूलन आंतरिक तनाव उपचार और हीटिंग विधियों को अपनाना।गेट टाइप टूल होल्डर स्ट्रक्चर, ब्लेड क्लीयरेंस का ऑटोमैटिक फाइन एडजस्टमेंट, नाइट्रोजन संचयी रिटर्न, रियर कटिंग हाइड्रोलिक एंटी-ट्विस्टिंग सिस्टम।
2. एंटी-ट्विस्ट सिस्टम काटने की प्रक्रिया के दौरान ब्लेड की गतिविधियों के खिलाफ सीधे पकड़ कर शीट सामग्री को संकीर्ण और स्ट्रिप कटिंग में घुमाने से रोकता है।सीएनसी गिलोटिन कतरनी संस्करण की एंटी-ट्विस्ट प्रणाली बल को अधिक समान रूप से वितरित करती है।यह पतली धातु की चादरों की सतह को नुकसान की संभावना को कम करने का कार्य करता है।
3. यह शीयरिंग मशीन एक मल्टी फंक्शन मशीन है।मुख्य नियंत्रक X-अक्ष (कटिंग wdith) को NC नियंत्रक Estun E21s द्वारा नियंत्रित और संचालित किया जाता है।कटिंग एंगल, ब्लेड्स गैप / क्लीयरेंस को भी विभिन्न प्लेट सामग्री और मोटाई के अनुसार कंट्रोलर E21s के माध्यम से संचालित किया जा सकता है।
यदि ग्राहक शीयर को पूर्ण स्वचालित क्रियाओं के साथ संचालित करना चाहता है, तो सीएनसी नियंत्रक को ELGO P40T या DELEM DAC360T या CYBELEC T8 में अपडेट करना।येनियंत्रक कैंची के लिए एक उपयोगकर्ता के अनुकूल और बहुमुखी स्पर्श नियंत्रण समाधान प्रदान करते हैं।मांग पर मल्टीपल बैक गेज एक्सिस, कटिंग एंगल, स्ट्रोक लेंथ और ब्लेड्स गैप/क्लीयरेंस को अत्याधुनिक इलेक्ट्रॉनिक्स के आधार पर नियंत्रित किया जा सकता है।यह कतरनी प्रभावी और कतरनी गुणवत्ता में सुधार करता है।
4.उन्नत यूरोपीय तकनीक का परिचय और एकीकृत हाइड्रोलिक नियंत्रण प्रणाली को अपनाना, इसकी अच्छी विश्वसनीयता है।अधिक विश्वसनीय और रखरखाव के लिए आसान।सीमेंस मोटर्स,हाइड्रोलिक सिस्टम सहायक ऊर्जा के रूप में त्वचा-बैग संचायक का उपयोग करता है, एक ही समय में दबाव प्रभाव को अवशोषित करता है, मशीन उपकरण सुचारू रूप से चलता है और इसमें कम शोर होता है।कतरनी पर एलेड पंप और रेक्सरोथ हाइड्रोलिक वाल्व का उपयोग किया जाता है।
5. बैक गेज को उच्च परिशुद्धता बॉल स्क्रू और रैखिक गाइडर इकट्ठा किया जाता है।बैकगेज रनिंग को एसी मोटर या सर्वो मोटर (वैकल्पिक) द्वारा समायोजित किया जाता है और एनसी नियंत्रक एस्टुन ई21 या जर्मनी ईएलजीओ पी40टी, डेलेम डीएसी360टी या साइबेलेक टी8 द्वारा आसानी से समायोजित और प्रदर्शित किया जाता है।
6. सुसज्जित प्रकाश-संरेखण, कतरनी करते समय संरेखित करना आसान है।कुछ उपयोगकर्ताओं के लिए विशेष जिन्हें पहले दो पक्षों में विभिन्न आकारों को मापने की आवश्यकता होती है, और फिर मापी गई रेखा के अनुसार काट दिया जाता है।
7.पेशेवर गेट प्रकार उपकरण धारक संरचना।हाथों को होल्डडाउन में प्रवेश करने और गंजे काटने से बचने के लिए, और श्रमिकों के संचालन की सुरक्षा सुनिश्चित करने के लिए मशीन पर सुरक्षित बाड़ लगाई गई है।
8. हमारी मानक मशीन सामान्य मोटर arremblied है।लेकिन अब एक नई हाई-पावर सर्वो मोटर को हमारी हाइड्रोलिक प्लेट शीयरिंग मशीन पर लगाया जा सकता है।सर्वो मुख्य मोटर ऊर्जा और पर्यावरण संरक्षण को बचा सकती है और उत्पादन लागत को कम कर सकती है।
सामान्य मोटर सर्वो मोटर
कतरनी QC11K-16x4000 के निर्दिष्टीकरण,
| प्रकार | QC11K-16x4000 |
| मैक्स।मोटाई काटना |
16 मिमी (हल्का स्टील) 8 मिमी (स्टेनलेस स्टील) |
| मैक्स।विरोधी घुमा के साथ मोटाई काटने |
12 मिमी (हल्का स्टील) 6 मिमी (स्टेनलेस स्टील) |
| मैक्स।उपमार्ग की चौड़ाई | 4000 mm |
| स्ट्रोक्स | 6-30/मिनट |
| बैकगेज स्ट्रोक | 20-1000 मिमी |
| कतरनी कोण | 0.5-3.0डिग्री |
| गले की गहराई | 100 मिमी |
| कार्य तालिका की ऊंचाई | 850 मिमी |
| कार्य तालिका की चौड़ाई | 700 मिमी |
| मुख्य सर्वो मोटर शक्ति | 37kw |
| तेल खींचने का यंत्र | 64L/मिनट |
| आयाम: | 4850x2340x2575 |
| शुद्ध वजन अनुमोदन। | 16000 किग्रा |
| वोल्ट। |
380V, 50HZ
|
| वैकल्पिक मॉडल | उत्पादक | टिप्पणियों | |
|---|---|---|---|
| सीएनसी प्रणाली | E21s P40T DAC360 |
एस्टुन डेलेम |
|
| हाइड्रोलिक प्रणाली | मुख्य सोलनॉइड वाल्व |
रेक्सरोथ युकेन दो |
|
| बैक गेज |
सामान्य मोटर सर्वो मोटर बॉल स्क्रू + लीनियर गाइडर |
डब्ल्यूएन चीन एस्टुन ताइवान |
|
| तेल खींचने का यंत्र | भीतरी गियर तेल पंप |
धूप वाला |
|
| मुख्य शक्ति |
सामान्य मोटर, सर्वो मोटर (वैकल्पिक) |
चीन वेइची |
|
| फ्रंट वर्क टेबल | बड़ा फूस और गेंद रैक | पीएसएल | |
| सुरक्षा के उपाय |
फ्रंट स्टील बाड़ सुरक्षा वापस सुरक्षित सेंसर सुरक्षा (वैकल्पिक) |
पीएसएल | |
| बैक एंटी-ट्विस्टिंग सिस्टम | कई उठाने वाले तेल सिलेंडर |
पीएसएल |
|
| ब्लेड क्लीयरेंस |
हाथ से किया हुआ मोटर चालित समायोजन (वैकल्पिक) |
पीएसएल | |
| बिजली के पुर्जे | श्नाइडर रिले, संपर्ककर्ता | श्नाइडर | |
| पैर की स्विच | कोरियाई काकोन लंबवत पेडल | काकोनीकोरियाई | |
| डीप थ्रोट | 200 मिमी -550 मिमी (वैकल्पिक) | पीएसएल |
| आदर्श |
मैक्स। टीकेएन |
नम्य होने की क्षमता | मैक्स।लंबाई | कोण | एक्स.स्ट्रोक | शक्ति | एल * डब्ल्यू * एच (मिमी) | वज़न |
|---|---|---|---|---|---|---|---|---|
| QC11K-6 * 2500 | 6 मिमी | 450kN/सेमी | 2500 मिमी | 0.5-2.5° | 750mm | 7.5kW | 3140*1740*2040 | 4800 किग्रा |
| क्यूसी11के-6*3200 | 6 मिमी | 450kN/सेमी | 3200 मिमी | 0.5-2.5° | 750mm | 7.5 किलोवाट | 3750*1770*2150 | 5800 किग्रा |
| क्यूसी11के-6*4000 | 6 मिमी | 450kN/सेमी | 4000 mm | 0.5-2.5° | 750mm | 11 किलोवाट | 4830*1840*2150 | 7500 किग्रा |
| QC11K-6 * 5000 | 6 मिमी | 450kN/सेमी | 5000 मिमी | 0.5-2.5° | 750mm | 15 किलोवाट | 5830*1840*2150 | 13000 किग्रा |
| QC11K-6 * 6000 | 6 मिमी | 450kN/सेमी | 6000 मिमी | 0.5-3° | 750mm | 15 किलोवाट | 6480*2100*2300 | 18000किग्रा |
| QC11K-8 * 2500 | 8 मिमी | 450kN/सेमी | 2500 मिमी | 0.5-2.5° | 750mm | 11 किलोवाट | 3040*1700*1700 | 5500 किग्रा |
| क्यूसी11के-8*3200 | 8 मिमी | 450kN/सेमी | 3200 मिमी | 0.5-2.5° | 750mm | 11 किलोवाट | 3860*1700*1700 | 6200 किग्रा |
| क्यूसी11के-8*4000 | 8 मिमी | 450kN/सेमी | 4000 mm | 0.5-2.5° | 750mm | 11 किलोवाट | 4640*1700*1700 | 7900 किग्रा |
| QC11K-8 * 5000 | 8 मिमी | 450kN/सेमी | 5000 मिमी | 0.5~3° | 750mm | 18.5 किलोवाट | 5400*2400*2000 | 13500 किग्रा |
| QC11K-8 * 6000 | 8 मिमी | 450kN/सेमी | 6000 मिमी | 0.5~3° | 750mm | 22 किलोवाट | 6480*2100*2350 | 19000 किग्रा |
| QC11K-8 * 8000 | 8 मिमी | 450kN/सेमी | 8000 मिमी | 0.5~3° | 750mm | 22 किलोवाट | 8580*2130*2350 | 29500किग्रा |
| QC11K-10 * 2500 | 10 मिमी | 450kN/सेमी | 2500 मिमी | 0.5-2.5° | 950 मिमी | 15 किलोवाट | 3040*1800*1700 | 6500किग्रा |
| क्यूसी11के-10*3200 | 10 मिमी | 450kN/सेमी | 3200 मिमी | 0.5-2.5° | 950 मिमी | 11 किलोवाट | 3850*1830*1900 | 7500 किग्रा |
| QC11K-10 * 4000 | 10 मिमी | 450kN/सेमी | 4000 mm | 0.5-2.5° | 950 मिमी | 15 किलोवाट | 4650*2100*2000 | 11000 किग्रा |
| QC11K-10 * 5000 | 10 मिमी | 450kN/सेमी | 5000 मिमी | 0.5~3° | 950 मिमी | 15 किलोवाट | 5750*2100*2000 | 16000 किग्रा |
| QC11K-10 * 6000 | 10 मिमी | 450kN/सेमी | 6000 मिमी | 0.5~3° | 950 मिमी | 15 किलोवाट | 6500*2100*2300 | 24000 किग्रा |
| QC11K-10 * 8000 | 10 मिमी | 450kN/सेमी | 8000 मिमी | 0.5~3° | 950 मिमी | 15 किलोवाट | 6800*2100*2300 | 32000 किग्रा |
| QC11K-13*2500 | 13 मिमी | 450kN/सेमी | 2500 मिमी | 0.5-2.5° | 1000 मिमी | 15 किलोवाट | 3285*1830*2390 | 7500 किग्रा |
| QC11K-13*3200 | 13 मिमी | 450kN/सेमी | 3200 मिमी | 0.5-2.5° | 1000 मिमी | 15 किलोवाट | 3855*1830*2390 | 9500किग्रा |
| QC11K-13*4000 | 13 मिमी | 450kN/सेमी | 4000 mm | 0.5-2.5° | 1000 मिमी | 18.5 किलोवाट | 4850*1830*2390 | 12500 किग्रा |
| QC11K-13*6000 | 13 मिमी | 450kN/सेमी | 6000 मिमी | 0.5~3° | 1000 मिमी | 30 किलोवाट | 6850*1930*2650 | 30000 किग्रा |
| QC11K-13*8000 | 13 मिमी | 450kN/सेमी | 8000 मिमी | 0.5~3° | 1000 मिमी | 30 किलोवाट | 8950*2130*2850 | 46000 किग्रा |
| QC11K-13*9000 | 13 मिमी | 450kN/सेमी | 9000 मिमी | 0.5~3° | 1000 मिमी | 45 किलोवाट | 9980*2130*2850 | 65000 किग्रा |
| QC11K-13 * 10000 | 13 मिमी | 450kN/सेमी | 10000 मिमी | 0.5~3° | 1000 मिमी | 45 किलोवाट | 11050*2500*3100 | 85000 किग्रा |
| क्यूसी11के-16*2500 | 16 मिमी | 450kN/सेमी | 2500 मिमी | 0.5~3° | 1000 मिमी | 22 किलोवाट | 3440*1940*2830 | 9500किग्रा |
| क्यूसी11के-16*3200 | 16 मिमी | 450kN/सेमी | 3200 मिमी | 0.5~3° | 1000 मिमी | 22 किलोवाट | 4010*1940*2830 | 11000 किग्रा |
| क्यूसी11के-16*4000 | 16 मिमी | 450kN/सेमी | 4000 mm | 0.5~3° | 1000 मिमी | 30 किलोवाट | 5010*1980*2830 | 15500किग्रा |
| क्यूसी11के-16*5000 | 16 मिमी | 450kN/सेमी | 5000 मिमी | 0.5~3.5° | 1000 मिमी | 30 किलोवाट | 5900*2600*2830 | 25000 किग्रा |
| QC11K-16 * 6000 | 16 मिमी | 450kN/सेमी | 6000 मिमी | 1~3.5° | 1000 मिमी | 37 किलोवाट | 6900*2600*2830 | 36000 किग्रा |
| QC11K-16*8000 | 16 मिमी | 450kN/सेमी | 8000 मिमी | 1~3.5° | 1000 मिमी | 45 किलोवाट | 8900*2900*3430 | 75000 किग्रा |
| QC11K-20 * 2500 | 20 मिमी | 450kN/सेमी | 2500 मिमी | 1~3° | 1000 मिमी | 30 किलोवाट | 3440*1980*2830 | 14000 किग्रा |
| क्यूसी11के-20*3200 | 20 मिमी | 450kN/सेमी | 3200 मिमी | 1~3° | 1000 मिमी | 30 किलोवाट | 4010*1900*2830 | 17000 किग्रा |
| क्यूसी11के-20*4000 | 20 मिमी | 450kN/सेमी | 4000 mm | 1~3.5° | 1000 मिमी | 37 किलोवाट | 4850*2600*2900 | 22000किग्रा |
| QC11K-20 * 6000 | 20 मिमी | 450kN/सेमी | 6000 मिमी | 1~3.5° | 1000 मिमी | 55 किलोवाट | 6700*3000*3000 | 54000किग्रा |
| क्यूसी11के-30*2500 | 30 मिमी | 450kN/सेमी | 2500 मिमी | 1~3.5° | 1000 मिमी | 45 किलोवाट | 3440*1900*2830 | 25000 किग्रा |
| क्यूसी11के-30*3200 | 30 मिमी | 450kN/सेमी | 3200 मिमी | 1~3.5° | 1000 मिमी | 45 किलोवाट | 4200*1900*3000 | 34000 किग्रा |
