PSL (WUHAN) SMART EQUIPMENT CO.LTD.
होम उत्पादआयरनवर्क मशीन

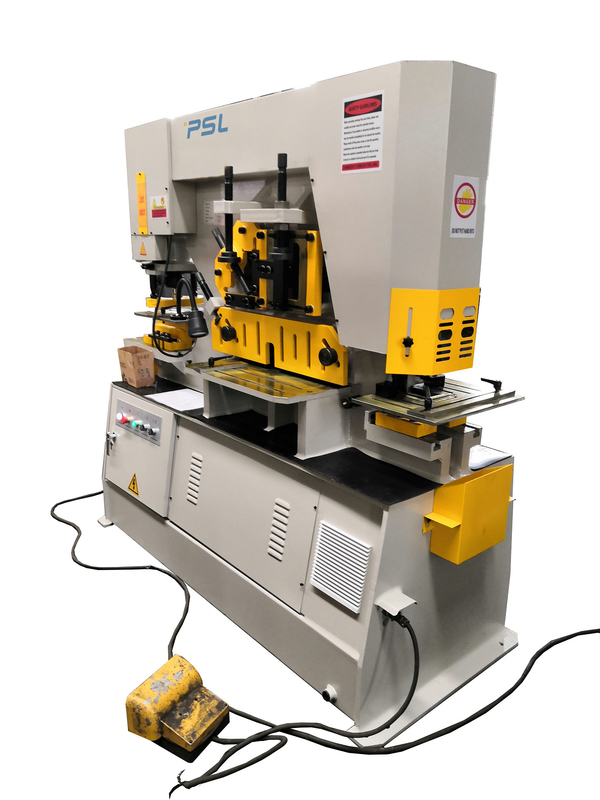

Q35y-16 हाइड्रोलिक आयरनवर्कर मशीन संयुक्त छिद्रण बाल काटना मशीन

Q35y-16 हाइड्रोलिक आयरनवर्कर मशीन संयुक्त छिद्रण बाल काटना मशीन

Q35y-16 Hydraulic Ironworker Machine Combined Punching Shearing Machine
Q35y-16 Hydraulic Ironworker Machine Combined Punching Shearing Machine
video play

बड़ी छवि :  Q35y-16 हाइड्रोलिक आयरनवर्कर मशीन संयुक्त छिद्रण बाल काटना मशीन

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: PSL, OEM
मॉडल संख्या: Q35Y-16-60T
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: Negotiable
पैकेजिंग विवरण: कंटेनर में नग्न
प्रसव के समय: 15-30 दिन
भुगतान शर्तें: एल/सी, टी/टी
आपूर्ति की क्षमता: प्रति माह 30 सेट
विस्तृत उत्पाद विवरण
टाइप: Q35Y, हाइड्रोलिक संयुक्त छिद्रण और बाल काटना मशीन स्थि‍ति: नया
आवेदन पत्र: धातु शीट मुद्रांकन, चैनल स्टील, धातु प्रक्रिया प्रयोग: भवन निर्माण, धातु शीट छिद्रण काटना झुकने
कीवर्ड: आयरन वर्कर, हाइड्रोलिक आयरनवर्कर मशीन, मेटल शीयरिंग आयरनवर्कर समारोह: स्टील धातु छिद्रण छेद, कतरनी आयरनवर्कर, छिद्रण और कतरनी चोरी, धातु उत्पाद मुद्रांकन:
शक्ति का स्रोत: हाइड्रोलिक, इलेक्ट्रिक पावर (डब्ल्यू): 5.5 किलोवाट
मैक्स। मोटाई काटना: माइल्ड स्टील, कार्बन स्टील 16mm मैक्स। छिद्रण व्यास: 25 मिमी
मैक्स। छिद्रण मोटाई: 16 मिमी आयाम (एल * डब्ल्यू * एच): 1740x800x1830mm
वज़न: 1600 किलोग्राम वोल्टेज: 380V, अनुकूलित
रंग: अनुकूलन, ग्रे और काला, इनोरी व्हाइट प्रमाणन: CE ISO
गारंटी: 2 साल बिक्री के बाद सेवा प्रदान की गई: वीडियो तकनीकी सहायता, ऑनलाइन समर्थन
हाई लाइट:

Q35y-16 हाइड्रोलिक आयरनवर्कर मशीन

,

60t आयरनवर्कर

,

60 टन आयरनवर्कर

Q35Y हाइड्रोलिक संयुक्त छिद्रण और बाल काटना आयरन-वर्कर मशीन





मशीन का प्रदर्शन,



  • हाइड्रोलिक ट्रांसमिशन को अपनाना, मल्टी-फंक्शनल यूनाइटेड पंचिंग और शीयरिंग मशीन उत्पादों का नवीनतम उत्पाद है,
  • कतरनी, पंच, डाई कट प्लेट फ्लैट स्टील, स्क्वायर स्टील, गोल स्टील, कोण स्टील, चैनल स्टील, आई-बीम कर सकते हैं।
  • पंचिंग मोल्ड्स, शीयरिंग ब्लेड्स, बेंडिंग मोल्ड्स और शीयर ब्लॉक डिवाइस से लैस है।





कार्य वृक्ष,



Q35y-16 हाइड्रोलिक आयरनवर्कर मशीन संयुक्त छिद्रण बाल काटना मशीन 0



असेंबलिंग,



पंचिंग स्टेशन

1. विभिन्न पंचिंग जरूरतों के लिए पंच और डाई की एक पूरी श्रृंखला उपलब्ध है।

2. तेजी से पंच टूलींग परिवर्तन के लिए त्वरित परिवर्तन अखरोट प्रणाली को बनाए रखना।

3. दृश्यता, सुरक्षा और उपयोग में आसानी के लिए सोच-समझकर डिज़ाइन किया गया स्ट्रिपर।

4. सभी मॉडलों पर तराजू और गेजिंग स्टॉप के साथ एक बड़ी 2-टुकड़ा तालिका मानक है।
5.विरूपण को कम करने के लिए विभिन्न उद्घाटन के विनिमेय प्लेटों के साथ स्ट्रिपर सभी मॉडलों पर मानक है।

फ्लैट-स्टील शियरिंग स्टेशन
1.न्यूनतम विरूपण के साथ एक साफ कतरनी देने के लिए विशेष रूप से मशीनी ऊपरी ब्लेड।
2. निचले ब्लेड में चार प्रयोग करने योग्य काटने वाले किनारे होते हैं।
3. कोण निकला हुआ किनारा पर परिवर्तनीय डिग्री मैटर-काटना।
4. आसानी से समायोज्य होल्ड-डाउन।
5. सटीक स्थिति के लिए गाइड के साथ समर्थन तालिका।

कोण-इस्पात बाल काटना स्टेशन
1.बिना किसी सामग्री हानि और न्यूनतम विरूपण के एकल कतरनी।
2. 45° मिटर-कट आसान और साफ है।
3. चार प्रयोग करने योग्य किनारों के साथ स्थिर ब्लेड।
4. छोटे या बड़े कोणों पर इष्टतम परिणामों के लिए मूविंग ब्लेड्स पर चयन योग्य कॉर्नर रेडी।

बार शियरिंग स्टेशन
1. स्क्वायर बार शीयरिंग और राउंड बार शीयरिंग के विभिन्न आकारों के लिए एक होल्ड-डाउन।
2. अधिकांश मॉडलों के लिए वैकल्पिक चैनल और सेक्शन बार शीयर टूलिंग उपलब्ध है।

नॉचिंग स्टेशन
1. फ्लैट सलाखों और कोणों के निशान के लिए आदर्श।
2. अधिकतम सुरक्षा और दृश्यता के लिए विद्युत रूप से इंटरलॉक सुरक्षा गार्ड।3. सटीक स्थिति के लिए स्टॉप के साथ गेजिंग टेबल शामिल है।


मशीन में मोल्ड और ब्लेड के निम्नलिखित 9 सेट लगाए गए हैं:

1. गोल छेद छिद्रण के 5 सेट मर जाते हैं

2. कोण स्टील काटने वाले ब्लेड का एक सेट

3. चौकोर और गोल बार काटने वाले ब्लेड का एक सेट

4. फ्लैट-बार कतरनी ब्लेड का एक सेट

5. नुकीले ब्लेड का एक सेट।

अन्य मोल्ड्स और ब्लेड्स का ऑर्डर दिया जाना चाहिए और अतिरिक्त भुगतान किया जाना चाहिए।





मुख्य तकनीकी पैरामीटर



नमूना

Q35Y

-16

Q35Y

-20

Q35Y

-25

Q35Y

-30

Q35Y

-40

Q35Y

-50

प्रसंस्करण

क्षमता

(केएन)

600 900 1200 1600 2000 2500

सामग्री

तन्यता ताकत

(एमपीए)

450 450 450 450 450 450

राम स्ट्रोक

(मिमी)

80 80 80 80 100 100

संख्या

स्ट्रोक का

(समय/मिनट)(मिमी)

11-20 12-20 8-18 6-16 6-16 6-12

गले की गहराई

(मिमी)

300 355 400 600 530 600
कतरनी कोण

फ्लैट शी

एक अंगूठी

मैक्स

कर्तन

क्षमता

(मोटाई*

चौड़ाई) (मिमी)

16×250 20×330 25×330 30×335 40×335 50×300
8×400 10×480 16×600 20×600 30×600 30×750

बार शी

एक अंगूठी

वर्ग

छड़

(मिमी)

40×40 50x50 50×50 55×55 60×60 65×65

गोल

छड़

(मिमी)

45 50 60 65 70 80

हे बीम

(मिमी)

  100×100 120×120 175×175 200×200 250×250

सी-चैनल

(मिमी)

120×

53×5.5

160×

63×6.5

200×

75×9

280×

86×11.5

300x

89x11.5

320x

92x12

मैं दमक

(मिमी)

120×

74×5

160×

88×6

200×

75×9

280×

124×10.5

300x

130x13

320x

130x13

कोण कर्तन

90° कर्तन

(मिमी)

120×

120×

12

140×

140×

12

160×

160×

14

180×

180×

16

200×

200×

16

200×

200×

18

45° कर्तन

(मिमी)

60×

60×8

70×

70×10

60×

60×7

80×

80×8

80×

80×10

100×

100×12

होल पंचिंग

मैक्स

व्यास

मुक्का मारने का

(मिमी)

25 30 35 38 40 45

छिद्रण मोटाई

(मिमी)

16 20 25 28 35 40
मोटर (किलोवाट) 5.5 7.5 1 1 15 18.5 18.5

आयाम

(मिमी)

1740×

810×

1830

1950×

900×

1950

2355×

960×

2100

2800×

1050×

2450

2900×

1110×2500

3200×

1440×2500







Q35y-16 हाइड्रोलिक आयरनवर्कर मशीन संयुक्त छिद्रण बाल काटना मशीन 1





Q35y-16 हाइड्रोलिक आयरनवर्कर मशीन संयुक्त छिद्रण बाल काटना मशीन 2

Q35y-16 हाइड्रोलिक आयरनवर्कर मशीन संयुक्त छिद्रण बाल काटना मशीन 3Q35y-16 हाइड्रोलिक आयरनवर्कर मशीन संयुक्त छिद्रण बाल काटना मशीन 4

Q35y-16 हाइड्रोलिक आयरनवर्कर मशीन संयुक्त छिद्रण बाल काटना मशीन 5 Q35y-16 हाइड्रोलिक आयरनवर्कर मशीन संयुक्त छिद्रण बाल काटना मशीन 6

Q35y-16 हाइड्रोलिक आयरनवर्कर मशीन संयुक्त छिद्रण बाल काटना मशीन 7



मोल्ड और ब्लेड के प्रकार



Q35y-16 हाइड्रोलिक आयरनवर्कर मशीन संयुक्त छिद्रण बाल काटना मशीन 8Q35y-16 हाइड्रोलिक आयरनवर्कर मशीन संयुक्त छिद्रण बाल काटना मशीन 9Q35y-16 हाइड्रोलिक आयरनवर्कर मशीन संयुक्त छिद्रण बाल काटना मशीन 10
