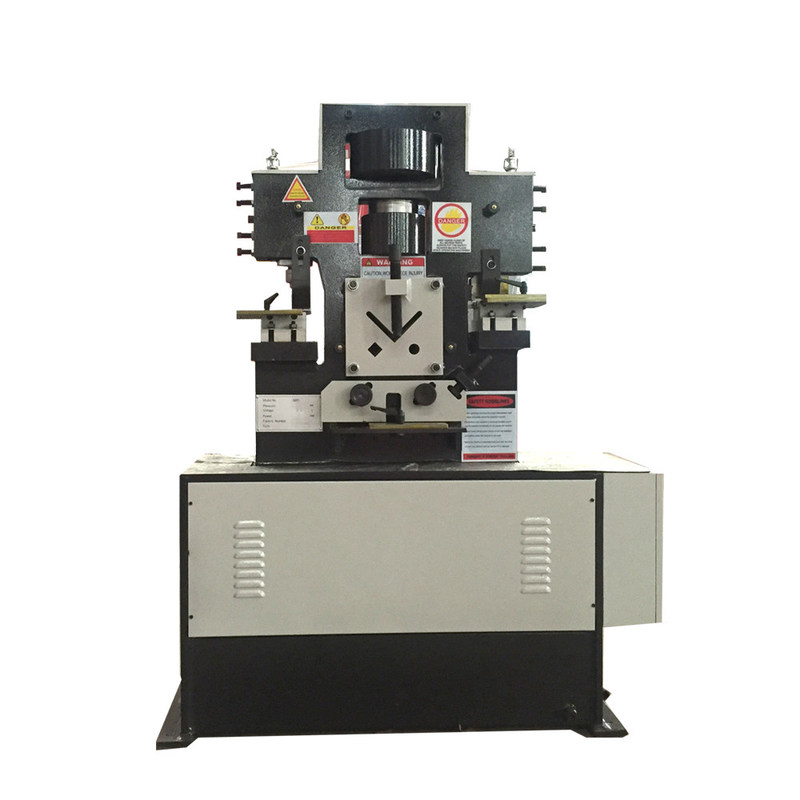

Q35Y-12 35 टन आयरनवर्कर मेटल शीयर हाइड्रोलिक पंच कटिंग मशीन

Q35Y-12 35 टन आयरनवर्कर मेटल शीयर हाइड्रोलिक पंच कटिंग मशीन

Q35Y-12 35 Ton Ironworker Metal Shear Hydraulic Punch Cutting Machine
Q35Y-12 35 Ton Ironworker Metal Shear Hydraulic Punch Cutting Machine
video play

बड़ी छवि :  Q35Y-12 35 टन आयरनवर्कर मेटल शीयर हाइड्रोलिक पंच कटिंग मशीन

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: PSL, OEM
मॉडल संख्या: Q35Y-12-35T
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: Negotiable
पैकेजिंग विवरण: कंटेनर या लकड़ी के मामले में नग्न
प्रसव के समय: 15-30 दिन
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 30 सेट
विस्तृत उत्पाद विवरण
स्थि‍ति: नया नाम: छोटे प्रोफाइल स्टील प्रोसेसिंग, पंचिंग और शीयरिंग मशीन, स्टील आयरनवर्कर मशीन
प्रकार: Q35Y-12-35T, प्रोफाइल आयरनवर्कर, हाइड्रोलिक पंचिंग और शीयरिंग मशीन कीवर्ड: आयरनवर्कर, हाइड्रोलिक आयरनवर्क मशीन, मेटल शीट शीयरिंग
आवेदन पत्र: धातु शीट मुद्रांकन, चैनल स्टील, प्लेट स्टील, धातु शीट प्रक्रिया प्रयोग: भवन निर्माण, धातु शीट छिद्रण काटना झुकने
शक्ति का स्रोत: हाइड्रोलिक, इलेक्ट्रिक छिद्रण बल: 35T
मैक्स। मोटाई काटना: हल्के स्टील, कार्बन स्टील 12x160 मिमी, 6x300 मिमी कतरनी का कोण: 7 डिग्री
मैक्स। छिद्रण मोटाई: 12 मिमी मैक्स। छिद्रण व्यास: 25 मिमी
घूंसा मारने का गला: 115 मिमी पावर (डब्ल्यू): 4 किलोवाट
वोल्टेज: 380V, 50HZ अनुकूलित आयाम (एल * डब्ल्यू * एच): 950x950x1800 मिमी
वज़न: 900 किग्रा रंग: ग्रे - काला + लाल, इनोरी व्हाइट, अनुकूलन योग्य,
बिक्री के बाद सेवा प्रदान की गई: वीडियो तकनीकी सहायता, ऑनलाइन समर्थन गारंटी: 2 साल
हाई लाइट:

Q35Y-12 35 टन आयरनवर्कर पीएसएल

,

35 टन आयरनवर्कर मेटल शीर्स पीएसएल

,

हाइड्रोलिक पंचिंग और कटिंग मशीन पीएसएल



छोटे प्रोफाइल प्रसंस्करण आयरनवर्कर शीट धातु हाइड्रोलिक पंचिंग और बाल काटना मशीन





उत्पाद वर्णन,

Q35Y श्रृंखला हाइड्रोलिक आयरनवर्कर हाइड्रोलिक ड्राइविंग सिस्टम को अपनाता है।आयरनवर्कर सभी प्रकार के छिद्रों को काट सकता है।विभिन्न धातु प्लेट, स्क्वायर बार, एंगल स्टील, राउंड आयरन, फ्लैट बार, प्रोफाइल बार, चैनल स्टील और जॉइस्ट स्टील को मशीनों पर काटा, छिद्रित और नोकदार किया जा सकता है।


सहायक उपकरण सूची,

  • होल पंचिंग डाई का एक सेट
  • कोण स्टील ब्लेड का एक सेट
  • चैनल ब्लेड का एक सेट
  • कतरनी प्लेट ब्लेड का एक सेट
  • नुकीले ब्लेड का एक सेट


मुख्य विशेषताएं:




बाल काटना स्टेशन
एक।गोल और चौकोर बार कतरनी: विभिन्न आकारों के लिए कई छेद होते हैं।एडजस्टेबल होल्ड डाउन डिवाइस विभिन्न आकारों के गोल और चौकोर बार, चैनल, जॉइस्ट आदि के लिए सुविधाजनक है।
बी।फ्लैट बार शियरिंग: मानक उपकरण के रूप में इनलाइड स्केल के साथ बड़े 15 "स्क्वायरिंग आर्म। गुणवत्ता काटने के लिए विशेष एंटी-डिसॉर्टेड ब्लेड। निचले ब्लेड में चार उपयोग किनारे होते हैं। गैप एडजस्ट के लिए स्क्रू की अनुमति होती है, शिम की आवश्यकता नहीं होती है।
सी।एंगल आयरन शीयरिंग: एंगल आयरन शीयर में एंगल आयरन को 45 डिग्री और 90 डिग्री विथ डायमंड शेप्ड ब्लेड पर काटने की क्षमता होती है।जैसे
यह ऑपरेटर को परफेक्ट वेल्ड के लिए पिक्चर फ्रेम कॉर्नर बनाने की क्षमता देता है।
डी।गुणवत्ता में कटौती के लिए हीरे के आकार का ब्लेड जो न्यूनतम सामग्री अपशिष्ट है।सटीक प्लेट काटने के लिए आसानी से समायोज्य होल्ड-डाउन डिवाइस।



पंचिंग स्टेशन
एक।स्ट्रिपर पर लार्जव व्यूइंग विंडो।
बी।आसान ऑपरेशन के लिए स्विंग-दूर dwsign।
सी।उपलब्ध अनूठी शैली बड़े कोण वाले लोहे के छिद्रण और बड़े चैनल छिद्रण की अनुमति देती है।
डी।त्वरित परिवर्तन युग्मन नट और आस्तीन तेजी से प्रतिस्थापन परिवर्तन के लिए
इ।नियमों के साथ बड़े दो टुकड़े गेजिंग टेबल और मानक उपकरण के रूप में रुकें।



नॉचिंग स्टेशन
एक।कोण और फ्लैट बार के नायाब काटने के लिए अद्वितीय डिजाइन।
बी।सटीक स्थिति के लिए विद्युत इंटरलॉक सुरक्षा गार्ड और तीन गेजिंग स्टॉप।
सी।अच्छी दृश्यता के लिए हवादार डिवाइस के साथ।
डी।नॉचिंग स्टेशन में सामग्री स्टॉप के साथ एक बड़े आकार की टेबल भी है।



बैकगेज डिवाइस
एक।3 सहायक पैरों के साथ।
बी।ठीक समायोजन सटीक कटौती का आश्वासन देता है।
सी।सुरक्षा और विश्वसनीयता के लिए पूरी तरह से संरक्षित विद्युत कठोरता।
डी।उच्च दक्षता उत्पादकता के लिए बड़ा संपर्क बटन।







मुख्य तकनीकी पैरामीटर,



नमूना
Q35Y-12
छिद्रण दबाव (टी)
35T
मैक्स।शीट प्लेटों की मोटाई काटना (मिमी)
12
सामग्री की ताकत (एन / मिमी²)
450
कतरनी का कोण (°)
फ्लैट बार कतरनी (टी × डब्ल्यू) (मिमी)
12×160 6×300
मैक्स।सिलेंडर स्ट्रोक की लंबाई (मिमी)
35
यात्राओं की आवृत्ति (समय/मिनट)
10-18
गले की गहराई (मिमी)
115
पंच गहराई (मिमी)
12
मैक्स।छिद्रण व्यास (मिमी)
25
मोटर शक्ति (किलोवाट)
4
कुल मिलाकर आयाम (एल × डब्ल्यू × एच) (मिमी)
950×550×1800
वजन (किग्रा)
900











हाइड्रोलिक पंचिंग शीयरिंग नॉटिंग मशीन की विस्तृत तस्वीरें



Q35Y-12 35 टन आयरनवर्कर मेटल शीयर हाइड्रोलिक पंच कटिंग मशीन 0

Q35Y-12 35 टन आयरनवर्कर मेटल शीयर हाइड्रोलिक पंच कटिंग मशीन 1





Q35Y-12 35 टन आयरनवर्कर मेटल शीयर हाइड्रोलिक पंच कटिंग मशीन 2 Q35Y-12 35 टन आयरनवर्कर मेटल शीयर हाइड्रोलिक पंच कटिंग मशीन 3

Q35Y-12 35 टन आयरनवर्कर मेटल शीयर हाइड्रोलिक पंच कटिंग मशीन 4 Q35Y-12 35 टन आयरनवर्कर मेटल शीयर हाइड्रोलिक पंच कटिंग मशीन 5



Q35Y-12 35 टन आयरनवर्कर मेटल शीयर हाइड्रोलिक पंच कटिंग मशीन 6





मोल्ड और ब्लेड,



Q35Y-12 35 टन आयरनवर्कर मेटल शीयर हाइड्रोलिक पंच कटिंग मशीन 7Q35Y-12 35 टन आयरनवर्कर मेटल शीयर हाइड्रोलिक पंच कटिंग मशीन 8Q35Y-12 35 टन आयरनवर्कर मेटल शीयर हाइड्रोलिक पंच कटिंग मशीन 9
