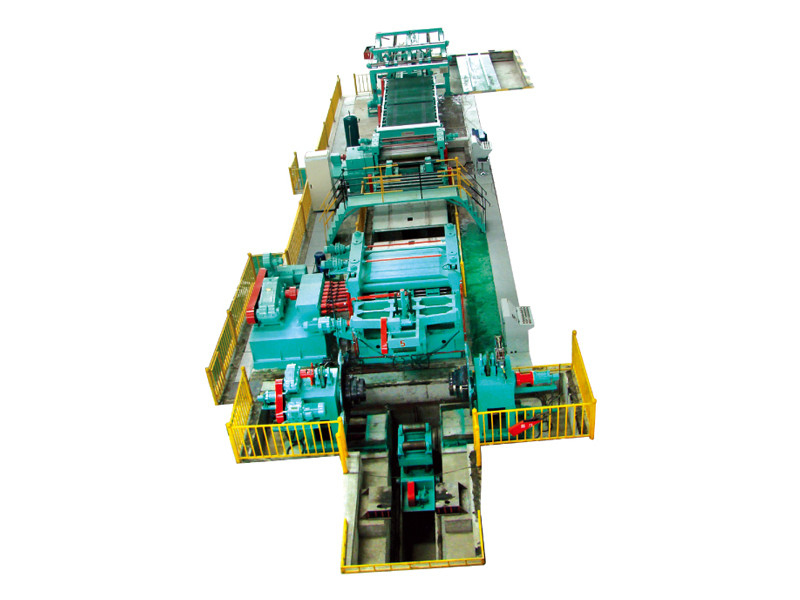

हॉट रोल्ड एचआर स्लीटिंग लाइन पिकलिंग स्टील कॉइल स्लीटिंग मशीन अनकोइलर शीयरिंग स्टैकिंग

एचआर / पिकलिंग स्टील कॉइल अनकॉइलिंग-लेवलिंग-शेरिंग-स्टैकिंग सीएनसी कट टू लेंथ प्रोडक्शन लाइन

प्रदर्शन और विशेषताएं:

1. उच्च परिशुद्धता।"फोर-हाई" और "सिक्स-हाई" लेवलर्स का उपयोग करके शीट्स की अत्यधिक सही समतलता।

2. लेवलिंग मशीन में बैक-अप रोल की पंक्तियों के पास पहुंचकर एज वेव और सेंटर बकल को हटाना।

3. उच्च उत्पादन क्षमता और प्रवाह दर टूलिंग समय और उच्च उत्पादन गति के कठोर mimimizaiton द्वारा।

4. चादरों की सटीक कटाई सटीकता और कोणीयता।

5. एज-ट्रिमिंग शीयर और कट-टू-लेंथ शीयर द्वारा थोड़ा गड़गड़ाहट के साथ काटना।

6. व्यक्तिगत स्टैकिंग सिस्टम का उपयोग करके उच्च स्टैकिंग सटीकता।

यह लाइन इसके लिए लागू है:

1. कुंडल प्लेट की सामग्री: कार्बन स्टील, (अचार प्लेट≤4 मिमी)
2. पट्टी के तार की मोटाई: 1-6 मिमी
3. संसाधित कुंडलित प्लेट की चौड़ाई: 800-2000 मिमी
4. कुंडलित प्लेट आईडी: ф508mm--ф610mm--760mm
5. कुंडलित प्लेट आयुध डिपो: ≤ф2200mm
6. कुंडलित प्लेट का वजन: 30T

तकनीकी मापदण्ड:

1. समतल करने की गति: 0—60 मी/मिनट
2. काटने की लंबाई की शुद्धता: ± 0.5 मिमी (2 मिमी की मोटाई से, 2000 मिमी की लंबाई)
3. विकर्ण सहिष्णुता: ± 1.0 मिमी (2000 मिमी की लंबाई से)
4. काटने की गति: ≤20 पीसी / मिनट (2000 मिमी की लंबाई से)
5. सामग्री स्टैकिंग की लंबाई: 1000-6000 मिमी (डिस्चार्ज डिवाइस साइड और बैक, प्रत्येक एक सेट)
6. मैक्स।स्टैकिंग के लिए ऊंचाई: 500 मिमी
7. मोटर की कुल शक्ति: लगभग 240KW

रचित डिवाइस:

1. कुंडल काठी;
2. कुंडल ट्रॉली;
3. डबल हाइड्रोलिक विस्तार uncoiler;
4. हाइड्रोलिक दबाने और मार्गदर्शक, फावड़ा सिर डिवाइस;
5. पिंच और प्री-लेवलर;
6. मध्यवर्ती पुल;
7. पार्श्व रजिस्टर डिवाइस;
8. लेवलिंग मशीन और लम्बाई गेज मशीन;
9. कतरने की मशीन;
10. पट्टा कन्वेयर;
11. संग्रह के लिए फ़्रेम;
12. एक्स-आकार उठाने की मेज;
13. अनलोडिंग कार 2 सेट;
14. हाइड्रोलिक और वायवीय प्रणाली;
15.  इलेक्ट्रिक कैबिनेट और ऑपरेशन पैनल
