उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रोडक्ट का नाम: | 16X2200mm कॉइल लेवलिंग, कटिंग प्लेट्स लाइन जस्ती या कार्बन या स्टेनलेस स्टील शीट | आवेदन: | मैन्युफैक्चरिंग प्लांट शीट मेटल कटिंग, कट-टू-लेंथ, स्लिटिंग लाइन |
|---|---|---|---|
| कुंडल सामग्री: | कार्बन स्टील का तार, स्टेनलेस स्टील का तार, एल्यूमीनियम का तार | टच स्क्रीन: | व्यून्यू या सीमेंस |
| नियंत्रण प्रणाली: | सीमेंस या ओमरोन पीएलसी, | पलटनेवाला: | पार्कर, यूरोथर्म, सीमेंस |
| सामग्री का तार मोटाई: | 3-12.0mm; 3-12.0 मिमी; 4x16mm 4x16 मिमी | कुंडलित प्लेट आईडी: | एफ़508 मिमी--एफ़610 मिमी--एफ़760 मिमी |
| Max. मैक्स। Coiled plate OD कुंडलित प्लेट ओडी: | 2200 मिमी | चौड़ाई: | 800 ~ 2200 मिमी |
| कुंडल वजन (टी): | 30 टन | लाइन की गति: | 0-30 मी / मिनट |
| कतरन लंबाई: | 2000-12000 मिमी | लेवलिंग सटीकता: | 0.5 ± मिमी / मी |
| डेकोइलर: | हाइड्रोलिक, डबल सिर | कुल रेटेड पावर: | 140 -280 किलोवाट |
| वोल्टेज: | 220V/380V/415V/600V, 50HZ/60HZ, 3Ph | रंग: | हरा, नीला, सफेद, या अनुकूलित |
| गारंटी: | स्थापना और परीक्षण के 12 महीने बाद। | बिक्री के बाद सेवा प्रदान की: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स, वीडियो तकनीकी सहायता |
| हाई लाइट: | सीएनसी कॉइल लंबाई लाइनों पीएसएल,सीआर स्लिटिंग मशीन पीएसएल,घंटा स्लिटिंग लाइन पीएसएल में कटौती |
||

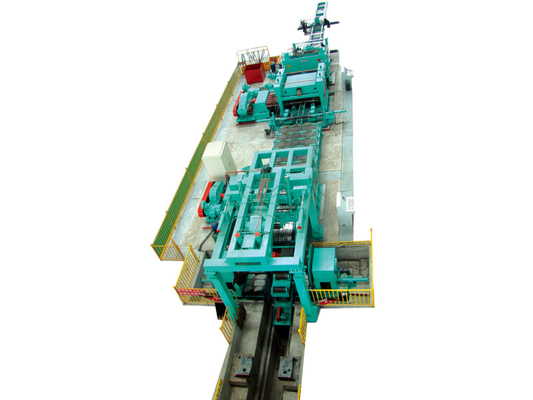

हैवी ड्यूटी एचआर स्टील कॉइल लेवलिंग और कटिंग मशीन सीएनसी कट टू लेंथ लाइन
प्रदर्शन और विशेषताएं:
उत्पादन लाइन के इस सेनियों का उपयोग विभिन्न प्रकार के एचआर कॉइल्स को फ्लैट प्लेटों में अनकॉइलिंग, लेवलिंग और कटिंग प्रक्रिया के माध्यम से काटने के लिए किया जाता है।
इस लाइन में कॉइल कार डबल हेड अनकॉइलर, हाइड्रोलिक पिंच और कॉइल पीलर, प्री-लेवलर, गाइडिंग डिवाइस फिनिश लेवलर, एनकोडर लेंथ गेज, शीयर, स्टैकर, इलेक्ट्रिक कंट्रोल सिस्टम, हाइड्रोलिक सिस्टे शामिल हैं।मी, आदि
तकनीकी प्रक्रिया और पैरामीटर:
एज-ट्रिमिंग और लेवलिंग की प्रक्रिया:
डिस्चार्जिंग-अनकॉइलिंग-प्रेसिंग एंड गाइडिंग-पिंच और प्री-लेवलिंग-गाइडिंग-एज-ट्रिमिंग-स्क्रैप वाइन्डर-गाइडिंग-लेवलिंग-कोड और गेज-कट टू लेंथ-पिंच एंड फॉलिंग-कलेक्टिंग-अनलोडिंग।
प्रमुख तकनीकी पैरामीटर:
| वस्तु | पैरामीटर | |
| विशेष विवरण | सामग्री | कार्बन स्टील प्लेट Q235 |
| मोटाई | 3 मिमी - 12 मिमी | |
| चौड़ाई | 800 मिमी - 2200 मिमी | |
| कुंडल प्लेट आईडी | φ500mm—φ800mm | |
| कुंडल प्लेट ओडी | φ1000mm—φ2100mm | |
| मैक्स।वज़न | 35टी | |
| उत्पाद के विनिर्देश को समाप्त करें | काटने के लिए गेज की लंबाई | 2000 मिमी - 12000 मिमी |
|
काटना परिशुद्धता: लंबाई सहनशीलता विकर्ण सहिष्णुता अन्य |
± 1.5 मिमी ± 2.0 मिमी GB/T709-88 शर्त के अनुसार |
|
| समतल करने की गति | 0—26 मी/मिनट | |
| एज-ट्रिमिंग अधिकतम मोटाई | 12 मिमी | |
|
स्क्रैप चौड़ाई: 3mm-5mm 6 मिमी-12mm |
कॉइल की मोटाई से 1.5 गुना to3.0 गुना कुंडल की मोटाई से अधिक |
|
| रेखा की ऊँचाई | 800 मिमी | |
| नमूना | 2-8x2000 मिमी | 3-12x2200 मिमी | 4-16x2200 मिमी |
| मोटाई (स्टील प्रकार Q235 पर आधारित) | 2-8 मिमी | 3-12 मिमी | 4-16 मिमी |
| चौड़ाई | 900-2000 मिमी | 900-2200 मिमी | 900-2200 मिमी |
| कुंडल वजन | 30टी | 35टी | 35टी |
| काटने की सहनशीलता | ± 1 मिमी | ± 1 मिमी | ± 1 मिमी |
| कतरन लंबाई | 1000-8000 मिमी | 2000-12000 मिमी | 2000-12000 मिमी |
| समतल करने की गति | 0-28 मी / मिनट | 0-25 मी / मिनट | 0-25 मी / मिनट |
| कब्जा किया हुआ क्षेत्र | 28x9 मी | 35x10 मी | 38x10 मी |
| शक्ति | 140 किलोवाट | 220kw | 280 किलोवाट |
निर्मित उपकरण/उपकरण:
| नहीं। | उपकरण | मात्रा |
| 1 | वी के आकार का कुंडल काठी | 2 पीसी |
| 2 | हाइड्रोलिक कॉइल कार | 1 टुकड़ा |
| 3 | हाइड्रोलिक अनकॉइलर | 2 पीसी |
| 4 | दबाने और मार्गदर्शन करने के लिए हाइड्रोलिक प्री-लेवलिंग मशीन, फावड़ा सिर, चुटकी | 1 सेट |
| 5 | संक्रमणकालीन वर्कटेबल नंबर 1 (4 मी) | 1 टुकड़ा |
| 6 | हाइड्रोलिक गाइडिंग डिवाइस नंबर 1 | 1 टुकड़ा |
| 7 | धार ट्रिमिंग करने वाली मशीन | 1 टुकड़ा |
| 8 | हाइड्रोलिक स्क्रैप वाइन्डर | 1 सेट |
| 9 | संक्रमणकालीन वर्कटेबल नंबर 2 (4 मी) | 1 टुकड़ा |
| 10 | गाइडिंग डिवाइस नंबर 2 | 1 टुकड़ा |
| 11 | लेवलिंग मशीन | 1 सेट |
| 12 | कोड और गेज डिवाइस (टेल प्लेट पिंच) | 1 सेट |
| 13 | बाल काटना मशीन 13 × 2500 मिमी | 1 टुकड़ा |
| 14 | पेंडुलम पिंच डिवाइस | 1 टुकड़ा |
| 15 | अनलोडिंग डॉली (स्टेकर) | 1 सेट |
| 16 |
हाइड्रोलिक प्रणाली और वायवीय प्रणाली (उपयोगकर्ता-स्वयं द्वारा वायु स्रोत) |
1 सेट |
| 17 | विद्युत नियंत्रण प्रणाली | 1 सेट |
