कार्बन स्टील एल्युमिनियम स्टेनलेस स्टील का तार काटने की मशीन लेवलर एचआर कोल्ड रोल्ड

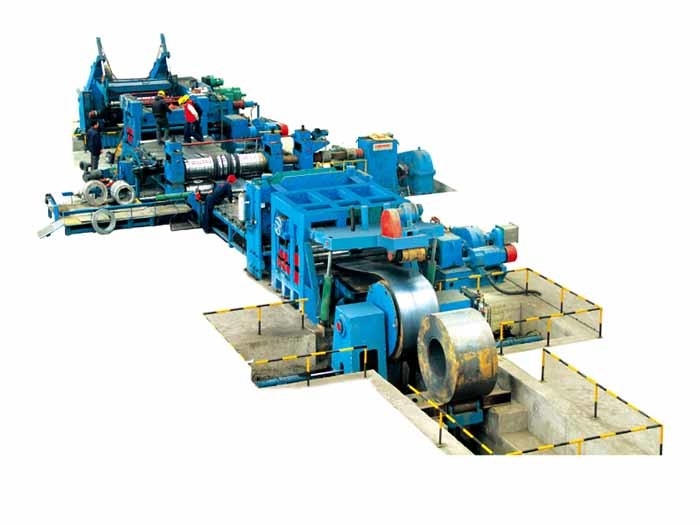

कार्बन स्टील स्टेनलेस स्टील और एल्युमिनियम कॉइल के लिए एचआर और कोल्ड रोल्ड स्टील कॉइल लेवलिंग और कटिंग मशीन

प्रदर्शन और विशेषताएं:

कट-टू-लेंथ प्रोडक्शन लाइन की इस श्रृंखला का उपयोग विभिन्न प्रकार के एचआर/पिकलिंग कॉइल्स को अनकॉइलिंग, लेवलिंग और कटिंग प्रक्रिया के माध्यम से फ्लैट प्लेटों में काटने के लिए किया जाता है।

इस लाइन में कॉइल कार, डबल हेड अनकॉइलर, हाइड्रोलिक पिंच और कॉइल पीलर, प्री-लेवलर, गाइडिंग डिवाइस, फिनिश लेवलर, सर्वो लेंथ गेज, शीयर, बेल्ट कन्वेयर, रिवर्सल डिस्चार्जिंग ट्राम, स्टेकर, अनलोडिंग कार्ट, इलेक्ट्रिक कंट्रोल सिस्टम, हाइड्रोलिक शामिल हैं। प्रणाली, आदि

सीएनसी शीट अनकॉइलिंग और लेवलिंग शीयर लाइन का उपयोग मुख्य रूप से कोल्ड रोलिंग और हॉट रोलिंग कॉइल्स को फिक्स्ड-लेंथ शीट्स के विभिन्न आकारों में समतल करने के लिए किया जाता है।वाहन निर्माण, घरेलू उपकरण, स्विचगियर, इस्पात कार्यालय की आपूर्ति, स्टेनलेस स्टील की रसोई की आपूर्ति, मशीन निर्माण और अन्य उद्योगों के लिए लागू।

यह लाइन इसके लिए लागू है:

1. कुंडल प्लेट की सामग्री: कार्बन स्टील, (अचार प्लेट≤4 मिमी)
2. पट्टी के तार की मोटाई: 1-6 मिमी
3. संसाधित कुंडलित प्लेट की चौड़ाई: 800-2000 मिमी
4. कुंडलित प्लेट आईडी: ф508mm--ф610mm--760mm
5. कुंडलित प्लेट आयुध डिपो: ≤ф2200mm
6. कुंडलित प्लेट का वजन: 30T

तकनीकी मापदण्ड:

1. समतल करने की गति: 0—80 मी/मिनट
2. काटने की लंबाई की शुद्धता: ± 0.5 मिमी (2 मिमी की मोटाई से, 2000 मिमी की लंबाई)
3. विकर्ण सहिष्णुता: ± 1.0 मिमी (2000 मिमी की लंबाई से)
4. काटने की गति: ≤20 पीसी / मिनट (2000 मिमी की लंबाई से)
5. सामग्री स्टैकिंग की लंबाई: 1000-6000 मिमी (डिस्चार्ज डिवाइस साइड और बैक, प्रत्येक एक सेट)
6. मैक्स।स्टैकिंग के लिए ऊंचाई: 500 मिमी
7. मोटर की कुल शक्ति: लगभग 240KW

रचित डिवाइस:

1. कुंडल काठी;
2. कुंडल कार;
3. हाइड्रोलिक विस्तार uncoiler;
4. हाइड्रोलिक दबाने और मार्गदर्शक, फावड़ा सिर डिवाइस;
5. पिंच और प्री-लेवलर;
6. मध्यवर्ती पुल;
7. पार्श्व रजिस्टर डिवाइस;
8. लेवलिंग मशीन (फिनिश लेवलिंग) और लेंथ गेज मशीन;
9. लंबाई मशीन में कटौती;
10. पट्टा कन्वेयर;
11. संग्रह के लिए फ़्रेम;
12. एक्स-आकार उठाने की मेज;
13. अनलोडिंग कार 2 सेट (साइड और बैक, प्रत्येक एक सेट के साथ);
14. हाइड्रोलिक वायवीय प्रणाली;
15.  बिजली प्रणाली
