उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रोडक्ट का नाम: | 6X1600mm स्टील कॉइल्स स्लीटिंग लेवलिंग और संयुक्त लाइन काटने, गैल्वेनाइज्ड, कार्बन, स्टेनलेस स्टील क | आवेदन पत्र: | शीट मेटल प्रोसेसिंग, स्लीटिंग लेवलिंग, कट-टू-लेंथ और कटिंग स्टील कॉइल |
|---|---|---|---|
| कुंडल सामग्री: | कार्बन स्टील का तार, स्टेनलेस स्टील का तार, एल्यूमीनियम का तार | कच्चा माल: | कार्बन स्टील, जस्ती शीट, स्टेनलेस स्टील |
| सामग्री कुंडल मोटाई: | 1-6mm; 1-6 मिमी; 2-8mm; 2-8 मिमी; 3-12mm 3-12 मिमी | कुंडल वजन (टी): | 30 टन |
| डेकोइलर: | हाइड्रोलिक, डबल हेड | चौड़ाई: | 800~2200mm |
| काटने की गति: | 0-50 मीटर / मिनट | समतल और काटने की गति: | 0-28मी/मिनट |
| Min. न्यूनतम। Slitting Width काटने की चौड़ाई: | 25mm; 25 मिमी; 100mm 100 मिमी | स्लाईटिंग लाइनों की संख्या: | 5 - 30 पंक्तियाँ |
| टच स्क्रीन: | व्यून्यू या सीमेंस | नियंत्रण प्रणाली: | सीमेंस या ओमरोन पीएलसी, |
| पलटनेवाला: | पार्कर, यूरोथर्म, सीमेंस | कुल रेटेड शक्ति: | 300kw - 1050kw |
| वोल्टेज: | 220V/380V/415V/600V, 50HZ/60HZ, 3Ph | ऑपरेशन ऊंचाई: | 600 मिमी - 800 मिमी |
| चाकू धुरी व्यास: | dia. दीया। 320mm 320mm | चाकू सामग्री: | एच13के |
| रंग: | नीला, सफेद, या अनुकूलित | अधिकृत क्षेत्र: | 38x12M; 38x12M; 56x12M 56x12M |
| बंधकत्व: | 12 महीने | बिक्री के बाद सेवा प्रदान की गई: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर, वीडियो तकनीकी सहायता |
| नाम: | एचआर स्टील कॉइल लंबाई लाइन में कटौती, परमाणु मिनी स्लीटिंग मशीन, स्टील कॉइल स्लीटिंग और लंबाई मशीन त | ||
| हाई लाइट: | decoiling मशीन लंबाई में कटौती,समतल decoiling मशीन लंबाई लाइन के लिए कुंडल कटौती,ट्रांसफार्मर लेमिनेशन के लिए कुंडल लंबाई लाइन में कटौती |
||

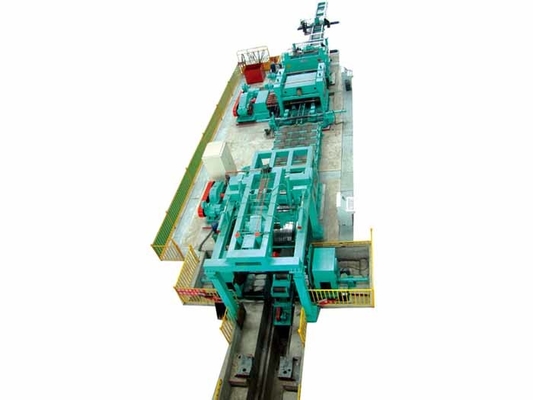

हॉट-रोल्ड कॉइल अनकॉइलिंग-स्लिटिंग-लेवलिंग-कट-टू- लेंथ-कटिंग-स्टैकिंग संयुक्त उत्पादन लाइन
प्रदर्शन और विशेषताएं:
इस संयुक्त उत्पादन लाइन में अनकॉइलर, फीडर, पिंच, प्री-लेवलर, स्क्रैप शीयर, एक्सचेंज्ड डबल स्लीटर, स्क्रैप कॉइलर, फाइन लेवलर, शीयर, स्टेकर, अनकॉइलर आदि शामिल हैं। इसका उपयोग स्टील कॉइल को आवश्यक चौड़ाई और लंबाई में काटने के लिए किया जाता है। इस्पात संरचना, एच बीम, ऑटोमोबाइल बीम, पाइप वेल्डिंग, ठंड बनाने, छिद्रण, आदि के निर्माण के लिए सामग्री का उत्पादन करने के लिए।
स्लिटिंग लाइन पीएलसीनियंत्रण, मानव-मशीन इंटरफ़ेस, उच्च स्तर के स्वचालन, सरल संचालन और विश्वसनीय के अनुसार।
इसका उपयोग स्टेनलेस स्टील, कार्बन स्टील, लोहा, एल्यूमीनियम, जस्ती टेप, तांबे और अन्य सामग्रियों के धातु के कॉइल को संसाधित करने के लिए किया जा सकता है।यह व्यापक रूप से वेल्डिंग पाइप, ऑटोमोबाइल, घड़ी, धातु निर्माण सामग्री, औद्योगिक संयंत्र और अन्य क्षेत्रों में उपयोग किया जाता है।
तकनीकी प्रक्रिया:
प्रक्रिया बह रही है,
प्रक्रिया प्रवाह: फीडिंग अनकॉइलिंग प्रेसिंग लेड क्लैम्पिंग प्रारंभिक सुधार रफ लेवलिंग कटिंग हेड शीयर ट्रांजिशन वर्कटेबल गाइडिंग स्लिटिंग (डबल ब्लेड सीट) टेक-अप एज वायर ━ प्री सेपरेशन और प्रेस मटेरियल मैकेनिज्म ट्रांजिशन टेबल गाइडिंग लेवलिंग लंबाई में कटौती क्रॉस कटिंग ब्लैंकिंग डिस्चार्जिंग मैनुअल पैकिंग।
एसएलसी के मुख्य तकनीकी पैरामीटर- (1-6) x1600 मिमी,
| 1. | सामग्री |
हॉट रोल्ड कार्बन स्टील मैंबी460MPaएस≤235MPa |
| 2. | स्टील की मोटाई | 1 मिमी ~ 6 मिमी |
| 3. | स्टील की चौड़ाई | 800~1600mm |
| 4. | कुंडल ओडी | 800 ~ 2000 मिमी |
| 5. | कुंडल आईडी | Φ508━Φ610mm━Φ760mm |
| 6. | स्टील का तार वजन | 30 टन |
| 7. | चाकू धुरी व्यास | 320mm； |
| 8. | ब्लेड कठोरता | एचआरसी56°-59° |
| 9. | ब्लेड विनिर्देश |
320 मिमी × φ480 मिमी × 10 मिमी 320 मिमी × φ480 मिमी × 20 मिमी |
| 10. | ब्लेड सामग्री | एच13के |
| 1 1। | भट्ठा मात्रा |
6 मिमी / 24 स्ट्रिप्स 5 मिमी / 30 स्ट्रिप्स 4 मिमी / 35 स्ट्रिप्स 3 मिमी / 40 स्ट्रिप्स |
| 12. | रोलर व्यास को सीधा करना | Φ160mm |
| 13. | रोलर दूरी को सीधा करना | Φ188mm |
| 14. | कट-टू-लेंथ स्कैप | 2000 मिमी - 6100 मिमी |
| 15. | स्लीटिंग चौड़ाई परिशुद्धता | ± 0.1 मिमी |
| 16. | लंबाई परिशुद्धता काटना | ± 1.5 मिमी |
| 17. | विकर्ण परिशुद्धता | ± 1.5 मिमी |
| 18. | न्यूनतम।काटने की चौड़ाई | 25 मिमी |
| 19. | काटने की गति | 0-50 मीटर / मिनट |
| 20. | समतल गति | 0-28मी/मिनट |
| 21. | मैक्स।काटने की मोटाई | 6 मिमी |
| 22. | स्क्रैप वाइन्डर चौड़ाई | ≥1.5 गुना प्लेट की मोटाई |
| 23. | कार्य तालिका की ऊंचाई | 800 मिमी |
| 24. | शक्ति | 380V/50HZ/3ph |
तकनीकी मापदंड:
| नमूना | 3-12x2200 मिमी | 4-16x2200 मिमी | 5-20x2200 मिमी |
| मोटाई (स्टील प्रकार Q235 पर आधारित) | 3-12 मिमी | 4-16 मिमी | 5-20 मिमी |
| चौड़ाई | 900-2200 मिमी | 900-2000 मिमी | 900-2200 मिमी |
| कुंडल वजन | 35T | 35T | 35T |
| चौड़ाई समाप्त करें | 80mm | 100 मिमी | ≥150mm |
| स्लीटिंग स्ट्रिप्स | 7 | 5 | 3 |
| बैठने की गति | 0-30मी/मिनट | 0-25 मीटर / मिनट | 0-20 मीटर / मिनट |
| अधिकृत क्षेत्र | 48x11m | 50x11m | 56x11m |
| शक्ति | 630kw | 820kw | 1050kw |
लाइन के मुख्य घटक:
| नहीं | नाम | मात्रा |
| 1. | वी-टाइप स्टोरेज प्लेटफॉर्म | 2 यूनिट |
| 2. | हाइड्रोलिक फीडिंग ट्रॉली | एक इकाई |
| 3. | हाइड्रोलिक डबल हेड अनकोइलर | 1 जोड़ी |
| 4. | हाइड्रोलिक प्रेस पिंच और रफ लेवलिंग डिवाइस | एक इकाई |
| 5. | हाइड्रोलिक कतरनी (प्लेट सिर काटने) | एक इकाई |
| 6. | संक्रमण तालिका 1 | एक इकाई |
| 7. | हाइड्रोलिक गाइड तंत्र 1 | एक इकाई |
| 8. | स्लिटर (डबल स्लिटर एक्सचेंज) | 2 यूनिट |
| 9. | हाइड्रोलिक स्क्रैप वाइन्डर | 2 यूनिट |
| 10. | पूर्व पृथक्करण और प्रेस सामग्री तंत्र | एक इकाई |
| 1 1। | संक्रमण तालिका 2 | एक इकाई |
| 12. | हाइड्रोलिक मार्गदर्शक तंत्र 2 | एक इकाई |
| 13. | स्ट्रेटनिंग मशीन (लेवलर) | एक इकाई |
| 14. | लंबाई तंत्र में कटौती | एक इकाई |
| 15. | हाइड्रोलिक कतरनी 8x2000mm | एक इकाई |
| 16. | हाइड्रोलिक एक्स-टाइप लिफ्टिंग प्लेटफॉर्म | एक इकाई |
| 17. | बाएं / दाएं निर्वहन मंच | 2 यूनिट |
| 18. | हाइड्रोलिक प्रणाली | 1 सेट |
| 19. | हवाई प्रणाली | 1 सेट |
| 20. | विद्युत नियंत्रण प्रणाली | 1 सेट |
