उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| स्थिति: | नया | प्रोडक्ट का नाम: | एल्यूमीनियम प्लेट सीएनसी मशीनिंग केंद्र, सीएनसी राउटर |
|---|---|---|---|
| नाम: | ठीक एल्यूमीनियम प्लेट सीएनसी राउटर | प्रतीक चिन्ह: | पीएसएल, OEM |
| सामग्री क्षमता: | एल्यूमिनियम प्लेट और प्रोफाइल, कॉपर प्लेट, पीवीसी | आवेदन पत्र: | औद्योगिक एल्यूमिनियम प्लेट और प्रोफाइल प्रसंस्करण |
| सीएनसी मशीनिंग या नहीं: | सीएनसी मशीनिंग | सर्विस: | अनुकूलित OEM, सीएनसी मशीनिंग, निर्माता: |
| सीएनसी या नहीं: | सीएनसी, हाँ | ड्राइंग प्रारूप: | पीडीएफ/डीडब्ल्यूजी/आईजीएस/एसटीपी/आदि |
| उपकरण: | सीएनसी मशीनिंग केंद्र, मशीन | राउटर क्षमता: | 2000 x 4000mm; 2000 x 4000 मिमी; 2000 x 6000mm 2000 x 6000 मिमी |
| कटिंग और मिलिंगस्पीड: | 800-2500 मिमी / मिनट | खिला अक्ष: | एक्स अक्ष / वाई अक्ष / जेड अक्ष |
| खिला दर: | एक्स अक्ष / वाई अक्ष / जेड अक्ष: 42/32/18 मीटर / मिनट | पोजिशनिंग की शुद्धता: | 0.08 मिमी |
| धुरी: शक्ति / गति: | 7.5kw / 18000 आरपीएम | आयाम (एल * डब्ल्यू * एच): | 6900x3200x1755 मिमी |
| हवा का दबाव: | 6~8 किग्रा/सेमी2 | उपकरण की स्थिति: | 6 stations; 6 स्टेशन; 8 stations 8 स्टेशन |
| वज़न: | 6.5T | वोल्टेज: | 220V/380V/415V, 50HZ/60HZ |
| रंग: | चांदी सफेद, अनुकूलित | गारंटी: | 1 वर्ष |
| बिक्री के बाद सेवा प्रदान की गई: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स, वीडियो तकनीकी सहायता, ऑनलाइन समर्थन | ||
| हाई लाइट: | सीएनसी रूटर लकड़ी काटने की मशीन,सीएनसी रूटर मिलिंग उत्कीर्णन मशीन,लकड़ी सीएनसी रूटर काटने की मशीन |
||

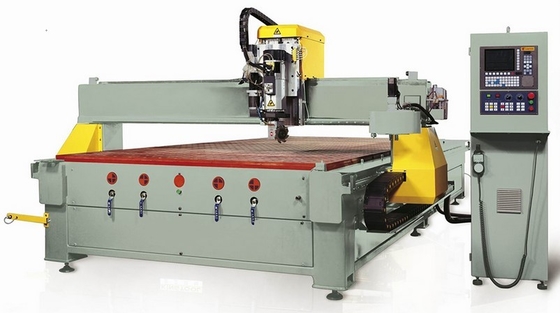

बड़े आकार 2060 एटीसी एल्यूमीनियम प्लेट सीएनसी राउटर काटने मिलिंग मशीन सीएनसी पैनल मशीनिंग केंद्र
विस्तृत उत्पाद विवरण:
1. विभिन्न प्रकार की शीट धातु और एल्यूमीनियम, च्यूट और कीहोल के आकार के छेद, काटने और अन्य मशीनिंग प्रक्रियाओं के लिए बढ़ते छेद।
2. सभी छेदों, स्लॉट्स को पूरा करने के लिए कोई वैक्यूम स्थिरता नहीं, एक ही काम करने वाले विमान को काटने के लिए, उच्च दक्षता के साथ।
3. उच्च गुणवत्ता वाले आयातित जर्मन पीए सीएनसी सिस्टम का उपयोग करके, इसका एक अच्छा यूजर इंटरफेस है।
4. आयातित इतालवी एचएसडी हाई पावर एयर कूल्ड हाई-स्पीड स्पिंडल का उपयोग, सभी ड्रिलिंग मिलिंग के उच्च गुणवत्ता वाले समापन।
5. उच्च गुणवत्ता वाली यास्कावा सर्वो मोटर, ताइवान से आयातित बॉल स्क्रू और नैतिक, और एनएसके रैखिक स्लाइड बीयरिंग और अन्य एजेंसियों को यह सुनिश्चित करने के लिए कि डिवाइस में उच्च सटीकता है।
6. किसी भी कोण पर स्वचालित सर्वो-नियंत्रित सी-अक्ष, किसी भी कोण को काटने के लिए स्लॉट किया जा सकता है।
7. सी अक्ष कोण सिर डिवाइस 120-Φ215 मिमी (वैकल्पिक) ब्लेड देखा जा सकता है।
8. छह घूर्णन पत्रिका के साथ मोबाइल स्टेशन, स्वचालित उपकरण परिवर्तन।
9. सुरक्षात्मक उपकरण में वायवीय क्लैंपिंग और स्वचालन प्रणाली है।
10. स्प्रे शीतलन प्रणाली का उपयोग, उपकरण शीतलन उपचार।
| मुख्य तकनीकी पैरामीटर: | ||
| मशीन का प्रकार | केटी-4020 | केटी-6020 |
| कार्य क्षेत्र: एक्स अक्ष / वाई अक्ष / जेड अक्ष | 4020/2020/200 मिमी | 6000/2020/200 मिमी |
| प्रेसिजन: पोजिशनिंग | ±0.08 मिमी | |
| repeatability | ±0.02 मिमी | |
| ड्रिलिंग और मिलिंग लंबवतता | 0.1/100 मिमी | |
| बेलनाकारता | 0.1 मिमी | |
| काटने की सतह की सतह खुरदरापन | रा12.5 उम | |
| खिला दर: एक्स अक्ष / वाई अक्ष / जेड अक्ष | 42/32/18 मीटर/मिनट | |
| सी अक्ष | 300r/मिनट | |
| उपकरण बदलने का समय | 20s | |
| धुरी: शक्ति / गति | 7.5kw / 18000 आरपीएम | |
| सर्वो मोटर (यास्कावा): एक्स-अक्ष / वाई अक्ष / जेड अक्ष / सी-अक्ष / आर (टूल स्टोर) | 0.85+0.85/0.85/0.85/0.4/0.4 किलोवाट | |
| ड्रिलिंग और मिलिंग चक व्यास | Φ16/देखा ब्लेड Φ120~Φ215 मिमी | |
| वोल्टेज / कुल शक्ति | 380 वी 50 एचजेड/10 किलोवाट | |
| कुल आयाम: | 4900×3200×1755 मिमी |
6900x3200x1755 मिमी |
| नियंत्रण बॉक्स आयाम: | 600×1400×1800 मिमी | |
| आवश्यक शक्ति स्रोत: | 20 केवीए | |
| हवा का दबाव | 6~8 किग्रा/सेमी2 | |
उपकरण विन्यास:
1 स्पिंडल मोटर: 7.5KW (ATC) HSD इटली ने हाई-स्पीड मोटराइज्ड स्पिंडल का आयात किया;
2 सभी इस्पात संरचना फ्रेम: तनाव उपचार, सटीक मशीनिंग;
3 गाइड रेल: एक्स, वाई, जेड अक्ष आयातित रैखिक गाइड रेल (ताइवान HIWIN सटीक गाइड रेल) हैं;
4 एक्स, वाई अक्ष संचरण: आयातित उच्च परिशुद्धता गियर रैक ड्राइव (जापान केएचके) का उपयोग;
5 जेड शाफ्ट ट्रांसमिशन: आयातित उच्च परिशुद्धता बॉल स्क्रू ड्राइव (ताइवान HIWIN);
6 उपकरण की स्थिति: 6 स्टेशन मोबाइल रोटरी उपकरण पुस्तकालय;इटली के 2 सेट ISO30 हैंडल का आयात करते हैं;.
7 उपकरण की लंबाई का पता लगाने के लिए लंबे डिटेक्टर के लिए स्वचालित उपकरण सेटिंग डिवाइस से लैस;
8 कार्य तालिका: टी प्रकार स्लॉट क्लैंपिंग डिवाइस के साथ वैक्यूम सोखना चार विभाजन तालिका;
9 ड्राइव सिस्टम: आयातित डिजिटल एसी ब्रशलेस सर्वो ड्राइव सिस्टम को अपनाना;
10 टोलाइन: जर्मन तकनीक;
11 स्प्रे कूलिंग डिवाइस 1 सेट
12 वैक्यूम पंप 1 सेट
13 पेशेवर औद्योगिक नियंत्रण ऑपरेटिंग सिस्टम, 1 सेट;
14 3डी पोर्टेबल नियंत्रक 1 सेट;
15 नियंत्रण बॉक्स: मुख्य विद्युत घटक, औद्योगिक नियंत्रण, नियंत्रण प्रणाली सभी आयात किए जाते हैं;
16 ऑपरेटिंग सिस्टम: जर्मन पीए नियंत्रण प्रणाली का उपयोग;
17 सीएनसी प्रणाली, सॉफ्टवेयर प्रणाली
