उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| स्थिति: | नया | प्रोडक्ट का नाम: | 4-अक्ष एल्यूमीनियम प्रोफाइल पीवीसी सीएनसी मशीनिंग केंद्र |
|---|---|---|---|
| नाम: | ठीक एल्यूमीनियम प्रोफ़ाइल सीएनसी ड्रिलिंग मिलिंग और काटने की मशीन | प्रतीक चिन्ह: | पीएसएल, OEM |
| सामग्री क्षमता: | एल्यूमिनियम मिश्र धातु प्लेट और प्रोफाइल, कॉपर प्रोफाइल, पीवीसी | आवेदन पत्र: | औद्योगिक एल्यूमीनियम मिश्र धातु प्लेट और प्रोफाइल प्रसंस्करण |
| सीएनसी मशीनिंग या नहीं: | सीएनसी बहु-अक्ष मशीनिंग | सीएनसी या नहीं: | सीएनसी, हाँ |
| सर्वो कुल्हाड़ियों: | 3-अक्ष, 4-अक्ष, 5-अक्ष | सर्विस: | अनुकूलित OEM, सीएनसी मशीनिंग, निर्माता: |
| मशीनिंग क्षमता: | 600 x 500 x 8500 मिमी; | खिला अक्ष: | एक्स अक्ष / वाई अक्ष / जेड अक्ष |
| चलने की दर: | एक्स अक्ष / वाई अक्ष / जेड अक्ष: 70/40/40 मीटर / मिनट | ए-अक्ष मोड़ कोण: | -110︒- +110︒ |
| पोजिशनिंग की शुद्धता: | 0.05 मिमी | फिर से स्थिति: | 0.02 मिमी |
| धुरी: शक्ति / गति: | 7.5kw / 24000 आरपीएम | कुल शक्ति: | 20 किलोवाट |
| आयाम (एल * डब्ल्यू * एच): | 11300x2500x3200 मिमी | उपकरण की स्थिति: | 6 stations; 6 स्टेशन; 8 stations 8 स्टेशन |
| वज़न: | 9.5t | वोल्टेज: | 220V/380V/415V, 50HZ/60HZ 20KVA |
| हवा का दबाव: | 6~8 किग्रा/सेमी2 | रंग: | चांदी सफेद, ग्रे-काले, अनुकूलित |
| बिक्री के बाद सेवा प्रदान की गई: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स, वीडियो तकनीकी सहायता, ऑनलाइन समर्थन | गारंटी: | 1 वर्ष |
| हाई लाइट: | 4 अक्ष सीएनसी एल्यूमिनियम काटने की मशीन,सीएनसी ड्रिल टैप मशीन,सीएनसी राउटर पीवीसी काटने की मशीन |
||

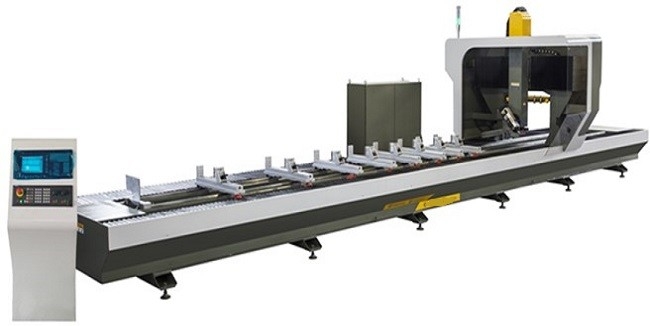

4-अक्ष सीएनसी मशीनिंग केंद्र एल्यूमीनियम मिश्र धातु प्रोफाइल पीवीसी सीएनसी काटने ड्रिलिंग मिलिंग और टैपिंग मशीन
विस्तृत उत्पाद विवरण:
यह एल्यूमीनियम मिश्र धातु प्रोफाइल, पीवीसी, हल्के मिश्र धातु और अन्य सामग्रियों की मिलिंग, ड्रिलिंग, काटने और अन्य प्रक्रियाओं के लिए उपयुक्त है।
एक बार की क्लैंपिंग उच्च कार्य कुशलता के साथ - 110 ~ + 110 के किसी भी कोण सतह के प्रसंस्करण को पूरा कर सकती है।
सीमेंस 828d सीएनसी प्रणाली से लैस, इसमें तेज संचालन, उत्कृष्ट प्रदर्शन और शक्तिशाली कार्य है।
इटैलियन एचएसडी हाई-स्पीड मोटराइज्ड स्पिंडल और सीमेंस सर्वो ड्राइव से लैस।
6/8 टूल पोजीशन वाली मोबाइल पत्रिका।स्थिरता स्वचालित रूप से काम करने की स्थिति की पहचान कर सकती है और खुद को स्थानांतरित और क्लैंप कर सकती है।
HIWIN बॉल स्क्रू, लीनियर गाइड रेल, इम्पोर्टेड रैक और ताइवान एयर-टेक न्यूमैमिक पार्ट्स को अपनाया जाता है।
उपकरण सुरक्षात्मक उपकरण, सुरक्षा संकेत और गलती अलार्म कार्यों से लैस है।
मुख्य तकनीकी पैरामीटर:
| मशीन का प्रकार | केटी-एस860-4 |
| मशीनिंग आयाम: एक्स-अक्ष यात्रा | 8500mm |
|
Y-अक्ष यात्रा (3-अक्ष) Y-अक्ष यात्रा (4-अक्ष) |
650mm 600 मिमी |
| Z-अक्ष यात्रा | 500 मिमी |
| ए-अक्ष कोण सीमा | - 110︒- +110︒ |
| कार्य क्षेत्र: एक्स अक्ष / वाई अक्ष / जेड अक्ष | 8500/6500/500 मिमी |
| प्रेसिजन: पोजिशनिंग | ±0.05 मिमी |
|
पुनरावर्तनीयता एक्स-अक्ष शाफ़्ट जेड एक्सिस एक अक्ष |
±0.02 मिमी ± 0.015 मिमी ±0.01 मिमी ±0.01 मिमी |
| ड्रिलिंग और मिलिंग लंबवतता | 0.1/100 मिमी |
| बेलनाकारता | 0.1 मिमी |
| ड्रिलिंग और मिलिंग सतह की सतह खुरदरापन | रा1.6 उम |
| खिला दर: एक्स अक्ष / वाई अक्ष / जेड अक्ष | 70/40/40 मीटर/मिनट |
| एक अक्ष | 102 आर/मिनट |
| उपकरण बदलने का समय | 8s |
| स्पिंडल: पावर / स्पीड (इटली एचएसडी स्पिंडलर) | 7.5kw / 24000 आरपीएम |
| सर्वो मोटर (यास्कावा): एक्स-अक्ष / वाई अक्ष / जेड अक्ष / ए-अक्ष | 3.3/2.3/3.3/0.85/किलोवाट |
| ड्रिलिंग और मिलिंग चक व्यास | Φ16/देखा ब्लेड Φ120~Φ215 मिमी |
| वोल्टेज / कुल शक्ति | 380 वी 50 एचजेड/20 किलोवाट |
| कुल आयाम: | 11300×2500×3200 मिमी |
| नियंत्रण बॉक्स आयाम: | 600×1400×1800 मिमी |
| आवश्यक शक्ति स्रोत: | 20 केवीए |
| हवा का दबाव | 6~8 किग्रा/सेमी2 |
केटी-एस860 बुनियादी प्रसंस्करण क्षमता:
 |
|
|
|
|
| मिलिंग और स्लॉटिंग | फ्लैंक मशीनिंग | ड्रिलिंग मशीनिंग | फेस मिलिंग | काट रहा है |
| Ø8 मिलिंग चाकू | Ø8 मिलिंग चाकू | Ø12 ड्रिलिंग हेड | 60 मिलिंग ब्लेड | Ø160 देखा ब्लेड |
| गति 18000r/m | गति 15000r/m | गति 3000r/m | गति 10000r/m | गति 4000r/m |
| काटने की गहराई 4 मिमी | काटने की चौड़ाई 8 मिमी | ड्रिलिंग प्रक्रिया आवश्यकता | मिलिंग गहराई 3 मिमी | काटने की प्रक्रिया की आवश्यकता |
| फ़ीड गति 3m/मिनट | फ़ीड गति 3m/मिनट | 0.8मी/मिनट | 3मी/मिनट | 1मी/मिनट |
उपकरण विन्यास:
1 स्पिंडल मोटर: 7.5KW (ATC) HSD इटली ने हाई-स्पीड मोटराइज्ड स्पिंडल का आयात किया;
2 सभी इस्पात संरचना फ्रेम: तनाव उपचार, सटीक मशीनिंग;
3 गाइड रेल: एक्स, वाई, जेड अक्ष आयातित रैखिक गाइड रेल (ताइवान HIWIN सटीक गाइड रेल) हैं;
4 एक्स, वाई अक्ष संचरण: आयातित उच्च परिशुद्धता गियर रैक ड्राइव का उपयोग;
5 जेड शाफ्ट ट्रांसमिशन: आयातित उच्च परिशुद्धता बॉल स्क्रू ड्राइव (ताइवान HIWIN);
6 एक धुरी मोड़ शाफ्ट;
6 उपकरण की स्थिति: 6 स्टेशन मोबाइल रोटरी उपकरण पुस्तकालय;इटली ने ISO30 हैंडल का आयात किया;.
7 उपकरण की लंबाई का पता लगाने के लिए लंबे डिटेक्टर के लिए स्वचालित उपकरण सेटिंग डिवाइस से लैस;
8 कार्य तालिका: स्वचालित स्थिति निर्धारण स्थिरता के 8 सेट, टी प्रकार स्लॉट क्लैंपिंग डिवाइस के साथ;
9 ड्राइव सिस्टम: सीमनेस ब्रशलेस सर्वो ड्राइव इकाइयों को अपनाना;
10 टोलाइन: जर्मन तकनीक;
11 स्प्रे कूलिंग डिवाइस;
12 उपकरण सेटिंग उपकरण: स्वचालित रूप से उपकरण की लंबाई का पता लगाएं;
13 सीमेंस 828D नियंत्रण ऑपरेटिंग सिस्टम
14 3डी पोर्टेबल नियंत्रक 1 सेट;
15 नियंत्रण बॉक्स: मुख्य विद्युत घटक, औद्योगिक नियंत्रण, नियंत्रण प्रणाली सभी आयात किए जाते हैं;
16 ऑपरेटिंग सिस्टम: सीमेंस कंट्रोल सिस्टम;
17 सीएनसी प्रणाली, सॉफ्टवेयर प्रणाली सीमेंस
