उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| स्थिति: | नया | नाम: | सीएनसी हाइड्रोलिक शीट रोलिंग मशीन |
|---|---|---|---|
| प्रकार: | W11S-16x2500, नेकां हाइड्रोलिक रोलिंग मशीन | स्वचालन: | स्वचालित, मैनुअल |
| सामग्री / धातु संसाधित: | कार्बन स्टील, स्टेनलेस स्टील, एल्यूमिनियम | मशीन की तरह: | रोल झुकने मशीन |
| अतिरिक्त सेवाएं: | मशीनिंग, एंड फॉर्मिंग, | आवेदन पत्र: | स्टेनलेस प्लेट रोलिंग, कार्बन स्टील प्लेट झुकने |
| कच्चा माल: | शीट / प्लेट रोलिंग, स्टील बार | शक्ति: | हाइड्रोलिक, विद्युत |
| अधिकतम पूर्व झुकने मोटाई: | 13 मिमी | मैक्स। सामान्य झुकने मोटाई: | 16 मिमी |
| मैक्स। रोलिंग लंबाई: | 2500 मिमी | वोल्टेज: | 220V / 380V / 415V / 440V / अनुकूलित, 380V / 50HZ / 3 चरण 220V / 60HZ / 3 चरण |
| रंग: | अनुकूलित, नीला / OEM | वज़न: | 3600 किग्रा |
| बिक्री के बाद सेवा प्रदान की गई: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स, वीडियो तकनीकी सहायता, ऑनलाइन समर्थन | गारंटी: | 1 वर्ष |
| हाई लाइट: | हाइड्रोलिक शीट धातु रोलिंग मशीन पीएसएल,सीएनसी शीट रोलिंग मशीन पीएसएल,3 रोलर शीट झुकने मशीन पीएसएल |
||

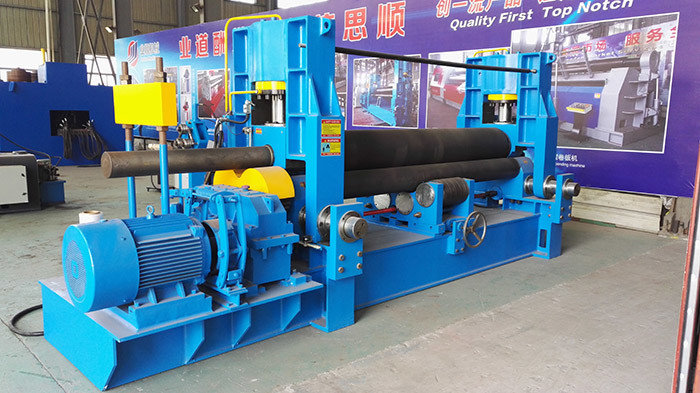

अपर-रोलर यूनिवर्सल सीएनसी हाइड्रोलिक 3-रोलर्स शीट मेटल बेंडिंग रोलिंग मशीन
इस प्लेट रोलिंग मशीन का विवरण,
मशीन एक प्रकार की हाइड्रोलिक 3-रोलर शीट रोलिंग मशीन है, जो प्लेट को गोल आकार में रोल करने के लिए है।
ऊपरी रोलर क्षैतिज गति के बावजूद पूर्व-मोड़ने के लिए;
निचले रोलर्स के सापेक्ष विस्थापन है।गोल करते समय मोटर और रेड्यूसर दो निचले रोलर्स को चलाते हैं।निचले रोलर्स की ऊंचाई स्थिर होने के कारण, इसे खिलाना और संचालित करना सुविधाजनक है।
टॉपलिंग रैक हाइड्रोलिक प्रकार का डिज़ाइन है।
संरचना और मुख्य भाग,
यह उपकरण वर्क फ्रेम, अपर रोल डिवाइस, मेन ड्राइव डिवाइस, डाउन रोल डिवाइस, साइड रोल डिवाइस, ओवरटर्न डिवाइस, हाइड्रोलिक सिस्टम (पार्ट्स), इलेक्ट्रिसिटी सिस्टम (पार्ट्स) और लुब्रिकेट डिवाइस से बना है।
ऊपरी रोल डिवाइस:
टर्निंग के लिए मेन से अप रोलर गियर ड्राइव, SP-1 बेयरिंग सपोर्ट के सिरे, फ्लैट की के माध्यम से ड्राइव-साइड, मेन ड्राइव गियर से बाहर और टॉर्क ट्रांसफर करने के लिए डिवाइस को कनेक्ट करें, स्टील की सुरक्षा के साथ टिप-साइड .अप रोलर की सामग्री 42CrMo है, गर्मी सख्त HB220-300 है।
मुख्य ड्राइव डिवाइस:
हाइड्रोलिक मोटर द्वारा, तीन गति में कमी गियर, ऊपर रोलर को संचरण टोक़।इस डिवाइस में मोटर्स और स्पीड रिडक्शन गियर बॉक्स शामिल हैं।बिजली की आपूर्ति ग्राहक की आवश्यकता के अनुसार है
नीचे रोलर डिवाइस:
डाउन रोलर बेयरिंग के नीचे सपोर्ट करता है, ट्रैक के अंदर लगे रैक के दोनों किनारों पर बेयरिंग हाउसिंग, पिस्टन के नीचे और सिलेंडर जुड़ा हुआ है।दबाव में तरल में असर रेल के साथ बढ़ सकता है और गिर सकता है, जोर रॉड के आकार के अनुसार, हाइड्रोलिक सिस्टम दबाव नियंत्रण वाल्व द्वारा आवश्यक रोलर क्लैंपिंग बल के तहत स्टील प्लेट को समायोजित किया जा सकता है।नीचे के निचले रोलर्स का जोड़ समायोजन को रोल कर सकता है, रोल गुणवत्ता मिश्र धातु स्टील 45 # के समान सामग्री के तहत उत्पाद की सटीकता में सुधार कर सकता है, गर्मी उपचार सख्त HB220-300 है
साइड रोलर डिवाइस:
रेडियल बेयरिंग पेडस्टल में रोलर बेयरिंग की तरफ, ट्रैक के अंदर लगे रैक के दोनों किनारों पर असर, पिस्टन के नीचे और तेल सिलेंडर जुड़ा हुआ है।दबाव में तरल में असर, रेल के साथ ऊपर और नीचे झुकाया जा सकता है, हाइड्रोलिक सिस्टम दबाव नियंत्रण वाल्व द्वारा स्टील प्लेट की जरूरतों के अनुसार जोर बल की पिस्टन रॉड का आकार समायोजित किया जा सकता है।साइड रोल गुणवत्ता मिश्र धातु इस्पात, गर्मी उपचार सख्त HB220-280 है।
उलटा डिवाइस:
तेल सिलेंडर के माध्यम से डिवाइस को पलटना, उत्पादों को हटाने के लिए एक रोलर बेयरिंग विमान पर पलटा हुआ टिका और ड्राइविंग पलट गया।
तकनीकी डेटा,
| रोल बोर्ड की अधिकतम चौड़ाई | W11S-16x2500 |
| काम करने वाले रोल की लंबाई | 2500 मिमी |
| प्लेट की अधिकतम मोटाई |
16 मिमी (स्टील प्लेट 245Mpa की उपज सीमा) 12 मिमी (स्टेनलेस स्टील प्लेट) |
| मैक्स।पूर्व-झुकने की मोटाई |
12 मिमी (स्टील प्लेट 245Mpa की उपज सीमा) 10 मिमी (स्टेनलेस स्टील प्लेट) |
| ऊपर रोल व्यास | 300mm |
| नीचे रोल व्यास | Φ165 मिमी |
| दो डाउन रोल के बीच की दूरी | 270 मिमी |
| ड्राइव की गति | 4.5मी/मिनट |
| मुखयमोटर | 15 किलोवाट |
| हाइड्रोलिक मोटर | 5.5 kw |
| मोटर ले जाएँ | 1.5 किलोवाट |
| आयाम | 5000*1550*1750mm |
| वज़न | 9000 किग्रा |
| पीएलसी | ओमरोन |
| हाइड्रोलिक प्रणाली | युकेन, जापान |
| विद्युत तत्व | सीमेंस, जर्मन/श्नाइडर, फ्रांस |
विस्तृत घटक:
1. मुख्य शक्ति: सीमेंस इलेक्ट्रिकल
2. मुख्य इलेक्ट्रॉनिक तत्व: सीमेंस जर्मनी या श्नाइडर फ्रांस;
3. एक्सलट्री: डबल-पंक्ति स्व-संरेखित असर
4. मुख्य मोटर: चीन में बने सीमेंस
5. प्रोग्राम करने योग्य तर्क नियंत्रक पीएलसी: ओमरॉन, जापान
6. हाइड्रोलिक वाल्व: युकेन, ताइवान;
7. गियर पंप: चीन ताइवान में बनाया गया;
8. कार्य रोलर: 42CrMo मिश्र धातु इस्पात के साथ कार्य रोलर की सामग्री।
9. डिजिटल डिस्प्ले सिस्टम:डेल्टाटच स्क्रीन
10 ट्रांसड्यूसर: ओमरॉन, मेड इन जापान
11. स्वचालित स्नेहन प्रणाली: चीन-जापानी संयुक्त, जिसमें ब्लॉक अलार्म है
मुख्य लक्षण
W11S सीरीज के विनिर्देश,
|
निर्दिष्ट करें ication |
रोल पर आराम से प्रेस ज़रूर |
मैक्स मैं तो हिचकी |
बो अतिरिक्त निवेश आराम एम) |
रोल दीया मीटर एम) |
संयुक्त राष्ट्र डीईआर
रोल दीया मीटर एम) |
केंद्र की दूरी (मिमी) |
मोटर (किलोवाट) | |||
|
अंत तो एनजी एम) |
सीई नटराल एम) |
डीआरआई विंग |
तेल का उपयोग |
एमओ पित्त का उपयोग |
||||||
| W11S -15 * 2000 | 75 | 12 | 15 | 2000 | 255 | 150 | 245 | 7.5 | 4 | 1.1 |
| W11S -14 * 2500 | 75 | 10 | 14 | 2500 | 270 | 150 | 245 | 7.5 | 4 | 1.1 |
| W11S -13*3000 | 75 | 9 | 13 | 3000 | 290 | 150 | 245 | 7.5 | 4 | 1.1 |
| W11S -16 * 2500 | 100 | 13 | 16 | 2500 | 300 | 165 | 270 | 15 | 5.5 | 1.5 |
| W11S -16 * 3000 | 100 | 1 1 | 16 | 3000 | 325 | 165 | 270 | 15 | 5.5 | 1.5 |
| W11S -20 * 2500 | 130 | 16 | 20 | 2500 | 330 | 180 | 300 | 15 | 5.5 | 2.2 |
| W11S -18 * 3000 | 130 | 14 | 18 | 3000 | 350 | 180 | 300 | 15 | 5.5 | 2.2 |
| W11S -22*2500 | 160 | 18 | 22 | 2500 | 360 | 200 | 330 | 18.5 | 7.5 | 2.2 |
| W11S -20 * 3000 | 160 | 16 | 20 | 3000 | 375 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
| W11S -18*3500 | 160 | 14 | 18 | 3500 | 390 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
| W11S -24*2500 | 190 | 21 | 24 | 2500 | 380 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -22*3000 | 190 | 19 | 22 | 3000 | 400 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -20 * 3500 | 190 | 16 | 19 | 3500 | 410 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -30 * 2500 | 230 | 25 | 29 | 2500 | 410 | 235 | 380 | 30 | 1 1 | 4 | |
| W11S -27*3000 | 230 | 22 | 27 | 3000 | 425 | 235 | 380 | 30 | 1 1 | 4 | |
| W11S -25 * 3500 | 230 | 21 | 25 | 3500 | 440 | 235 | 380 | 30 | 1 1 | 4 | |
| W11S -20 * 3000 | 160 | 16 | 20 | 3000 | 375 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
| W11S -18*3500 | 160 | 14 | 18 | 3500 | 390 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
| W11S -24*2500 | 190 | 21 | 24 | 2500 | 380 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -22*3000 | 190 | 19 | 22 | 3000 | 400 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -20 * 3500 | 190 | 16 | 19 | 3500 | 410 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -30 * 2500 | 230 | 25 | 29 | 2500 | 410 | 235 | 380 | 30 | 1 1 | 4 | |
| W11S -27*3000 | 230 | 22 | 27 | 3000 | 425 | 235 | 380 | 30 | 1 1 | 4 | |
| W11S -25 * 3500 | 230 | 21 | 25 | 3500 | 440 | 235 | 380 | 30 | 1 1 | 4 | |
| W11S -33*2500 | 270 | 28 | 33 | 2500 | 430 | 250 | 400 | 30 | 1 1 | 4 | |
| W11S -30 * 3000 | 270 | 25 | 30 | 3000 | 450 | 250 | 400 | 30 | 1 1 | 4 | |
| W11S -28*3500 | 270 | 23 | 28 | 3500 | 470 | 250 | 400 | 30 | 1 1 | 4 | |
| W11S -25 * 4000 | 270 | 20 | 25 | 4000 | 490 | 250 | 400 | 30 | 1 1 | 4 | |
| W11S -36*2500 | 320 | 30 | 36 | 2500 | 460 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -32*3000 | 320 | 28 | 32 | 3000 | 480 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -28*3500 | 320 | 25 | 28 | 3500 | 500 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -26*4000 | 320 | 22 | 26 | 4000 | 520 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -40 * 2500 | 380 | 35 | 39 | 2500 | 500 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -35 * 3000 | 380 | 32 | 35 | 3000 | 510 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -32*3500 | 380 | 28 | 32 | 3500 | 530 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -30 * 4000 | 380 | 25 | 30 | 4000 | 550 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -43*2500 | 430 | 40 | 43 | 2500 | 520 | 290 | 500 | 55 | 22 | 7.5 | |
| W11S -38*3000 | 430 | 35 | 38 | 3000 | 540 | 290 | 500 | 55 | 22 | 7.5 | |
| W11S -36*3500 | 430 | 30 | 36 | 3500 | 560 | 290 | 500 | 55 | 22 | 7.5 | |
| W11S -32*4000 | 430 | 28 | 32 | 4000 | 580 | 290 | 500 | 55 | 22 | 7.5 | |
