उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नाम: | हाइड्रोलिक अपर-रोलर यूनिवर्सल 3-रोलर्स रोलिंग मशीन | मशीन की तरह: | रोल बनाने की मशीन, W11SNC-12x6000 |
|---|---|---|---|
| प्रकार: | W11SNC-12x6000 | स्थिति: | नया |
| आवेदन पत्र: | एसएस प्लेट झुकने, कार्बन स्टील प्लेट झुकने, तेल ट्यूब / पाइप बनाना, | सामग्री / धातु संसाधित: | कार्बन स्टील, एसएस, एल्यूमिनियम |
| नियंत्रण रखने का तरीका: | नेकां अर्ध-स्वचालित, इलेक्ट्रो-हाइड्रोलिक | स्वचालन: | स्वचालित, मैनुअल |
| कच्चा माल: | शीट / प्लेट रोलिंग, स्टील / धातु / प्लेट | पूर्व झुकने मोटाई: | 10 मिमी कार्बन स्टील प्लेट, 8 मिमी स्टेनलेस स्टील प्लेट |
| सामान्य झुकने मोटाई: | 12 मिमी कार्बन स्टील प्लेट, 10 मिमी स्टेनलेस स्टील | रोलिंग लंबाई: | 0-6000 मिमी |
| मेन मोटर: | 5.5-45kw | वज़न: | 26500 किग्रा |
| रंग: | अनुकूलित, नीला / OEM | वोल्टेज: | 220V/380V/415V/440V/अनुकूलित |
| गारंटी: | 1 वर्ष | बिक्री के बाद सेवा प्रदान की गई: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स, वीडियो तकनीकी सहायता, ऑनलाइन समर्थन |
| हाई लाइट: | 3 रोलर शीट झुकने मशीन,एसएस शीट झुकने मशीन,3 रोल हाइड्रोलिक रोलिंग मशीन |
||
W11SNC सीरीज प्लेट रोलिंग मशीन स्टेनलेस स्टील प्लेट झुकने 3-रोलर्स रोलिंग मशीन
इस प्लेट रोलिंग मशीन का विवरण,
यह उपकरण, एक वृत्त को परिभाषित करने वाले तीन बिंदुओं के सिद्धांत का उपयोग करते हुए, धातु की चादरों को चाप के आकार और बेलनाकार वर्क-पीस में रोल करने के लिए विशेष उपकरण है।
1. ऊपरी और निचले ड्राइविंग, यह यू-टर्न के बिना धातु प्लेट के अंत प्रीबेंडिंग और रोलिंग को समाप्त कर सकता है।
2. ऊपरी रोलर ड्रम के आकार का रोलर है, इसे ऊपर / नीचे और बाएं / दाएं ले जाया जा सकता है, निचले रोलर के नीचे समायोज्य रोलर सहायक उपकरण है, जो उत्पादों की सटीकता सुनिश्चित करता है।
3. दबाने वाला तेल सिलेंडर बिना रॉड दबाए शीर्ष स्थान पर स्थित होता है, जिससे ऊर्जा की खपत को बचाया जा सकता है।
4. ऊपरी और निचले रोलर्स की सामग्री 42 CrMo है, रोलर्स अच्छे व्यापक यांत्रिक प्रदर्शन, अच्छे कोर तप और उच्च सतह कठोरता के साथ ठोस फोर्जिंग को अपनाते हैं, यह लंबे समय तक सेवा जीवन के साथ भारी भार के काम के लिए उपयुक्त है।
5. सुरक्षा सुनिश्चित करने के लिए श्रमिकों और एक सुरक्षित कनेक्टिंग डिवाइस के लिए ऑपरेशन को सुविधाजनक बनाने के लिए इस मशीन में एक स्वतंत्र ऑपरेटिंग टेबल है।
6. किफायती और लागू, लागत प्रभावी, मध्यम और मोटी प्लेट रोलिंग सिस्टम के लिए उपयुक्त।

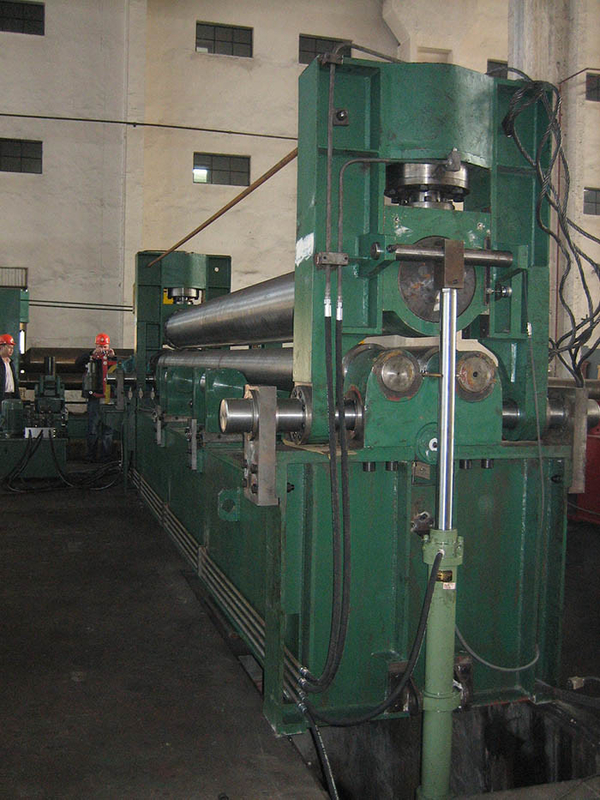

अपर-रोलर यूनिवर्सल रोलिंग मशीन के मुख्य भाग,
मुख्य लक्षण
तकनीकी पैमाने,
| रोल बोर्ड की अधिकतम चौड़ाई | W11S-12x6000 |
| काम करने वाले रोल की लंबाई | 6000 मिमी |
| प्लेट की अधिकतम मोटाई |
12 मिमी (स्टील प्लेट 245Mpa की उपज सीमा) 10 मिमी (एसएस प्लेट) |
| मैक्स।पूर्व-झुकने की मोटाई |
10 मिमी (स्टील प्लेट 245Mpa की उपज सीमा) 8 मिमी (एसएस प्लेट) |
| ऊपरी रोलर व्यास | 480mm |
| निचले रोलर्स व्यास | 210mm |
| दो निचले रोलर्स के बीच की दूरी | 360 मिमी |
| ड्राइविंग गति | 3.5मी/मिनट |
| मुखयमोटर | 30 किलोवाट |
| हाइड्रोलिक मोटर | 11 किलोवाट |
| चलती मोटर | 4 किलोवाट |
| आयाम | 8850*1650*2450mm |
| वज़न | 26500 किग्रा |
| पीएलसी | ओमरोन |
| हाइड्रोलिक प्रणाली | युकेन, जापान |
| विद्युत तत्व | सीमेंस, जर्मन |
W11SNC श्रृंखला के विनिर्देश,
|
निर्दिष्ट करें ication |
रोल पर आराम से प्रेस ज़रूर |
मैक्स मैं तो हिचकी |
बो अतिरिक्त निवेश आराम एम) |
रोल दीया मीटर एम) |
संयुक्त राष्ट्र डीईआर
रोल दीया मीटर एम) |
केंद्र की दूरी (मिमी) |
मोटर (किलोवाट) | |||
|
अंत तो एनजी एम) |
सीई नटराल एम) |
डीआरआई विंग |
तेल का उपयोग |
एमओ पित्त का उपयोग |
||||||
| W11S -15 * 2000 | 75 | 12 | 15 | 2000 | 255 | 150 | 245 | 7.5 | 4 | 1.1 |
| W11S -14 * 2500 | 75 | 10 | 14 | 2500 | 270 | 150 | 245 | 7.5 | 4 | 1.1 |
| W11S -1913 * 3000 | 75 | 9 | 13 | 3000 | 290 | 150 | 245 | 7.5 | 4 | 1.1 |
| W11S -17 * 2500 | 100 | 13 | 17 | 2500 | 300 | 165 | 270 | 15 | 5.5 | 1.5 |
| W11S -15 * 3000 | 100 | 1 1 | 15 | 3000 | 325 | 165 | 270 | 15 | 5.5 | 1.5 |
| W11S -20 * 2500 | 130 | 16 | 20 | 2500 | 330 | 180 | 300 | 15 | 5.5 | 2.2 |
| W11S -18 * 3000 | 130 | 14 | 18 | 3000 | 350 | 180 | 300 | 15 | 5.5 | 2.2 |
| W11S -22*2500 | 160 | 18 | 22 | 2500 | 360 | 200 | 330 | 18.5 | 7.5 | 2.2 |
| W11S -20 * 3000 | 160 | 16 | 20 | 3000 | 375 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
| W11S -18*3500 | 160 | 14 | 18 | 3500 | 390 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
| W11S -24*2500 | 190 | 21 | 24 | 2500 | 380 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -22*3000 | 190 | 19 | 22 | 3000 | 400 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -20 * 3500 | 190 | 16 | 19 | 3500 | 410 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -30 * 2500 | 230 | 25 | 29 | 2500 | 410 | 235 | 380 | 30 | 1 1 | 4 | |
| W11S -27*3000 | 230 | 22 | 27 | 3000 | 425 | 235 | 380 | 30 | 1 1 | 4 | |
| W11S -25 * 3500 | 230 | 21 | 25 | 3500 | 440 | 235 | 380 | 30 | 1 1 | 4 | |
| W11S -20 * 3000 | 160 | 16 | 20 | 3000 | 375 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
| W11S -18*3500 | 160 | 14 | 18 | 3500 | 390 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
| W11S -24*2500 | 190 | 21 | 24 | 2500 | 380 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -22*3000 | 190 | 19 | 22 | 3000 | 400 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -20 * 3500 | 190 | 16 | 19 | 3500 | 410 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -30 * 2500 | 230 | 25 | 29 | 2500 | 410 | 235 | 380 | 30 | 1 1 | 4 | |
| W11S -27*3000 | 230 | 22 | 27 | 3000 | 425 | 235 | 380 | 30 | 1 1 | 4 | |
| W11S -25 * 3500 | 230 | 21 | 25 | 3500 | 440 | 235 | 380 | 30 | 1 1 | 4 | |
| W11S -33*2500 | 270 | 28 | 33 | 2500 | 430 | 250 | 400 | 30 | 1 1 | 4 | |
| W11S -30 * 3000 | 270 | 25 | 30 | 3000 | 450 | 250 | 400 | 30 | 1 1 | 4 | |
| W11S -28*3500 | 270 | 23 | 28 | 3500 | 470 | 250 | 400 | 30 | 1 1 | 4 | |
| W11S -25 * 4000 | 270 | 20 | 25 | 4000 | 490 | 250 | 400 | 30 | 1 1 | 4 | |
| W11S -36*2500 | 320 | 30 | 36 | 2500 | 460 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -32*3000 | 320 | 28 | 32 | 3000 | 480 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -28*3500 | 320 | 25 | 28 | 3500 | 500 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -26*4000 | 320 | 22 | 26 | 4000 | 520 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -40 * 2500 | 380 | 35 | 39 | 2500 | 500 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -35 * 3000 | 380 | 32 | 35 | 3000 | 510 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -32*3500 | 380 | 28 | 32 | 3500 | 530 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -30 * 4000 | 380 | 25 | 30 | 4000 | 550 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -43*2500 | 430 | 40 | 43 | 2500 | 520 | 290 | 500 | 55 | 22 | 7.5 | |
| W11S -38*3000 | 430 | 35 | 38 | 3000 | 540 | 290 | 500 | 55 | 22 | 7.5 | |
| W11S -36*3500 | 430 | 30 | 36 | 3500 | 560 | 290 | 500 | 55 | 22 | 7.5 | |
| W11S -32*4000 | 430 | 28 | 32 | 4000 | 580 | 290 | 500 | 55 | 22 | 7.5 | |
