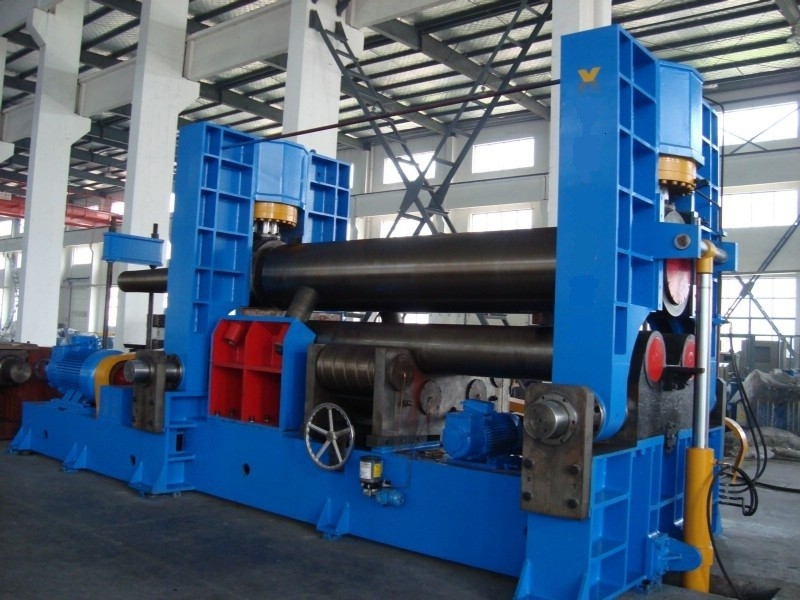

सीएनसी हाइड्रोलिक यूनिवर्सल 3-रोलर्स प्लेट रोलिंग मशीन
इस प्लेट रोलिंग मशीन का विवरण,
मशीन एक प्रकार की हाइड्रोलिक 3-रोलर झुकने वाली मशीन है, जो प्लेट को सिलेंडर आकार में घुमाने के लिए है।हालांकि ऊपरी रोलर क्षैतिज आंदोलन मोड़ पूर्व करने के लिए;निचले रोलर्स के सापेक्ष विस्थापन होता है।गोलाई करते समय मोटर और रेड्यूसर दो निचले रोलर्स को चलाते हैं।निचले रोलर्स की ऊंचाई स्थिर होने के कारण, इसे खिलाना और संचालित करना सुविधाजनक है।टॉपलिंग रैक हाइड्रोलिक टाइप डिज़ाइन है।
तकनीकी डाटा,
| रोल बोर्ड की अधिकतम चौड़ाई | W11S-25x3000 |
| कामकाजी रोल की लंबाई | 3000 मिमी |
| प्लेट की अधिकतम मोटाई |
25 मिमी (स्टील प्लेट 245Mpa की उपज सीमा) 20 मिमी (स्टेनलेस स्टील प्लेट) |
| मैक्स।पूर्व-झुकने की मोटाई |
20 मिमी (स्टील प्लेट 245Mpa की उपज सीमा) 16 मिमी (स्टेनलेस स्टील प्लेट) |
| ऊपर रोल व्यास | Φ410 मिमी |
| नीचे रोल व्यास | Φ235 मिमी |
| दो डाउन रोल के बीच की दूरी | 380 मिमी |
| ड्राइव की गति | 4.5 मी / मिनट |
| मेन मोटर | 30 किलोवाट |
| हाइड्रोलिक मोटर | 11 किलोवाट |
| मोटर चलाओ | 4KW |
| आयाम | 5850 * 1950 * 2150 मिमी |
| वज़न | 16500 किग्रा |
| पीएलसी | ओमरोन |
| हाइड्रॉलिक सिस्टम | युकेन, जापान |
| विद्युत तत्व | सीमेंस, जर्मन |
के कार्यऊपरी-रोलर यूनिवर्सल रोलिंग मशीन
मुख्य लक्षण
W11S सीरीज के स्पेसिफिकेशन,
|
विशिष्ट ication |
रोल पर आसानी से ज़रूर |
मैक्स इमम टी hickness |
बो अर्द इंक आराम एम) |
रोल दीया मीटर एम) |
संयुक्त राष्ट्र डीईआर
रोल दीया मीटर एम) |
केंद्र की दूरी (मिमी) |
मोटर (किलोवाट) | |||
|
ऐसा समाप्त करें एनजी एम) |
सी.ई एनट्राल एम) |
डीआरआई विंग |
तेल का प्रयोग |
एमओ पित्त का उपयोग |
||||||
| W11S -15*2000 | 75 | 12 | 15 | 2000 | 255 | 150 | 245 | 7.5 | 4 | 1.1 |
| W11S -14*2500 | 75 | 10 | 14 | 2500 | 270 | 150 | 245 | 7.5 | 4 | 1.1 |
| W11S -1913*3000 | 75 | 9 | 13 | 3000 | 290 | 150 | 245 | 7.5 | 4 | 1.1 |
| W11S -17*2500 | 100 | 13 | 17 | 2500 | 300 | 165 | 270 | 15 | 5.5 | 1.5 |
| W11S -15*3000 | 100 | 1 1 | 15 | 3000 | 325 | 165 | 270 | 15 | 5.5 | 1.5 |
| W11S -20*2500 | 130 | 16 | 20 | 2500 | 330 | 180 | 300 | 15 | 5.5 | 2.2 |
| W11S -18*3000 | 130 | 14 | 18 | 3000 | 350 | 180 | 300 | 15 | 5.5 | 2.2 |
| W11S -22*2500 | 160 | 18 | 22 | 2500 | 360 | 200 | 330 | 18.5 | 7.5 | 2.2 |
| W11S -20*3000 | 160 | 16 | 20 | 3000 | 375 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
| W11S -18*3500 | 160 | 14 | 18 | 3500 | 390 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
| W11S -24*2500 | 190 | 21 | 24 | 2500 | 380 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -22*3000 | 190 | 19 | 22 | 3000 | 400 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -20*3500 | 190 | 16 | 19 | 3500 | 410 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -30*2500 | 230 | 25 | 29 | 2500 | 410 | 235 | 380 | 30 | 1 1 | 4 | |
| W11S -27*3000 | 230 | 22 | 27 | 3000 | 425 | 235 | 380 | 30 | 1 1 | 4 | |
| W11S -25*3500 | 230 | 21 | 25 | 3500 | 440 | 235 | 380 | 30 | 1 1 | 4 | |
| W11S -20*3000 | 160 | 16 | 20 | 3000 | 375 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
| W11S -18*3500 | 160 | 14 | 18 | 3500 | 390 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
| W11S -24*2500 | 190 | 21 | 24 | 2500 | 380 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -22*3000 | 190 | 19 | 22 | 3000 | 400 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -20*3500 | 190 | 16 | 19 | 3500 | 410 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -30*2500 | 230 | 25 | 29 | 2500 | 410 | 235 | 380 | 30 | 1 1 | 4 | |
| W11S -27*3000 | 230 | 22 | 27 | 3000 | 425 | 235 | 380 | 30 | 1 1 | 4 | |
| W11S -25*3500 | 230 | 21 | 25 | 3500 | 440 | 235 | 380 | 30 | 1 1 | 4 | |
| W11S -33*2500 | 270 | 28 | 33 | 2500 | 430 | 250 | 400 | 30 | 1 1 | 4 | |
| W11S -30*3000 | 270 | 25 | 30 | 3000 | 450 | 250 | 400 | 30 | 1 1 | 4 | |
| W11S -28*3500 | 270 | 23 | 28 | 3500 | 470 | 250 | 400 | 30 | 1 1 | 4 | |
| W11S -25*4000 | 270 | 20 | 25 | 4000 | 490 | 250 | 400 | 30 | 1 1 | 4 | |
| W11S -36*2500 | 320 | 30 | 36 | 2500 | 460 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -32*3000 | 320 | 28 | 32 | 3000 | 480 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -28*3500 | 320 | 25 | 28 | 3500 | 500 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -26*4000 | 320 | 22 | 26 | 4000 | 520 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -40*2500 | 380 | 35 | 39 | 2500 | 500 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -35*3000 | 380 | 32 | 35 | 3000 | 510 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -32*3500 | 380 | 28 | 32 | 3500 | 530 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -30*4000 | 380 | 25 | 30 | 4000 | 550 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -43*2500 | 430 | 40 | 43 | 2500 | 520 | 290 | 500 | 55 | 22 | 7.5 | |
| W11S -38*3000 | 430 | 35 | 38 | 3000 | 540 | 290 | 500 | 55 | 22 | 7.5 | |
| W11S -36*3500 | 430 | 30 | 36 | 3500 | 560 | 290 | 500 | 55 | 22 | 7.5 | |
| W11S -32*4000 | 430 | 28 | 32 | 4000 | 580 | 290 | 500 | 55 | 22 | 7.5 | |
