उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नाम: | सीएनसी वी-कट ग्रूव मशीन | मशीन की तरह: | पीएसएल-1250x4000 |
|---|---|---|---|
| मुख्य भाग: | स्टील प्लेट्स वेल्डेड फ्रेम | नियंत्रण: | सीएनसी प्रणाली EASYCAT |
| ड्राइविंग: | पूर्ण सर्वो इकाइयां | संरचना: | गैन्ट्री टेबल प्रकार |
| मूल्यांकित शक्ति: | 9 किलोवाट | Max. मैक्स। cutting depth width काटने की गहराई चौड़ाई: | 3 मिमी |
| शक्ति का स्रोत: | बिजली | वज़न: | 9000 किग्रा |
| वोल्टेज: | 380V/220V, 50HZ/60HZ वैकल्पिक | आयाम (एल * डब्ल्यू * एच): | 6100*2300*1800 |
| रंग: | सफेद, ग्राहक बनाया गया | आवेदन पत्र: | औद्योगिक धातु काटना |
| गारंटी: | 1 वर्ष | बिक्री के बाद सेवा प्रदान की गई: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स, ऑनलाइन समर्थन |
| हाई लाइट: | शीट धातु वी नाली कटर मशीन पीएसएल,वी नाली कटर मशीन सीएनसी पूर्ण सर्वो,वी नाली काटने की मशीन सीएनसी पूर्ण सर्वो |
||

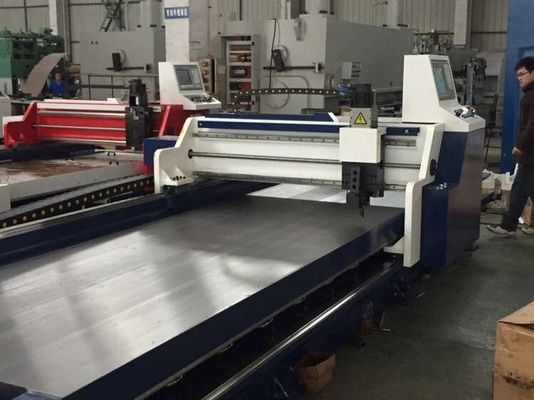

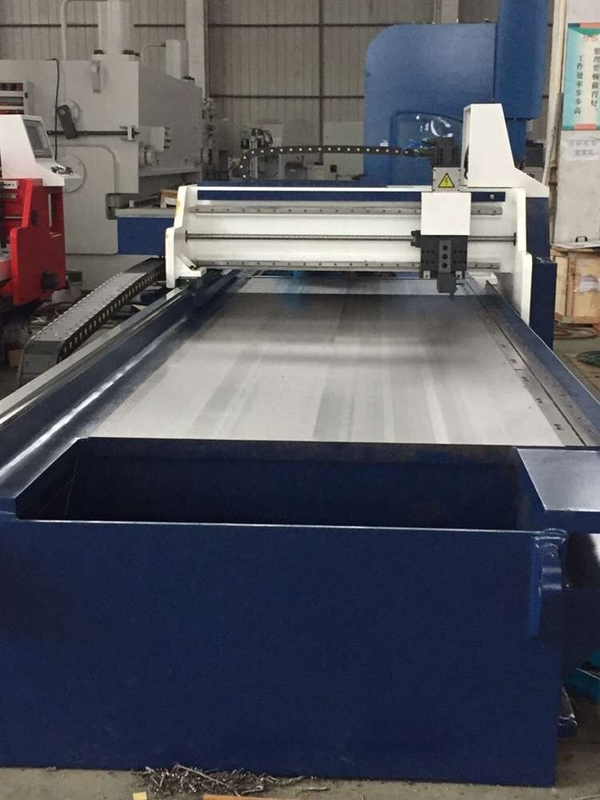

शीट मेटल फुल सर्वो सीएनसी वी-कट ग्रूविंग मशीन
प्रदर्शन विशेषताओं,
वी-कट मशीन बेस और क्रॉस बीम की फ्रेम संरचना डिजाइन को अपनाया गया है।कार्य तालिका 60 मिमी Q345 कम मिश्र धातु उच्च शक्ति संरचनात्मक स्टील से बना है, और फ्रेम Q235 स्टील प्लेट से बना है।
वेल्डिंग तनाव को खत्म करने और उपकरण विरूपण को कम करने के लिए बिस्तर को प्राकृतिक गैस से तड़का दिया जाता है।सैंडब्लास्टिंग उपचार उत्कृष्ट पेंटिंग प्रभाव सुनिश्चित करता है।
यह वी-कट मशीन सटीक तांबे के गियर और पेचदार रैक ट्रांसमिशन को गोद लेती है, जो भारी-शुल्क रैखिक गाइड रेल द्वारा पूरक है, चलती गति, स्थिर और कुशल काटने की प्रक्रिया के चर आवृत्ति समायोजन के साथ।
त्रिभुज बेल्ट ड्राइव का उपयोग मोटर के प्राथमिक ड्राइव में किया जाता है, क्योंकि त्रिभुज बेल्ट की खिंचाव बल आपातकालीन रोक और वापसी के दौरान प्रभाव बल को कम कर देता है, उपकरण के लचीले संचालन को सुनिश्चित करता है और उपकरण के सेवा जीवन को बढ़ाता है।
वी-कट मशीन का टूल कैरियर ट्रांसफर डिवाइस उच्च सटीकता सुनिश्चित करने के लिए एसएफएसआर साइलेंट बॉल स्क्रू और क्यूएच साइलेंट गाइड रेल का उपयोग करता है।
यह वी-कट मशीन भागों हाइड्रोलिक क्लैम्पिंग सिस्टम द्वारा तय किए गए हैं, स्लॉटिंग गति तेज है और मजबूत क्लैंपिंग की गारंटी है।हाइड्रोलिक सिस्टम संचायक मुआवजे और राहत वाल्व से लैस है, और मोटर निकासी मोड में काम करता है, जो ऊर्जा बचाता है और हाइड्रोलिक सिस्टम की सुरक्षा सुनिश्चित करता है।
वी-कट मशीन "वी" स्लॉट को संसाधित करने के लिए चार चाकू का उपयोग करती है, इसलिए काटने की मात्रा समान रूप से वितरित की जाती है और वर्कपीस की विकृति कम हो जाती है।इसके अलावा, काटने के उपकरण के सेवा जीवन को बढ़ाने और उत्पादन लागत को कम करने के लिए माइक्रो कूलिंग सिस्टम का चयन किया जाता है।
वी-कट मशीन का उपयोग केवल कीबोर्ड और कार्य प्रक्रिया को इनपुट करके किया जा सकता है।ऑपरेटर और सामग्री के बीच अंतर के अनुसार, घुंडी का उपयोग प्रसंस्करण गति को समायोजित करने के लिए किया जा सकता है ताकि ऑपरेटर के संचालन को सुविधाजनक बनाया जा सके।
काम करने की प्रक्रिया को डिस्प्ले स्क्रीन के माध्यम से जाना जा सकता है।ऑपरेटरों की सुरक्षा सुनिश्चित करने के लिए सेंसर का उपयोग किया जाता है।
जब उपकरण असामान्य होता है, तो डिस्प्ले स्क्रीन पर अलार्म जानकारी को बनाए रखना आसान होता है।
वी-कट मशीन को केवल तब जनशक्ति की आवश्यकता होती है जब वर्कपीस को अंदर और बाहर निकाला जाता है, इसलिए यह जनशक्ति को बचा सकता है।
वी-कट मशीन में सेल्फ-रिपेयरिंग फंक्शन है।उपयोग करने की प्रक्रिया में, ग्राहक प्रसंस्करण सटीकता सुनिश्चित करने के लिए अपनी आवश्यकताओं के अनुसार तालिका की योजना बना सकते हैं।
मुख्य तकनीकी पैरामीटर,
| प्लेट को संसाधित करने के लिए मोटाई सीमा | 0.6 मिमी -4 मिमी (स्टेनलेस स्टील) |
| प्लेट को संसाधित करने के लिए मोटाई सीमा | 0.6 मिमी -4 मिमी (कार्बन स्टील) |
| मैक्स।संसाधित गहराई हर बार | 0.6 मिमी |
| मैक्स।संसाधित गहराई | 3 मिमी |
| प्लेट को संसाधित करने की लंबाई | 3200mm/4000mm |
| चौड़ाई वेग | 1250mm/1500mm |
| वी प्रकार गर्त मार्जिन न्यूनतम दूरी | 6 मिमी |
| आगे काटने की गति | 0-70मी/मिनट |
| एक्स अक्ष वापसी गति | 0-70मी/मिनट |
| Y अक्ष न्यूनतम इकाई सेट | 0.01 मिमी |
| वाई अक्ष न्यूनतम स्थिति सटीकता | ± 0.05 मिमी |
| Z अक्ष न्यूनतम इकाई सेट | 0.01 मिमी |
| पोजिशनिंग सटीकता | ± 0.05 मिमी |
| जेड अक्ष स्ट्रोक | 50 मिमी |
| एक्स-अक्ष इन्वर्टर / सर्वो मोटर | 5.5KW आसान |
| जेड अक्ष सर्वो मोटर | 1KW ईजीकैट |
| Y1, Y2 अक्ष सर्वो मोटर | 1KW ईजीकैट |
| हाइड्रोलिक प्रणाली | 1.5KW/8L/10MPa |
| 1500*3000 | 5300 मिमी * 2550 मिमी * 1560 मिमी |
| चाकू | 3 सेट्स |
| 1500*4000 | 6000 मिमी * 2550 मिमी * 1560 मिमी |
| वायवीय दबाव | 6मानचित्र-8नक्शा |
| वज़न | 8.5T/9.5T |
| मुख्य शक्ति | 380V / 50HZ / 3 चरण |
मुख्य भाग निर्देश,
| सीएनसी प्रणाली | ताइवान ESAYCAT 19 ”एचडी एलसीडी टच स्क्रीन |
| सर्वो इकाइयां (एक्स, वाई, जेड) | EASYCAT ताइवान |
| शीतलन प्रणाली | वाटर मिस्ट कूलिंग पंप |
| चाकू | चीन (दक्षिण कोरिया मिश्र धातु चाकू सिर) |
| गोल पेंच | टीबीआई ताइवान |
| रैखिक मार्गदर्शक | HIWIN ताइवान |
| गियर रैक | वाईवाईसी ताइवान |
| हाइड्रोलिक प्रणाली | ताइवान का ब्रांड |
| तार केबल | जर्मनी IGUS |
| कम वोल्टेज बिजली के उपकरण | श्नाइडर |
| सीमित स्विच |
जापान या जर्मनी का ब्रांड |
