उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| आवेदन पत्र: | औद्योगिक धातु शीट प्रसंस्करण, स्टेनलेस स्टील वी-नाली स्लॉटिंग, झुकने | नाम: | क्षैतिज सीएनसी हाइड्रोलिक वी-नाली स्लॉटिंग मशीन |
|---|---|---|---|
| मशीन की तरह: | पीएसएल-1250x6000 | मुख्य भाग: | स्टील प्लेट्स वेल्डेड फ्रेम बॉक्स-आकृति संरचना |
| नियंत्रण: | सीएनसी प्रणाली EASYCAT, SYNTEC | ड्राइविंग: | सभी सर्वो ड्राइविंग 4 कुल्हाड़ियों |
| संरचना: | गैन्ट्री टेबल प्रकार | मूल्यांकित शक्ति: | 9 किलोवाट |
| Max. मैक्स। cutting depth width काटने की गहराई चौड़ाई: | 2.5 मिमी | शक्ति का स्रोत: | बिजली, हाइड्रोलिक |
| आयाम (एल * डब्ल्यू * एच): | 8500*2350*1700 | वज़न: | 12500 किग्रा |
| वोल्टेज: | 380V/220V, 50HZ/60HZ वैकल्पिक | रंग: | सफेद, ग्रे-काले + लाल, ग्राहक बनाया गया |
| बिक्री के बाद सेवा प्रदान की गई: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स, ऑनलाइन समर्थन | गारंटी: | 1 वर्ष |
| हाई लाइट: | मेटल वी ग्रूविंग मशीन,शीट मेटल वी ग्रूव कटिंग मशीन फुल सर्वो,वी ग्रूव कटिंग मशीन हॉरिजॉन्टल फुल सर्वो |
||

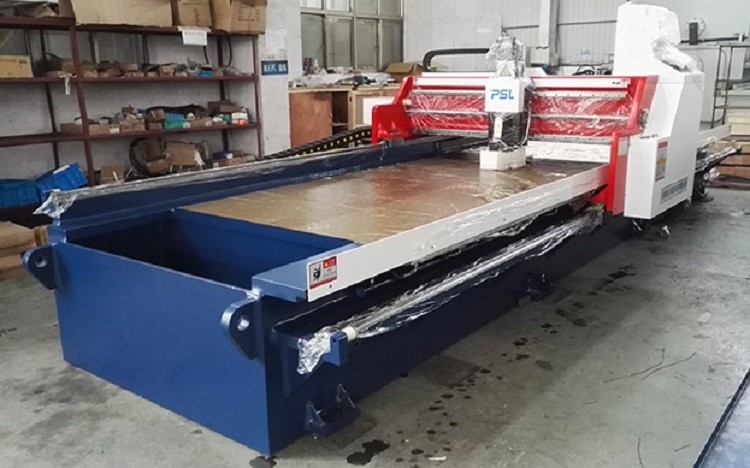

कार्बन शीट स्टेनलेस स्टील क्षैतिज सीएनसी हाइड्रोलिक वी-नाली स्लॉटिंग मशीन
मशीन डिस्क्रिप्शन,
यह उपकरण धातु शीट के लिए पूरी तरह से सीएनसी सर्वो वी-ग्रूव मशीन है।
यह उच्च प्रसंस्करण परिशुद्धता, सरल ऑपरेशन, कोई शोर नहीं, कोई कंपन नहीं और इतने पर के फायदे के साथ उन्नत सीएनसी नियंत्रक और अभिनव डिजाइन को अपनाता है।
यह व्यापक रूप से शीट धातु वी-नाली, यू-नाली और अन्य अनियमित नाली प्रसंस्करण (स्टेनलेस स्टील, एल्यूमीनियम, एल्यूमीनियम प्लेट, तांबा, कार्बन स्टील और अन्य विशेष प्लेटों सहित) में उपयोग किया जाता है।
विशेष रूप से। यह झुकने से पहले शीट धातु के वी-नाली प्रसंस्करण पर लागू होता है।
मुख्य विशेषता और विशेष कार्य,
1. उपलब्ध बेवलिंग;
2. प्लेट के एक तरफ से अंत तक नाली के लिए उपलब्ध है, और दूसरी तरफ भी कटौती शुरू करें;
3. प्लेट के किनारे से पहली नाली रेखा तक न्यूनतम दूरी 6 मिमी है;
4. प्लेट से नाली का न्यूनतम आकार 100x100 मिमी है;
5. एक बिंदु से दूसरे बिंदु पर ठीक से ग्रो करना;
6. बिजली की बचत;
7. पर्यावरण संरक्षण।
प्रदर्शन विशेषताओं,
1.1 शीट मेटल स्लॉटिंग मशीन फ्रेम और बीम सभी बॉक्स के आकार के हैं।परिमित तत्व अनुकूलन डिजाइन के बाद, अवशिष्ट तनाव को खत्म करने के लिए ऑल-स्टील वेल्डिंग को टेम्पर्ड किया जाता है।
मैं1.2 धातु शीट वी स्लॉटिंग मशीन ताइवान EASYCAT या SYNTEC औद्योगिक-नियंत्रण नियंत्रक और बंद-लूप सर्वो प्रणाली को अपनाती है: आसान, लचीला, तेज, कुशल और कम शोर।
1.3 सीएनसीनियंत्रक, पूर्ण-स्वचालित संचालन का समर्थन करते हुए, 3-ब्लेड एक साथ चल सकते हैं, जिससे ग्रूविंग दक्षता में काफी सुधार होता है।
1.4 स्टेनलेस स्टील वी ग्रूविंग मशीन 4 नियंत्रण अक्षों (एक्स, वाई 1, वाई 2, जेड कुल्हाड़ियों), हाइड्रोलिक होल्ड-डाउन डिवाइस के साथ, गैन्ट्री और टूल धारक काम करते समय एक साथ गोल-यात्रा करते हैं।
1.5 वी-ग्रूव मशीन बॉल स्क्रू और रोलर हेवी-ड्यूटी गाइड रेल का उपयोग करती है।
1.6 स्वचालित स्नेहन प्रणाली से लैस यह मशीन: कम पहनने, ठीक प्रसंस्करण, मशीनिंग सटीकता और उच्च गतिशील प्रतिक्रिया विशेषताओं को सुनिश्चित करना।
1.7संपीड़ित हवा / पानी बहने और शीतलन प्रणाली न केवल काटने वाले कचरे को वर्कपीस की सतह को खरोंचने से रोकती है, बल्कि चाकू के जीवन में भी सुधार करती है।
मुख्य तकनीकी पैरामीटर,
| प्लेट को संसाधित करने के लिए मोटाई सीमा | 0.6 मिमी -4 मिमी (स्टेनलेस स्टील) |
| प्लेट को संसाधित करने के लिए मोटाई सीमा | 0.6 मिमी -4 मिमी (कार्बन स्टील) |
| मैक्स।संसाधित गहराई हर बार | 0.6 मिमी |
| मैक्स।संसाधित गहराई | 2.5 मिमी |
| प्लेट को संसाधित करने की लंबाई | 6000 मिमी |
| चौड़ाई वेग | 1250 मिमी |
| वी प्रकार गर्त मार्जिन न्यूनतम दूरी | 6 मिमी |
| आगे काटने की गति | 0-70मी/मिनट |
| एक्स अक्ष वापसी गति | 0-70मी/मिनट |
| Y अक्ष न्यूनतम इकाई सेट | 0.01 मिमी |
| वाई अक्ष न्यूनतम स्थिति सटीकता | ± 0.05 मिमी |
| Z अक्ष न्यूनतम इकाई सेट | 0.01 मिमी |
| पोजिशनिंग सटीकता | ± 0.05 मिमी |
| जेड अक्ष स्ट्रोक | 50 मिमी |
| एक्स-अक्ष इन्वर्टर / सर्वो मोटर | 5.5 kw |
| जेड अक्ष सर्वो मोटर | 1 किलोवाट |
| Y1, Y2 अक्ष सर्वो मोटर | 1 किलोवाट |
| हाइड्रोलिक प्रणाली | 1.5KW/8L/10MPa |
| चाकू | 3 सेट्स |
| 1500*4000 | 8500mm*2350mm*1700mm |
| वायवीय दबाव | 6मानचित्र-8नक्शा |
| वज़न | 12.5T |
| मुख्य शक्ति | 380V / 50HZ / 3 चरण |
मुख्य भाग निर्देश,
| सीएनसी प्रणाली |
ताइवान SYNTEC या ESAYCAT 19 ”एचडी एलसीडी टच स्क्रीन |
| सर्वो इकाइयां (एक्स, वाई, जेड) |
EASYCAT ताइवान डेल्टा ताइवान |
| शीतलन प्रणाली | वाटर मिस्ट कूलिंग पंप |
| चाकू | दक्षिण कोरिया मिश्र धातु चाकू सिर |
| गोल पेंच | टीबीआई ताइवान |
| रैखिक मार्गदर्शक | HIWIN ताइवान |
| गियर रैक | वाईवाईसी ताइवान |
| हाइड्रोलिक प्रणाली | ताइवान का ब्रांड |
| तार केबल | जर्मनी IGUS |
| कम वोल्टेज बिजली के उपकरण | श्नाइडर |
| सीमित स्विच |
जापान या जर्मनी का ब्रांड |
