उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| आवेदन पत्र: | औद्योगिक धातु शीट प्रसंस्करण, स्टेनलेस स्टील वी-नाली काटने, झुकने | नाम: | सीएनसी वी-नाली काटने की मशीन |
|---|---|---|---|
| मुख्य भाग: | स्टील प्लेट्स वेल्डेड फ्रेम बॉक्स-आकृति संरचना | संरचना: | गैन्ट्री टेबल प्रकार |
| मशीन की तरह: | पीएसएल-1500x6000 | नियंत्रण: | सीएनसी प्रणाली EASYCAT, SYNTEC ताइवान |
| ड्राइविंग: | सभी सर्वो ड्राइविंग 4 अक्ष, एक्स, वाई 1, वाई 2, जेड | मूल्यांकित शक्ति: | कुल 10 किलोवाट |
| Max. मैक्स। cutting depth width काटने की गहराई चौड़ाई: | 2.5 मिमी | शक्ति का स्रोत: | बिजली, हाइड्रोलिक |
| आयाम (एल * डब्ल्यू * एच): | 8500*2550*1800 | वज़न: | 13500 किग्रा |
| चाकू काटना: | मिश्र धातु चाकू 3pcs कोरलोय | वोल्टेज: | 380V/220V, 50HZ/60HZ वैकल्पिक |
| रंग: | सफेद, ग्रे-काले + लाल, ग्राहक बनाया गया | गारंटी: | 1 वर्ष |
| बिक्री के बाद सेवा प्रदान की गई: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स, ऑनलाइन समर्थन | ||
| हाई लाइट: | सीएनसी पूर्ण सर्वो वी-कट स्कोरिंग मशीन,पूर्ण सर्वो वी-कट स्कोरिंग मशीन सीएनसी,सीएनसी वी ग्रूव कटिंग मशीन पूर्ण सर्वो |
||

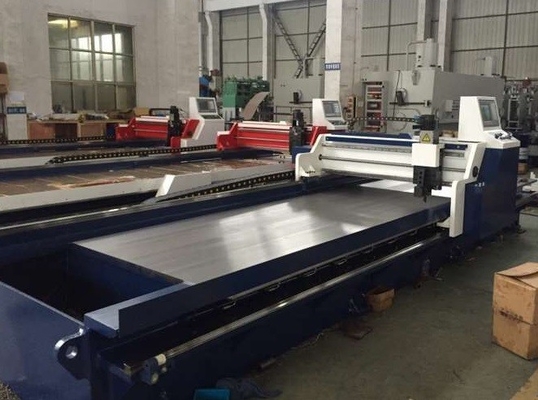

पूर्ण सर्वो वी-कट स्कोरिंग मशीन शीट धातु सीएनसी वी-नाली काटने की मशीन
वी-कट की विशेषताएं,
1. धातु सामग्री में वी खांचे को काटने के लिए नियोजित वी-कट स्कोरिंग मशीन का उपयोग झुकने वाले बल को कम करता है, और विशेष रूप से एक छोटे टन भार के साथ झुकने वाली मशीन में लंबी शीट धातु के टुकड़ों को झुकने के लिए उपयुक्त है।
2. मशीन का उपयोग करके, उपयोगकर्ता धातु सामग्री में डिजाइन बना सकते हैं, साथ ही झुकने से पहले सामग्री को पूरी तरह से रख सकते हैं।यह तुला पक्ष की लंबाई की सटीकता सुनिश्चित करता है।
3. वी-कट स्कोरिंग मशीन शीट मेटल ग्रूविंग की गहराई को नियंत्रित करती है, इस प्रकार यह सुनिश्चित करती है कि पारंपरिक झुकने वाली मशीनों में विशेष झुकने वाली सामग्री को संसाधित किया जा सके।
प्रदर्शन विशेषताओं,
तेज और घुमावदार सटीक स्थिति।
अनुकूली आगे, शीट धातु की विभिन्न स्थिति के अनुकूल हो सकता है।
उच्च परिशुद्धता व्यावहारिक।
आसान संचालन, स्थिर प्रदर्शन और विश्वसनीय।
चाकू के उपयोग की स्थिरता के बाद, चाकू परिवर्तन को शून्य पर रीसेट करने की आवश्यकता नहीं है।
उच्च दक्षता, ऊर्जा की बचत, पर्यावरण संरक्षण।
1.1 शीट मेटल स्लॉटिंग मशीन फ्रेम और बीम सभी बॉक्स के आकार के हैं।परिमित तत्व अनुकूलन डिजाइन के बाद, अवशिष्ट तनाव को खत्म करने के लिए ऑल-स्टील वेल्डिंग को टेम्पर्ड किया जाता है।
मैं1.2 धातु शीट वी स्लॉटिंग मशीन ताइवान EASYCAT या SYNTEC औद्योगिक-नियंत्रण नियंत्रक और बंद-लूप सर्वो प्रणाली को अपनाती है: आसान, लचीला, तेज, कुशल और कम शोर।
1.3 सीएनसीनियंत्रक, पूर्ण-स्वचालित संचालन का समर्थन करते हुए, 3-ब्लेड एक साथ चल सकते हैं, जिससे ग्रूविंग दक्षता में काफी सुधार होता है।
1.4 स्टेनलेस स्टील वी ग्रूविंग मशीन 4 नियंत्रण अक्षों (एक्स, वाई 1, वाई 2, जेड कुल्हाड़ियों), हाइड्रोलिक होल्ड-डाउन डिवाइस के साथ, गैन्ट्री और टूल धारक काम करते समय एक साथ गोल-यात्रा करते हैं।
1.5 वी-ग्रूव मशीन बॉल स्क्रू और रोलर हेवी-ड्यूटी गाइड रेल का उपयोग करती है।
1.6 स्वचालित स्नेहन प्रणाली से लैस यह मशीन: कम पहनने, ठीक प्रसंस्करण, मशीनिंग सटीकता और उच्च गतिशील प्रतिक्रिया विशेषताओं को सुनिश्चित करना।
1.7संपीड़ित हवा / पानी बहने और शीतलन प्रणाली न केवल काटने वाले कचरे को वर्कपीस की सतह को खरोंचने से रोकती है, बल्कि चाकू के जीवन में भी सुधार करती है।
मुख्य तकनीकी पैरामीटर,
| प्लेट को संसाधित करने के लिए मोटाई सीमा | 0.6 मिमी -4 मिमी (स्टेनलेस स्टील) |
| प्लेट को संसाधित करने के लिए मोटाई सीमा | 0.6 मिमी -4 मिमी (कार्बन स्टील) |
| मैक्स।संसाधित गहराई हर बार | 0.6 मिमी |
| मैक्स।संसाधित गहराई | 2.5 मिमी |
| प्लेट को संसाधित करने की लंबाई | 6000 मिमी |
| चौड़ाई वेग | 1550 मिमी |
| वी प्रकार गर्त मार्जिन न्यूनतम दूरी | 6 मिमी |
| आगे काटने की गति | 0-70मी/मिनट |
| एक्स अक्ष वापसी गति | 0-70मी/मिनट |
| Y अक्ष न्यूनतम इकाई सेट | 0.01 मिमी |
| वाई अक्ष न्यूनतम स्थिति सटीकता | ± 0.05 मिमी |
| Z अक्ष न्यूनतम इकाई सेट | 0.01 मिमी |
| पोजिशनिंग सटीकता | ± 0.05 मिमी |
| जेड अक्ष स्ट्रोक | 50 मिमी |
| एक्स-अक्ष इन्वर्टर / सर्वो मोटर | 5.5 kw |
| जेड अक्ष सर्वो मोटर | 1 किलोवाट |
| Y1, Y2 अक्ष सर्वो मोटर | 2*1KW |
| हाइड्रोलिक प्रणाली | 1.5KW/8L/10MPa |
| चाकू | 3 सेट्स |
| सीएनसी अक्ष | 4 अक्ष (एक्स, वाई 1, वाई 2, जेड) |
| 1500*4000 | 8500mm*2550mm*1700mm |
| वायवीय दबाव | 6मानचित्र-8नक्शा |
| वज़न | 13.5T |
| मुख्य शक्ति | 380V / 50HZ / 3 चरण |
मुख्य भाग निर्देश,
| सीएनसी प्रणाली |
ताइवान SYNTEC या ESAYCAT 19 ”एचडी एलसीडी टच स्क्रीन |
| सर्वो इकाइयां (एक्स, वाई, जेड) |
EASYCAT ताइवान डेल्टा ताइवान |
| शीतलन प्रणाली | वाटर मिस्ट कूलिंग चिलर |
| चाकू काटना | दक्षिण कोरिया मिश्र धातु चाकू सिर |
| गोल पेंच | टीबीआई या एबीबीए ताइवान |
| रैखिक मार्गदर्शक | HIWIN ताइवान |
| गियर रैक | वाईवाईसी ताइवान |
| हाइड्रोलिक प्रणाली | ताइवान का ब्रांड |
| तार केबल | जर्मनी IGUS |
| कम वोल्टेज विद्युत घटक | श्नाइडर फ्रांस |
| सीमित स्विच |
श्नाइडर या ओमोरोन |
