उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| आवेदन पत्र: | औद्योगिक धातु काटना | नाम: | सीएनसी हाइड्रोलिक वी-नाली मशीन |
|---|---|---|---|
| मशीन की तरह: | पीएसएल-1550x4000 | मुख्य भाग: | स्टील प्लेट्स वेल्डेड फ्रेम |
| नियंत्रण: | सीएनसी प्रणाली EASYCAT, SYNTEC | ड्राइविंग: | सभी सर्वो ड्राइविंग |
| संरचना: | गैन्ट्री टेबल प्रकार | मूल्यांकित शक्ति: | 9 किलोवाट |
| Max. मैक्स। cutting depth width काटने की गहराई चौड़ाई: | 2.5 मिमी | शक्ति का स्रोत: | बिजली, हाइड्रोलिक |
| आयाम (एल * डब्ल्यू * एच): | 6100*2300*1700 | वज़न: | 9500किग्रा |
| वोल्टेज: | 380V/220V, 50HZ/60HZ वैकल्पिक | रंग: | सफेद, ग्रे-काले + लाल, ग्राहक बनाया गया |
| गारंटी: | 1 वर्ष | बिक्री के बाद सेवा प्रदान की गई: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स, ऑनलाइन समर्थन |
| हाई लाइट: | सीएनसी वी नाली मशीन पूर्ण सर्वो,शीट धातु पीएसएल के लिए सीएनसी वी नाली मशीन,वी नाली सीएनसी मशीन पीएसएल |
||

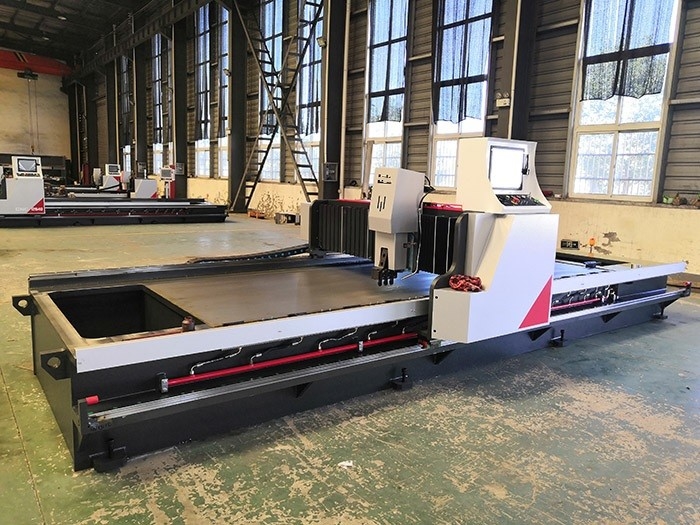

धातु शीट स्टेनलेस स्टील सीएनसी हाइड्रोलिक वी-नाली मशीन वी नाली कटर वी-काटने की मशीन
प्रदर्शन विशेषताओं,
1.1 शीट मेटल स्लॉटिंग मशीन फ्रेम और बीम सभी बॉक्स के आकार के हैं।परिमित तत्व अनुकूलन डिजाइन के बाद, अवशिष्ट तनाव को खत्म करने के लिए ऑल-स्टील वेल्डिंग को टेम्पर्ड किया जाता है, और समग्र कठोरता अच्छी होती है और सटीकता अच्छी होती है।
1.2 स्टेनलेस स्टील वी ग्रूविंग मशीन जिसमें 4 कंट्रोल एक्सिस, हाइड्रोलिक होल्ड-डाउन डिवाइस, गैन्ट्री और टूल होल्डर काम करते समय एक साथ राउंड-ट्रिप मूव करते हैं।
1.3 वी-ग्रूव मशीन बॉल स्क्रू और रोलर हेवी-ड्यूटी गाइड रेल, डी1एन6-ग्रेड प्रिसिजन हेलिकल गियर, प्लेनेटरी रेड्यूसर: बैलेंस, सटीक का उपयोग करती है।
1.4 सीएनसी ओपन कंट्रोलर, पूर्ण-स्वचालित संचालन का समर्थन करते हुए, 4-ब्लेड एक साथ चल सकते हैं, जिससे ग्रूविंग दक्षता में काफी सुधार होता है।
1.5 मेटल शीट वी स्लॉटिंग मशीन ताइवान EASYCAT या SYNTEC औद्योगिक-नियंत्रण नियंत्रक और बंद-लूप सर्वो प्रणाली को अपनाती है: आसान, लचीला, तेज, कुशल और कम शोर।
1.6 स्वचालित स्नेहन प्रणाली से लैस यह मशीन: कम पहनने, ठीक प्रसंस्करण, मशीनिंग सटीकता और उच्च गतिशील प्रतिक्रिया विशेषताओं को सुनिश्चित करना।
1.7संपीड़ित हवा / पानी बहने और शीतलन प्रणाली न केवल काटने वाले कचरे को वर्कपीस की सतह को खरोंचने से रोकती है, बल्कि चाकू के जीवन में भी सुधार करती है।
1.8 इस मशीन में सेल्फ प्लानिंग का कार्य है, लंबे समय के बाद यदि सतह चिकनी या दोषपूर्ण नहीं है, तो विमान से उपयोग कर सकते हैं, मशीन को पूरी तरह से नए पहलू पर ले जाता है।
मुख्य तकनीकी पैरामीटर,
| प्लेट को संसाधित करने के लिए मोटाई सीमा | 0.6 मिमी -4 मिमी (स्टेनलेस स्टील) |
| प्लेट को संसाधित करने के लिए मोटाई सीमा | 0.6 मिमी -4 मिमी (कार्बन स्टील) |
| मैक्स।संसाधित गहराई हर बार | 0.6 मिमी |
| मैक्स।संसाधित गहराई | 2.5 मिमी |
| प्लेट को संसाधित करने की लंबाई | 4000 mm |
| चौड़ाई वेग | 1550 मिमी |
| वी प्रकार गर्त मार्जिन न्यूनतम दूरी | 6 मिमी |
| आगे काटने की गति | 0-70मी/मिनट |
| एक्स अक्ष वापसी गति | 0-70मी/मिनट |
| Y अक्ष न्यूनतम इकाई सेट | 0.01 मिमी |
| वाई अक्ष न्यूनतम स्थिति सटीकता | ± 0.05 मिमी |
| Z अक्ष न्यूनतम इकाई सेट | 0.01 मिमी |
| पोजिशनिंग सटीकता | ± 0.05 मिमी |
| जेड अक्ष स्ट्रोक | 50 मिमी |
| एक्स-अक्ष इन्वर्टर / सर्वो मोटर | 5.5 kw |
| जेड अक्ष सर्वो मोटर | 1 किलोवाट |
| Y1, Y2 अक्ष सर्वो मोटर | 1 किलोवाट |
| हाइड्रोलिक प्रणाली | 1.5KW/8L/10MPa |
| चाकू | 3 सेट्स |
| 1500*4000 | 6000 मिमी * 2550 मिमी * 1660 मिमी |
| वायवीय दबाव | 6मानचित्र-8नक्शा |
| वज़न | 9.5T |
| मुख्य शक्ति | 380V / 50HZ / 3 चरण |
मुख्य भाग निर्देश,
| सीएनसी प्रणाली |
ताइवान SYNTEC या ESAYCAT 19 ”एचडी एलसीडी टच स्क्रीन |
| सर्वो इकाइयां (एक्स, वाई, जेड) |
EASYCAT ताइवान डेल्टा ताइवान |
| शीतलन प्रणाली | वाटर मिस्ट कूलिंग पंप |
| चाकू | चीन (दक्षिण कोरिया मिश्र धातु चाकू सिर) |
| गोल पेंच | टीबीआई ताइवान |
| रैखिक मार्गदर्शक | HIWIN ताइवान |
| गियर रैक | वाईवाईसी ताइवान |
| हाइड्रोलिक प्रणाली | ताइवान का ब्रांड |
| तार केबल | जर्मनी IGUS |
| कम वोल्टेज बिजली के उपकरण | श्नाइडर |
| सीमित स्विच |
जापान या जर्मनी का ब्रांड |
