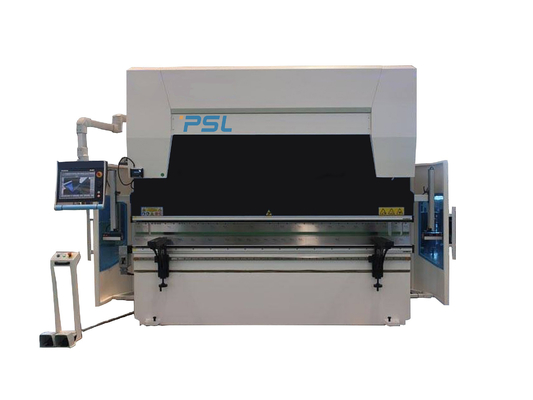

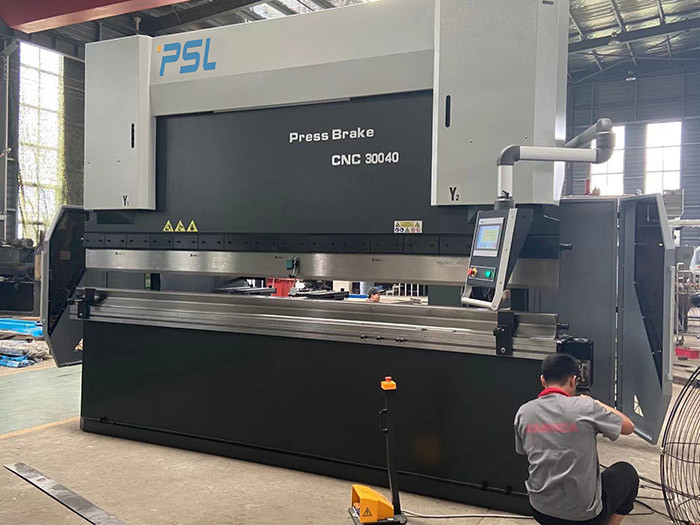

इलेक्ट्रो-हाइड्रोलिक सिंक्रनाइज़ेशन सीएनसी प्रेस ब्रेक शीट झुकने वाली मशीन सर्वो मुख्य मोटर
सिद्धांत और मशीन की विशेषताएं:
● फ्रेम स्टील शीट वेल्डेड संरचना से बना है, बाएँ और दाएँ घरों, काम करने की मेज और सिलेंडर बेस को एक पूरे फ्रेम में वेल्डेड किया गया है।वेल्डिंग के बाद, तड़के से आंतरिक तनाव समाप्त हो जाता है, इसलिए पूरा स्टील मजबूत होता है और स्थिरता अच्छी होती है।
● उच्च आवृत्तिहाइड्रोलिक नियंत्रण प्रौद्योगिकी, तेज, अधिक कुशल और सटीक।
● सीएनसी प्रेस ब्रेक के बैक गेज को मानक 2 फिंगर बैक गेज सिस्टम लाया गया है, क्योंकि जटिल आकार के काम के टुकड़े, 4 या 5 फिंगर बैक गेज सिस्टम और संबंधित डाई आपके चयन के लिए उपलब्ध हैं।
● प्रेस ब्रेक पर इनपुट शीट धातु डेटा के अनुसार, सीएनसी प्रणाली स्वचालित रूप से सभी वर्क-पीस कोणों की समान लंबाई वाली तालिका विक्षेपण क्षतिपूर्ति की गणना और समायोजन कर सकती है।
● की दूरी और ऊंचाईरियर स्टॉपरऔर राम के स्ट्रोक को सीएनसी प्रणाली द्वारा नियंत्रित किया जाता है, जो सुविधाजनक और त्वरित है।
● तेल सिलिंडर को सर्वोत्तम स्थिति प्राप्त करने के लिए पूरे प्रवाह के साथ मशीनीकृत किया गया है, जैसे जाली, बुझाना और टेम्पर्ड, और ठीक पीसना, और फिर हार्ड क्रोमियम चढ़ाना और अन्य प्रक्रियाएं।अंत में सीलिंग रिंग का आयात, ग्राहक सेवा में तेल रिसाव की घटना।
● हाइड्रोलिक सिस्टम पाइपलाइन की स्थापना को कम करने के लिए तेल सड़क की एकीकृत हाइड्रोलिक प्रणाली को अपनाता है।
● यांत्रिक विक्षेपण क्षतिपूर्ति का उपयोग एकसमान पूर्ण लंबाई वाली वर्कपीस तक पहुंच प्रदान करता है।जो तालिका को सापेक्ष गति बना सकता है और एक आदर्श उत्तल वक्र बनाता है, जिससे स्लाइडर के साथ सापेक्ष स्थिति अपरिवर्तित रहती है।
मूल विन्यास:
| नहीं |
नाम |
मॉडल / निर्माण |
| 1 |
सीएनसी प्रणाली |
हॉलैंड डेलेम DA53T, DA58T, DA66T नियंत्रक |
| 2 |
electrics |
फ्रांस श्नाइडर इलेक्ट्रिक्स |
| 3 |
बॅक गेज |
बॉल स्क्रू + लीनियर गाइडर;रैखिक गाइडर पर चलने वाली उंगली के 3-4 सेट |
| 4 |
मेन मोटर |
सर्वो मोटर एस्टुन या वेइची |
| 5 |
सर्वो मोटर |
नानजिंग एस्टन |
| 6 |
सर्वो चालक |
नानजिंग एस्टन |
| 7 |
पेडल स्विच |
केकॉन, दक्षिण कोरिया |
| 8 |
अंगूठी की सील |
बाउसर और बुसाक+शंबन, जर्मनी |
| 9 |
हाइड्रॉलिक सिस्टम |
रेक्सरोथ, जर्मनी |
| 10 |
तेल खींचने का यंत्र |
जर्मनी ALLEAD उच्च प्रदर्शन और कम शोर आंतरिक गियर पंप तेल पंप |
| 1 1 |
तेल ट्यूब कनेक्टर |
जर्मनी ईएमबी |
| 12 |
शीर्ष उपकरण और वी-डाई |
मानक शीर्ष उपकरण और वी डाई का एक सेट |
| 13 |
बॅक गेज |
ताइवान Hiwin गेंद पेंच और रैखिक गाइड रेल |
| 14 |
तेल सिलेंडर |
चीन ताइफेंग |
| 15 |
फास्ट क्लैम्पिंग |
चीनी ब्रांड |
| 16 |
विक्षेपण मुआवजा |
यांत्रिक मुआवजा / मुकुट तालिका |
| 17 |
झंझरी शासक |
इटली जीआईवीआई |
| 18 |
मानक अक्ष |
4 +1(Y1, Y2, X,R,+V ) |
मुख्य भागों का परिचय:
--हॉलैंड डेलेम डीए-58टी सिस्टम विशेषताएं:
- DA-58T सिंक्रोनाइज़्ड प्रेस ब्रेक्स के लिए अत्याधुनिक पूर्ण 2D ग्राफिकल कंट्रोल सॉल्यूशन है।
- औद्योगिक ग्रेड मल्टी टच स्क्रीन तकनीक के साथ इसका 15" हाई रेजोल्यूशन कलर टीएफटी, सिद्ध डेलेम यूजर-इंटरफेस तक पहुंच प्रदान करता है।
- एक त्वरित और आसान प्रोग्राम-टू-प्रोडक्शन वर्क सीक्वेंस के साथ मशीन एडजस्टमेंट और टेस्ट बेंड्स को कम से कम किया जाता है।CNC प्रोग्राम एक स्पर्श से उत्पन्न होते हैं।
- अत्यधिक प्रभावी नियंत्रण एल्गोरिदम मशीन चक्र का अनुकूलन करते हैं और सेट-अप समय को कम करते हैं।
डीए-58टी विशेषताएं:
2डी ग्राफिकल टच स्क्रीन प्रोग्रामिंग
15 "उच्च संकल्प रंग TFT
- मोड़ अनुक्रम गणना
- मुकुट नियंत्रण
- सर्वो और आवृत्ति इन्वर्टर नियंत्रण
- उन्नत वाई-अक्ष नियंत्रण एल्गोरिदम बंद-लूप के साथ-साथ खुले-लूप वाल्व के लिए।
- यूएसबी, परिधीय इंटरफेसिंग
- प्रोफाइल-टी ऑफलाइन सॉफ्टवेयर
| डीए-58टी तकनीकी डेटा |
|
| मानक |
| दिखाना |
रंग एलसीडी डिस्प्ले |
| प्रकार |
15 "टीएफटी, उच्च चमक |
| संकल्प |
1024 x 768 पिक्सेल, 32 बिट रंग |
| टच सेंसर |
पूर्ण टच स्क्रीन नियंत्रण (पीसीटी-टच) |
| बैकलाइट |
नेतृत्व करना |
| भंडारण क्षमता |
1 जीबी |
| उत्पाद और उपकरण स्मृति |
256 एमबी |
| विनिमेय स्मृति |
यूएसबी फ्लैश मेमोरी ड्राइव |
| ऑफलाइन सॉफ्टवेयर |
प्रोफ़ाइल-58TL |
- जर्मनी रेक्स्रोथ हाइड्रोलिक सिस्टम:
- जर्मनी ईएमबी जोड़
उत्तम आकार
ठीक जकड़न
बड़ा बहता हुआ
कम दबाव का नुकसान
कोई तेल रिसाव नहीं।
- जर्मनी बाउजर और बुसाक+शंबन सील्स
अंतराल के लिए मजबूत एंटी-एक्सट्रूज़न क्षमता
सील को मोड़ा या पलटा नहीं जाएगा
अच्छा पहनने के प्रतिरोध और आसान विधानसभा
अच्छा लीकप्रूफ
- जीआईवीआई सेंसर शासक
सीएनसी प्रेस ब्रेक पूरी तरह से बंद लूप इलेक्ट्रो-हाइड्रोलिक सर्वो नियंत्रण का उपयोग करता है,
राम स्थिति संकेत दो तरफ सेंसर शासक द्वारा सीएनसी प्रणाली को प्रतिक्रिया दे सकते हैं,
तो सीएनसी नियंत्रक डीए 58 टी बदलकर तेल बहने वाली मात्रा को समायोजित करता हैउद्घाटन का आकारतुल्यकालिक वाल्व की
, इस प्रकार कार्यबल की समानांतर स्थिति को बनाए रखते हुए, समान स्तर पर चलने वाले राम Y1, Y2 को नियंत्रित करता है।
- मैकेनिकल क्राउनिंग टेबल
- स्थानीय विक्षेपण मुआवजा तंत्र एक यांत्रिक हस्तक्षेप तालिका मुआवजा संरचना का उपयोग करता है।सीएनसी नियंत्रक स्वचालित गणना नियंत्रण।
- प्रत्येक समूह में विभिन्न ढलानों के साथ त्रि-आयामी घुमावदार सतहों के कई समूह होते हैं।मुआवजा वक्र स्लाइड प्लेट के विरूपण वक्र के करीब है, जो झुकने वाली मशीन की मशीनिंग सटीकता में काफी सुधार करता है।
-- बॅक गेज
● गेंद पेंच के माध्यम से सर्वो मोटर द्वारा संचालित एक्स अक्ष
● गेंद पेंच के माध्यम से सर्वो मोटर द्वारा संचालित आर अक्ष
● ताइवान HIWIN बॉल स्क्रू और लाइनर गाइड
● सभी सर्वो मोटर्स
● मैनुअल उंगलियों की स्थिति का समायोजन
- टॉप टूल को आसानी से ठीक करने के लिए फास्ट क्लैम्पिंग
- स्टैंडर्ड टॉप टूल का एक सेट और डबल वी-डाई (अमदा स्टाइल)
सामग्री: 42CrMo या अनुकूलित
समग्र शमन प्रक्रिया, उच्च कठोरता और अच्छा पहनने के प्रतिरोध।
डबल वी-डाई V8, V12, V16 (अनुकूलित)
--विश्वसनीय विद्युत प्रणाली
- विद्युत प्रणाली फ्रांस श्नाइडर है
- गारंटी के लिए डस्टप्रूफ कैबिनेट से लैसउच्च गुणवत्ता वाली विद्युत प्रणाली
- दरवाजा खोलें और बिजली बंद करें, उच्च गुणवत्ता वाली सर्वो मोटर चालक।
एचपीबी श्रृंखला सीएनसी प्रेस ब्रेक पैरामीटर,
| आदर्श |
ताकत
(केएन)
|
मैक्स।लंबाई
(मिमी)
|
दि.घरों के बीच
(मिमी)
|
गले की गहराई
(मिमी)
|
सहलाना
(मिमी)
|
मैक्स।प्रारंभिक
(मिमी)
|
शक्ति
(किलोवाट)
|
एक्स-यात्रा
(मिमी)
|
एक्स-गति
(मिमी / एस)
|
एल * डब्ल्यू * एच (मिमी) |
वज़न
(टन)
|
| 63t/2500 |
630 |
2500 |
1960 |
400 |
150 |
480 |
5.5 |
500 |
200 |
2850*1750*2350 |
6 |
| 80t/3200 |
800 |
2500 |
2600 |
400 |
200 |
480 |
7.5 |
500 |
200 |
3850*1850*2550 |
7.2 |
| 110t/3200 |
1100 |
3200 |
2600 |
400 |
200 |
480 |
7.5 |
500 |
200 |
3850*1850*2600 |
8.0 |
| 110t/4000 |
1100 |
4000 |
3200 |
400 |
200 |
480 |
7.5 |
500 |
200 |
4610*1850*2700 |
10.5 |
| 130t/3200 |
1300 |
3200 |
2600 |
400 |
200 |
480 |
1 1 |
500 |
200 |
3850*1850*2600 |
9 |
| 130t/4000 |
1300 |
4000 |
3200 |
400 |
200 |
480 |
1 1 |
500 |
200 |
4610*1850*2700 |
11.5 |
| 170t/3200 |
1700 |
3200 |
2600 |
400 |
200 |
480 |
1 1 |
500 |
200 |
3900*1900*2600 |
10.5 |
| 170t/4000 |
1700 |
4000 |
3200 |
400 |
200 |
480 |
1 1 |
500 |
200 |
4650*1900*2700 |
12.5 |
| 200t/3200 |
2000 |
3200 |
2600 |
400 |
200 |
480 |
15 |
500 |
200 |
3900*1900*2700 |
12 |
| 200t/4000 |
2000 |
4000 |
3200 |
400 |
200 |
480 |
15 |
500 |
200 |
4700*1900*2700 |
13 |
| 250t/3200 |
2500 |
3200 |
2600 |
400 |
200 |
480 |
15 |
500 |
200 |
3900*2100*2800 |
14 |
| 250t/4000 |
2500 |
4000 |
3200 |
400 |
200 |
480 |
15 |
500 |
200 |
4650*2100*2850 |
15.5 |
| 320t/3200 |
3200 |
3200 |
2600 |
400 |
200 |
480 |
22 |
500 |
200 |
3930*2110*3200 |
19टी |
| 320t/4000 |
3200 |
4000 |
3200 |
400 |
200 |
480 |
22 |
500 |
200 |
4830*2110*3200 |
22 टन |
| 400t/4000 |
4000 |
4000 |
3200 |
400 |
320 |
600 |
30 |
500 |
200 |
4850*2450*3500 |
28 टन |
| 500t/6000 |
5000 |
6000 |
4900 |
500 |
320 |
600 |
37 |
800 |
200 |
6500*2810*4500 |
42 टन |
| 600t/6000 |
6000 |
6000 |
4900 |
500 |
320 |
600 |
45 |
800 |
200 |
6500*2910*5100 |
50 टन |
| 800t/6000 |
8000 |
6000 |
4720 |
700 |
400 |
600 |
55 |
800 |
200 |
6500*2950*5300 |
75 टन |
रिमार्क्स: यह पैरामीटर 2019 सिस्टम में बनाया गया है।यदि पैरामीटर समय पर अपडेट नहीं होते हैं, तो कृपया समझें और हमसे संपर्क करें।
