उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| स्थिति: | नया | मशीन का नाम: | पावर पोल फैब्रिकेटिंग टेंडेम सीएनसी प्रेस ब्रेक, शीट मेटल बेंडिंग मशीन |
|---|---|---|---|
| मशीन की तरह: | 2-PPED-500/6000 अग्रानुक्रम सीएनसी निर्माण मशीन | आवेदन पत्र: | बिजली उद्योग, निर्माण परियोजनाएं, जस्ती शीट |
| सामग्री / धातु संसाधित: | स्टेनलेस स्टील, कार्बन स्टील | नाममात्र का दबाव (एन): | 10000KN |
| मैक्स। झुकने की लंबाई: | 12000mm | रैम स्ट्रोक: | 300 मिमी या अधिक |
| Max. मैक्स। opening between Ram and working table राम और वर्किंग टेबल के बीच: | 600 मिमी या अधिक | गले की गहराई: | 500 मिमी या अधिक |
| वोल्टेज: | 220V/380V/415V/440V 50HZ/60HZ, अनुकूलित | मेन मोटर: | एसी मोटर 2*45kw |
| वज़न: | 2*48000किग्रा | सीएनसी अक्ष: | 3+1, Y1,Y2,X,+V, या अनुकूलित |
| नियंत्रण विधा: | डेलेम डीए 53 टी, साइबेलेक, ईएसए सीएनसी नियंत्रक | बैक गेज: | बॉल स्क्रू + लीनियर गाइडर, एक्स एक्सिस सर्वो ड्राइविंग |
| स्वचालन: | स्वचालित, इलेक्ट्रिक | रंग: | आइवरी व्हाइट, अनुकूलित |
| अतिरिक्त सेवाएं: | अंत बनाने, अपने उत्पाद के अनुसार डिजाइन मोल्ड | गारंटी: | 1 वर्ष |
| बिक्री के बाद सेवा प्रदान की गई: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स, ऑनलाइन समर्थन, वीडियो तकनीकी सहायता | ||
| हाई लाइट: | 40 फुट सीएनसी हाइड्रोलिक प्रेस ब्रेक पीएसएल,सीएनसी हाइड्रोलिक प्रेस ब्रेक निर्माता पीएसएल,40 फुट प्रेस ब्रेक पीएसएल |
||

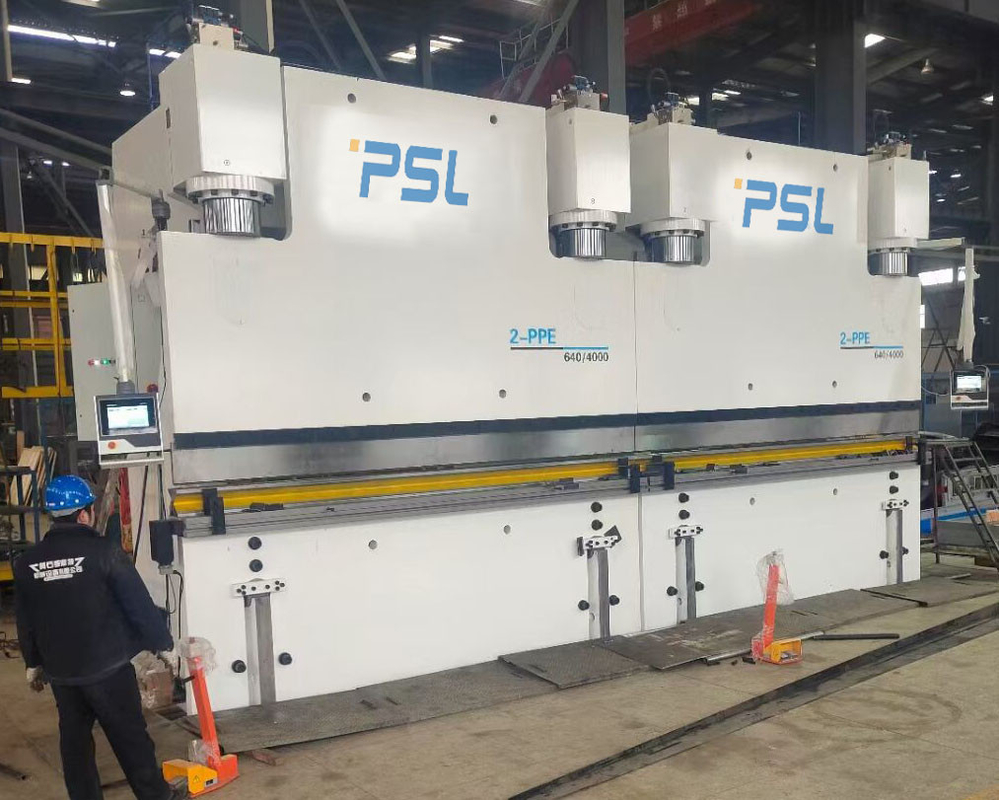

पावर पोल लाइट पोल फैब्रिकेटिंग मशीन टेंडेम सीएनसी इलेक्ट्रो-हाइड्रोलिक प्रेस ब्रेक
अनुप्रयोग:
यह अग्रानुक्रम सीएनसी प्रेस ब्रेक व्यापक रूप से बड़े इस्पात संरचना, स्टील टॉवर, पावर पोल, ट्रक कैरिज, इलेक्ट्रिक कैबिनेट, सजावट औद्योगिक में उपयोग किया जाता है।अलग-अलग डाई प्रदान करने के साथ, ग्राहक धातु की प्लेट को विभिन्न आकारों के वर्कपीस में मोड़ सकता है।
विशेष रूप से पावर और लाइट पोल निर्माण उद्योग में बड़े गले की गहराई और बड़े मैक्स के साथ।उपकरण की उद्घाटन ऊंचाई।
मशीन की मुख्य विशेषताएं,
1. इलेक्ट्रो-हाइड्रोलिक सर्वो प्रणाली, बंद लूप स्लाइडर चलने की सटीकता को नियंत्रित करता है।
2. अद्वितीय पेटेंट तकनीक: बड़े प्रेस ब्रेक का द्विपक्षीय विक्षेपण मुआवजा।
3. विभिन्न प्रकार के वर्कपीस को पूरा करने के लिए ऊंचाई समायोज्य आवेषण खोलना।
4. विभिन्न प्रकार के सहायक संस्थान उपयोगकर्ताओं की आवश्यकताओं को पूरा कर सकते हैं और प्रक्रिया को अधिक सुविधाजनक और कुशल बना सकते हैं।
5. मशीन का फ्रेम टैंक, वर्कटेबल, लेफ्ट और राइट हाउसिंग से बना होता है और
टक्कर मारना।तो इसमें उच्च शक्ति और अच्छी कठोरता है।इसके अलावा इसे खत्म करने के लिए कंपन होता हैतनाव।
6. दोनों मशीनों का सिंक्रोनाइज़ेशन वर्किंग प्रिंसिपल: इलेक्ट्रिक-हाइड्रोलिक को अपनाना आनुपातिक वाल्व दोनों मशीनों के सिंक्रनाइज़ेशन को सुनिश्चित करने के लिए।
7. सीएनसी नियंत्रक के माध्यम से, ऑपरेटर मशीन के साथ संचार कर सकता है।
8. पूर्ण लंबाई की नौकरी और सनकी नौकरी की आवश्यकताओं को पूरा करने के लिए अच्छी मार्गदर्शक प्रणाली, स्थिति मापने की प्रणाली और हाइड्रोलिक संतुलन प्रणाली से लैस।
9. वर्कपीस की सटीकता सुनिश्चित करने के लिए काम करते समय मशीन के विक्षेपण के लिए वर्कटेबल क्षतिपूर्ति इकाई को अपनाया जाता है।
10. सिलेंडर की सतह में अच्छा पहनावा और गर्मी उपचार होता है, इसलिए इसमें अच्छा स्नेहन और लंबे जीवन का उपयोग होता है।
मशीन उपकरण सटीकता
1 ज्यामितीय सटीकता
Y1 और Y2 की पोजिशनिंग सटीकता (रैम ऊपर और नीचे की ओर बढ़ रही है): ± 0.05 मिमी
Y1 और Y2 अक्षों की स्थिति सटीकता दोहराएं: ± 0.05 मिमी
एक्स-अक्ष की स्थिति सटीकता: ± 0.10 मिमी
(जो रियर रिटेनिंग का फ्रंट और रियर मूविंग एक्सिस है)
एक्स-अक्ष दोहराया स्थिति सटीकता: ± 0.05 मिमी
2 कार्य सटीकता
परीक्षण टुकड़े का झुकाव कोण: ± 30 '/ एम
टेस्ट पीस का सीधा झुकना: 0.30mm/m
मशीन विन्यास,
| नहीं | नाम | मॉडल / निर्माण |
| 1 | सीएनसी प्रणाली |
हॉलैंड डेलेम DA53T, DA58T, DA66T ईएसए S630, S640 साइबेलेक CT8, CT12 |
| 2 | electrics | श्नाइडर फ्रांस |
| 3 | बॅक गेज | बॉल स्क्रू + लीनियर गाइडर;रैखिक गाइडर पर चलने वाली उंगली के 4 सेट |
| 4 | मुखयमोटर | डब्ल्यूएन एसी मोटर 2 * 45 किलोवाट |
| 5 | सर्वो मोटर | एस्टुन |
| 6 | सर्वो चालक | एस्टुन |
| 7 | पेडल स्विच | काकॉन, दक्षिण कोरिया |
| 8 | अंगूठी की सील |
मर्केल, जर्मनी नॉक, जापान |
| 9 | हाइड्रोलिक प्रणाली | रेक्स्रोथ, जर्मनी |
| 10 | तेल खींचने का यंत्र | जापान नाची आंतरिक गियर पंप तेल पंप |
| 1 1 | ऑयल ट्यूब जॉइंटर | जर्मनी ईएमबी |
| 12 | शीर्ष उपकरण और वी-डाई | मानक शीर्ष उपकरण का एक सेट और इसमें वी डाई शामिल है |
| 13 | बॅक गेज | ताइवान हाईविन बॉल स्क्रू और लीनियर गाइड रेल |
| 14 | तेल सिलेंडर | पीएसएल |
| 15 | विक्षेपण मुआवजा | यांत्रिक या हाइड्रोलिक मुआवजा/ताज तालिका |
| 16 | झंझरी शासक | इटली GIVI |
| 17 | मानक अक्ष | 3 +1 (वाई 1, वाई 2, एक्स, + वी) |
अग्रानुक्रम पीपीईडी श्रृंखला मुख्य पैरामीटर,
|
नाम मॉडल
|
2-500/40
|
2-500/50
|
2-500/60
|
2-640/60
|
2-640/70
|
2-640/80
|
2-800/60
|
2-800/70
|
2-800/80
|
| नाममात्र बल kN |
5000
|
5000
|
5000
|
6400
|
6400
|
6400
|
8000
|
8000
|
8000
|
| फोल्डेबल बोर्ड चौड़ाई मिमी |
4000
|
5000
|
6000
|
6000
|
7000
|
8000
|
6000
|
7000
|
8000
|
| बल स्तंभ रिक्ति मिमी |
3150
|
4050
|
5050
|
5050
|
6050
|
6200
|
4760
|
5760
|
6200
|
| स्लाइडर स्ट्रोक मिमी |
300
|
300
|
300
|
320
|
320
|
320
|
400
|
400
|
400
|
| वर्कटेबल और स्लाइडर मिमी . की अधिकतम उद्घाटन ऊंचाई |
600
|
600
|
600
|
640
|
640
|
640
|
820
|
820
|
820
|
| गले की गहराई मिमी |
400
|
400
|
400
|
400
|
400
|
400
|
500
|
500
|
500
|
| तालिका चौड़ाई मिमी |
300
|
300
|
300
|
300
|
300
|
300
|
400
|
400
|
400
|
| ड्राइविंग गति mm/s |
75
|
75
|
75
|
80
|
80
|
80
|
100
|
100
|
100
|
| काम करने की गति मिमी / एस |
8
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
| वापसी गति मिमी / एस |
75
|
75
|
75
|
80
|
80
|
80
|
70
|
70
|
70
|
| मुख्य मोटर शक्ति किलोवाट |
45
|
45
|
45
|
55
|
55
|
55
|
2x37
|
2x37
|
2x37
|
| ईंधन टैंक मात्रा एल |
900
|
900
|
900
|
1000
|
1000
|
1000
|
2200
|
2200
|
2200
|
| मशीन टूल का शुद्ध वजन किलो |
38000
|
45000
|
53000
|
61000
|
67000
|
73000
|
94000
|
102000
|
115000
|
