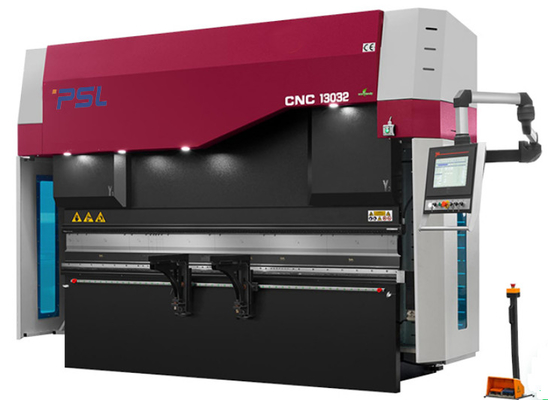

पंप नियंत्रित डबल सर्वो सीएनसी प्रेस ब्रेक झुकने मशीन
आवेदन परिचयमशीन:
1. सीएनसी इलेक्ट्रो-हाइड्रोलिक सर्वो मोटर्स + पंप सीएनसी प्रेस ब्रेक दो सर्वो मुख्य मोटर हैं जो समकालिक रूप से राम को ऊपर / नीचे नियंत्रित करने के लिए 2 तरह के पंप चलाते हैं।दो मिनी हाइड्रोलिक इकाइयां बिना तेल ट्यूब कनेक्शन के सिलेंडर के शीर्ष पर स्थापित हैं।
2. सुव्यवस्थित डिजाइन, उच्च गति, उच्च परिशुद्धता, उच्च कठोरता और प्रदर्शन के साथ सीएनसी झुकने वाली मशीन।
3. अच्छा एंटी-नॉक फ्रेम (वेल्डेड-स्टील प्लेट निर्माण), पूरे फ्रेम को तड़का दिया गया है, बड़े सीएनसी ब्रोइंग और मिलिंग मशीन का उपयोग करके संशोधन को कम किया गया है, एक समय में प्रक्रिया, उच्च परिशुद्धता सुनिश्चित करें।
4. यांत्रिक मुकुट क्षतिपूर्ति उपकरण सुसज्जित है।
5. बैकगेज डिजिटल सर्वो मोटर्स द्वारा संचालित होता है, गेंद स्क्रू के साथ ले जाया जाता है, रैखिक गाइड द्वारा निर्देशित होता है। उच्च परिशुद्धता।
मल्टी बैकगेज कुल्हाड़ियों उपलब्ध हैं स्टील वेल्ड मशीन फ्रेम निरंतर सटीकता सीएनसी नियंत्रक के साथ एनीलिंग उपचार प्राप्त करता है।
6.शीर्ष उपकरण और वी मरो औरआरबदलने योग्य क्राउनिंग वर्कटेबल, फोर्जिंग और सटीक पीस,बोल्ट फिक्सिंग.
7. पंप, वाल्व, सील, इलेक्ट्रिक, सर्वो इकाइयों और सीएनसी प्रणाली जैसे महत्वपूर्ण घटकों में अंतरराष्ट्रीय प्रसिद्ध ब्रांड का उपयोग करना।
8.पावर सेफगार्ड डिज़ाइन, लाइट कर्टेन / लेजर गार्ड प्रोटेक्शन के साथ, ओपन डोर पावर-ऑफ फंक्शन, संचालन के दौरान अधिक सुरक्षा।
9. फैशन आउटलुक, नाजुक और सुंदर, मशीनें कॉम्पैक्ट डिजाइन, छोटी मंजिल की जगह, आसान संचालन हैं।
10. तेल के तापमान में तेजी से वृद्धि को रोकने के लिए कम तेल पाइपलाइन डिजाइन का तर्कसंगत लेआउट।
विस्तृत परिचय,
1, सीएनसी प्रेस ब्रेक की संरचना:
1) पूर्ण स्टील-वेल्डेड संरचना;मैंईफ्ट और राइट हाउस, वर्किंग टेबल और सिलेंडर बेस को एक पूरे फ्रेम में वेल्ड किया जाता है।
2) वेल्डेड के बाद, तड़के से आंतरिक तनाव समाप्त हो जाता है, इसलिए पूरा स्टील मजबूत और स्थिरता है।
2) मशीन फ्रेम की विश्वसनीयता और ताकत और झुकने की सटीकता सुनिश्चित करने के लिए ANSYS परिमित तत्व विश्लेषण सॉफ्टवेयर।
2, सीएनसी प्रणाली को नियंत्रित करने के लिए:
1) की सभी क्रियाएं (एक्स, आर, जेड अक्ष चल रही हैं)बैक-गेज स्टॉपर;
2) राम का आघात नियंत्रित होता है
3) दो हाइड्रोलिक सर्वो इकाइयों में बहने वाली हाइड्रोलिक प्रणाली और दबाव
4) विक्षेपण क्षतिपूर्ति का समायोजन
DA58T . की विशेषताएं
- 2डी ग्राफिकल टच स्क्रीन प्रोग्रामिंग
- 15 "उच्च संकल्प रंग टीएफटी
- बेंड अनुक्रम गणना
- मुकुट नियंत्रण
- सर्वो और आवृत्ति इन्वर्टर नियंत्रण
- बंद-लूप के साथ-साथ ओपन-लूप वाल्व के लिए उन्नत वाई-अक्ष नियंत्रण एल्गोरिदम।
- यूएसबी, परिधीय इंटरफेसिंग
- प्रोफाइल-टी ऑफलाइन सॉफ्टवेयर
3, हाइड्रोलिक सिस्टम:
1) से आयातित एकीकृत नियंत्रण प्रणालीरेक्सरोथ जर्मनी;
2) सर्वो मुख्य मोटर्स + पंप + वाल्व बोर्ड के साथ दो तेल टैंक अलग-अलग दो साइड सिलेंडर चलाते हैं;
3) पाइपलाइनों की स्थापना में कमी, कम तेल का उपयोग किया जाता है और तेल का तापमान लंबे समय तक कम रहता है;
4) काम करने की स्थिरता और बेहतर उपस्थिति सुनिश्चित करें।
4, दो मुख्य तेल सिलेंडर:
1) बंद लूप नियंत्रण मोड: जर्मनी सर्वो वाल्व बोर्ड और आयातित झंझरी शासक;
2)उच्च आवृत्तिहाइड्रोलिक नियंत्रण प्रौद्योगिकी, तेज, अधिक कुशल और सटीक।
3) पारंपरिक यांत्रिक स्टॉप झुकने वाली मशीनों से बिल्कुल अलग;
4) ग्लाइड पोजिशनिंग और झुकने की उच्च परिशुद्धता;
5, बैक गेज स्टॉपर:
1) उच्च गुणवत्ता वाले बॉल स्क्रू और रैखिक गाइडर को रोकने की सटीकता सुनिश्चित करने के लिए।
2) ग्राहक की आवश्यकता के अनुसार अधिक कार्यात्मक बहु-अक्ष अवरोधन उपलब्ध है।
3)बैक गेज बीम पर स्थापित लीनियर गाइडर में घुड़सवार उंगलियों के मानक 2 सेट, जटिल आकार के वर्क पीस के रूप में, 4 या 5 अंगुल बैक गेज सिस्टम और संबंधित डाई आपके चयन के लिए उपलब्ध हैं।
- बैकगेज स्टॉपर,
● सर्वो मोटर द्वारा संचालित एक्स अक्ष
● सर्वो मोटर द्वारा संचालित आर अक्ष
● Z1, Z2 अक्ष (उंगली 1 और 2) सर्वो मोटर द्वारा संचालित(वैकल्पिक)
झुकने के दौरान स्टील प्लेट फॉलो-अप का समर्थन करने के लिए सर्वो मोटर्स द्वारा संचालित Z3, Z4 अक्ष (वैकल्पिक)
● सर्वो मोटर्स द्वारा संचालित सभी कुल्हाड़ियाँ
6, शरीर दो पक्ष:
1) सी आकार की प्लेटें दोनों तरफ फिट की जाती हैं;
2) उच्च परिशुद्धता झंझरी शासक सी आकार की प्लेटों और राम के बीच तय किया गया है;
3) झुकने के दौरान मशीन बॉडी के विरूपण से उत्पन्न होने वाली सटीक झुकने पर प्रभाव से बचें।
-- GIVI ग्रेटिंग रूलर
सीएनसी प्रेस ब्रेक पूरी तरह से बंद-लूप इलेक्ट्रो-हाइड्रोलिक सर्वो नियंत्रण का उपयोग करता है,
राम स्थिति संकेत दो तरफ सेंसर शासक द्वारा सीएनसी प्रणाली की प्रतिक्रिया हो सकती है,
तब सीएनसी नियंत्रक DA66T को बदलकर तेल प्रवाह की मात्रा को समायोजित करता हैउद्घाटन आकारतुल्यकालिक वाल्व की
, इसके द्वारा समान स्तर पर चल रहे RAM Y1, Y2 को नियंत्रित करते हुए, कार्यबल की समानांतर स्थिति को बनाए रखता है।
7, मैकेनिकल क्राउनिंग मुआवजा तालिका
सीएनसी प्रणाली में, प्लेट की मोटाई और लंबाई के पैरामीटर इनपुट होते हैं, और सीएनसी सिस्टम स्वचालित रूप से विक्षेपण क्षतिपूर्ति करेगा।
8, मानक शीर्ष उपकरण और मशीन पर डबल वी-डाई (अमाडा शैली)
सामग्री: 42CrMo
कुल मिलाकर शमन प्रक्रिया, उच्च कठोरता और अच्छा पहनने के प्रतिरोध।
सिंगल या डबल वी-डाई वी 8, वी 12, वी 16 (अनुकूलित)
9, जर्मनी बाउसर और बुसाक + शंबन सिलेंडर सील
10,विश्वसनीय विद्युत प्रणाली
- विद्युत घटक (रिले, संपर्ककर्ता) फ्रांस श्नाइडर
- गारंटी के लिए डस्टप्रूफ कैबिनेट ग्रेड IP54उच्च गुणवत्ता वाली विद्युत प्रणाली
- खुले दरवाजे और बिजली बंद का कार्य
- उच्च गुणवत्ता वाले एस्टुन सर्वो मोटर चालक
11, लेजर सुरक्षा की रखवाली
| |
वैकल्पिक मॉडल |
उत्पादक |
टिप्पणियों |
| सीएनसी प्रणाली |
डीए-52एस
डीए-53टी
डीए-58टी
डीए-66टी
DA-69T
ईएसए S630
ईएसए S640 |
डेलेम
ईएसए
|
|
| हाइड्रोलिक प्रणाली |
ओपन लूप
बंद लूप |
रेक्सरोथ
होरबिगर |
|
| बैक गेज |
●3+1 अक्ष
●4+1 अक्ष
●6+1 अक्ष
●8+1 अक्ष |
पीएसएल
मना करना |
कार्बन स्टील
एल्यूमिनियम सामग्री |
| तेल खींचने का यंत्र |
तेल पंप |
अलेड/सनी |
|
| मुख्य बिजली व्यवस्था |
सर्वो मोटर
सर्वो पंप |
वेइची |
|
| सामने की सामग्री |
सरल निश्चित प्रकार
एकल रेल चल प्रकार
डबल ट्रैक चल प्रकार |
पीएसएल |
|
| सुरक्षा |
साइड (गार्डराइल) + रियर (गार्डराइल)
● साइड (गार्डराइल + लाइट कर्टेन प्रोटेक्शन) + रियर (गार्डराइल)
● साइड (गार्डराइल + लेजर प्रोटेक्शन) + रियर (गार्डराइल) |
पीएसएल |
वैकल्पिक
वैकल्पिक
|
| विक्षेपण मुआवजा |
यांत्रिक बिजली मुआवजा
हाइड्रोलिक मुआवजा |
|
वैकल्पिक
|
| मोल्ड क्लैंपिंग |
यांत्रिक बिजली मुआवजा
हाइड्रोलिक मुआवजा... |
पीएसएल |
वैकल्पिक
|
| electrics |
श्नाइडर रिले, संपर्ककर्ता |
श्नाइडर |
खुला दरवाजा बिजली संरक्षण |
| पैर की स्विच |
ऊर्ध्वाधर स्विच |
कोरियाई काकोनो |
|
| लोअर डाई |
मल्टी-वी डाई
डबल वी कोर लोअर डाई के साथ |
पीएसएल |
डबल वी कोर मॉड्यूल को खंडित किया जा सकता है |
एसपीबी श्रृंखला सीएनसी प्रेस ब्रेक पैरामीटर,
| आदर्श |
बल
(केएन)
|
मैक्स।लंबाई
(मिमी)
|
डिस्.घरों के बीच
(मिमी)
|
गले की गहराई
(मिमी)
|
सहलाना
(मिमी)
|
मैक्स।प्रारंभिक
(मिमी)
|
शक्ति
(किलोवाट)
|
एक्स-यात्रा
(मिमी)
|
एक्स-स्पीड
(मिमी/एस)
|
एल * डब्ल्यू * एच (मिमी) |
वज़न
(टन)
|
| 63t / 2500 |
630 |
2500 |
1960 |
400 |
150 |
480 |
5.5 |
500 |
200 |
2850*1750*2350 |
6 |
| 80t / 3200 |
800 |
2500 |
2600 |
400 |
200 |
480 |
7.5 |
500 |
200 |
3850*1850*2550 |
7.2 |
| 110t / 3200 |
1100 |
3200 |
2600 |
400 |
200 |
480 |
7.5 |
500 |
200 |
3850*1850*2600 |
8.0 |
| 110t / 4000 |
1100 |
4000 |
3200 |
400 |
200 |
480 |
7.5 |
500 |
200 |
4610*1850*2700 |
10.5 |
| 130t / 3200 |
1300 |
3200 |
2600 |
400 |
200 |
480 |
1 1 |
500 |
200 |
3850*1850*2600 |
9 |
| 130t / 4000 |
1300 |
4000 |
3200 |
400 |
200 |
480 |
1 1 |
500 |
200 |
4610*1850*2700 |
11.5 |
| 170t / 3200 |
1700 |
3200 |
2600 |
400 |
200 |
480 |
1 1 |
500 |
200 |
3900*1900*2600 |
10.5 |
| 170t / 4000 |
1700 |
4000 |
3200 |
400 |
200 |
480 |
1 1 |
500 |
200 |
4650*1900*2700 |
12.5 |
| 200t / 3200 |
2000 |
3200 |
2600 |
400 |
200 |
480 |
15 |
500 |
200 |
3900*1900*2700 |
12 |
| 200t / 4000 |
2000 |
4000 |
3200 |
400 |
200 |
480 |
15 |
500 |
200 |
4700*1900*2700 |
13 |
| 250t / 3200 |
2500 |
3200 |
2600 |
400 |
200 |
480 |
15 |
500 |
200 |
3900*2100*2800 |
14 |
| 250 टन/4000 |
2500 |
4000 |
3200 |
400 |
200 |
480 |
15 |
500 |
200 |
4650*2100*2850 |
15.5 |
| 320t / 3200 |
3200 |
3200 |
2600 |
400 |
200 |
480 |
22 |
500 |
200 |
3930*2110*3200 |
19T |
| 320t / 4000 |
3200 |
4000 |
3200 |
400 |
200 |
480 |
22 |
500 |
200 |
4830*2110*3200 |
22 टन |
| 400t / 4000 |
4000 |
4000 |
3200 |
400 |
320 |
600 |
30 |
500 |
200 |
4850*2450*3500 |
28 टन |
| 500t / 6000 |
5000 |
6000 |
4900 |
500 |
320 |
600 |
37 |
800 |
200 |
6500*2810*4500 |
42 टन |
| 600t/6000 |
6000 |
6000 |
4900 |
500 |
320 |
600 |
45 |
800 |
200 |
6500*2910*5100 |
50 टन |
| 800t/6000 |
8000 |
6000 |
4720 |
700 |
400 |
600 |
55 |
800 |
200 |
6500*2950*5300 |
75 टन |
टिप्पणी: यह पैरामीटर 2019 प्रणाली में बनाया गया है।यदि पैरामीटर समय पर अपडेट नहीं होते हैं, तो कृपया समझें और हमारे साथ संपर्क करें।
