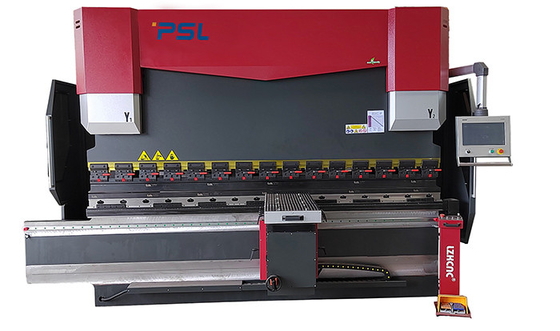

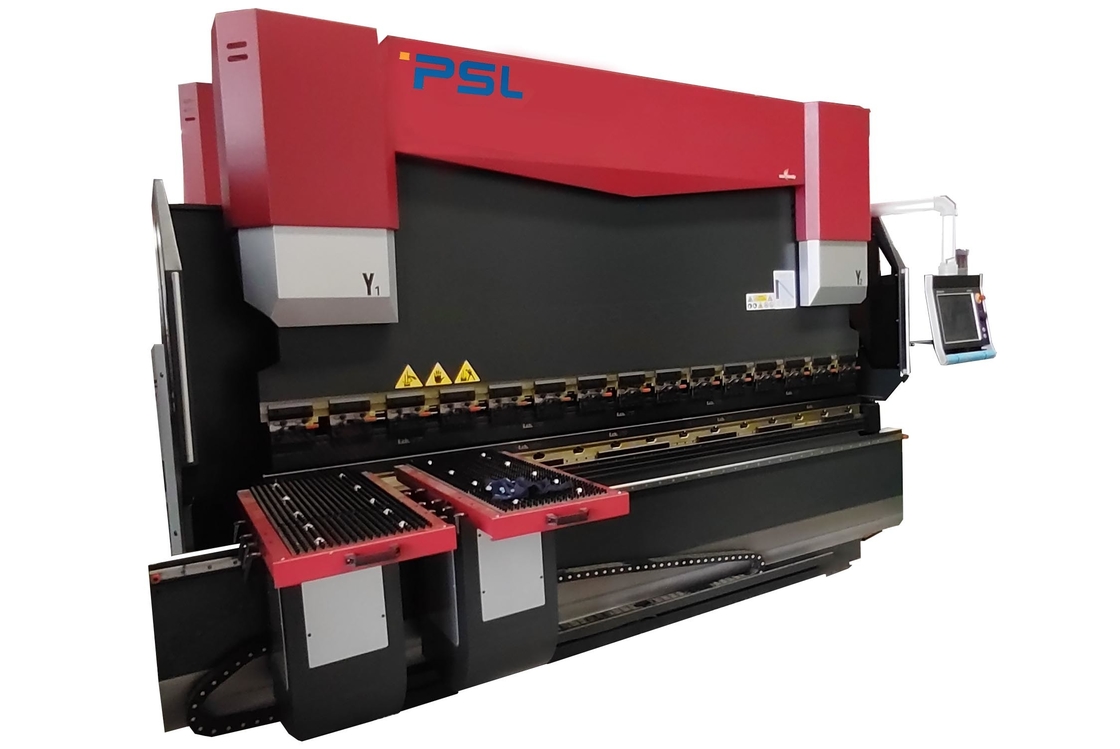

फ्रंट फॉलो-अप सपोर्ट के साथ सीएनसी शीट मेटल बेंडिंग सीएनसी मल्टी एक्सिस प्रेस ब्रेक
आवेदन परिचय,
यह सीएनसी प्रेस ब्रेक धातु की शीट को विभिन्न ज्यामितीय क्रॉस-सेक्शन आकृतियों के वर्कपीस में मोड़ने के लिए टूल (मानक या विशेष उपकरण) का उपयोग करता है।
यह एक शीट मेटल बनाने की मशीन है जिसे कोल्ड रोलिंग शीट मेटल प्रोसेसिंग के लिए डिज़ाइन किया गया है।
यह व्यापक रूप से शीट धातु झुकने, जैसे ऑटोमोबाइल, विमान निर्माण, प्रकाश उद्योग, जहाज निर्माण, कंटेनर, लिफ्ट, रेलवे वाहन और अन्य उद्योगों में उपयोग किया जाता है।
सिद्धांत और मशीन की विशेषताएं:
1. उच्च झुकने परिशुद्धता, तेजी से काम करने की गति, और कुशल, परिचालन सुरक्षा, प्रदर्शन स्थिर।
2. अच्छा एंटी-नॉक फ्रेम (वेल्डेड-स्टील प्लेट निर्माण), पूरे फ्रेम को तड़का दिया गया है, बड़े सीएनसी ब्रोइंग और मिलिंग मशीन का उपयोग करके संशोधन को कम किया गया है, एक समय में प्रक्रिया, उच्च परिशुद्धता सुनिश्चित करें।
3. महत्वपूर्ण घटकों और सीएनसी प्रणाली में अंतरराष्ट्रीय प्रसिद्ध ब्रांड का उपयोग करना।
4. विजुअल सीएनसी ऑपरेटिंग पैनल, आसान ऑपरेशन, सुविधाजनक, बहु-कार्य और व्यावहारिक।
5. सटीक ड्राइंग के अनुसार, सभी असेंबली पार्ट्स सीएनसी मशीनिंग सेंटर द्वारा उत्पादित किए जाते हैं।
6. उच्च कार्यकारी बल, उच्च मानक और उच्च पेशेवर मशीन इकट्ठी टीम।
7. बिजली सुरक्षा डिजाइन, प्रकाश पर्दा संरक्षण के साथ, खुला दरवाजा बिजली बंद समारोह, संचालन के दौरान अधिक सुरक्षा।
8. फैशन आउटलुक, नाजुक और सुंदर, मशीनें कॉम्पैक्ट डिजाइन, छोटी मंजिल की जगह, आसान संचालन हैं।
9. सभी प्रेस ब्रेक, बाल काटना मशीन उपयोगकर्ता के लिए व्यापक झुकने कार्यक्रम प्रदान करना।
10. बदली जा सकने वाली वर्कटेबल और शीर्ष उपकरण और वी डाई, फोर्जिंग और सटीक पीस,बोल्ट फिक्सिएनजी.
11. मशीन उपकरण की स्थिरता सुनिश्चित करने और लोच को कम करने के लिए राम और ऊर्ध्वाधर स्तंभों को मोटा करना।
12. तेल के तापमान में तेजी से वृद्धि को रोकने के लिए तेल पाइपलाइन डिजाइन का तर्कसंगत लेआउट।
13. तेजी से उत्पादन और समय पर वितरण।
विस्तृत परिचय,
1, प्रेस ब्रेक की संरचना:
1) पूर्ण स्टील-वेल्डेड संरचना;मैंईफ्ट और राइट हाउस, वर्किंग टेबल और सिलेंडर बेस को एक पूरे फ्रेम में वेल्ड किया जाता है।
2) वेल्डिंग के बाद, तड़के से आंतरिक तनाव समाप्त हो जाता है, इसलिए पूरा स्टील मजबूत होता है और स्थिरता अच्छी होती है।
2) मशीन की विश्वसनीयता और सटीकता सुनिश्चित करने के लिए ANSYS परिमित तत्व विश्लेषण सॉफ्टवेयर।
2, हाइड्रोलिक सिस्टम:
1) से आयातित एकीकृत नियंत्रण प्रणालीरेक्सरोथ जर्मनी;
2) पाइपलाइनों की स्थापना में कमी;
3) कार्य स्थिरता और बेहतर उपस्थिति सुनिश्चित करें।
3, मुख्य तेल सिलेंडर:
1) बंद लूप नियंत्रण मोड: जर्मनी इलेक्ट्रो-हाइड्रोलिक सर्वो वाल्व और आयातित झंझरी शासक;
2)उच्च आवृत्तिहाइड्रोलिक नियंत्रण प्रौद्योगिकी, तेज, अधिक कुशल और सटीक।
3) पारंपरिक यांत्रिक स्टॉप झुकने वाली मशीनों से बिल्कुल अलग;
4) ग्लाइड स्थिति और झुकने की उच्च परिशुद्धता;
5) सटीक और स्थिर संचालन
4, बैक गेज:
1) उच्च गुणवत्ता वाले बॉल स्क्रू और लीनियर गाइडर को रोकने की सटीकता सुनिश्चित करने के लिए।
2) ग्राहक की आवश्यकता के अनुसार अधिक कार्यात्मक बहु-अक्ष अवरोधन उपलब्ध है।
3)बैक गेज बीम पर स्थापित लीनियर गाइडर में घुड़सवार उंगलियों के मानक 2 सेट, जटिल आकार के वर्क पीस के रूप में, 4 या 5 अंगुल बैक गेज सिस्टम और संबंधित डाई आपके चयन के लिए उपलब्ध हैं।
5, शरीर दो पक्ष:
1) सी आकार की प्लेटें दोनों तरफ फिट की जाती हैं;
2) उच्च परिशुद्धता झंझरी शासक सी आकार की प्लेटों पर है;
3) झुकने की प्रक्रिया के दौरान मशीन बॉडी के विरूपण से उत्पन्न होने वाली सटीक झुकने पर प्रभाव से बचें।
6, सीएनसी नियंत्रक:
1) की सभी क्रियाएं (एक्स, आर, जेड अक्ष चल रही हैं)बैक-गेज स्टॉपरसीएनसी प्रणाली द्वारा;
2) राम के स्ट्रोक को सीएनसी प्रणाली द्वारा नियंत्रित किया जाता है
3) हाइड्रोलिक सिस्टम बहने और दबाव सीएनसी प्रणाली द्वारा नियंत्रित होते हैं
4) विक्षेपण मुआवजे का समायोजन सीएनसी प्रणाली द्वारा नियंत्रित किया जाता है
5) सभी ऑपरेशन सुविधाजनक और त्वरित हैं।
बुनियादी विन्यास:
| नहीं |
नाम |
मॉडल / निर्माण |
| 1 |
सीएनसी प्रणाली |
हॉलैंड डेलेम DA66T नियंत्रक
ईएसए S650
साइबेलेक CT12
एलजेड-1000
|
| 2 |
electrics |
फ्रांस श्नाइडर इलेक्ट्रिक्स |
| 3 |
बॅक गेज |
बॉल स्क्रू + लीनियर गाइडर;रैखिक गाइडर पर चलने वाली उंगली के 2 सेट |
| 4 |
मुखयमोटर |
सीमेंस एसी मोटर |
| 5 |
सर्वो मोटर |
नानजिंग एस्टुन |
| 6 |
सर्वो चालक |
नानजिंग एस्टुन |
| 7 |
पेडल स्विच |
काकॉन, दक्षिण कोरिया |
| 8 |
अंगूठी की सील |
बाउसर और बुसाक+शंबान, जर्मनी |
| 9 |
हाइड्रोलिक प्रणाली |
रेक्स्रोथ, जर्मनी |
| 10 |
तेल खींचने का यंत्र |
जर्मनी एलीड उच्च प्रदर्शन और कम शोर आंतरिक गियर पंप |
| 1 1 |
तेल ट्यूब जॉइंटर्स |
जर्मनी ईएमबी |
| 12 |
शीर्ष उपकरण और वी-डाई |
मानक शीर्ष उपकरण का एक सेट और वी डाई |
| 13 |
बॅक गेज |
ताइवान बॉल स्क्रू और लीनियर गाइडर |
| 14 |
तेल सिलेंडर |
चीन ताइफेंग |
| 15 |
त्वरित क्लैंपिंग |
चीनी ब्रांड |
| 16 |
विक्षेपण मुआवजा |
यांत्रिक मुआवजा/ताज तालिका |
| 17 |
झंझरी शासक |
इटली GIVI |
| 18 |
मानक अक्ष |
8 +1 (वाई 1, वाई 2, एक्स, आर, जेड 1, जेड 2, जेड 3, जेड 4 + वी) |
मुख्य भागों का परिचय:
- सीएनसी नियंत्रक DELEM DA66T:
- रेक्सरोथ सर्वो हाइड्रोलिक सिस्टम:
-- जर्मनी ईएमबी जोड़
-- GIVI ग्रेटिंग रूलर
सीएनसी प्रेस ब्रेक पूरी तरह से बंद-लूप इलेक्ट्रो-हाइड्रोलिक सर्वो नियंत्रण का उपयोग करता है,
राम स्थिति संकेत दो तरफ सेंसर शासक द्वारा सीएनसी प्रणाली की प्रतिक्रिया हो सकती है,
तब सीएनसी नियंत्रक DA66T को बदलकर तेल प्रवाह की मात्रा को समायोजित करता हैउद्घाटन आकारतुल्यकालिक वाल्व की
, इसके द्वारा समान स्तर पर चल रहे RAM Y1, Y2 को नियंत्रित करते हुए, कार्यबल की समानांतर स्थिति को बनाए रखता है।
-- यांत्रिक मुकुट/मुआवजा तालिका
- स्थानीय विक्षेपण क्षतिपूर्ति तंत्र यांत्रिक हस्तक्षेप तालिका क्षतिपूर्ति संरचना का उपयोग करता है।सीएनसी नियंत्रक स्वचालित गणना नियंत्रण।
- बैकगेज स्टॉपर,
बॉल स्क्रू के माध्यम से सर्वो मोटर द्वारा संचालित एक्स अक्ष
बॉल स्क्रू के माध्यम से सर्वो मोटर द्वारा संचालित आर अक्ष यारैक और पंख कटना
● उंगलियों की स्थिति को मैन्युअल रूप से समायोजित करना
● Z1, Z2 अक्ष (उंगली 1 और 2) सर्वो मोटर द्वारा अच्छे के माध्यम से संचालितरैक और पिनियन (वैकल्पिक)
झुकने के दौरान स्टील प्लेट फॉलो-अप का समर्थन करने के लिए सर्वो मोटर्स द्वारा संचालित Z3, Z4 अक्ष
● सभी ड्राइवसर्वो मोटर्स
- शीर्ष उपकरण को तेजी से और आसानी से ठीक करने के लिए त्वरित क्लैंपिंग
--स्टैंडर्ड टॉप टूल और मशीन पर डबल वी-डाई (अमाडा स्टाइल)
सामग्री: 42CrMo
कुल मिलाकर शमन प्रक्रिया, उच्च कठोरता और अच्छा पहनने के प्रतिरोध।
सिंगल या डबल वी-डाई वी 8, वी 12, वी 16 (अनुकूलित)
-- जर्मनी बाउसर और बुसाक+शम्बन सिलिंडर सील
--विश्वसनीय विद्युत प्रणाली
- विद्युत घटक (रिले, संपर्ककर्ता) फ्रांस श्नाइडर
- गारंटी के लिए डस्टप्रूफ कैबिनेट ग्रेड IP54उच्च गुणवत्ता वाली विद्युत प्रणाली
- खुले दरवाजे और बिजली बंद का कार्य
- उच्च गुणवत्ता वाले एस्टुन सर्वो मोटर चालक
एचपीबी श्रृंखला सीएनसी प्रेस ब्रेक पैरामीटर,
| नमूना |
ताकत
(केएन)
|
मैक्स।लंबाई
(मिमी)
|
डिस्.घरों के बीच
(मिमी)
|
गले की गहराई
(मिमी)
|
झटका
(मिमी)
|
मैक्स।प्रारंभिक
(मिमी)
|
शक्ति
(किलोवाट)
|
एक्स-यात्रा
(मिमी)
|
एक्स-स्पीड
(मिमी/एस)
|
एल * डब्ल्यू * एच (मिमी) |
वज़न
(टन)
|
| 63t / 2500 |
630 |
2500 |
1960 |
400 |
150 |
480 |
5.5 |
500 |
200 |
2850*1750*2350 |
6 |
| 80t / 3200 |
800 |
2500 |
2600 |
400 |
200 |
480 |
7.5 |
500 |
200 |
3850*1850*2550 |
7.2 |
| 110t / 3200 |
1100 |
3200 |
2600 |
400 |
200 |
480 |
7.5 |
500 |
200 |
3850*1850*2600 |
8.0 |
| 110t / 4000 |
1100 |
4000 |
3200 |
400 |
200 |
480 |
7.5 |
500 |
200 |
4610*1850*2700 |
10.5 |
| 130t / 3200 |
1300 |
3200 |
2600 |
400 |
200 |
480 |
1 1 |
500 |
200 |
3850*1850*2600 |
9 |
| 130t / 4000 |
1300 |
4000 |
3200 |
400 |
200 |
480 |
1 1 |
500 |
200 |
4610*1850*2700 |
11.5 |
| 170t / 3200 |
1700 |
3200 |
2600 |
400 |
200 |
480 |
1 1 |
500 |
200 |
3900*1900*2600 |
10.5 |
| 170t / 4000 |
1700 |
4000 |
3200 |
400 |
200 |
480 |
1 1 |
500 |
200 |
4650*1900*2700 |
12.5 |
| 200t / 3200 |
2000 |
3200 |
2600 |
400 |
200 |
480 |
15 |
500 |
200 |
3900*1900*2700 |
12 |
| 200t / 4000 |
2000 |
4000 |
3200 |
400 |
200 |
480 |
15 |
500 |
200 |
4700*1900*2700 |
13 |
| 250t / 3200 |
2500 |
3200 |
2600 |
400 |
200 |
480 |
15 |
500 |
200 |
3900*2100*2800 |
14 |
| 250 टन/4000 |
2500 |
4000 |
3200 |
400 |
200 |
480 |
15 |
500 |
200 |
4650*2100*2850 |
15.5 |
| 320t / 3200 |
3200 |
3200 |
2600 |
400 |
200 |
480 |
22 |
500 |
200 |
3930*2110*3200 |
19T |
| 320t / 4000 |
3200 |
4000 |
3200 |
400 |
200 |
480 |
22 |
500 |
200 |
4830*2110*3200 |
22 टन |
| 400t / 4000 |
4000 |
4000 |
3200 |
400 |
320 |
600 |
30 |
500 |
200 |
4850*2450*3500 |
28 टन |
| 500t / 6000 |
5000 |
6000 |
4900 |
500 |
320 |
600 |
37 |
800 |
200 |
6500*2810*4500 |
42 टन |
| 600t/6000 |
6000 |
6000 |
4900 |
500 |
320 |
600 |
45 |
800 |
200 |
6500*2910*5100 |
50 टन |
| 800t/6000 |
8000 |
6000 |
4720 |
700 |
400 |
600 |
55 |
800 |
200 |
6500*2950*5300 |
75 टन |
टिप्पणी: यह पैरामीटर 2019 प्रणाली में बनाया गया है।यदि पैरामीटर समय पर अपडेट नहीं होते हैं, तो कृपया समझें और हमारे साथ संपर्क करें।
