उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नाम: | हाइड्रोलिक गिलोटिन बाल काटना मशीन | स्थिति: | नया |
|---|---|---|---|
| काटने की सामग्री: | धातु स्टेनलेस स्टील कार्बन स्टील एल्यूमिनियम, एमएस / एसएस / जीआई आदि स्टील प्लेट: | मैक्स। मोटाई काटना: | 13 मिमी |
| नियंत्रण प्रणाली: | Estun E21S NC नियंत्रण, Delem DAC-360 | रंग: | अनुकूलन |
| वोल्टेज: | 380V, अनुकूलित | गारंटी: | 1 वर्ष |
| बिक्री के बाद सेवा प्रदान की गई: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स, ऑनलाइन समर्थन | ||
| हाई लाइट: | हाइड्रोलिक गिलोटिन मशीन Hgs13x6200,हाइड्रोलिक शीट मेटल गिलोटिन Hgs13x6200,हाइड्रोलिक गिलोटिन काटने की मशीनें Hgs13x6200 |
||

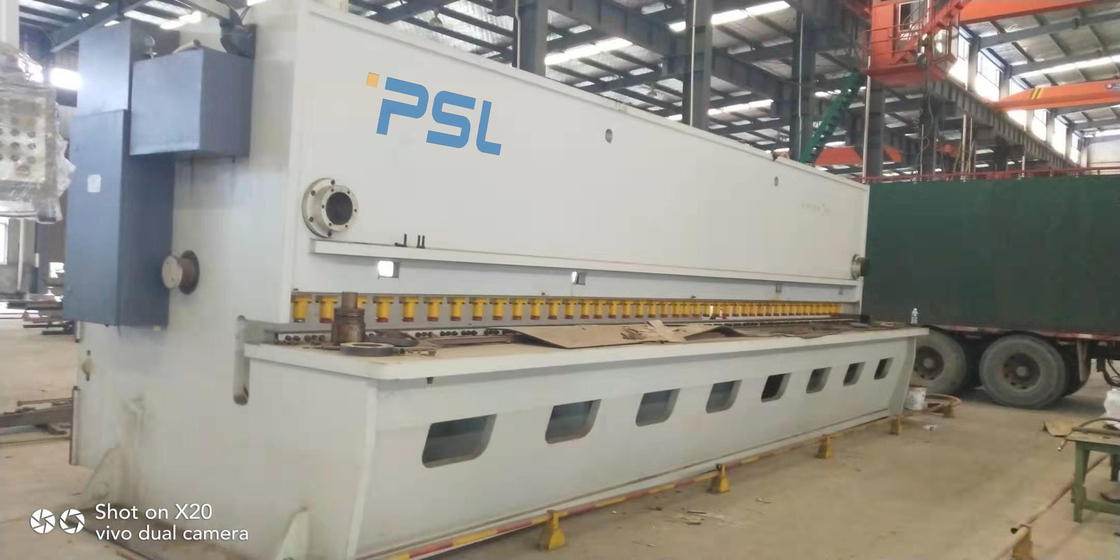

नेकां हाइड्रोलिक गिलोटिन बाल काटना मशीन LVD-YSD शैली मॉडल HGS13x6200
1.1.ऊपरी ब्लेड धारक गिलोटिन संरचना को अपनाता है।
1.2.रोलिंग गाइड तीन-बिंदु प्रकार द्वारा समर्थित है।फ्रंट प्रीलोडिंग गाइड रेल टूल होल्डर को पीछे के ऊपरी रोलर और पीछे के निचले रोलर से जोड़े रखती है, और पारस्परिक गति में कोई निकासी नहीं होती है।
1.3.निचला आधार अच्छी सटीकता के साथ तय किया गया है।
1.4.ऊपरी उपकरण धारक एक इच्छुक संरचना को अपनाता है, जो रिक्त करने के लिए सुविधाजनक है और भागों की सटीकता में सुधार करता है।
1.5.कतरनी कोण समायोजित किया जा सकता है।बटन नियंत्रण का उपयोग कतरनी कोण को समायोजित करने के लिए किया जाता है, जो सुविधाजनक और तेज़ है।
1.6.पतली प्लेटों को कतरनी करते समय, कतरनी कोण को कम किया जा सकता है, भागों की विकृति को न्यूनतम तक कम किया जा सकता है, और चीरा सीधा और बिना गड़गड़ाहट के होता है।
1.7.ब्लेड निकासी समायोजन सुविधाजनक है और बाल काटना गुणवत्ता में सुधार हुआ है।ब्लेड का निकासी मूल्य संख्यात्मक रूप से प्रदर्शित किया जाता है।
1.8.आयताकार ब्लेड, चार किनारों का उपयोग किया जा सकता है, लंबी सेवा जीवन, आसान पीस।
1.9.जंगम ब्लेड समर्थन ब्लेड निकासी एकरूपता के समायोजन की सुविधा देता है, कतरनी गुणवत्ता में सुधार करता है और ब्लेड सेवा जीवन को बढ़ाता है।
1.10.गोलाकार गेंद समर्थन तालिका, उपयोगकर्ताओं के लिए फ़ीड काटने के लिए सुविधाजनक।
1.11निचले ब्लेड के लंबवत शासक के साथ फ्रंट गेज उपयोगकर्ता के प्री-पोजिशनिंग ऑपरेशन की आवश्यकताओं को पूरा करता है।
2. तकनीकी पैरामीटर,
| नहीं। | नाम | मूल्य | इकाई | टिप्पणियां |
| 1 | मैक्स।मोटाई काटना | 13 | मिमी | बी≤450एन/मिमी2 |
| 2 | मैक्स।उपमार्ग की चौड़ाई | 6200 | मिमी | |
| 3 | मैक्स।काटने की शक्ति | 730 | के.एन. | |
| 4 | गला | 100 | मिमी | |
| 5 | काटने का कोण | 0.5-2.5 | डिग्री | समायोज्य |
| 6 | आघात | 7 | टाइम्स / मिनट। | |
| 7 | बैक-गेज की रेंज | 10-1000 | मिमी | |
| 8 | होल्ड-डाउन की मात्रा | 32 | पीसी | |
| 9 | तेल टैंक की मात्रा | 680 | ली |
| 10 | मुख्य मोटर की शक्ति | 30 | किलोवाट | |
| 1 1 | लंबाई | 7100 | मिमी | |
| 12 | चौड़ाई | 2400 | मिमी | |
| 13 | कद | 2850 | मिमी | |
| 14 | मशीन का वजन | 29000 | किलोग्राम |
3. मशीन के मुख्य भाग
3.1.कंप्यूटर एडेड डिजाइन का उपयोग करना।फ्रेम, स्लाइडर और अन्य महत्वपूर्ण घटकों का विश्लेषण ANSYS परिमित तत्व विश्लेषण सॉफ्टवेयर द्वारा किया जाता है ताकि फ्रेम की ताकत और संरचना की तर्कसंगतता सुनिश्चित हो सके।
3.2 फ्रेम और ऊपरी ब्लेड धारक के लिए पूरी वेल्डिंग संरचना को अपनाया जाता है, और आंतरिक तनाव को खत्म करने के लिए जर्मन तकनीक का उपयोग किया जाता है।सटीकता अच्छी तरह से बनाए रखी जाती है।
3.3 जंग हटाने के लिए शॉट पीनिंग का प्रयोग करें और जंग रोधी पेंट का छिड़काव करें।
3.4 मशीन टूल के खंभे, कार्यक्षेत्र, दबाने वाले बीम और ऊपरी उपकरण धारक एक समय में बोरिंग और मिलिंग मशीन द्वारा बनते हैं, जो प्रत्येक बढ़ते सतह की लंबवतता और समानता सुनिश्चित करता है।
4.1.उन्नत यूरोपीय तकनीक का परिचय और एकीकृत हाइड्रोलिक नियंत्रण प्रणाली को अपनाना, इसकी अच्छी विश्वसनीयता है।
4.2.श्रृंखला सिलेंडर तुल्यकालन प्रणाली को अपनाया जाता है, और मशीन उपकरण समान रूप से लोड होता है।
4.3.हाइड्रोलिक सिस्टम सहायक ऊर्जा के रूप में स्किन-बैग संचायक का उपयोग करता है, एक ही समय में दबाव प्रभाव को अवशोषित करता है, मशीन टूल सुचारू रूप से चलता है और इसमें कम शोर होता है।
4.4.हाइड्रोलिक प्रेस कतरनी को अधिक विश्वसनीय बनाता है।
4.5.कतरनी बल की वृद्धि के साथ दबाव बल बढ़ता है।
4.6.हाइड्रोलिक सिस्टम में अतिप्रवाह संरक्षण, सुरक्षित और विश्वसनीय है।
4.7.तेल पंप जापान की NACHI कंपनी के आंतरिक गियर पंप को अपनाता है, जो उच्च दबाव और कम शोर का सामना कर सकता है।
4.8.सीलिंग रिंग्स का निर्माण जर्मनी मर्केल कंपनी और जापान नॉक कंपनी द्वारा किया जाता है।उनके पास अच्छा सीलिंग प्रदर्शन, विश्वसनीय संचालन और लंबी सेवा जीवन है।
4.9.तेल स्तर की ऊंचाई का स्पष्ट और सहज प्रदर्शन।
4.10.हाइड्रोलिक सिस्टम उच्च फ़िल्टरिंग सटीकता वाले फिल्टर से लैस है।
4.11.मशीन टूल्स रेटेड लोड के तहत लगातार काम कर सकते हैं।हाइड्रोलिक प्रणाली स्थिर और सटीकता है।
5. विद्युत प्रणाली
5.1.बैक-गेज यात्रा को नियंत्रित करने के लिए Estun NC नियंत्रक E21s का उपयोग करना, शियरिंग मशीन के लिए विशेष
5.2.प्रमुख विद्युत घटक विदेशों से आयातित भागों को अपनाते हैं, जो अंतरराष्ट्रीय मानकों के अनुरूप हैं, सुरक्षित और विश्वसनीय हैं, लंबे समय तक सेवा जीवन और मजबूत विरोधी हस्तक्षेप क्षमता रखते हैं।
5.3.इलेक्ट्रॉनिक नियंत्रण कैबिनेट IP54 सुरक्षा मानक को पूरा करता है, और विद्युत घटकों को एक मानक और स्पष्ट रूप से चिह्नित किया जाता है।
5.4.यह आसान संचालन के लिए एक मोबाइल ऑपरेटिंग टेबल और एक चल पेडल स्विच से लैस है।
5.5.उपकरण और कर्मियों की सुरक्षा सुनिश्चित करने के लिए उपकरण में विश्वसनीय विद्युत सुरक्षा उपाय हैं जैसे आपातकालीन स्टॉप और अधिभार संरक्षण।
उत्पाद पैरामीटर:
| नाम मॉडल |
62/6
|
62/8
|
80/10
|
40/13
|
62/13
|
80/13
|
25/16
|
31/16
|
40/16
|
50/16
|
62/16
|
| मैक्स।कतरनी मोटाई |
|
|
|
|
|
|
|
|
|
|
|
| हल्के स्टील मिमी |
6
|
8
|
10
|
13
|
13
|
13
|
16
|
16
|
16
|
16
|
16
|
| स्टेनलेस स्टील मिमी |
3
|
4
|
6
|
8
|
8
|
8
|
10
|
10
|
10
|
10
|
10
|
| काटने की लंबाई मिमी |
6200
|
6200
|
8000
|
4000
|
6200
|
8000
|
2500
|
3100
|
4000
|
5000
|
6200
|
| कतरनी बल kN |
132
|
220
|
430
|
730
|
620
|
620
|
730
|
850
|
850
|
850
|
850
|
| बैकगेज यात्रा मिमी |
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
| कटिंग कोण समायोजन ° |
0.5-2.5
|
0.5-2.5
|
0.5-2
|
0.5-2
|
0.5-2.5
|
0.5-2.5
|
0.5-3
|
0.5-2.5
|
0.5-2.5
|
0.5-2.5
|
0.5-2.5
|
| स्ट्रोक प्रति मिनट |
7-45
|
8-35
|
7-30
|
10-30
|
10-30
|
7-45
|
7-30
|
12-33
|
8-30
|
6-20
|
7-20
|
| गला मिमी |
100
|
100
|
100
|
200
|
60
|
400
|
300
|
300
|
200
|
100
|
100
|
| दबाने वाले पैरों की संख्या |
32
|
32
|
42
|
20
|
32
|
42
|
13
|
16
|
20
|
बाईस
|
32
|
| ईंधन टैंक मात्रा एल |
686
|
686
|
845
|
561
|
686
|
1600
|
499
|
591
|
561
|
662
|
686
|
| मोटर शक्ति किलोवाट |
15
|
बाईस
|
37
|
30
|
30
|
60
|
बाईस
|
बाईस
|
30
|
37
|
37
|
| वजन (किग्रा |
20000
|
24000
|
45000
|
14000
|
28000
|
55000
|
10000
|
12000
|
18000
|
28000
|
36000
|
| आकार लंबाई मिमी |
7065
|
7095
|
9016
|
4885
|
7100
|
9090
|
3265
|
3865
|
5020
|
5935
|
7135
|
| चौड़ाई मिमी |
2650
|
2540
|
2615
|
2190
|
2515
|
3525
|
2140
|
2140
|
2290
|
2550
|
2550
|
| ऊंचाई मिमी |
2650
|
2815
|
3000
|
2488
|
2830
|
3360
|
2350
|
2350
|
2575
|
2870
|
2870
|
| 680 |
| 29000 |
