धातु के लिए 20 मिमी 25 मिमी 30 मिमी सीएनसी बाल काटना मशीन 220v हाइड्रोलिक गिलोटिन कतरनी:

चीन PSL (WUHAN) SMART EQUIPMENT CO.LTD. प्रमाणपत्र
चीन PSL (WUHAN) SMART EQUIPMENT CO.LTD. प्रमाणपत्र
मैं अब ऑनलाइन चैट कर रहा हूँ

धातु के लिए 20 मिमी 25 मिमी 30 मिमी सीएनसी बाल काटना मशीन 220v हाइड्रोलिक गिलोटिन कतरनी:

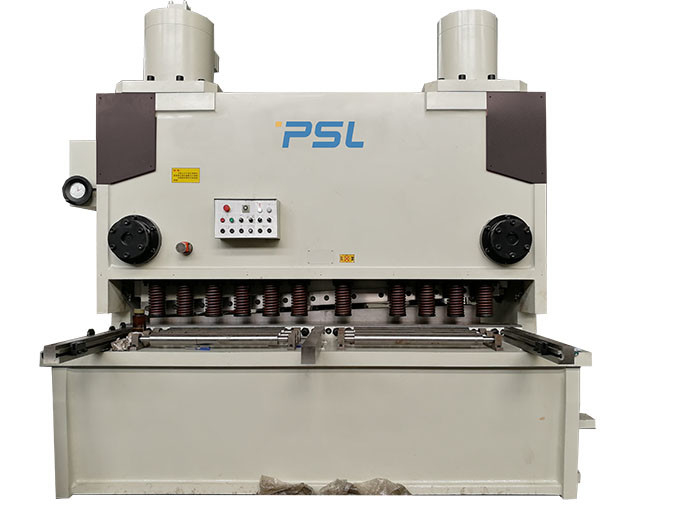

20mm 25mm 30mm CNC Shearing Machine 220v Hydraulic Guillotine Shear For Metal
20mm 25mm 30mm CNC Shearing Machine 220v Hydraulic Guillotine Shear For Metal
video play

बड़ी छवि :  धातु के लिए 20 मिमी 25 मिमी 30 मिमी सीएनसी बाल काटना मशीन 220v हाइड्रोलिक गिलोटिन कतरनी:

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: PSL,OEM
मॉडल संख्या: QC11K-25x3100
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: Negotiable
पैकेजिंग विवरण: सागर द्वारा कंटेनर में नग्न
प्रसव के समय: 60-90 दिन
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 20 सेट
विस्तृत उत्पाद विवरण
नाम: एनसी हाइड्रोलिक गिलोटिन शीयर प्रकार: QC11K-25x3100 मोटी शीट धातु गिलोटिन बाल काटना मशीन
आवेदन पत्र: शीट धातु उद्योग, धातु प्लेट काटने की मशीन काटने की सामग्री: स्टेनलेस स्टील कार्बन स्टील एल्यूमिनियम, एमएस / एसएस / जीआई आदि स्टील प्लेट:
नियंत्रण विधा: NC controller Estun E21s; नेकां नियंत्रक Estun E21s; CNC controller ELGO P40T,Delem Max. मैक्स। cutting width (mm) काटने की चौड़ाई (मिमी): 2500/3200/4000/6000 आदि
मैक्स। काटने की मोटाई (मिमी): 8/12/16/20/25/30 आदि गले का गैप: 100 मिमी, विकल्प 150-500 मिमी
मेन मोटर: सामान्य एसी मोटर बैक-गेज ड्राइविंग: इन्वर्टर, सर्वो चालक
बैक गेज: बॉल स्क्रू + लीनियर गाइडर, यात्रा 1000 मिमी रंग: ग्रे-ब्लैक + व्हाइट या अनुकूलित
वोल्टेज: 220V / 380V / 400V 50HZ / 60HZ, अनुकूलित, बिक्री के बाद सेवा प्रदान की गई: विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स, ऑनलाइन समर्थन, वीडियो तकनीकी सहायता
गारंटी: 1 साल
हाई लाइट:

20 मिमी बाल काटना मशीन

,

20 मिमी सीएनसी बाल काटना मशीन

,

सीएनसी बाल काटना मशीन 220v

नेकां/सीएनसी मोटी प्लेट धातु हाइड्रोलिक गिलोटिन बाल काटना मशीन काटने की मोटाई 25 मिमी 30 मिमी


कतरनी का संक्षिप्त,

भारी शुल्क मोटी स्टील प्लेट गिलोटिन कतरनीमानक भाग:
1. साइड फ्रेम पर सिंगल हैंडल द्वारा तेज और सटीक ब्लेड क्लीयरेंस एडजस्टमेंट
2. एल्यूमीनियम, हल्के स्टील और स्टेनलेस स्टील प्लेट काटने के लिए 4-एज ब्लेड
3. छाया रेखा काटने के लिए लाइन रोशनी और तार काटना
4. स्ट्रोक का काउंटर, लंबाई समायोजन काटना
5. हाइड्रोलिक और विद्युत अधिभार संरक्षण
6. मीटर और अन्य फ्रंट सपोर्ट आर्म्स के साथ स्क्वायरिंग आर्म
7. Estun E21S NC नियंत्रण

8. ELGO P40T या DELEM DAC360T सीएनसी कंट्रोलर (वैकल्पिक) बैक-गेज, कटिंग एंगल, कटिंग चौड़ाई और ब्लेड क्लीयरेंस।
9. बॉश-रेक्स्रोथ या युकेन हाइड्रोलिक सिस्टम
10. श्नाइडर इलेक्ट्रिक्स
11. बैक-गेज एसी मोटर चलाने के लिए डेल्टा या एलजी इन्वर्टर

12. बैक-गेज सर्वो मोटर ड्राइविंग वैकल्पिक है

13. 0,05 मिमी सटीकता के साथ बैक-गेज बॉल स्क्रू और पॉलिश रॉड।
15. सेफ गार्ड सीई नियमों को पूरा करने वाला मानक है।



हाइड्रोलिक प्रणाली
एकीकृत हाइड्रोलिक नियंत्रण प्रणाली को अपनाएं, रखरखाव के लिए अधिक विश्वसनीय और आसान। हाइड्रोलिक सिस्टम बॉश-रेक्सरोथ या युकेन से है। सभी पाइप, निकला हुआ किनारा और कंपन सबूत और रिसाव सबूत डिजाइन के साथ संयुक्त और सिलेंडर में सभी मुहर जापान से Volqua या NOK है, सबसे प्रसिद्ध ब्रांड, अच्छी गुणवत्ता और उच्च प्रदर्शन।

अग्रानुक्रम तेल सिलेंडर तुल्यकालन प्रणाली को अपनाया जाता है, और मशीन समान रूप से तनावग्रस्त होती है।अग्रानुक्रम सिलेंडर के तेल की मात्रा को समायोजित करके, कतरनी कोण को विभिन्न प्लेट मोटाई कतरनी की जरूरतों को पूरा करने के लिए अधिक आसानी से समायोजित किया जा सकता है।

हॉट एरिया के लिए हाइड्रोलिक सिस्टम जोड़ा गया कूलिंग चिलर स्पेशल (वैकल्पिक)


धातु के लिए 20 मिमी 25 मिमी 30 मिमी सीएनसी बाल काटना मशीन 220v हाइड्रोलिक गिलोटिन कतरनी: 0


विद्युत व्यवस्था
IP54 के मानक के तहत विद्युत कैबिनेट, अंतर्राष्ट्रीय CE मानक के तहत विद्युत, सुरक्षित और विश्वसनीय, मजबूत विरोधी हस्तक्षेप क्षमता।संचालन सुरक्षा सुनिश्चित करने के लिए सुरक्षात्मक बाड़ और सुरक्षा इंटरलॉक।एक चल सिंगल-हैंड फुट पेडल स्विच, संचालित करने में आसान है।

    धातु के लिए 20 मिमी 25 मिमी 30 मिमी सीएनसी बाल काटना मशीन 220v हाइड्रोलिक गिलोटिन कतरनी: 1  धातु के लिए 20 मिमी 25 मिमी 30 मिमी सीएनसी बाल काटना मशीन 220v हाइड्रोलिक गिलोटिन कतरनी: 2
धातु के लिए 20 मिमी 25 मिमी 30 मिमी सीएनसी बाल काटना मशीन 220v हाइड्रोलिक गिलोटिन कतरनी: 3



ब्लेड एडजस्ट और कटिंग प्रेसिजन:
कतरनी कोण और ब्लेड निकासी प्लेट मोटाई के अनुसार परिवर्तनीय है, जो शीट धातु के कतरनी विरूपण को कम कर सकती है और अधिक मोटी शीट धातु को कतरनी कर सकती है।
सेक्शन शीयरिंग का कार्य, प्रकाश के साथ संरेखित करने का कार्य।ऊपरी ब्लेड धारक में सामग्री फ़ीड की सुविधा के लिए आवक टाइलिंग संरचना होती है और काम के टुकड़े की सटीकता भी बढ़ाती है।

हाइड्रोलिक सिस्टम एक सहायक ऊर्जा स्रोत के रूप में एक मूत्राशय-प्रकार के संचायक का उपयोग करता है, और एक ही समय में सिस्टम के दबाव प्रभाव को अवशोषित करता है, ताकि मशीन उपकरण सुचारू रूप से चले और शोर कम हो।धातु के लिए 20 मिमी 25 मिमी 30 मिमी सीएनसी बाल काटना मशीन 220v हाइड्रोलिक गिलोटिन कतरनी: 4
कामकाजी जीवन को लम्बा करने के लिए चार काटने वाले किनारों के साथ आयताकार ब्लेड, शीट के विरूपण को कम करने के लिए समायोज्य कतरनी कोण।धातु के लिए 20 मिमी 25 मिमी 30 मिमी सीएनसी बाल काटना मशीन 220v हाइड्रोलिक गिलोटिन कतरनी: 5
हाइड्रोलिक सिस्टम एक सहायक ऊर्जा स्रोत के रूप में एक मूत्राशय-प्रकार के संचायक का उपयोग करता है, और एक ही समय में सिस्टम के दबाव प्रभाव को अवशोषित करता है, ताकि मशीन उपकरण सुचारू रूप से चले और शोर कम हो।धातु के लिए 20 मिमी 25 मिमी 30 मिमी सीएनसी बाल काटना मशीन 220v हाइड्रोलिक गिलोटिन कतरनी: 6





कतरनी QC11K-25x3100 के विनिर्देश,



विनिर्देश QC11K-25x3100
मैक्स।मोटाई काटना

25 मिमी (हल्का स्टील)

12 मिमी (स्टेनलेस स्टील)

मैक्स।उपमार्ग की चौड़ाई 3100 मिमी
स्ट्रोक्स 4-30 बार/मिनट
बैकगेज स्ट्रोक 10-1000 मिमी
कतरनी कोण 0.5-3.0डिग्री
गले की गहराई 100 मिमी
कार्य तालिका की ऊंचाई 900 मिमी
कार्य तालिका की चौड़ाई 600 मिमी
मुख्य सर्वो मोटर शक्ति 37kw
आयाम: 4000x2370x3200
शुद्ध वजन अनुमोदन। 23.5 टन
वोल्ट।

380V, 50HZ







मानक विन्यास,



वैकल्पिक मॉडल उत्पादक टिप्पणियों
सीएनसी प्रणाली

E21s
टीपी-07

P40T
DAC360


एस्टुन

एल्गो

डेलेम


पलटनेवाला डेल्टा, INVT दो
हाइड्रोलिक प्रणाली मुख्य सोलनॉइड वाल्व

रेक्सरोथ

युकेनी


बैक गेज

एसी मोटर
सर्वो मोटर (वैकल्पिक)

बॉल स्क्रू + लीनियर गाइडर

पीएसएल


ताइवान


तेल खींचने का यंत्र भीतरी गियर तेल पंप

धूप वाला


मुख्य शक्ति

एसी मोटर

डब्ल्यूएन
फ्रंट वर्क टेबल विशेष फूस और गेंद रैक पीएसएल
सुरक्षा फ्रंट स्टील फेंस + बैक सेफ सेंसर प्रोटेक्शन (वैकल्पिक) पीएसएल
ब्लेड क्लीयरेंस

हाथ से किया हुआ

मोटर चालित (वैकल्पिक)

पीएसएल
विद्युत घटक श्नाइडर रिले, संपर्ककर्ता श्नाइडर
पैर की स्विच काकॉन वर्टिकल स्विच कोरियाई
डीप थ्रोट 150 मिमी -500 मिमी (वैकल्पिक) पीएसएल



QC11K श्रृंखला मुख्य पैरामीटर,

आदर्श

मैक्स।

टीकेएन

नम्य होने की क्षमता मैक्स।लंबाई कोण एक्स.स्ट्रोक शक्ति एल * डब्ल्यू * एच (मिमी) वज़न
QC11K-6 * 2500 6 मिमी ≤450kN/सेमी 2500 मिमी 0.5-2.5° 750mm 7.5kW 3140*1740*2040 4800 किग्रा
क्यूसी11के-6*3200 6 मिमी ≤450kN/सेमी 3200 मिमी 0.5-2.5° 750mm 7.5 किलोवाट 3750*1770*2150 5800 किग्रा
क्यूसी11के-6*4000 6 मिमी ≤450kN/सेमी 4000 mm 0.5-2.5° 750mm 11 किलोवाट 4830*1840*2150 7500 किग्रा
QC11K-6 * 5000 6 मिमी ≤450kN/सेमी 5000 मिमी 0.5-2.5° 750mm 15 किलोवाट 5830*1840*2150 13000 किग्रा
QC11K-6 * 6000 6 मिमी ≤450kN/सेमी 6000 मिमी 0.5-3° 750mm 15 किलोवाट 6480*2100*2300 18000किग्रा
QC11K-8 * 2500 8 मिमी ≤450kN/सेमी 2500 मिमी 0.5-2.5° 750mm 11 किलोवाट 3040*1700*1700 5500 किग्रा
क्यूसी11के-8*3200 8 मिमी ≤450kN/सेमी 3200 मिमी 0.5-2.5° 750mm 11 किलोवाट 3860*1700*1700 6200 किग्रा
क्यूसी11के-8*4000 8 मिमी 450kN/सेमी 4000 mm 0.5-2.5° 750mm 11 किलोवाट 4640*1700*1700 7900 किग्रा
QC11K-8 * 5000 8 मिमी 450kN/सेमी 5000 मिमी 0.5~3° 750mm 18.5 किलोवाट 5400*2400*2000 13500 किग्रा
QC11K-8 * 6000 8 मिमी 450kN/सेमी 6000 मिमी 0.5~3° 750mm 22 किलोवाट 6480*2100*2350 19000 किग्रा
QC11K-8 * 8000 8 मिमी 450kN/सेमी 8000 मिमी 0.5~3° 750mm 22 किलोवाट 8580*2130*2350 29500किग्रा
QC11K-10 * 2500 10 मिमी 450kN/सेमी 2500 मिमी 0.5-2.5° 950 मिमी 15 किलोवाट 3040*1800*1700 6500किग्रा
क्यूसी11के-10*3200 10 मिमी 450kN/सेमी 3200 मिमी 0.5-2.5° 950 मिमी 11 किलोवाट 3850*1830*1900 7500 किग्रा
QC11K-10 * 4000 10 मिमी 450kN/सेमी 4000 mm 0.5-2.5° 950 मिमी 15 किलोवाट 4650*2100*2000 11000 किग्रा
QC11K-10 * 5000 10 मिमी 450kN/सेमी 5000 मिमी 0.5~2.5° 950 मिमी 15 किलोवाट 5750*2100*2000 16000 किग्रा
QC11K-10 * 6000 10 मिमी 450kN/सेमी 6000 मिमी 0.5~2.5° 950 मिमी 15 किलोवाट 6500*2100*2300 24000 किग्रा
QC11K-10 * 8000 10 मिमी 450kN/सेमी 8000 मिमी 0.5~2.5° 950 मिमी 15 किलोवाट 6800*2100*2300 32000 किग्रा
QC11K-13*2500 13 मिमी 450kN/सेमी 2500 मिमी 0.5-2.5° 1000 मिमी 15 किलोवाट 3285*1830*2390 7500 किग्रा
QC11K-13*3200 13 मिमी 450kN/सेमी 3200 मिमी 0.5-2.5° 1000 मिमी 15 किलोवाट 3855*1830*2390 9500किग्रा
QC11K-13*4000 13 मिमी 450kN/सेमी 4000 mm 0.5-2.5° 1000 मिमी 18.5 किलोवाट 4850*1830*2390 12500 किग्रा
QC11K-13*6000 13 मिमी 450kN/सेमी 6000 मिमी 0.5~3° 1000 मिमी 30 किलोवाट 6850*1930*2650 30000 किग्रा
QC11K-13*8000 13 मिमी 450kN/सेमी 8000 मिमी 0.5~3° 1000 मिमी 30 किलोवाट 8950*2130*2850 46000 किग्रा
QC11K-13*9000 13 मिमी 450kN/सेमी 9000 मिमी 0.5~3° 1000 मिमी 45 किलोवाट 9980*2130*2850 65000 किग्रा
QC11K-13 * 10000 13 मिमी 450kN/सेमी 10000 मिमी 0.5~3° 1000 मिमी 45 किलोवाट 11050*2500*3100 85000 किग्रा
क्यूसी11के-16*2500 16 मिमी 450kN/सेमी 2500 मिमी 0.5~3° 1000 मिमी 22 किलोवाट 3440*1940*2830 9500किग्रा
क्यूसी11के-16*3200 16 मिमी 450kN/सेमी 3200 मिमी 0.5~3° 1000 मिमी 22 किलोवाट 4010*1940*2830 11000 किग्रा
क्यूसी11के-16*4000 16 मिमी 450kN/सेमी 4000 mm 0.5~3° 1000 मिमी 30 किलोवाट 5010*1980*2830 15500किग्रा
क्यूसी11के-16*5000 16 मिमी 450kN/सेमी 5000 मिमी 0.5~3.0° 1000 मिमी 30 किलोवाट 5900*2600*2830 25000 किग्रा
QC11K-16 * 6000 16 मिमी 450kN/सेमी 6000 मिमी 1~3.0° 1000 मिमी 37 किलोवाट 7000*2400*3600 36000 किग्रा
QC11K-16*8000 16 मिमी 450kN/सेमी 8000 मिमी 1~3.0° 1000 मिमी 45 किलोवाट 8900*2900*3430 75000 किग्रा
QC11K-20 * 2500 20 मिमी 450kN/सेमी 2500 मिमी 1~3° 1000 मिमी 30 किलोवाट 3440*1980*2830 14000 किग्रा
क्यूसी11के-20*3100 20 मिमी 450kN/सेमी 3100 मिमी 1~3° 1000 मिमी 30 किलोवाट 4010*1900*2830 17000 किग्रा
क्यूसी11के-20*4000 20 मिमी 450kN/सेमी 4000 mm 1~3.0° 1000 मिमी 37 किलोवाट 4850*2600*2900 22000किग्रा
QC11K-20 * 6000 20 मिमी 450kN/सेमी 6000 मिमी 1~3.0° 1000 मिमी 55 किलोवाट 6700*3000*3000 54000किग्रा
QC11K-25*2500 25 मिमी 450kN/सेमी 2500 मिमी 1~3.0° 1000 मिमी 37 किलोवाट 3440*1900*2830 25000 किग्रा
QC11K-25*3100 25 मिमी 450kN/सेमी 3100 मिमी 1~3.0° 1000 मिमी 37 किलोवाट 4000*2370*3200 23500 किग्रा

टिप्पणियाँ: यह पैरामीटर 2019 desgin पर आधारित है।यदि पैरामीटर समय पर अपडेट नहीं होते हैं, तो कृपया ऑनलाइन चैट या ईमेल द्वारा समझें और हमसे संपर्क करें।धन्यवाद।
