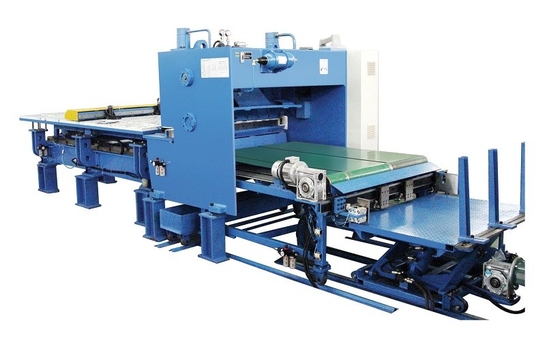

ऑटो सीएनसी बाल काटना मशीन उपकरण सर्वो फ्रंट फीडिंग हाइड्रोलिक स्टैकिंग लाइन

चीन PSL (WUHAN) SMART EQUIPMENT CO.LTD. प्रमाणपत्र
चीन PSL (WUHAN) SMART EQUIPMENT CO.LTD. प्रमाणपत्र
मैं अब ऑनलाइन चैट कर रहा हूँ

ऑटो सीएनसी बाल काटना मशीन उपकरण सर्वो फ्रंट फीडिंग हाइड्रोलिक स्टैकिंग लाइन

Auto CNC Shearing Machine Equipment Servo Front Feeding Hydraulic Stacking Line
Auto CNC Shearing Machine Equipment Servo Front Feeding Hydraulic Stacking Line Auto CNC Shearing Machine Equipment Servo Front Feeding Hydraulic Stacking Line

बड़ी छवि :  ऑटो सीएनसी बाल काटना मशीन उपकरण सर्वो फ्रंट फीडिंग हाइड्रोलिक स्टैकिंग लाइन

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: PSL,OEM
मॉडल संख्या: QC11K-4x2000/3000
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: Negotiable
पैकेजिंग विवरण: कंटेनर में नग्न
प्रसव के समय: 60-90 दिन
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 10 सेट
विस्तृत उत्पाद विवरण
आवेदन पत्र: शीट धातु उद्योग प्रोडक्ट का नाम: सीएनसी फ्रंट फीडिंग हाइड्रोलिक बाल काटना लाइन
प्रकार: शीट धातु गिलोटिन बाल काटना लाइन QC11K-4x2000 काटने की सामग्री: धातु स्टेनलेस स्टील कार्बन स्टील एल्यूमिनियम, एमएस / एसएस / जीआई आदि स्टील प्लेट:
नियंत्रण विधा: डेलेम DAC310T DAC360T, साइबेलेक T8 सीएनसी नियंत्रक मेन मोटर: सामान्य मोटर, सर्वो मोटर
फ्रंट गेज: बॉल स्क्रू + लीनियर गाइडर, यात्रा 3000mm फ्रंट फीडिंग मोटर: सर्वो मोटर
रंग: नीला + सफेद, ग्रे काला + लाल, अनुकूलित वोल्टेज: 220V/380V/400V 50HZ/60HZ, अनुकूलित
बिक्री के बाद सेवा प्रदान की गई: विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स, ऑनलाइन समर्थन, वीडियो तकनीकी सहायता गारंटी: 1 वर्ष, परक्राम्य
हाई लाइट:

सीएनसी शीयरिंग फ्रंट फीडिंग स्टैकिंग लाइन

,

सर्वो फ्रंट फीडिंग स्टैकिंग लाइन

,

सर्वो हाइड्रोलिक शीयरिंग स्टैकिंग लाइन


शीट मेटल ऑटोमैटिक सर्वो फ्रंट फीडिंग हाइड्रोलिक शीयरिंग और स्टैकिंग लाइन


 विशेषताएं और विशेषताएं,



1. कंप्यूटर ऑटो-सीएडी डिजाइन का उपयोग करना।फ्रेम और संरचना की तर्कसंगतता और मजबूती सुनिश्चित करने के लिए एएनएसवाईएस परिमित तत्व विश्लेषण सॉफ्टवेयर द्वारा पूर्ण लाइन फ्रेम, ब्लेड धारक और फ्रंट फीडिंग / गेज टेबल का विश्लेषण किया जाता है।कतरनीमैंएनजी लाइन अच्छी कठोरता और स्थिरता के साथ आंतरिक तनाव को दूर करने के लिए उम्र बढ़ने के सभी स्टील वेल्डेड संरचित, कंपन उपचार को अपनाती है।



     ऑटो सीएनसी बाल काटना मशीन उपकरण सर्वो फ्रंट फीडिंग हाइड्रोलिक स्टैकिंग लाइन 0

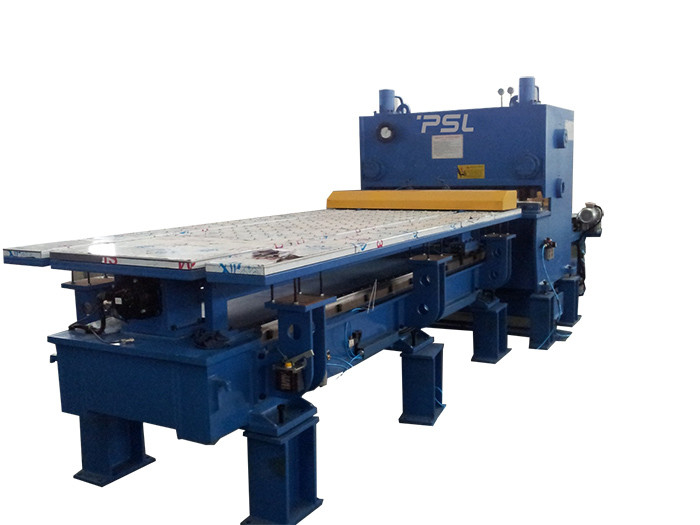

2. लंबी फ्रंट फीडिंग टेबल, पूरी प्रक्रिया का उपयोग करना, और मजबूत कठोरता और अखंडता के साथ तनाव को खत्म करना;एक गेंद पेंच, लचीला और विश्वसनीय गति रोलिंग गाइड;लंबी प्लेट विक्षेपण का उन्मूलन;वायवीय क्लैंप, ऊर्ध्वाधर पीछे की ओर प्रणाली, डेटा को स्वचालित खिला निरंतर कतरनी निर्धारित किया जा सकता है।

    ऑटो सीएनसी बाल काटना मशीन उपकरण सर्वो फ्रंट फीडिंग हाइड्रोलिक स्टैकिंग लाइन 1

     ऑटो सीएनसी बाल काटना मशीन उपकरण सर्वो फ्रंट फीडिंग हाइड्रोलिक स्टैकिंग लाइन 2





3. यह शीयरिंग लाइनफ्रंट गेज / फीडिंग एक्सिस (काटने की लंबाई) को नियंत्रित करने और चलाने के लिए सीएनसी कंट्रोलर डेलेम DAC310T या DAC360T या साइबेलेक T8 को अपनाता है,कटिंग एंगल, और ब्लेड्स गैप/क्लीयरेंसविभिन्न प्लेटों की मोटाई और लंबाई के अनुसार.

आपकी उंगलियों पर सीएनसी नियंत्रक DELEM DAC310T या DAC360T कतरनी आराम।यह कतरनी प्रभावी और कतरनी गुणवत्ता में सुधार करता है।

  ऑटो सीएनसी बाल काटना मशीन उपकरण सर्वो फ्रंट फीडिंग हाइड्रोलिक स्टैकिंग लाइन 3 ऑटो सीएनसी बाल काटना मशीन उपकरण सर्वो फ्रंट फीडिंग हाइड्रोलिक स्टैकिंग लाइन 4

नियंत्रक DAC360T की विशेषताएं

पैनल आधारित आवास

  • चमकदार एलसीडी स्क्रीन
  • बैक / फ्रंट गेज कंट्रोल
  • समारोह वापस लेना
  • कटिंग एंगल और गैप कंट्रोल
  • स्ट्रोक की लंबाई सीमा
  • सभी कुल्हाड़ियों का मैनुअल आंदोलन
  • बल नियंत्रण
  • शीट मोटाई माप
  • प्रेषक समारोह पर लौटें
  • दूसरा और तीसरा सर्वो अक्ष (DAC-362T)
  • शीट समर्थन





4. हमारी मानक मशीन सामान्य मोटर के साथ मिलती है।लेकिन अब हमारी कतरनी मशीन पर एक नई हाई-पावर सर्वो मोटर लगाई जा सकती है।सर्वो मोटर अधिक ऊर्जा और पर्यावरण संरक्षण की बचत कर रही है और उत्पादन लागत को कम करती है।

 ऑटो सीएनसी बाल काटना मशीन उपकरण सर्वो फ्रंट फीडिंग हाइड्रोलिक स्टैकिंग लाइन 5  ऑटो सीएनसी बाल काटना मशीन उपकरण सर्वो फ्रंट फीडिंग हाइड्रोलिक स्टैकिंग लाइन 6

            सामान्य मोटर सर्वो मोटर





5.उन्नत एकीकृत हाइड्रोलिक नियंत्रण प्रणाली, इसकी अच्छी विश्वसनीयता है।अधिक विश्वसनीय और रखरखाव के लिए आसान। हाइड्रोलिक सिस्टम सहायक ऊर्जा के रूप में स्किन-बैग संचायक का उपयोग करता है, एक ही समय में दबाव प्रभाव को अवशोषित करता है, मशीन सुचारू रूप से चलती है और इसमें कम शोर होता है।



ऑटो सीएनसी बाल काटना मशीन उपकरण सर्वो फ्रंट फीडिंग हाइड्रोलिक स्टैकिंग लाइन 7  ऑटो सीएनसी बाल काटना मशीन उपकरण सर्वो फ्रंट फीडिंग हाइड्रोलिक स्टैकिंग लाइन 8







6. कामकाजी जीवन को लम्बा करने के लिए चार काटने वाले किनारों के साथ आयताकार ब्लेड, शीट के विरूपण को कम करने के लिए समायोज्य कतरनी कोण।

ऊपरी ब्लेड धारक में सामग्री फ़ीड की सुविधा के लिए आवक झुकाव संरचना है और काम के टुकड़े की सटीकता को भी बढ़ाता है

  ऑटो सीएनसी बाल काटना मशीन उपकरण सर्वो फ्रंट फीडिंग हाइड्रोलिक स्टैकिंग लाइन 9







कतरनी QC11K-4x20/3000 के विनिर्देश,



टाइप QC11K-4x2000/3000
मैक्स।मोटाई काटना

4 मिमी (हल्का स्टील)

2 मिमी (स्टेनलेस स्टील)

मैक्स।उपमार्ग की चौड़ाई 2000 मिमी
मैक्स।फ्रंट-गेज स्ट्रोक 3000 मिमी
स्ट्रोक का समय 10-35/मिनट
कतरनी कोण 0.5-2.5डिग्री
गले की गहराई 100 मिमी
कार्य तालिका की ऊंचाई 1000 मिमी
कार्य तालिका की चौड़ाई 500 मिमी
मुख्य मोटर शक्ति 5.5 kw
फ्रंट-गेज पावर की सर्वो मोटर 1.5kw
तेल खींचने का यंत्र 25 लीटर/मिनट
कतरनी के आयाम: 2750x1700x1900
फ्रंट फीडिंग टेबल का आकार 4500x2000x1000
कतरनी का शुद्ध वजन। 4.2 टन
वोल्ट।

380V, 50HZ









मानक विन्यास,



वैकल्पिक मॉडल उत्पादक टिप्पणियां
सीएनसी प्रणाली DAC310T
DAC360T



डेलेम


हाइड्रोलिक प्रणाली मुख्य सोलनॉइड वाल्व

रेक्सरोथ

पहला


फ्रंट गेज

सर्वो मोटर

बॉल स्क्रू + लीनियर गाइडर

 एस्टुन

ताइवान


तेल खींचने का यंत्र भीतरी गियर तेल पंप

अलाइड


मुख्य शक्ति

सामान्य मोटर,

सर्वो मोटर (वैकल्पिक)

चीन

वेइची


फ्रंट वर्क टेबल बड़ा फूस और गेंद रैक पीएसएल
सुरक्षा के उपाय

फ्रंट स्टील बाड़ सुरक्षा

वापस सुरक्षित सेंसर सुरक्षा (वैकल्पिक)

पीएसएल
बैक सपोर्टिंग डिवाइस नहीं

ना


ब्लेड क्लीयरेंस द्वारा मोटर चालित समायोजन
सीएनसी नियंत्रक संचालन
पीएसएल
बिजली के पुर्जे श्नाइडर रिले, संपर्ककर्ता श्नाइडर
पैर की स्विच नहीं नहीं
डीप थ्रोट 100 मिमी



QC11K श्रृंखला मुख्य विनिर्देश,

नमूना

मैक्स।

टीकेएन

नम्य होने की क्षमता मैक्स।लंबाई कोण एक्स.स्ट्रोक शक्ति एल * डब्ल्यू * एच (मिमी) वज़न
QC11K-6 * 2500 6 मिमी ≤450kN/सेमी 2500 मिमी 0.5-2.5° 750mm 7.5kW 3140*1740*2040 4800 किग्रा
क्यूसी11के-6*3200 6 मिमी ≤450kN/सेमी 3200 मिमी 0.5-2.5° 750mm 7.5 किलोवाट 3750*1770*2150 5800 किग्रा
क्यूसी11के-6*4000 6 मिमी ≤450kN/सेमी 4000 mm 0.5-2.5° 750mm 11 किलोवाट 4830*1840*2150 7500 किग्रा
QC11K-6 * 5000 6 मिमी ≤450kN/सेमी 5000 मिमी 0.5-2.5° 750mm 15 किलोवाट 5830*1840*2150 13000 किग्रा
QC11K-6 * 6000 6 मिमी ≤450kN/सेमी 6000 मिमी 0.5-3° 750mm 15 किलोवाट 6480*2100*2300 18000किग्रा
QC11K-8 * 2500 8 मिमी ≤450kN/सेमी 2500 मिमी 0.5-2.5° 750mm 11 किलोवाट 3040*1700*1700 5500 किग्रा
क्यूसी11के-8*3200 8 मिमी ≤450kN/सेमी 3200 मिमी 0.5-2.5° 750mm 11 किलोवाट 3860*1700*1700 6200 किग्रा
क्यूसी11के-8*4000 8 मिमी ≤450kN/सेमी 4000 mm 0.5-2.5° 750mm 11 किलोवाट 4640*1700*1700 7900 किग्रा
QC11K-8 * 5000 8 मिमी ≤450kN/सेमी 5000 मिमी 0.5~3° 750mm 18.5 किलोवाट 5400*2400*2000 13500 किग्रा
QC11K-8 * 6000 8 मिमी ≤450kN/सेमी 6000 मिमी 0.5~3° 750mm 22 किलोवाट 6480*2100*2350 19000 किग्रा
QC11K-8 * 8000 8 मिमी ≤450kN/सेमी 8000 मिमी 0.5~3° 750mm 22 किलोवाट 8580*2130*2350 29500किग्रा
QC11K-10 * 2500 10 मिमी ≤450kN/सेमी 2500 मिमी 0.5-2.5° 950 मिमी 15 किलोवाट 3040*1800*1700 6500किग्रा
क्यूसी11के-10*3200 10 मिमी ≤450kN/सेमी 3200 मिमी 0.5-2.5° 950 मिमी 11 किलोवाट 3850*1830*1900 7500 किग्रा
QC11K-10 * 4000 10 मिमी ≤450kN/सेमी 4000 mm 0.5-2.5° 950 मिमी 15 किलोवाट 4650*2100*2000 11000 किग्रा
QC11K-10 * 5000 10 मिमी ≤450kN/सेमी 5000 मिमी 0.5~3° 950 मिमी 15 किलोवाट 5750*2100*2000 16000 किग्रा
QC11K-10 * 6000 10 मिमी ≤450kN/सेमी 6000 मिमी 0.5~3° 950 मिमी 15 किलोवाट 6500*2100*2300 24000 किग्रा
QC11K-10 * 8000 10 मिमी ≤450kN/सेमी 8000 मिमी 0.5~3° 950 मिमी 15 किलोवाट 6800*2100*2300 32000 किग्रा
QC11K-13*2500 13 मिमी ≤450kN/सेमी 2500 मिमी 0.5-2.5° 1000 मिमी 15 किलोवाट 3285*1830*2390 7500 किग्रा
QC11K-13*3200 13 मिमी ≤450kN/सेमी 3200 मिमी 0.5-2.5° 1000 मिमी 15 किलोवाट 3855*1830*2390 9500किग्रा
QC11K-13*4000 13 मिमी ≤450kN/सेमी 4000 mm 0.5-2.5° 1000 मिमी 18.5 किलोवाट 4850*1830*2390 12500 किग्रा
QC11K-13*6000 13 मिमी ≤450kN/सेमी 6000 मिमी 0.5~3° 1000 मिमी 30 किलोवाट 6850*1930*2650 30000 किग्रा
QC11K-13*8000 13 मिमी ≤450kN/सेमी 8000 मिमी 0.5~3° 1000 मिमी 30 किलोवाट 8950*2130*2850 46000 किग्रा
QC11K-13*9000 13 मिमी ≤450kN/सेमी 9000 मिमी 0.5~3° 1000 मिमी 45 किलोवाट 9980*2130*2850 65000 किग्रा
QC11K-13 * 10000 13 मिमी ≤450kN/सेमी 10000 मिमी 0.5~3° 1000 मिमी 45 किलोवाट 11050*2500*3100 85000 किग्रा
क्यूसी11के-16*2500 16 मिमी ≤450kN/सेमी 2500 मिमी 0.5~3° 1000 मिमी 22 किलोवाट 3440*1940*2830 9500किग्रा
क्यूसी11के-16*3200 16 मिमी ≤450kN/सेमी 3200 मिमी 0.5~3° 1000 मिमी 22 किलोवाट 4010*1940*2830 11000 किग्रा
क्यूसी11के-16*4000 16 मिमी ≤450kN/सेमी 4000 mm 0.5~3° 1000 मिमी 30 किलोवाट 5010*1980*2830 15500किग्रा
क्यूसी11के-16*5000 16 मिमी ≤450kN/सेमी 5000 मिमी 0.5~3.5° 1000 मिमी 30 किलोवाट 5900*2600*2830 25000 किग्रा
QC11K-16 * 6000 16 मिमी ≤450kN/सेमी 6000 मिमी 1~3.5° 1000 मिमी 37 किलोवाट 6900*2600*2830 36000 किग्रा
QC11K-16*8000 16 मिमी ≤450kN/सेमी 8000 मिमी 1~3.5° 1000 मिमी 45 किलोवाट 8900*2900*3430 75000 किग्रा
QC11K-20 * 2500 20 मिमी ≤450kN/सेमी 2500 मिमी 1~3° 1000 मिमी 30 किलोवाट 3440*1980*2830 14000 किग्रा
क्यूसी11के-20*3200 20 मिमी ≤450kN/सेमी 3200 मिमी 1~3° 1000 मिमी 30 किलोवाट 4010*1900*2830 17000 किग्रा
क्यूसी11के-20*4000 20 मिमी ≤450kN/सेमी 4000 mm 1~3.5° 1000 मिमी 37 किलोवाट 4850*2600*2900 22000किग्रा
QC11K-20 * 6000 20 मिमी ≤450kN/सेमी 6000 मिमी 1~3.5° 1000 मिमी 55 किलोवाट 6700*3000*3000 54000किग्रा
क्यूसी11के-30*2500 30 मिमी ≤450kN/सेमी 2500 मिमी 1~3.5° 1000 मिमी 45 किलोवाट 3440*1900*2830 25000 किग्रा
क्यूसी11के-30*3200 30 मिमी ≤450kN/सेमी 3200 मिमी 1~3.5° 1000 मिमी 45 किलोवाट 4200*1900*3000 34000 किग्रा

टिप्पणी: यदि ये पैरामीटर समय पर अपडेट या परिवर्तित नहीं होते हैं, तो कृपया समझें और हमारे साथ चैट ऑनलाइन या ईमेल द्वारा संपर्क करें।धन्यवाद।
