बड़ी शीट मेटल सीएनसी सर्वो फ्रंट गेज फीडिंग कटिंग एंड स्टैकिंग प्रोडक्शन लाइन
पूर्ण लाइन की विशेषताएं और विशेषताएं,
1. कतरनी की प्रदर्शन विशेषताएं,
1.1, मुख्य फ्रेम असेंबली और परिवहन की सुविधा के लिए संरचनाओं को इकट्ठा किया जाता है।
1. 2, उन्नत एकीकृत हाइड्रोलिक प्रणाली का उपयोग, अच्छी विश्वसनीयता।
1. 3, काटने की गुणवत्ता में सुधार, असर निकासी को खत्म करने के लिए ट्रिपल समर्थन रोलिंग गाइड।
1. 4, इलेक्ट्रिक एडजस्टमेंट द्वारा ब्लेड क्लीयरेंस, काउंटर वेट डिस्प्ले।
1. 5, आयताकार ब्लेड, चार किनारों का उपयोग किया जा सकता है, शीट धातु विरूपण को कम करने के लिए जीवन का उपयोग लंबा, समायोज्य कतरनी कोण है।
1. 6, झुका हुआ संरचनाओं पर इस्तेमाल किया जाने वाला एंटी-ट्विस्टिंग डिवाइस, वर्क-पीस की सटीकता में सुधार और सुधार करता है।
1. 7, टुकड़े-टुकड़े कर्तन कार्यों के साथ, प्रकाश संरेखण सुविधा के साथ।
1. 8, एडजस्टेबल कटिंग एंगल।
2. कट-टू-लेंथ लाइन को जोड़ने वाली रोल्ड कन्वेइंग टेबल स्टील प्लेट, आयाम 12100mmx1700mmx850mm, 6.5T, अधिकतम भार क्षमता 15T तैयार करना है।

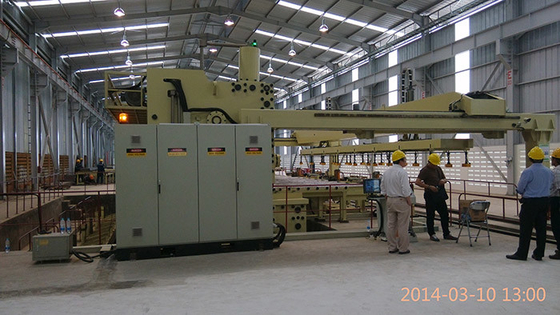

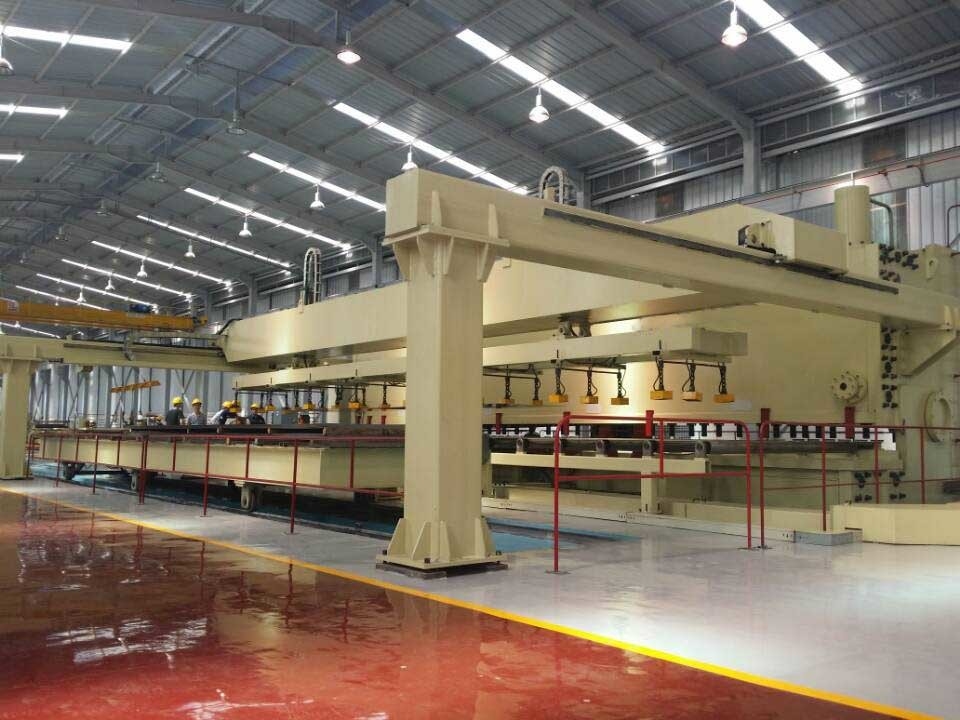

3.इलेक्ट्रोमैग्नेटिक सकिंग डिवाइस, ट्रांसफर फ्रेम, वजन 12T।मैक्स।वर्कपीस की लंबाई 14.0 मीटर, 2 मीटर चौड़ी और 1.5 मीटर ऊंची, इलेक्ट्रोमैग्नेटिक सकर ट्रांसफरिंग वर्कपीस।200x200 इलेक्ट्रोमैग्नेटिक सकर के कुल 27 टुकड़े, 20 किग्रा/सेमी2 (15-28) के बारे में आकर्षण।
सुरक्षा सुनिश्चित करने के लिए, चूसने वाले प्लेट चूसने के बाद अचानक बिजली के नुकसान से होने वाले जोखिमों को रोकने के लिए, सक्शन कप ब्लैकआउट जिसमें वे उपकरण बनाए रखना चाहते हैं, लगभग 20 मिनट या उससे भी अधिक समय तक अप्रत्याशित बिजली आउटेज होने पर चूसने वाले चूषण रख सकते हैं।
3. फ्लिपर डिवाइस के साथ स्वचालित फॉरवर्ड फीडिंग
स्वचालित फॉरवर्ड फीडिंग ट्रिप 1700 मिमी, तीन विशेष हाइड्रोलिक क्लैंप (ए, बी, सी) के होते हैं, वर्क-पीस की लंबाई की पसंद के अनुसार जहां ए, बी, या ए, सी, सिंक्रोनस फीडिंग द्वारा वर्क-पीस क्लैंप को क्लैंप करना सिस्टम
बेकार किनारे को काटने के लिए प्लेट के आखिरी टुकड़े को पलटना।
4. यह शीयरिंग लाइनफ्रंट गेज/फीडिंग एक्सिस (3 सर्वो एक्सिस) को नियंत्रित करने और चलाने के लिए सीएनसी कंट्रोलर डेलेम डीएसी362टी को अपनाता है।मोटरकटिंग एंगल, और ब्लेड्स गैप/क्लीयरेंसविभिन्न प्लेटों की मोटाई और लंबाई के अनुसार.
अपनी उंगलियों पर सीएनसी नियंत्रक DELEM DAC362T कतरें आराम।यह कतरनी प्रभावी और कतरनी गुणवत्ता में सुधार करता है।
नियंत्रक की विशेषताएं DAC-360T/DAC-362T
पैनल आधारित आवास
- चमकदार एलसीडी स्क्रीन
- बैक / फ्रंट गेज कंट्रोल
- समारोह वापस लेना
- कटिंग एंगल और गैप कंट्रोल
- स्ट्रोक की लंबाई सीमा
- सभी कुल्हाड़ियों का मैनुअल आंदोलन
- शीट मोटाई माप (वैकल्पिक)
- प्रेषक समारोह पर लौटें
- दूसरा और तीसरा सर्वो अक्ष (DAC-362T)
- शीट समर्थन
5.उन्नत एकीकृत हाइड्रोलिक नियंत्रण प्रणाली, इसकी अच्छी विश्वसनीयता है।अधिक विश्वसनीय और रखरखाव के लिए आसान। हाइड्रोलिक सिस्टम सहायक ऊर्जा के रूप में स्किन-बैग संचायक का उपयोग करता है, एक ही समय में दबाव प्रभाव को अवशोषित करता है, मशीन सुचारू रूप से चलती है और इसमें कम शोर होता है।
6. स्टैकिंग (हाइड्रोलिक लिफ्ट और इलेक्ट्रिक डिस्चार्ज सिस्टम के बाद), एक पर एक स्टैकिंग के साथ, स्टेकर स्वचालित गिरावट, जब वर्क-पीस एक निश्चित ऊंचाई तक, स्टैकिंग रेल के साथ एक निर्दिष्ट स्थान पर किया जाएगा।
7
7. टीवी मॉनीटर वाले कैमरे वर्कपीस के स्टैकिंग और संदेश प्रदर्शित करते हैं।
8. कामकाजी जीवन को लम्बा करने के लिए चार काटने वाले किनारों के साथ आयताकार ब्लेड, शीट के विरूपण को कम करने के लिए समायोज्य कतरनी कोण।
ऊपरी ब्लेड धारक में सामग्री फ़ीड की सुविधा के लिए आवक झुकाव संरचना है और काम के टुकड़े की सटीकता को भी बढ़ाता है
कतरनी QC11K-16x12000/1700 के विनिर्देश,
| टाइप |
QC11K-16x12000/1700 |
| मैक्स।मोटाई काटना |
16 मिमी (हल्का स्टील)
8 मिमी (स्टेनलेस स्टील)
|
| मैक्स। एंटी-ट्विस्टिंग सिस्टम के साथ मोटाई काटना |
12 मिमी (हल्का स्टील) |
| मैक्स।उपमार्ग की चौड़ाई |
12000mm |
| मैक्स।फ्रंट-गेज स्ट्रोक |
1700mm |
| स्ट्रोक का समय |
5-15/मिनट |
| कतरनी कोण |
0.5-3.0डिग्री |
| गले की गहराई |
100 मिमी |
| कार्य तालिका की ऊंचाई |
1000 मिमी |
| कार्य तालिका की चौड़ाई |
2000 मिमी |
| मुख्य मोटर शक्ति |
2x37kw |
| फ्रंट-गेज पावर की सर्वो मोटर |
3x3.0kw |
| तेल खींचने का यंत्र |
2x64L/मिनट |
| कतरनी का शुद्ध वजन। |
185टन |
| वोल्ट। |
380V, 50HZ
|
मानक विन्यास,
| वैकल्पिक मॉडल |
उत्पादक |
टिप्पणियां |
| सीएनसी प्रणाली |
DAC362T
DAC360T |
डेलेम
|
|
| हाइड्रोलिक प्रणाली |
मुख्य सोलनॉइड वाल्व |
रेक्सरोथ
युकेन दो
|
|
| फ्रंट गेज |
सर्वो मोटर
बॉल स्क्रू + लीनियर गाइडर
|
एस्टुन
ताइवान
|
|
| तेल खींचने का यंत्र |
भीतरी गियर तेल पंप |
धूप/नाची
|
|
| मुख्य शक्ति |
सामान्य मोटर,
|
डब्ल्यूएन चीन
|
|
| फ्रंट वर्क टेबल |
बड़े पैलेट |
पीएसएल |
|
| सुरक्षा के उपाय |
सामने स्टील की बाड़
|
पीएसएल |
|
| बैक सपोर्टिंग डिवाइस |
नहीं |
ना
|
|
| ब्लेड क्लीयरेंस |
मोटर चालित समायोजन |
पीएसएल |
|
| बिजली के पुर्जे |
श्नाइडर रिले, संपर्ककर्ता |
श्नाइडर |
|
| हाइड्रोलिक एडाप्टर |
ईएमबी |
|
| पैर की स्विच |
नहीं |
नहीं |
|
| डीप थ्रोट |
100 मिमी या अधिक |
|
|
QC11K श्रृंखला मुख्य विनिर्देश,
| नमूना |
मैक्स।
टीकेएन
|
नम्य होने की क्षमता |
मैक्स।लंबाई |
कोण |
एक्स.स्ट्रोक |
शक्ति |
एल * डब्ल्यू * एच (मिमी) |
वज़न |
| QC11K-6 * 2500 |
6 मिमी |
≤450kN/सेमी |
2500 मिमी |
0.5-2.5° |
750mm |
7.5kW |
3140*1740*2040 |
4800 किग्रा |
| क्यूसी11के-6*3200 |
6 मिमी |
≤450kN/सेमी |
3200 मिमी |
0.5-2.5° |
750mm |
7.5 किलोवाट |
3750*1770*2150 |
5800 किग्रा |
| क्यूसी11के-6*4000 |
6 मिमी |
≤450kN/सेमी |
4000 mm |
0.5-2.5° |
750mm |
11 किलोवाट |
4830*1840*2150 |
7500 किग्रा |
| QC11K-6 * 5000 |
6 मिमी |
≤450kN/सेमी |
5000 मिमी |
0.5-2.5° |
750mm |
15 किलोवाट |
5830*1840*2150 |
13000 किग्रा |
| QC11K-6 * 6000 |
6 मिमी |
≤450kN/सेमी |
6000 मिमी |
0.5-3° |
750mm |
15 किलोवाट |
6480*2100*2300 |
18000किग्रा |
| QC11K-8 * 2500 |
8 मिमी |
≤450kN/सेमी |
2500 मिमी |
0.5-2.5° |
750mm |
11 किलोवाट |
3040*1700*1700 |
5500 किग्रा |
| क्यूसी11के-8*3200 |
8 मिमी |
≤450kN/सेमी |
3200 मिमी |
0.5-2.5° |
750mm |
11 किलोवाट |
3860*1700*1700 |
6200 किग्रा |
| क्यूसी11के-8*4000 |
8 मिमी |
≤450kN/सेमी |
4000 mm |
0.5-2.5° |
750mm |
11 किलोवाट |
4640*1700*1700 |
7900 किग्रा |
| QC11K-8 * 5000 |
8 मिमी |
≤450kN/सेमी |
5000 मिमी |
0.5~3° |
750mm |
18.5 किलोवाट |
5400*2400*2000 |
13500 किग्रा |
| QC11K-8 * 6000 |
8 मिमी |
≤450kN/सेमी |
6000 मिमी |
0.5~3° |
750mm |
22 किलोवाट |
6480*2100*2350 |
19000 किग्रा |
| QC11K-8 * 8000 |
8 मिमी |
≤450kN/सेमी |
8000 मिमी |
0.5~3° |
750mm |
22 किलोवाट |
8580*2130*2350 |
29500किग्रा |
| QC11K-10 * 2500 |
10 मिमी |
≤450kN/सेमी |
2500 मिमी |
0.5-2.5° |
950 मिमी |
15 किलोवाट |
3040*1800*1700 |
6500किग्रा |
| क्यूसी11के-10*3200 |
10 मिमी |
≤450kN/सेमी |
3200 मिमी |
0.5-2.5° |
950 मिमी |
11 किलोवाट |
3850*1830*1900 |
7500 किग्रा |
| QC11K-10 * 4000 |
10 मिमी |
≤450kN/सेमी |
4000 mm |
0.5-2.5° |
950 मिमी |
15 किलोवाट |
4650*2100*2000 |
11000 किग्रा |
| QC11K-10 * 5000 |
10 मिमी |
≤450kN/सेमी |
5000 मिमी |
0.5~3° |
950 मिमी |
15 किलोवाट |
5750*2100*2000 |
16000 किग्रा |
| QC11K-10 * 6000 |
10 मिमी |
≤450kN/सेमी |
6000 मिमी |
0.5~3° |
950 मिमी |
15 किलोवाट |
6500*2100*2300 |
24000 किग्रा |
| QC11K-10 * 8000 |
10 मिमी |
≤450kN/सेमी |
8000 मिमी |
0.5~3° |
950 मिमी |
15 किलोवाट |
6800*2100*2300 |
32000 किग्रा |
| QC11K-13*2500 |
13 मिमी |
≤450kN/सेमी |
2500 मिमी |
0.5-2.5° |
1000 मिमी |
15 किलोवाट |
3285*1830*2390 |
7500 किग्रा |
| QC11K-13*3200 |
13 मिमी |
≤450kN/सेमी |
3200 मिमी |
0.5-2.5° |
1000 मिमी |
15 किलोवाट |
3855*1830*2390 |
9500किग्रा |
| QC11K-13*4000 |
13 मिमी |
≤450kN/सेमी |
4000 mm |
0.5-2.5° |
1000 मिमी |
18.5 किलोवाट |
4850*1830*2390 |
12500 किग्रा |
| QC11K-13*6000 |
13 मिमी |
≤450kN/सेमी |
6000 मिमी |
0.5~3° |
1000 मिमी |
30 किलोवाट |
6850*1930*2650 |
30000 किग्रा |
| QC11K-13*8000 |
13 मिमी |
≤450kN/सेमी |
8000 मिमी |
0.5~3° |
1000 मिमी |
30 किलोवाट |
8950*2130*2850 |
46000 किग्रा |
| QC11K-13*9000 |
13 मिमी |
≤450kN/सेमी |
9000 मिमी |
0.5~3° |
1000 मिमी |
45 किलोवाट |
9980*2130*2850 |
65000 किग्रा |
| QC11K-13 * 10000 |
13 मिमी |
≤450kN/सेमी |
10000 मिमी |
0.5~3° |
1000 मिमी |
45 किलोवाट |
11050*2500*3100 |
85000 किग्रा |
| क्यूसी11के-16*2500 |
16 मिमी |
≤450kN/सेमी |
2500 मिमी |
0.5~3° |
1000 मिमी |
22 किलोवाट |
3440*1940*2830 |
9500किग्रा |
| क्यूसी11के-16*3200 |
16 मिमी |
≤450kN/सेमी |
3200 मिमी |
0.5~3° |
1000 मिमी |
22 किलोवाट |
4010*1940*2830 |
11000 किग्रा |
| क्यूसी11के-16*4000 |
16 मिमी |
≤450kN/सेमी |
4000 mm |
0.5~3° |
1000 मिमी |
30 किलोवाट |
5010*1980*2830 |
15500किग्रा |
| क्यूसी11के-16*5000 |
16 मिमी |
≤450kN/सेमी |
5000 मिमी |
0.5~3.5° |
1000 मिमी |
30 किलोवाट |
5900*2600*2830 |
25000 किग्रा |
| QC11K-16 * 6000 |
16 मिमी |
≤450kN/सेमी |
6000 मिमी |
1~3.5° |
1000 मिमी |
37 किलोवाट |
6900*2600*2830 |
36000 किग्रा |
| QC11K-16*8000 |
16 मिमी |
≤450kN/सेमी |
8000 मिमी |
1~3.5° |
1000 मिमी |
45 किलोवाट |
8900*2900*3430 |
75000 किग्रा |
| QC11K-20 * 2500 |
20 मिमी |
≤450kN/सेमी |
2500 मिमी |
1~3° |
1000 मिमी |
30 किलोवाट |
3440*1980*2830 |
14000 किग्रा |
| क्यूसी11के-20*3200 |
20 मिमी |
≤450kN/सेमी |
3200 मिमी |
1~3° |
1000 मिमी |
30 किलोवाट |
4010*1900*2830 |
17000 किग्रा |
| क्यूसी11के-20*4000 |
20 मिमी |
≤450kN/सेमी |
4000 mm |
1~3.5° |
1000 मिमी |
37 किलोवाट |
4850*2600*2900 |
22000किग्रा |
| QC11K-20 * 6000 |
20 मिमी |
≤450kN/सेमी |
6000 मिमी |
1~3.5° |
1000 मिमी |
55 किलोवाट |
6700*3000*3000 |
54000किग्रा |
| क्यूसी11के-30*2500 |
30 मिमी |
≤450kN/सेमी |
2500 मिमी |
1~3.5° |
1000 मिमी |
45 किलोवाट |
3440*1900*2830 |
25000 किग्रा |
| क्यूसी11के-30*3200 |
30 मिमी |
≤450kN/सेमी |
3200 मिमी |
1~3.5° |
1000 मिमी |
45 किलोवाट |
4200*1900*3000 |
34000 किग्रा |
टिप्पणी: यदि ये पैरामीटर समय पर अपडेट या परिवर्तित नहीं होते हैं, तो कृपया समझें और हमारे साथ चैट ऑनलाइन या ईमेल द्वारा संपर्क करें।धन्यवाद।
