उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| स्थिति: | नया | प्रोडक्ट का नाम: | सीएनसी फाइबर लेजर प्रोफाइल ट्यूब काटने की मशीन |
|---|---|---|---|
| मशीन की तरह: | CF6000220ST-2000W | आवेदन पत्र: | प्रोफाइल मेटल ट्यूब लेजर कटिंग, प्रोफाइल पाइप्स प्रोसेसिंग |
| समारोह: | धातु पाइप सामग्री काटना, ट्यूबों को काटना और उत्कीर्ण करना | कीवर्ड: | प्रोफाइल पाइप्स लेजर काटने की मशीन, ट्यूब लेजर कटर |
| नलि पोषण: | मैनुअल, वैकल्पिक स्वचालित | लेजर स्रोत: | रेकस, आईपीजी, मैक्स, एन-लाइट |
| लेजर शक्ति: | 1000W / 2000W / 3000W / 4000W / 6000W / 8000W | नियंत्रण सॉफ्टवेयर: | सीवाईपी ट्यूब प्रो। |
| ऑपरेशन सिस्टम: | Microsoft WIN10, CYPCUT कटिंग सिस्टम | ग्राफिक प्रारूप समर्थित: | सीएडी, कोरलड्रा, डीएक्सएफ, पीएलटी, डीएसटी |
| इलेक्ट्रिक आनुपातिक वाल्व: | एसएमसी, जापान | ट्यूब सामग्री: | गोल ट्यूब / स्क्वायर ट्यूब / आयताकार ट्यूब और अन्य प्रोफाइल |
| Max. मैक्स। cutting length कतरन लंबाई: | 6000 मिमी, यहां तक कि 9000 मिमी | मोटाई काटना: | ट्यूब सामग्री, 0-12 मिमी कार्बन स्टील, 0-6 मिमी स्टेनलेस स्टील |
| पाइप प्रसंस्करण रेंज: | गोल ट्यूब Dia.20-220mm; स्क्वायर ट्यूब 20x20 मिमी - 150x150 मिमी | ड्राइविंग कुल्हाड़ियों: | X, Y, Z, U1, U2 सभी सर्वो ड्राइविंग को कुल्हाड़ी मारते हैं |
| ड्राइविंग सिस्टम: | यास्कावा / फ़ूजी / डेल्टा सर्वो ड्राइवर | कूलिंग मोड: | वाटर चिलर, वाटर-कूलिंग एंड प्रोटेक्शन सिस्टम, इंडस्ट्रियल वाटर चिलर |
| रंग: | मानक रंग, या अनुकूलित | बिक्री के बाद सेवा प्रदान की गई: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर |
| रखरखाव: | दूरस्थ ऑनलाइन निदान और पहचान | गारंटी: | 2 साल |
| प्रमाणन: | CE, ISO,SGS,CCC | ||
| हाई लाइट: | सीएनसी पाइप लेजर मशीन काटने पीएसएल,सीएनसी पाइप लेजर कटर पीएसएल,सीएनसी स्टील लेजर काटने की मशीन पीएसएल |
||

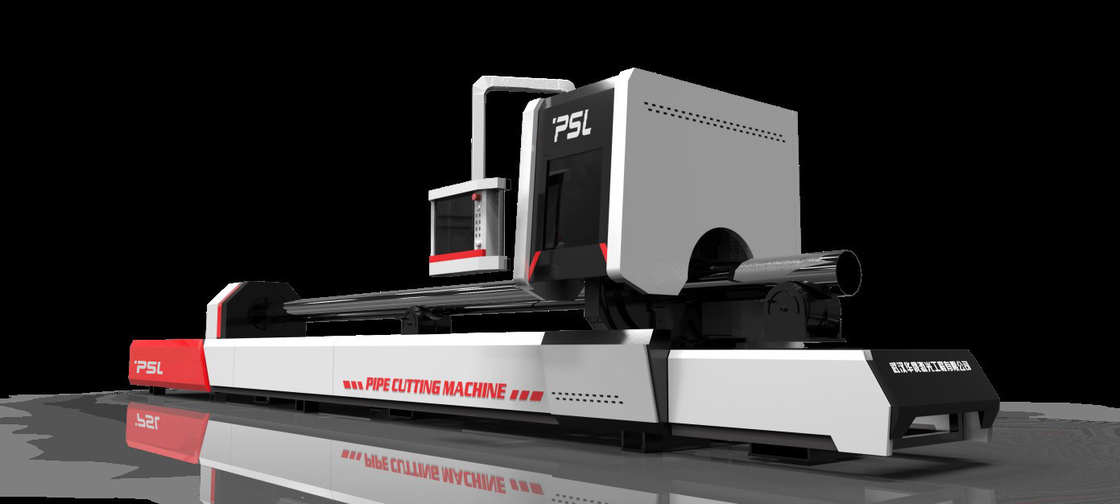

पाइप बनाने के लिए धातु गोल स्क्वायर आयताकार ट्यूब सीएनसी फाइबर लेजर काटने की मशीन
कार्यों और सुविधाओं का हिस्सा,
ट्यूब लेजर कटरसंयोजन,
1, लेजर स्रोत: फाइबर लेजर स्रोतआईपीजी/रेकस/मैक्स2000W
1. लेजर आउटपुट पावर: 2000W
2. लेजर तरंग दैर्ध्य 1070nm
3. आउटपुट ऊर्जा 10% ~ 100% को नियंत्रित करती है
4. इनपुट पावर 8kW
5. कार्य तापमान 16 ~ 35
2, Raytools/WSX/Precitecफाइबर-ऑप्टिकल लेजर कटिंग हेड
ऑटो फोकसिंग लेजर कटिंग हेड
QBH फाइबर आउटपुट कनेक्टर, विशेष ऑप्टिकल लेंस, सीलबंद सटीक फोकस समायोजन विधि, और न्यूनतम कटिंग गैप 0.2 मिमी के साथ तेज क्षमता ट्रांसड्यूसर से लैस, जो काटने की गति को बढ़ा सकता है और गैस की खपत को कम कर सकता है।
3, मशीन टूल सिस्टम
मशीन उच्च कठोरता के साथ गैन्ट्री संरचना को गोद लेती है, उच्च परिशुद्धता के साथ खराद प्रसंस्करण उपकरण।कॉम्पैक्ट संरचना, छोटे कब्जे वाले क्षेत्र, सुविधाजनक संचालन और रखरखाव, जो 24 घंटे की मांग को पूरा कर सकते हैं काम करना जारी रखें।
4, मशीन बिस्तर
फ्रेम संरचना उच्च गुणवत्ता वाले स्टील वेल्डिंग, वेल्डिंग से बना है, उच्च तापमान एनीलिंग पेशेवर, दूसरी उम्र बढ़ने, बड़ी गैन्ट्री मिलिंग मशीन सटीक मशीनिंग के बाद, डिजाइन और प्रसंस्करण का मतलब यह सुनिश्चित करना है कि मशीन में उत्कृष्ट सदमे प्रतिरोध, उच्च कठोरता और स्थिरता है।
5, हाई स्पीड ट्रांसमिशन सिस्टम
लेजर कटर मशीन की उच्च गति, उच्च परिशुद्धता और उच्च विश्वसनीयता सुनिश्चित करने के लिए गैन्ट्री डबल ड्राइविंग स्ट्रक्चर और हाई डंपिंग मशीन टूल बेड, आयातित एसी सर्वो सिस्टम और ड्राइवर सिस्टम, आयातित गियर और रैक ट्रांसमिशन, गाइडिंग के लिए रैखिक गाइड ट्रैक को अपनाता है।
6, सीएनसी नियंत्रण प्रणाली
सीएनसी नियंत्रण प्रणाली CYPCUT में लेजर काटने की प्रक्रिया, सामान्य स्टॉक लेआउट फ़ंक्शन और लेजर प्रसंस्करण नियंत्रण शामिल हैं।इसमें मुख्य रूप से ड्राइंग प्रोसेस, पैरामीटर सेटिंग, यूजर-डिफ़ाइंड कटिंग प्रोसेस एडिट, स्टॉक लेआउट, रूट प्लानिंग और कटिंग कंट्रोल होता है।काटने की गति को काटने की गति के साथ समायोजित किया जा सकता है।व्यक्तिगत पुल इन और पुल आउट गति सेट की जा सकती है।इसमें सामग्री प्रक्रिया पुस्तकालय भी है, जो एक ही सामग्री के लिए सभी प्रक्रिया मापदंडों को सहेज सकता है।
सॉफ्टवेयर शक्तिशाली, संचालित करने में सरल, डीएक्सएफ, पीएलटी, एआई, एनसी-मास्टर प्रारूप और आदि के साथ संगत है।
7, स्वचालित वायवीय क्लैंप प्रणाली
■ वायरलेस हैंडहेल्ड कंट्रोल बॉक्स, क्लैंप पंजा एक कुंजी ढीला और क्लैंप।
■ दो बैंक रोलर्स, अधिक अच्छी तरह से वितरित क्लैंप बल, छोटे पाइप को काटते समय उच्च सटीकता के साथ।
■ वायवीय क्लैंप, महान और स्थिर होल्डिंग बल, पाइप ढीली और पर्ची नहीं करता है।
■ 220 मिमी कुल वायवीय क्लैंप, कुल वायवीय क्लैंप, पंजे को बदलने की जरूरत नहीं है, संचालित करने में आसान है।
डबल स्वचालित केंद्रित क्लैंप, आयत और अंडाकार पाइप के लिए तेज गति क्लैंप।असामान्य आकार के पाइप को विशेष क्लैंप पंजे की आवश्यकता होती है।
8, लाल बत्ती संकेत प्रणाली
समाक्षीय लाल बत्ती का उपयोग संकेतक के रूप में किया जाता है ताकि ऑप्टिकल सिस्टम को समायोजित करना आसान हो और कार्य बिंदु को अधिक सटीक बनाया जा सके।
9, पेशेवर पाइप काटने की प्रणाली
■ पेशेवर पाइप काटने का सॉफ्टवेयर गोल पाइप, चौकोर पाइप, अंडाकार पाइप, कोण लोहा और चैनल लोहा और अन्य पाइप काटने का समर्थन करता है।
घोंसला सॉफ्टवेयर द्वारा, लेआउट डिजाइन, आम काटने और अन्य विशेष प्रक्रिया का एहसास कर सकते हैं।काटते समय, वास्तविक समय केंद्रित और वास्तविक समय ऑफसेट मुआवजे, पाइप सतह संशोधन, पाइप कोने की प्रक्रिया, तेज गति "मेंढक-कूद" का एहसास हो सकता है।
10, वाटर कूलिंग सिस्टम
जल शीतलन प्रणाली सुसज्जित है और तापमान का संकेत दिया जा सकता है।तापमान पूर्व निर्धारित मूल्य से अधिक होने पर वाटर कूलिंग सिस्टम स्वचालित रूप से काम करना शुरू कर देगा और तापमान पूर्व निर्धारित मूल्य से कम होने पर स्वचालित रूप से काम करना बंद कर देगा।
11, रोटरी क्लैंप
रोटरी क्लैंप अधिकतम गोल पाइप Ф20mm-Ф220mm, वर्ग पाइप 20mmx20mm- 150mmx150mm, मोटाई 12mm, लंबाई 6000mm के साथ पकड़ सकता है।मटेरियल सपोर्टिंग डिवाइस को काम करने के लिए लंबे समय तक स्थिर रखा जा सकता है।
12, धूल निष्कर्षण इकाई
मशीन उपकरण धूल और निकास गैस को हटाने के लिए निकास पंखे से भी सुसज्जित है, जिससे कर्मियों की सुरक्षा और उपकरणों को होने वाले नुकसान को कम किया जा सकता है।
मुख्य प्रौद्योगिकी पैरामीटर,
| मशीन का नाम | सीएनसी फाइबर लेजर ट्यूब काटने की मशीन | |
| नमूना | CF6000220ST-2000W | |
| लेजर की शक्ति | 2000w | |
| लेजर स्रोत | मैक्स/रेकस/आईपीजी | |
| लेजर तरंग दैर्ध्य | 1064एनएम | |
| लेजर बीम | <0.373mrad | |
|
मैक्सिम कटिंग ट्यूब वॉल मोटाई |
कार्बन स्टील(O2) | 10mm-12mm |
| स्टेनलेस स्टील(एन 2) | 5mm-6mm | |
| एल्यूमीनियम शीट | 4 मिमी-5 मिमी | |
| पीतल की चादर | 3 मिमी | |
| पाइप क्लैंपिंग मोड | स्वचालित |
| पाइप फीडिंग मोड | स्वचालित |
| ट्रस्टीशिप मोड | स्वचालित |
| उपयुक्त पाइप सामग्री |
गोल ट्यूब वर्गाकार ट्यूब आयताकार ट्यूब अन्य प्रोफाइल |
| गोल पाइप की कटिंग रेंज | D20mm - D220mm |
| स्क्वायर पाइप की कटिंग रेंज | 20x20 मिमी - 150x150 मिमी |
| न्यूनतम अधिशेष सामग्री | 150मिमी |
| मैक्सिम काटने की गति | 100 मीटर / मिनट (सामग्री के अनुसार) |
| मैक्स।त्वरण | 1.0जी |
| समर्थित ग्राफिक प्रारूप | पाजी,कोरल ड्रा सॉफ्टवेयर,डीएक्सएफ/डीडब्ल्यूजी/पीएलटी |
| एक्स अक्ष यात्रा | 0-6000 मिमी |
| वाई अक्ष यात्रा | 0-450 मिमी |
| Z अक्ष यात्रा | 200 मिमी |
| पुन: स्थिति की सटीकता | ± 0.03 मिमी / एम |
| स्थिति X/Y अक्ष की सटीकता | ± 0.05 मिमी / एम |
| वोल्टेज | 350V-420V / 50Hz |
| मशीन का वजन | 6000 किलोग्राम |
| आयाम (एलएक्सडब्ल्यूएक्सएच) | 9800x1400x2400 मिमी |
