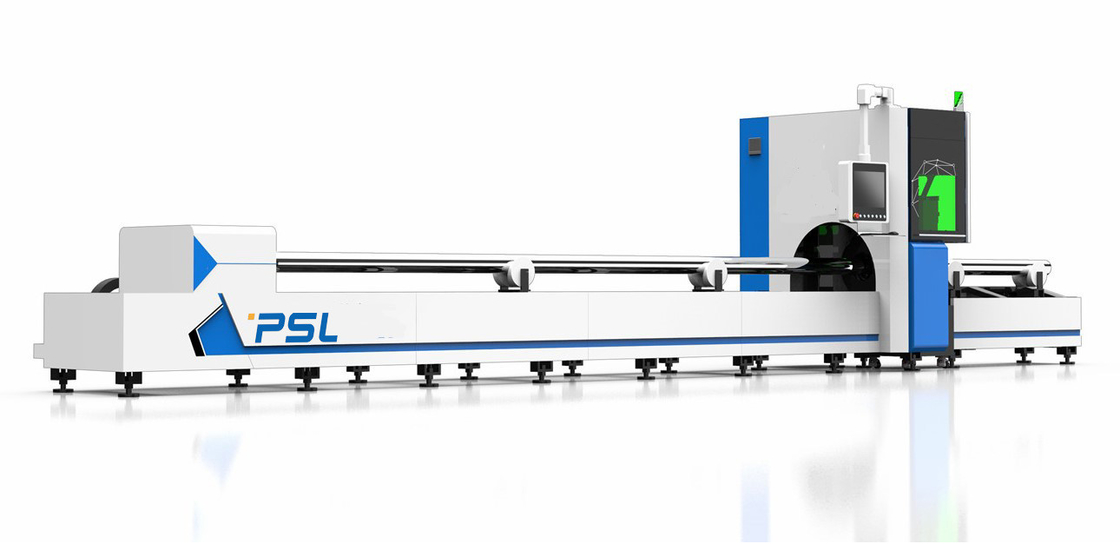

ट्यूब सीएनसी लेजर मशीन 500w 1000W 2000W 3000W सीएनसी फाइबर लेजर कटर

धातु ट्यूब / पाइप प्रसंस्करण लेजर 1000W 2000W 3000W कटर सीएनसी फाइबर लेजर ट्यूब काटने की मशीन

फाइबर लेजर ट्यूब काटने की मशीन का संक्षिप्त परिचय,

1. लेजर काटने का सिद्धांत

लेजर कटिंग सामग्री की सतह पर उच्च-तीव्रता वाले लेजर को विकीर्ण करने के लिए है, लेजर और सामग्री के बीच बातचीत के माध्यम से, कट वस्तु को पिघलाया या वाष्पीकृत किया जाता है, और कट वस्तु को उच्च गति वाले वायु प्रवाह की सहायता से काटा जाता है।

2. लेजर काटने की विशेषताएं और फायदे

2.1 ट्यूब काटने की मशीन सभी प्रकार के पाइप को काट सकती है, जिससे लागत और स्थान की बचत होती है।प्रसंस्करण सीमा विस्तृत है, और विभिन्न व्यास और लंबाई के पाइपों को संसाधित किया जा सकता है।इलेक्ट्रिक घूर्णन शाफ्ट को अपनाया जाता है, गति समायोज्य होती है, और ऑपरेशन सुविधाजनक होता है, और इसमें कम शोर, उच्च गति और उच्च परिशुद्धता की विशेषताएं होती हैं;पेशेवर पाइप और ट्यूबों के लिए प्रतिच्छेदन रेखा को काटने के लिए यह सबसे अच्छा विकल्प है।

1. यह शाखा अक्ष और मुख्य अक्ष सनकी और गैर सनकी (मुख्य शाखा पाइप परिपत्र पाइप है) के ऊर्ध्वाधर चौराहे की शर्तों को पूरा करने के लिए मुख्य पाइप पर विभिन्न दिशाओं और व्यास के साथ कई बेलनाकार इंटरसेक्टिंग लाइन छेद काट सकता है।

2. सिलेंडर इंटरसेक्टिंग लाइन के अंत को शाखा पाइप के अंत में काटा जा सकता है, जो लंबवत चौराहे और शाखा अक्ष के तिरछे चौराहे और मुख्य अक्ष सनकी और गैर सनकी की शर्तों को पूरा करता है।

3. पाइप की दीवार पर विभिन्न आकृतियों को काट सकते हैं;यह वृत्ताकार पाइप के अंत में झुके हुए सिरे को काट सकता है।

4. कुंडलाकार मुख्य पाइप के साथ प्रतिच्छेद करने वाली शाखा पाइप का अंत काटा जा सकता है (मुख्य शाखा पाइप गोल पाइप है);चौकोर ट्यूब सतह पर विभिन्न आकृतियों को काट सकते हैं।

5. काटने की सतह चिकनी और गड़गड़ाहट से मुक्त है।

6. लेजर काटने वाला सिर सामग्री की सतह से संपर्क नहीं करेगा और वर्कपीस को खरोंच नहीं करेगा।

7. भट्ठा सबसे संकरा है, गर्मी प्रभावित क्षेत्र सबसे छोटा है, वर्कपीस का स्थानीय विरूपण बहुत छोटा है, और कोई यांत्रिक विकृति नहीं है।

8. यह किसी भी आकार, पाइप और अन्य विशेष आकार की सामग्री को संसाधित कर सकता है।

2.2 लेजर को चलने पर केवल विद्युत ऊर्जा की आवश्यकता होती है, और लेजर की अतिरिक्त गैस उत्पन्न करने की आवश्यकता नहीं होती है, और इसकी संचालन और रखरखाव लागत सबसे कम होती है;

2.3 फाइबर लेजर सेमीकंडक्टर मॉड्यूलर और निरर्थक डिजाइन को अपनाता है, और गुंजयमान यंत्र में कोई ऑप्टिकल लेंस नहीं होता है, और इसे स्टार्ट-अप समय की आवश्यकता नहीं होती है।इसमें कोई समायोजन, रखरखाव और उच्च स्थिरता के फायदे हैं, जो सहायक उपकरण और रखरखाव के समय की लागत को कम करता है।यह पारंपरिक लेजर के लिए अतुलनीय है;

2.4 पूरी मशीन का ऑप्टिकल ट्रांसमिशन ऑप्टिकल रूटिंग है, बिना जटिल ऑप्टिकल गाइड सिस्टम जैसे कि परावर्तक, सरल ऑप्टिकल पथ, स्थिर संरचना और बाहरी ऑप्टिकल पथ से मुक्त रखरखाव;

2.5 काटने वाले सिर में सुरक्षात्मक लेंस, कोलिमेटर्स, फ़ोकसिंग ग्लास और अन्य कीमती उपभोग्य वस्तुएं होती हैं, जो बहुत कम खपत करती हैं;

2.6 ऑप्टिकल फाइबर निर्यात यांत्रिक प्रणाली के डिजाइन को रोबोट या बहु-आयामी कार्यक्षेत्र के साथ एकीकृत करने के लिए बहुत सरल और आसान बनाता है;

3. सीएनसी नियंत्रण प्रणाली

सीएनसी कटिंग सॉफ्टवेयर, जो शंघाई बाइचु द्वारा बनाया गया है, में ग्राफिकल इंटरफ़ेस और सुविधाजनक संचालन है।पेशेवर कटिंग कंट्रोल सॉफ्टवेयर विभिन्न ग्राफिक्स और पात्रों को इच्छानुसार डिजाइन कर सकता है, और वास्तविक समय में संसाधित किया जा सकता है।यह CAD, CorelDRAW और अन्य पेशेवर ड्राइंग सॉफ्टवेयर का समर्थन करता है।इसमें प्रोग्रामिंग, लेआउट, टेक्स्ट प्रोसेसिंग और प्रोसेस सेटिंग के शक्तिशाली कार्य हैं, जो पाइप के प्रबंधन और उपयोग को अधिकतम सीमा तक बेहतर बनाता है।कटिंग सॉफ्टवेयर में निम्नलिखित कार्य और विशेषताएं हैं:

3.1 इंपोर्ट, माइक्रो कनेक्शन, कटिंग सीक्वेंस, ऑप्टिमाइज्ड कटिंग पाथ और ऑप्टिमाइज्ड स्पीड आदि।

3.2 पाइप के उपयोग अनुपात में सुधार: यह भागों की निकासी की व्यवस्था, भागों में एम्बेडेड लेआउट, भागों की सममित उलट व्यवस्था, भागों की घूर्णन व्यवस्था और ओवरलैपिंग और आकार के टकराव से बचने का एहसास कर सकता है।

3.3 तेज कोण प्रसंस्करण: आंतरिक / बाहरी कोण प्रसंस्करण, जिसे स्वचालित रूप से पहचाना और सेट किया जा सकता है।

3.4 शक्तिशाली चरित्र प्रसंस्करण समारोह: ठोस शब्दों को खोखले शब्दों में संसाधित कर सकता है।

3.5 सामान्य किनारे अनुभाग की काटने की दक्षता पाइप की उपयोग दर में सुधार करने के लिए अनुकूलित है
