उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| स्थिति: | नया | नाम: | प्रोफाइल हाइड्रोलिक सेक्शन झुकने वाली मशीन |
|---|---|---|---|
| प्रकार: | W24S-180, प्रोफ़ाइल अनुभाग रोलिंग मशीन | आवेदन पत्र: | कार्बन स्टील प्रोफाइल झुकने, एसएस ट्यूब झुकने |
| सामग्री / धातु संसाधित: | कार्बन स्टील, स्टेनलेस स्टील, एल्यूमिनियम की प्रोफाइल | मशीन की तरह: | 3 रोल हाइड्रोलिक अनुभाग रोल झुकने मशीन |
| कच्चा माल: | प्रोफाइल /ट्यूब/पाइप/स्टील बार रोलिंग | अतिरिक्त सेवाएं: | प्रोफाइल अनुभाग मशीनिंग, गोल ट्यूब बनाने, |
| कार्यवाही: | नेकां और सीएनसी प्रणाली संचालित | स्वचालन: | इलेक्ट्रिक, हाइड्रोलिक, स्वचालित |
| शक्ति: | विद्युत, हाइड्रोलिक | रोलर का व्यास: | 180 मिमी |
| Max. मैक्स। Section Modulus of elasticity लोच का खंड मापांक: | 210 सीएम2 | झुकने वाली गोल ट्यूब: | 168.8x10 मिमी, |
| Min. न्यूनतम। bending Diameter झुकने व्यास: | 2000 मिमी | झुकने की गति: | 5 मीटर/मिनट |
| हाइड्रोलिक सिस्टम का दबाव: | 22.5MPa | मेन मोटर: | 30 किलोवाट |
| वोल्टेज: | 220V / 380V / 415V / 440V / अनुकूलित, 380V / 50HZ / 3 चरण 220V / 60HZ / 3 चरण | रंग: | अनुकूलित, नीला / OEM |
| आयाम: | 2400 * 1500 * 1600 मिमी | बिक्री के बाद सेवा प्रदान की गई: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स, वीडियो तकनीकी सहायता, ऑनलाइन समर्थन |
| गारंटी: | 1 वर्ष | ||
| हाई लाइट: | हाइड्रोलिक प्लेट रोलिंग मशीन,सीएनसी पाइप रोलिंग मशीन,सीएनसी अनुभाग रोलिंग मशीन |
||

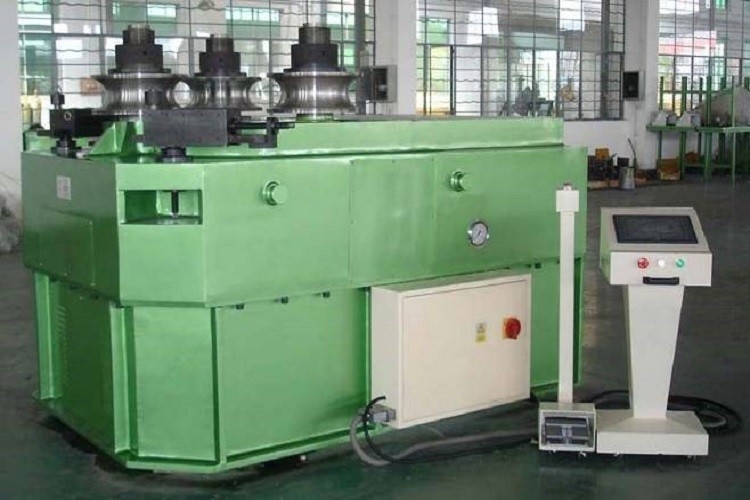

क्षैतिज तीन रोल हाइड्रोलिक ड्राइव प्रोफ़ाइल अनुभाग झुकने मशीन
1. स्थिर के लाभ के साथ तीन रोल हाइड्रोलिक ड्राइव।
2. दो साइड रोल वक्रता की सीमा को नियंत्रित करने के लिए झंझरी शासक के साथ वक्रता को समायोजित करते हैं।दो साइड रोल एक साथ या अलग से वक्रता को समायोजित कर सकते हैं।आसान संचालन और उच्च सटीकता।
3. टच स्क्रीन और पीएलसी द्वारा नियंत्रित।
4. खराबी ऑटो जासूस और चेतावनी प्रणाली।स्क्रीन सभी खराबी की जानकारी और समाधान दिखाएगी।
5. कैलकुलेटर किसी भी समय संसाधित मात्रा दिखाता है।
6. सभी डेटा हमेशा के लिए पीएलसी में स्टॉक कर सकते हैं और किसी भी समय उपयोग किए जा सकते हैं
7. मैनुअल, सेमी-ऑटो और फुल ऑटो ऑपरेशन के साथ।
8. कोण लोहे, यू बीम, आई बीम, फ्लैट बार, गोल ट्यूब आदि जैसे विभिन्न प्रोफाइल को मोड़ने में सक्षम।
काम के सिद्धांत:
जब मध्य रोल और साइड रोल के भीतर वर्कपीस प्रभावित होता है तो यह झुकने का क्षण लाता है।रोलर रोलिंग करते समय घर्षण बल वर्कपीस को चलाता है।फिर वर्कपीस झुकने वाले क्षण और बल के घर्षण के तहत सर्कल में बदल जाता है।
यह मशीन तेल वैट प्रवेश और पीएलसी नियंत्रण के सेटअप का उपयोग करती है और उच्च स्वचालन हासिल कर चुकी है।तेल वैट में प्रवेश करने की सटीकता को शासक को झंझरी द्वारा नियंत्रित किया जाता है जो कार्यक्षेत्र के व्यास की सटीकता सुनिश्चित करता है।ऑयल वैट में प्रवेश करने से रोलिंग आर्म मैनड्रेल के चारों ओर घूमता है और फिर वर्कपीस की त्रिज्या को बदलने के लिए साइड रोलर की स्थिति में बदलाव लाता है।
संसाधन क्षमता:
|
गोल पाइप |
मैक्स।आयुध डिपो | 177.8 |
| दीवार की मोटाई | 10 | |
| न्यूनतम झुकने दीया। | 2500 | |
|
गोल स्टील रॉड |
मैक्स।आयुध डिपो | 110 |
| न्यूनतम झुकने दीया। | 800 | |
|
चौकोर पाइप |
अधिकतम अनुभाग | 140x140 |
| दीवार की मोटाई | 8 | |
| न्यूनतम झुकने दीया। | 2400 | |
| फ्लैट पाइप मोड़ | अधिकतम अनुभाग | 200 |
| दीवार की मोटाई | 30 | |
| न्यूनतम झुकने दीया। | 1900 | |
| फ्लैट पाइप मोड़ | अधिकतम अनुभाग | 180 |
| दीवार की मोटाई | 70 | |
| न्यूनतम झुकने दीया। | 800 | |
| कोण इस्पात | अधिकतम अनुभाग | 180×18 |
| न्यूनतम झुकने दीया। | 3200 | |
| कोण इस्पात | अधिकतम अनुभाग | 180×18 |
| न्यूनतम झुकने दीया। | 3200 | |
| यू स्टील | यू स्टील मॉडल | 18 |
| न्यूनतम झुकने दीया। | 1600 | |
| यू स्टील | यू स्टील मॉडल | 18 |
| न्यूनतम झुकने दीया। | 1600 | |
| यू स्टील | यू स्टील मॉडल | 18 |
| न्यूनतम झुकने दीया। | 2800 | |
| टी स्टील | टी स्टील मॉडल | 130x12 |
| न्यूनतम झुकने दीया। | 2000 | |
| टी स्टील | टी स्टील मॉडल | 120x11 |
| न्यूनतम झुकने दीया। | 1800 | |
| आयत पाइप | आयत पाइप मॉडल | 160x80x8 |
| न्यूनतम झुकने दीया। | 2500 | |
| आयत पाइप | आयत पाइप मॉडल | 150x100x6 |
| न्यूनतम झुकने दीया। | 2500 | |
| एच स्टील | एच स्टील मॉडल | 16 |
| न्यूनतम झुकने दीया। | 2000 | |
| एच स्टील | एच स्टील मॉडल | 25 |
| न्यूनतम झुकने दीया। | 4000 | |
| स्क्वायर स्टील | स्क्वायर स्टील मॉडल | 100 |
| न्यूनतम झुकने दीया। | 800 |
मुख्य तकनीकी पैरामीटर,
|
तकनीकी मापदंड:
|
W24S
|
||||||
|
140
|
180
|
260
|
320
|
400
|
500
|
||
|
प्रोफ़ाइल झुकने मोल्ड (अधिकतम)
|
140
|
180
|
260
|
320
|
400
|
500
|
|
|
कोइलिंग स्पीड (एम / मिनट)
|
5
|
4
|
|||||
|
शीट मैटल (एमपीए) की उपज सीमा
|
एस = 250
|
||||||
 |
प्रोफाइल (अधिकतम) मिमी
|
140*16
|
150*16
|
160*16
|
180*14
|
200*18
|
200*20
|
|
झुकने व्यास (न्यूनतम) मिमी
|
2400
|
2600
|
2600
|
3600
|
3600
|
4000
|
|
|
प्रोफाइल (मिक्स) मिमी
|
50*5
|
50*6
|
60*6
|
70*6
|
75*6
|
85*6
|
|
|
झुकने व्यास (न्यूनतम) मिमी
|
1000
|
1200
|
1200
|
1500
|
1400
|
1600
|
|
|
|
प्रोफाइल (अधिकतम) मिमी
|
150*16
|
160*16
|
180*14
|
200*18
|
200*24
|
250*25
|
|
झुकने व्यास (न्यूनतम) मिमी
|
2200
|
2000
|
2500
|
3600
|
3600
|
4000
|
|
|
प्रोफाइल (मिक्स) मिमी
|
50*5
|
50*6
|
60*6
|
70*6
|
75*6
|
85*6
|
|
|
झुकने व्यास (न्यूनतम) मिमी
|
800
|
1000
|
1000
|
1300
|
1500
|
1600
|
|
|
|
सामग्री
|
30
|
32
|
36
|
40
|
45
|
50
|
|
झुकने व्यास (न्यूनतम) मिमी
|
1200
|
1500
|
1800
|
2000
|
2000
|
2400
|
|
|
|
सामग्री
|
30
|
32
|
36
|
40
|
45
|
50
|
|
झुकने व्यास (न्यूनतम) मिमी
|
1700
|
1800
|
1800
|
2000
|
2000
|
2400
|
|
|
|
प्रोफाइल (अधिकतम) मिमी
|
280*50
|
300*50
|
330*50
|
360*60
|
400*75
|
500*76
|
|
झुकने व्यास (न्यूनतम) मिमी
|
1300
|
1500
|
1900
|
2000
|
2400
|
2400
|
|
|
|
प्रोफाइल (अधिकतम) मिमी
|
150*40
|
180*30
|
190*40
|
190*50
|
200*50
|
200*60
|
|
झुकने व्यास (न्यूनतम) मिमी
|
1500
|
2000
|
2000
|
2400
|
2200
|
2500
|
|
|
|
प्रोफाइल (अधिकतम) मिमी
|
168*6
|
168*8
|
219*8
|
245*8
|
273*8
|
323*10
|
|
झुकने व्यास (न्यूनतम) मिमी
|
2000
|
2000
|
3500
|
3000
|
3500
|
4200
|
|
|
|
प्रोफाइल (अधिकतम) मिमी
|
100
|
110
|
120
|
135
|
150
|
160
|
|
झुकने व्यास (न्यूनतम) मिमी
|
1200
|
1300
|
1350
|
1800
|
2000
|
2000
|
|
|
|
प्रोफाइल (अधिकतम) मिमी
|
125*10
|
140*10
|
150*10
|
165*10
|
180*12
|
200*12
|
| झुकने व्यास (न्यूनतम) मिमी |
2500
|
3000
|
3000
|
3500
|
3500
|
500
|
|
