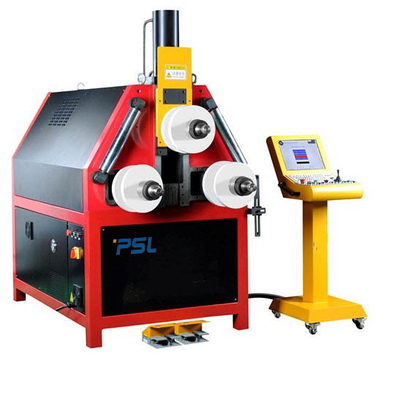

रैक सीएनसी रोलिंग मशीन शीट धातु एल्यूमिनियम प्रोफाइल पाइप शराबी 3 डी सर्वो

3 डी सर्वो ड्राइविंग सीएनसी हाइड्रोलिक प्रोफाइल झुकने वाली मशीन रोल करता है

1. उपकरण परिचय:

सीएनसी -25 टी रोल झुकने वाली मशीन विभिन्न औद्योगिक धातु प्रोफाइल (अनुभाग आकार: 200 मिमी * 100 मिमी, 25x10 ^ 3kn से कम झुकने वाले तनाव) को रोल करने और झुकने के लिए एक कुशल ठंडा काम करने वाला उपकरण है।

यह एक समय में विभिन्न चर वक्रता बहु खंड चाप दो-आयामी वर्कपीस और तीन-आयामी अंतरिक्ष वर्कपीस को मोड़ सकता है।

2. उपकरण समारोह:

यह एकल चाप, चर वक्रता बहु खंड चाप, अंडाकार, सकारात्मक और नकारात्मक चाप, सर्पिल चाप और अन्य विशेष आकार के चाप को मोड़ सकता है।

यह एक समय में विभिन्न त्रि-आयामी वर्कपीस को मोड़ सकता है।

जटिल वर्कपीस (जैसे अंडाकार और बहु ​​खंड चाप) को झुकाते समय, प्रोग्रामिंग में सहायता के लिए रिबाउंड मापन का उपयोग किया जा सकता है।

उपकरण में नेटवर्किंग फ़ंक्शन है, और इंटरफ़ेस जिसे उपयोगकर्ता के LAN और ईथरनेट से जोड़ा जा सकता है, आरक्षित है।डेटा ट्रांसमिशन, रिमोट डायग्नोसिस, रिमोट मॉनिटरिंग आदि के लिए इसे उपयोगकर्ताओं की उचित आवश्यकताओं के अनुसार अपग्रेड किया जा सकता है (निर्माता इसे उपकरण जीवन चक्र के भीतर मुफ्त में अपग्रेड करेगा)।

संरक्षण समारोह:

ऑपरेटरों की सुरक्षा सुनिश्चित करने के लिए सुरक्षा सुरक्षा, रिसाव संरक्षण, अधिभार और शॉर्ट सर्किट संरक्षण प्रदान किया जाएगा

स्लाइडिंग ब्लॉक का ऊपरी और निचला डेड सेंटर लिमिट डिवाइस यह सुनिश्चित करता है कि स्लाइडिंग ब्लॉक किसी भी ऑपरेशन में ऊपरी और निचले डेड सेंटर की स्थिति से अधिक नहीं होगा।

मोल्ड सुरक्षा से लैस, कंप्यूटर में मोल्ड मापदंडों को इनपुट करने के बाद, यह सुनिश्चित कर सकता है कि मोल्ड गलत तरीके से कुचला नहीं जाएगा।

④ मुख्य मोटर परिवर्तनीय आवृत्ति मोटर और स्टीप्लेस गति विनियमन को गोद लेती है।इसमें अधिभार संरक्षण कार्य है।

हाइड्रोलिक सिस्टम केवल स्वचालित संचालन के दौरान काम करने का दबाव प्रदान करता है, जिससे ऊर्जा की बर्बादी कम हो जाती है।

ऑपरेशन एड्स:

मशीन टूल के दोनों किनारों पर एक साइड रोलर डिवाइस होता है, जो प्रोसेसिंग प्रक्रिया में सामग्री को अधिक स्थिर बनाता है और सामग्री को लेने और डिस्चार्ज करने में मदद करता है।

मशीन टूल के निचले शाफ्ट में शाफ्ट से शाफ्ट समायोजन का कार्य होता है।अलग-अलग प्रोफाइल को झुकाते समय, अलग-अलग शाफ्ट स्पेसिंग सामग्री को और अधिक स्थिर बना सकते हैं।

इसमें किसी भी समय रीयल-टाइम फीडबैक डिस्प्ले होता है, ताकि ऑपरेटर किसी भी समय मशीन टूल के संचालन का पता लगा सके।

रिबाउंड कैलकुलेशन की मदद से ऑपरेटर अपने आप प्रोग्राम कर सकता है।

लाइट आई सिस्टम वर्कपीस के झुकने वाले शुरुआती बिंदु की स्थिति को अपने आप सेट कर सकता है, जिससे वर्कपीस का एक ही बैच सामग्री के सिर से दूर एक निश्चित स्थिति में झुकना शुरू कर सकता है, ताकि उत्पाद की स्थिरता में सुधार हो सके।

नियंत्रण और सॉफ्टवेयर कार्य:

① मैन-मशीन इंटरफ़ेस डिज़ाइन अवधारणा का पालन करें, कंसोल नियंत्रण ऑपरेशन के लिए सुविधाजनक है, और सभी डेटा डिस्प्ले स्क्रीन पर प्रदर्शित होते हैं।

ऑपरेशन पैनल एक चीनी / अंग्रेजी पैनल है, जिसके माध्यम से बिजली की विफलता के मामले में डेटा को बिना नुकसान के संपादित और संग्रहीत किया जा सकता है।

डिवाइस की स्टोरेज क्षमता 4G है, जो कम से कम 1000 प्रोग्राम फाइलों को स्टोर कर सकती है (एक प्रोग्राम फाइल एक वर्कपीस से मेल खाती है), और प्रत्येक प्रोग्राम फाइल 300 प्रोग्राम सेगमेंट लिख सकती है (अधिक सेगमेंट, मल्टी सेगमेंट आर्क झुकने के लिए अधिक अनुकूल) वर्कपीस)।

सॉफ्टवेयर ऑपरेशन इंटरफेस को अलग-अलग इंटरफेस में बांटा गया है, जैसे कि सामान्य रोल बेंडिंग, अण्डाकार रोल बेंडिंग, टीचिंग रोल बेंडिंग और थ्री-डायमेंशनल रोल बेंडिंग, जिसे ऑपरेटर द्वारा स्वतंत्र रूप से चुना जा सकता है।

इसमें कुछ स्वचालित प्रोग्रामिंग फ़ंक्शन हैं।

यह मैनुअल इंचिंग, स्वचालित नियंत्रण, गति आवर्धन समायोजन, सापेक्ष / पूर्ण समन्वय स्विचिंग, सामग्री लंबाई गणना और अन्य कार्यों, हाइड्रोलिक दबाव कार्यक्रम सेटिंग, यांत्रिक शून्यिंग, उपयोगकर्ता प्राधिकरण प्रबंधन और अन्य कार्यों को प्रदान करता है।

लाभ और विशेषताएं:

उपयोगकर्ता इनपुट डिवाइस से झुकने के लिए प्रोफ़ाइल के डेटा आकार को इनपुट कर सकता है, और विभिन्न वक्रता के बीच सटीक गठन त्रिज्या और चिकनी संक्रमण के साथ चर वक्रता (द्वि-आयामी) के साथ प्रोफ़ाइल को संसाधित कर सकता है।यह गोल, चौकोर और विशेष आकार के एल्यूमीनियम प्रोफाइल के रोल झुकने प्रसंस्करण को पूरा कर सकता है;

सभी आदेशों को समझना आसान है और ऑपरेटर के लिए जल्दी से मास्टर करना आसान है।जब कुछ अवास्तविक या अनुचित त्रुटियां होती हैं, तो डिवाइस स्क्रीन पर संकेत देगा ताकि ऑपरेटर को समस्या को जल्दी से खत्म करने में मदद मिल सके।

0.001mm डबल वेव ग्रेटिंग रूलर (सिंगल वेव नहीं) मध्य स्लाइडर की वॉकिंग फीडबैक के लिए अपनाया जाता है, जो फीडबैक सटीकता और एंटी-इंटरफेरेंस क्षमता में काफी सुधार करता है।

④ इसमें कम गति, बड़ी ऊर्जा और धीमी गति से रुकने का कार्य है, जो झुकने की दक्षता और लंबाई की स्थिति सटीकता में सुधार करता है।

सर्वो अनुक्रमण प्रणाली एक विशेष गति नियंत्रण प्रणाली है।आदर्श मिलान सटीकता गति प्रक्षेप द्वारा प्राप्त की जा सकती है।यह सामग्री के जटिल मल्टी रेडियन झुकने विरूपण का एहसास कर सकता है।

पैरामीटर सूचकांक:
