उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रोडक्ट का नाम: | फाइबर लेजर धातु काटने की मशीन, 3 मिमी स्टेनलेस स्टील लेजर काटने की मशीन | स्थिति: | नया |
|---|---|---|---|
| मुख्य भाग: | स्टील प्लेट्स वेल्डेड संरचना | नियंत्रण: | Cypcut सीएनसी नियंत्रण प्रणाली |
| ड्राइविंग: | एक्स, वाई, जेड सभी सर्वो मोटर | रखरखाव: | दूरस्थ ऑनलाइन निदान और पहचान |
| नियंत्रण सॉफ्टवेयर: | सिपकट, सायपनेस्ट | कीवर्ड: | लेजर शीट धातु काटने, लेजर काटने की मशीन |
| लेजर स्रोत: | आईपीजी, रेकस, मैक्स | कूलिंग मोड: | वाटर कूलिंग, वाटर-कूलिंग और प्रोटेक्शन सिस्टम, इंडस्ट्रियल वाटर चिलर |
| ग्राफिक प्रारूप समर्थित: | एआई, डीएक्सएफ, पीएलटी, डीएसटी, सीएडी | रंग: | मानक रंग, या अनुकूलित |
| आवेदन पत्र: | लेजर कटिंग, लेजर एनग्रेविंग | समारोह: | धातु सामग्री काटना, काटना और उत्कीर्णन |
| मोटाई काटना: | सामग्री, 0-10 मिमी कार्बन स्टील, 0-5 मिमी स्टेनलेस स्टील | कार्य क्षेत्र: | 1500mmX3000mm / 2000mmX4000mm / 2000mmX6000mm |
| लेजर शक्ति: | 500W / 1000W / 2000W / 3000W | काटना क्षेत्र: | L3000mm*W1500mm |
| ड्राइविंग सिस्टम: | यासुकावा सर्वो प्रणाली | प्रमाणन: | ISO,SGS,CCC |
| गारंटी: | 2 साल, 3 साल | बिक्री के बाद सेवा प्रदान की गई: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर |
| हाई लाइट: | फाइबर लेजर कटर 1000w,सीएनसी एमएस प्लेट काटने की मशीन,सीएनसी काटने स्टील प्लेट; |
||

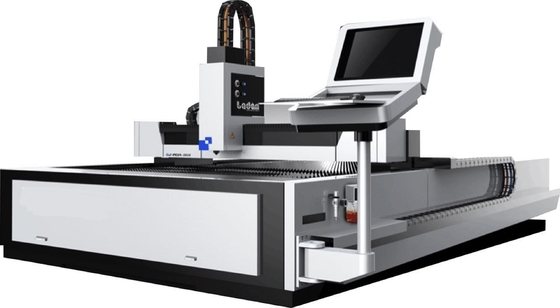

सीएनसी सिंगल-टेबल फाइबर लेजर प्लेट काटने की मशीन
मुख्य तकनीकी विशेषता,
1. पेशेवर सॉफ्टवेयर के साथ, आप रीयल-टाइम प्रोसेसिंग के लिए सभी प्रकार के आंकड़े या शब्द डिज़ाइन कर सकते हैं, जो लचीला, संचालित करने में आसान और सुविधाजनक है।
2. यह कार्बन संरचनात्मक स्टील पैनल वेल्डिंग को गोद लेता है, पिंजरे सुदृढीकरण संरचना की तरह मधुमक्खी का छत्ता, उच्च तापमान 600 ° तनाव राहत एनीलिंग प्रक्रिया, विरूपण के बिना दीर्घकालिक उपयोग।
मुख्य प्रौद्योगिकी पैरामीटर,
| नाम | फाइबर लेजर काटने की मशीन | |
| नमूना | FCL3015-1000W | |
| लेजर की शक्ति | 1000 वाट | |
| लेजर स्रोत | रेकस/आईपीजी | |
| बीपीपी, मिमी * एमआरडी | 1.27 | |
| लेजर तरंग दैर्ध्य | 1070एनएम | |
|
मैक्सिम कटिंग थिकनेस |
कार्बन स्टील(O2) | 8mm-10 मिमी |
| स्टेनलेस स्टील(एन 2) | 4 मिमी-5 मिमी | |
| एल्यूमीनियम शीट | 2mm-3mm | |
| पीतल की चादर | 2 मिमी | |
| मैक्सिम काटने की गति | 60-80 मीटर / मिनट (सामग्री के अनुसार) |
| मैक्स।त्वरण | 1.0जी |
| ऊर्जा अस्थिरता | मैं2% |
| समर्थित ग्राफिक प्रारूप | पाजी,कोरल ड्रा सॉफ्टवेयर,डीएक्सएफ/डीडब्ल्यूजी/पीएलटी |
| काटने का क्षेत्र | 3000×1500 |
| एक्स अक्ष यात्रा | 3000 |
| वाई अक्ष यात्रा | 1500 मिमी |
| Z अक्ष यात्रा | 120 मिमी |
| पुन: स्थिति की सटीकता | ± 0.03 मिमी / एम |
| स्थिति X/Y अक्ष की सटीकता | ± 0.03 मिमी / एम |
| मैक्स।कार्यक्षेत्र का भार लोड हो रहा है | 500 किलो |
| मशीन की शक्ति | 350V-420V / 50Hz |
| मशीन का वजन | 3000 किलो |
| आयाम | 4600x2400x1500 मिमी |
मशीन संरचना,
मशीन में बेड, वर्कटेबल, बीम, स्लाइडिंग सीट, रैम, कूलिंग सिस्टम, न्यूमेटिक सिस्टम, स्लैग डिस्चार्ज सिस्टम, डस्ट रिमूवल सिस्टम, सपोर्ट प्लेट और अन्य घटक होते हैं।
1.1.बिस्तर
मशीन बिस्तर अभिन्न वेल्डिंग संरचना, उच्च तापमान वापस शमन उपचार, और फिर कंपन उम्र बढ़ने के उपचार को अपनाता है।इसमें अच्छी कठोरता और उच्च परिशुद्धता है, और विरूपण के बिना लंबे समय तक इस्तेमाल किया जा सकता है।
1.2.एक्सचेंज कार्यक्षेत्र भाग
मशीन स्थिर संचरण और उच्च परिशुद्धता के साथ गैन्ट्री संरचना, ताइवान वाईवाईसी उच्च परिशुद्धता उच्च गति रैक और पिनियन (पेचदार) डबल-पक्षीय ड्राइव और रैखिक गाइड को गोद लेती है।एक्सचेंज वर्कटेबल फिक्स्ड वर्कटेबल मेन फ्रेम और कटिंग वर्कटेबल से बना है।
फिक्स्ड वर्कटेबल मुख्य फ्रेम: अल्ट्रा मोटी प्लेट की पूरी झुकने की प्रक्रिया को अपनाया जाता है, और फिर पूरी वेल्डिंग बनाई जाती है, ताकि बड़ी असर क्षमता हो।
पूरे वर्ग को वेल्डिंग करके, संरचना स्थिर है;काम करते समय, एक ही समय में डबल-लेयर एक्सचेंज वर्कटेबल एक्सचेंज, एक्सचेंज समय 20 सेकंड में पूरा किया जा सकता है, एक्सचेंज समय को बहुत कम करता है, ताकि उत्पादन क्षमता में सुधार हो सके!
1.3.खुशी से उछलना
क्रॉसबीम को पूरी तरह से वेल्डेड किया जाता है।दो बार उच्च तापमान शमन और कंपन उम्र बढ़ने के बाद, क्रॉसबीम उच्च परिशुद्धता प्रसंस्करण द्वारा बनाई जाती है, जिसमें अच्छी कठोरता, उच्च शक्ति और गतिशील प्रदर्शन होता है।
1.4.एक्स, वाई, जेड अक्ष गति नियंत्रण
एक्स, वाई अक्ष और जेड अक्ष उच्च परिशुद्धता, उच्च गति, बड़े टोक़, बड़ी जड़ता, स्थिर और टिकाऊ प्रदर्शन के साथ फ़ूजी उच्च टोक़ सर्वो मोटर को अपनाते हैं।यह पूरी मशीन की उच्च गति और त्वरण सुनिश्चित करता है।
1.5.अपशिष्ट निर्वहन प्रणाली
बिस्तर का निचला हिस्सा एक गाड़ी से सुसज्जित है, जो उत्पादन प्रक्रिया और छोटे भागों में अपशिष्ट एकत्र कर सकता है।
1.6.धूल हटाने प्रणाली
FCL3015 सीएनसी लेजर कटिंग मशीन कार्यक्षेत्र में एक विशेष विभाजन धूल हटाने की प्रणाली है, जिसका उपयोग उत्पादन प्रक्रिया में धूल, अपशिष्ट गैस और अन्य पदार्थों को हटाने के लिए किया जाता है, ताकि काम के माहौल को आरामदायक बनाया जा सके।
प्रमुख तत्व,
| नाम | संक्षिप्त विवरण | देश का ब्रांड |
| फाइबर लेजर | IPG2000W | रेकस/आईपीजी |
| ऑप्टिकल सिस्टम | रेकस/आईपीजी | रेकस/आईपीजी |
| लेजर बिजली की आपूर्ति | रेकस/आईपीजी | रेकस/आईपीजी |
| ऑटोफोकस कटिंग हेड | ऑप्टिकल फाइबर के लिए विशेष काटने वाला सिर | डब्ल्यूएसएक्स |
| समर्पित शीतलन प्रणाली | डबल सर्कुलेशन सिस्टम, हीट एक्सचेंज टाइटेनियम ट्यूब, ओवर टेम्परेचर अलार्म, फ्लो प्रोटेक्शन, वाटर लेवल प्रोटेक्शन फाइबर लेजर स्पेशल कूलिंग वॉटर टैंक | वुहान हनलि |
| यांत्रिक संचरण प्रणाली |
ताइवान हाईविन हाई-प्रेसिजन हाई-स्पीड रेल ताइवान YYC रैक और पिनियन (पेचदार) |
ताइवान ताइवान वाईवाईसी |
| मंदी प्रणाली | जापान में शिंपू निकला हुआ किनारा reducer | जापान |
| आनुपातिक वाल्व | एसएमसी | जापान |
| विद्युत नियुक्ति | श्नाइडर | फ्रांस |
| ट्रैकिंग सेंसर सिस्टम | उच्च परिशुद्धता स्वचालित प्रेरण, सटीकता 0.1 मिमी | शंघाई CYPCUT |
| स्लैग डिस्चार्ज डिवाइस | मानकों | उतपादक |
| कंप्यूटर प्रणाली | लेजर के लिए विशेष औद्योगिक नियंत्रण कंप्यूटर | ताइवान यानक्सियांग |
| एक्स-एक्सिस सर्वो यूनिट | 1000W सर्वो | फ़ूजी, जापान |
| वाई-अक्ष सर्वो इकाई |
1800W सर्वो |
फ़ूजी, जापान |
| Z-अक्ष सर्वो इकाई | 400W सर्वो | फ़ूजी, जापान |
| कटिंग सॉफ्टवेयर | पेशेवर सीएनसी काटने का सॉफ्टवेयर | शंघाई CYPCUT |
| आई / ओ कार्ड | 32 अंक | उत्पादक |
| वोल्टेज रेगुलेटर | चीन | |
| काटने वाली मशीन | प्रेसिजन गैन्ट्री | उत्पादक |
