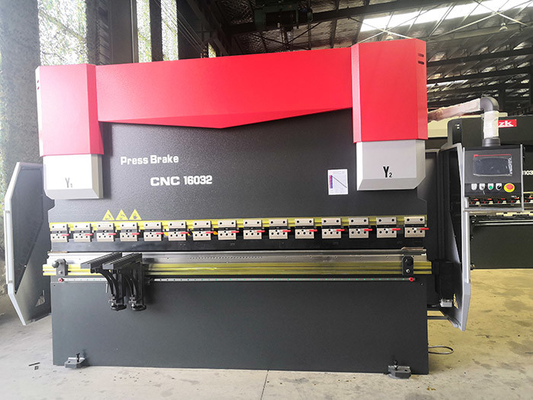

शीट झुकने के लिए सीएनसी इलेक्ट्रो-हाइड्रोलिक सिंक्रोनाइज़ेशन प्रेस ब्रेक
कार्य सिद्धांत और विशेषताएं:
फ्रेम स्टील शीट वेल्डेड संरचना से बना है, बाएं और दाएं लंबवत प्लेट, वर्कटेबल और प्रेशर प्लेट को पूरी संरचना में वेल्डेड किया जाता है।वेल्डिंग के बाद, तड़के से आंतरिक तनाव समाप्त हो जाता है, इसलिए पूरा स्टील अच्छा होता है और स्थिरता अधिक होती है।
● नवीनतम उच्च आवृत्ति प्रतिक्रिया हाइड्रोलिक नियंत्रण प्रौद्योगिकी, तेज, अधिक कुशल और सटीक।
मापदंडों का इष्टतम अनुपात और शीर्ष-स्तरीय कोर कॉन्फ़िगरेशन स्थिर प्रदर्शन और आसान संचालन सुनिश्चित करता है।
एचपीबी मानक 2 शाफ्ट बैक गेज सिस्टम, जटिल आकार के वर्क पीस के रूप में, 4 या 5 शाफ्ट बैक गेज सिस्टम और संबंधित डाई आपके विकल्प के लिए उपलब्ध हैं।
● प्रेस ब्रेक पर शीट मेटल की स्थिति के अनुसार, सीएनसी सिस्टम स्वचालित रूप से टेबल विक्षेपण मुआवजे को नियंत्रित कर सकता है जो सभी वर्क-पीस कोणों की एक समान लंबाई देता है।
रियर गियर की दूरी और स्लाइडर के स्ट्रोक को संख्यात्मक नियंत्रण प्रणाली द्वारा नियंत्रित किया जाता है, जो सुविधाजनक और त्वरित है।
तेल सिलेंडर जाली, बुझती और टेम्पर्ड, बारीक पीस, हार्ड क्रोमियम चढ़ाना और अन्य प्रक्रियाओं, और सीलिंग रिंग के आयात के साथ, ग्राहक सेवा में तेल रिसाव की घटना है।
हाइड्रोलिक प्रणाली पाइपलाइन की स्थापना को कम करने के लिए तेल सड़क की एकीकृत हाइड्रोलिक प्रणाली को अपनाती है, और हाइड्रोलिक प्रणाली की उपस्थिति सुंदर और संक्षिप्त है।
हाइड्रोलिक विक्षेपण क्षतिपूर्ति का उपयोग एक समान पूर्ण लंबाई वाली वर्कपीस तक पहुंच प्रदान करता है।हाइड्रोलिक विक्षेपण मुआवजे में वर्कटेबल के तहत तेल सिलेंडर का एक सेट होता है, जो टेबल को सापेक्ष गति प्रदान कर सकता है और एक आदर्श उत्तल वक्र बना सकता है, जिससे स्लाइडर के साथ सापेक्ष स्थिति अपरिवर्तित रहती है।मुआवजा वाल्व प्लेट की मोटाई और झुकने वाली सामग्री के गुणों के अधीन हैं।
बुनियादी विन्यास:
| नहीं |
नाम
|
मॉडल / निर्माण |
| 1 |
सीएनसी प्रणाली |
हॉलैंड डेलेम DA53T नियंत्रक |
| 2 |
electrics |
फ्रांस श्नाइडर इलेक्ट्रिक्स |
| 3 |
मुखयमोटर |
जर्मनी सीमेंस मोटर |
| 4 |
बैक स्टॉपर, टाइमिंग बेल्ट, टाइमिंग पुली |
ताइवान |
| 5 |
सर्वो मोटर |
नानजिंग एस्टुन |
| 6 |
सर्वो चालक |
नानजिंग एस्टुन |
| 7 |
पेडल स्विच |
दक्षिण कोरिया काकोन |
| 8 |
अंगूठी की सील |
जर्मन बाउसर और बुसाक+शंबान |
| 9 |
हाइड्रोलिक प्रणाली |
जर्मनी बॉश रेक्सरोथ |
| 10 |
तेल खींचने का यंत्र |
अमेरिका सनी उच्च प्रदर्शन और कम शोर आंतरिक गियर पंप तेल पंप |
| 1 1 |
तेल ट्यूब कनेक्टर |
जर्मनी ईएमबी |
| 12 |
शीर्ष उपकरण और वी-डाई |
मानक का एक सेट मर जाता है |
| 13 |
बैक गेज |
ताइवान हाईविन बॉल स्क्रू और लीनियर गाइड रेल |
| 14 |
तेल सिलेंडर |
चीनी प्रसिद्ध ब्रांड ताइफेंग |
| 15 |
फास्ट क्लैंपिंग |
चीनी ब्रांड |
| 16 |
विक्षेपण मुआवजा |
यांत्रिक मुआवजा |
| 17 |
झंझरी शासक |
जर्मनी GIVI |
| 18 |
मानक अक्ष |
4 +1 (वाई 1, वाई 2, एक्स, आर, + वी) |
मुख्य घटकों का परिचय:
--हॉलैंड डेलेम DA-53T सिस्टम विशेषताएं:
DA-50T-श्रृंखला डेलेम ग्राफिकल टच स्क्रीन यूजर इंटरफेस के आधार पर सबसे आसान सीएनसी प्रोग्रामिंग प्रदान करती है।नया कॉम्पैक्ट DA-53T सिंक्रोनाइज़्ड प्रेस ब्रेक के लिए अत्याधुनिक पूर्ण स्पर्श नियंत्रण समाधान जोड़ता है।
यह पैनल आधारित नियंत्रण, 4 अक्षों तक को नियंत्रित करने में सक्षम मानक, कैबिनेट में एकीकृत किया जा सकता है और साथ ही वैकल्पिक पेंडुलेंट आर्म हाउसिंग में भी उपयोग किया जा सकता है।इसका 10.1" चौड़ा स्क्रीन हाई रेजोल्यूशन कलर टीएफटी, औद्योगिक ग्रेड मल्टी टच टेक्नोलॉजी के साथ, सिद्ध डेलेम यूजर-इंटरफेस तक पहुंच प्रदान करता है। यह उत्पाद प्रोग्रामिंग और वास्तविक उत्पादन के बीच सीधे "हॉट-की" टच नेविगेशन को सक्षम बनाता है। जहां आवश्यक हो वहां कार्य स्थित हैं, पूरे एप्लिकेशन में अनुकूलित एर्गोनॉमिक्स की पेशकश।
एक त्वरित और आसान प्रोग्राम-टू-प्रोडक्शन कार्य अनुक्रम के साथ मशीन समायोजन और परीक्षण मोड़ कम से कम हो जाते हैं। यूएसबी इंटरफेसिंग यूएसबी मेमोरी स्टिक्स का उपयोग करके तेजी से उत्पाद और टूल बैकअप को सक्षम बनाता है।
मानक मशीन नियंत्रण कार्य Y1-Y2, X, R- अक्ष और मुकुट हैं।दूसरा बैक गेज अक्ष भी Z अक्ष के रूप में सेट किया जा सकता है।
डीए-53टी विशेषताएं:
- "हॉट-की" स्पर्श नेविगेशन
- 10.1" उच्च संकल्प रंग टीएफटी
- अधिकतम 4 अक्ष (Y1,Y2 + 2 aux. अक्ष)
- मुकुट नियंत्रण
- उपकरण / सामग्री / उत्पाद पुस्तकालय
- सर्वो और आवृत्ति इन्वर्टर नियंत्रण
- बंद-लूप के साथ-साथ ओपन-लूप वाल्व के लिए उन्नत वाई-अक्ष नियंत्रण एल्गोरिदम।
- अग्रानुक्रम लिंक (विकल्प)
- यूएसबी मेमोरी स्टिक इंटरफेसिंग
- Profile-53TL ऑफलाइन सॉफ्टवेयर
- उच्च गुणवत्ता वाले जर्मनी बॉश-रेक्स्रोथ हाइड्रोलिक सिस्टम:
-- जर्मनी ईएमबी ट्यूब कनेक्टर
उत्तम आकार
अच्छी जकड़न
बड़ा प्रवाह, कम दबाव का नुकसान।
-- जर्मन बाउसर और बुसाक+शम्बन सीलिंग रिंग
गैप करने के लिए मजबूत एंटी-एक्सट्रूज़न क्षमता
लोचदार मुहर मुड़ या फ्लिप नहीं होगी
अच्छा रिसावरोधी प्रदर्शन
अच्छा पहनने के प्रतिरोध और आसान विधानसभा
-- GIVI ग्रेटिंग रूलर
पूरी तरह से बंद-लूप इलेक्ट्रो-हाइड्रोलिक सर्वो नियंत्रण प्रौद्योगिकी का उपयोग करके हमारा प्रेस ब्रेक,
राम स्थिति संकेत द्विपक्षीय झंझरी द्वारा सीएनसी प्रणाली की प्रतिक्रिया हो सकती है, फिर
सीएनसी प्रणाली सिंक्रोनस वाल्व को बदलकर तेल टैंक की बहने वाली मात्रा को समायोजित करती है
खोलने का आकार, एतद्द्वारा समान स्तर पर चल रहे स्लाइडर Y1, Y2 को नियंत्रित करता है,
कार्यबल की समानांतर स्थिति को बनाए रखना।
- यांत्रिक मुआवजा / ताज पहनाना
- स्थानीय विक्षेपण क्षतिपूर्ति तंत्र यांत्रिक हस्तक्षेप तालिका क्षतिपूर्ति संरचना का उपयोग करता है।सीएनसी नियंत्रक स्वचालित गणना नियंत्रण।
- प्रत्येक समूह में विभिन्न ढलानों के साथ त्रि-आयामी घुमावदार सतहों के कई समूह होते हैं।मुआवजा वक्र स्लाइड प्लेट के विरूपण वक्र के करीब है, जो झुकने वाली मशीन की मशीनिंग सटीकता में काफी सुधार करता है।

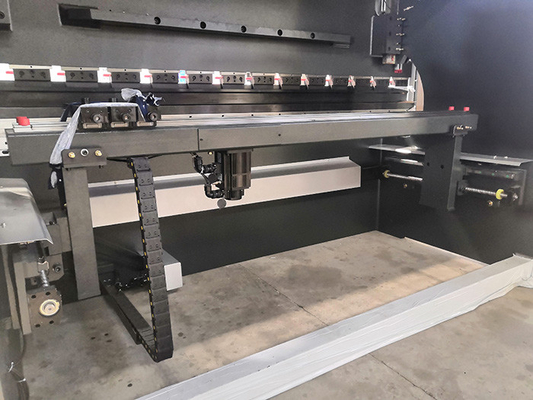

-- बैक गेज
● एक्स अक्ष
● आर अक्ष
ताइवान HIWIN बॉल स्क्रू और लाइनर गाइड
सर्वो मोटर
--टॉप टूल फास्ट क्लैम्पिंग
--मानक उपकरण का एक सेट
सामग्री: 42CrMo
कुल मिलाकर शमन प्रक्रिया, उच्च कठोरता और अच्छा पहनने के प्रतिरोध।
डबल वी-डाई वी 8, वी 12 (वी खोलने को अनुकूलित किया गया है)
--इलेक्ट्रिक्स
- विद्युत प्रणाली फ्रांस श्नाइडर है
- गारंटी के लिए डस्टप्रूफ कैबिनेट से लैसउच्च गुणवत्ता वाली विद्युत प्रणाली
एचपीबी श्रृंखला सीएनसी प्रेस ब्रेक चश्मा।,
| आदर्श |
बल
(केएन)
|
मैक्स।लंबाई
(मिमी)
|
डिस्.घरों के बीच
(मिमी)
|
गले की गहराई
(मिमी)
|
सहलाना
(मिमी)
|
मैक्स।प्रारंभिक
(मिमी)
|
शक्ति
(किलोवाट)
|
एक्स-यात्रा
(मिमी)
|
एक्स-स्पीड
(मिमी/एस)
|
एल * डब्ल्यू * एच (मिमी) |
वज़न
(टन)
|
| 63t / 2500 |
630 |
2500 |
1960 |
400 |
150 |
480 |
5.5 |
500 |
200 |
2850*1750*2350 |
6 |
| 80t / 3200 |
800 |
2500 |
2600 |
400 |
200 |
480 |
7.5 |
500 |
200 |
3850*1850*2550 |
7.2 |
| 110t / 3200 |
1100 |
3200 |
2600 |
400 |
200 |
480 |
7.5 |
500 |
200 |
3850*1850*2600 |
8.0 |
| 110t / 4000 |
1100 |
4000 |
3200 |
400 |
200 |
480 |
7.5 |
500 |
200 |
4610*1850*2700 |
10.5 |
| 130t / 3200 |
1300 |
3200 |
2600 |
400 |
200 |
480 |
1 1 |
500 |
200 |
3850*1850*2600 |
9 |
| 130t / 4000 |
1300 |
4000 |
3200 |
400 |
200 |
480 |
1 1 |
500 |
200 |
4610*1850*2700 |
11.5 |
| 170t / 3200 |
1700 |
3200 |
2600 |
400 |
200 |
480 |
1 1 |
500 |
200 |
3900*1900*2600 |
10.5 |
| 170t / 4000 |
1700 |
4000 |
3200 |
400 |
200 |
480 |
1 1 |
500 |
200 |
4650*1900*2700 |
12.5 |
| 200t / 3200 |
2000 |
3200 |
2600 |
400 |
200 |
480 |
15 |
500 |
200 |
3900*1900*2700 |
12 |
| 200t / 4000 |
2000 |
4000 |
3200 |
400 |
200 |
480 |
15 |
500 |
200 |
4700*1900*2700 |
13 |
| 250t / 3200 |
2500 |
3200 |
2600 |
400 |
200 |
480 |
15 |
500 |
200 |
3900*2100*2800 |
14 |
| 250 टन/4000 |
2500 |
4000 |
3200 |
400 |
200 |
480 |
15 |
500 |
200 |
4650*2100*2850 |
15.5 |
| 320t / 3200 |
3200 |
3200 |
2600 |
400 |
200 |
480 |
22 |
500 |
200 |
3930*2110*3200 |
19T |
| 320t / 4000 |
3200 |
4000 |
3200 |
400 |
200 |
480 |
22 |
500 |
200 |
4830*2110*3200 |
22 टन |
| 400t / 4000 |
4000 |
4000 |
3200 |
400 |
320 |
600 |
30 |
500 |
200 |
4850*2450*3500 |
28 टन |
| 500t / 6000 |
5000 |
6000 |
4900 |
500 |
320 |
600 |
37 |
800 |
200 |
6500*2810*4500 |
42 टन |
| 600t/6000 |
6000 |
6000 |
4900 |
500 |
320 |
600 |
45 |
800 |
200 |
6500*2910*5100 |
50 टन |
| 800t/6000 |
8000 |
6000 |
4720 |
700 |
400 |
600 |
55 |
800 |
200 |
6500*2950*5300 |
75 टन |
टिप्पणी: यह पैरामीटर 2019 प्रणाली में बनाया गया है।यदि पैरामीटर समय पर अपडेट नहीं होते हैं, तो कृपया समझें।
