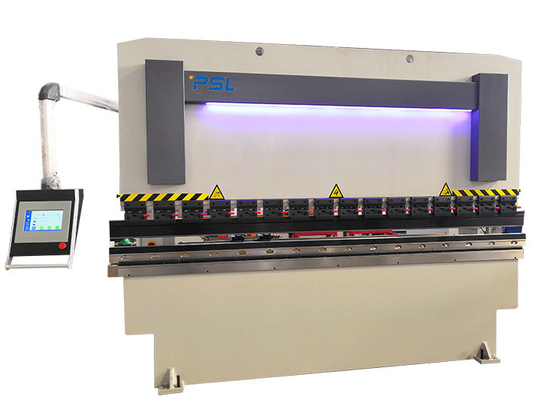

10 फीट 135 टन सीएनसी हाइड्रोलिक प्रेस ब्रेक झुकने मशीन धातु प्लेट Wc67k-125t / 3200 135T / 4000

स्टेनलेस स्टील प्लेट स्वचालित झुकने मशीन सीएनसी हाइड्रोलिक प्रेस ब्रेक पीपीटी श्रृंखला

  इस मशीन की मुख्य विशेषताएं:

1. हाइड्रोलिक ट्रांसमिशन, मशीन टूल के दोनों सिरों पर तेल सिलेंडरों को स्लाइडिंग ब्लॉक पर सीधे स्लाइडिंग कार्य को चलाने के लिए व्यवस्थित किया जाता है, जिसमें स्थिर कार्य, सुविधाजनक संचालन, सुरक्षा और विश्वसनीयता के फायदे हैं।

2. स्लाइडर सिंक्रनाइज़ेशन तंत्र स्लाइडर सिंक्रनाइज़ेशन को नियंत्रित करने के लिए यांत्रिक टोरसन शाफ्ट को गोद लेता है, जिसमें उच्च सिंक्रनाइज़ेशन सटीकता और मजबूत विरोधी सनकी लोड क्षमता होती है।

3. यांत्रिक स्टॉप का उपयोग निचले मृत केंद्र को नियंत्रित करने के लिए किया जाता है, जो उच्च परिशुद्धता के साथ स्थिर और विश्वसनीय होता है।

4. पूरे मैनुअल विक्षेपण मुआवजा कार्यक्षेत्र को समायोजित करना आसान है।

5. लोअर डेड सेंटर प्रेशर होल्डिंग डिले फंक्शन वर्कपीस के रिबाउंड को कम कर सकता है और वर्कपीस की सटीकता सुनिश्चित कर सकता है।

6. इसमें ऑपरेटर के सटीक संरेखण को सुनिश्चित करने के लिए तेजी से आगे बढ़ने का कार्य है।

7. नेकां अक्षों की संख्या: X (रियर स्टॉप), y (स्टॉप)

प्रेस ब्रेक के मुख्य कार्य:

1. यह प्रेस ब्रेकअपनाया है एलवीडी तकनीक से कंप्यूटर एडेड डिजाइन।फ्रेम की ताकत और संरचनात्मक तर्कसंगतता सुनिश्चित करने के लिए ANSYS परिमित तत्व विश्लेषण सॉफ्टवेयर द्वारा फ्रेम, रैम और अन्य महत्वपूर्ण भागों का विश्लेषण किया जाता है।

2. झुकने वाली मशीनपूर्ण स्टील वेल्डेड संरचना का उपयोग करता है, उच्च कठोरता और स्थिरता के साथ आंतरिक तनाव को हटाने के लिए उम्र बढ़ने के उपचार को हिलाता है।फ्रेम की मशीनिंग भागों की मशीनिंग सटीकता सुनिश्चित करने के लिए बड़े फ्लोर बोरिंग और मिलिंग मशीन और मूविंग गैन्ट्री मशीनिंग सेंटर की एक बार की क्लैम्पिंग मशीनिंग विधि को अपनाती है।

3.एकीकृत हाइड्रोलिक नियंत्रण प्रणाली को अपनाएं, रखरखाव के लिए अधिक विश्वसनीय और आसान।
विशेष स्थापना विकल्प दोनों मशीनों पर विशेष रूप से मध्यम शोर स्तर प्राप्त करने की अनुमति देते हैंऔसत क्षमता।अधिभार अतिप्रवाह संरक्षण हाइड्रोलिक सिस्टम से तैयार किया गया है, जो कोई रिसाव नहीं होने का आश्वासन दे सकता है, और तेल के स्तर को सीधे पढ़ा या देखा जा सकता है।

4.टोशनबार मजबूरयांत्रिकतुल्यकालन, उच्च परिशुद्धता वाई-अक्ष के साथ स्टॉपर संतुलन को सीमित करें।

5.  बैक गेज को स्टील संरचना द्वारा वेल्डेड किया गया है और इसमें उच्च कठोरता है।यह उच्च परिशुद्धता संचालन सुनिश्चित करने के लिए सर्वो मोटर, बॉल स्क्रू और रैखिक गाइड द्वारा संचालित है।

6. बैक-गेज उंगलियों में रैखिक गाइडर पर उच्च समानता और त्वरित समायोजन होता है।

7. सीलिंग प्रभाव को बढ़ाने के लिए तेल सिलेंडर असेंबली से स्वतंत्र राम का समायोजन तंत्र।

8. विशेष शीर्ष उपकरण पतली स्टेनलेस स्टील प्लेटों को झुकने के लिए डिज़ाइन किए गए रैपिड क्लैम्पिंग से सुसज्जित है।

अलग-अलग उद्घाटन के साथ 4-तरफा वी-डाई

9.आपातकालीन स्टॉप के साथ फुट पेडल।

10. प्रकाश के लिए दीपक के साथ सामने राम कवर।

11. फास्ट/क्विक टॉप टूल क्लैम्पिंग्स

12. सीएनसीहाइड्रोलिक प्रेस ब्रेक के लिए नियंत्रक: Delem DA41T, Estun E300T, EASYCAT TP10s

ये नियंत्रक केवल दो सर्वो अक्ष-एक्स एंड वाई, और क्रोनिंग टेबल को नियंत्रित कर सकते हैं।

  मल्टी-वर्क-स्टेप प्रोग्रामिंग फ़ंक्शन एक स्वचालित संचालन और निरंतर स्थिति या बहु-चरण प्रक्रियाओं को प्राप्त करने में सक्षम है, साथ ही रियर स्टॉपर और ग्लाइडिंग ब्लॉक की स्थिति के लिए एक स्वचालित सटीक समायोजन;

वैकल्पिक कार्य या भाग,

1.फ्रंट समर्थक रेखीय गाइडर पर कार्यबल के साथ दाएं या बाएं ओर सुचारू रूप से चलते हैं, इसे ऊपर और नीचे भी समायोजित किया जा सकता है।

2. सुरक्षित लेजर रक्षक।

3. मोटराइज्ड मैकेनिकल क्राउनिंग टेबल।

4. सीएनसी नियंत्रक एसएनसी 53 सर्वो मोटर्स (एक्स, वाई 1, वाई 2, आर, जेड 1, जेड 2) के साथ अधिक अक्षों को नियंत्रित करने के लिए

5. सर्वो मोटर के लिए मुख्य मोटर अपडेट।

6. उंगलियों को आसानी से स्थानांतरित करने के लिए डबल लीनियर गाइडर के साथ बैक-गेज बीम।

7. गहराई गले तक 600mm

   प्रमुख तत्व:

पीपीटी (के) श्रृंखला मुख्य पैरामीटर।
