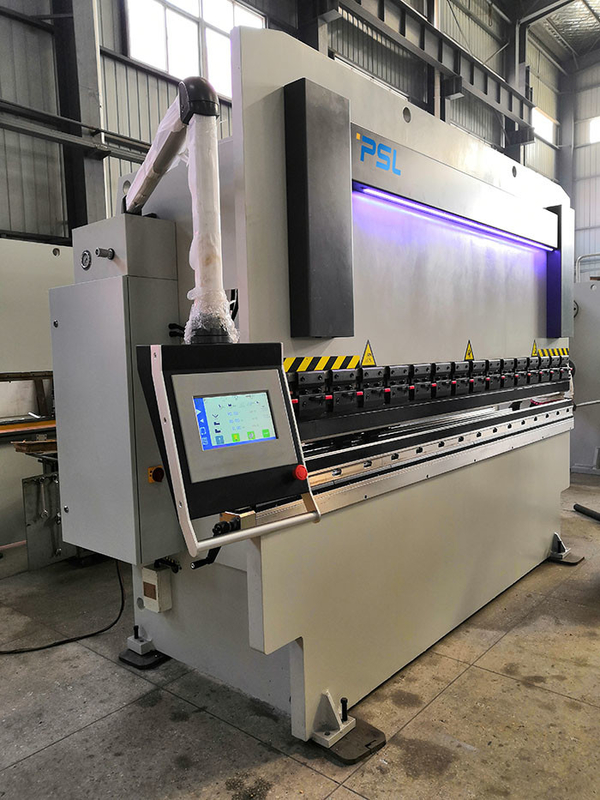

छोटे सीएनसी हाइड्रोलिक प्रेस ब्रेक एनसी शीट झुकने मशीन 12 फुट 165 टन

एनसी शीट झुकने मशीन एलवीडी-वाईएसडी शैली सीएनसी हाइड्रोलिक प्रेस ब्रेक

  मुख्यविशेषताइस मशीन के एस:

       पीपीटी (के) सीयर प्रेस ब्रेक एक पारंपरिक शीट मेटल बेंडिंग मशीन है।यह दिखने में सरल, दिखने में सुंदर, संचालन में सुविधाजनक और समायोजन में सरल है।

      एक सरल, प्रभावी और सटीक यांत्रिक मजबूर सिंक्रनाइज़ेशन सिस्टम नियंत्रण अपनाया जाता है, और राम सिंक्रनाइज़ेशन को टोरसन शाफ्ट द्वारा नियंत्रित किया जाता है, और झुकने की समाप्ति डिग्री यांत्रिक स्टॉप द्वारा महसूस की जाती है।

      PPTK संख्यात्मक नियंत्रण संचालन का एहसास कर सकता है।

      कम लागत और सरल रखरखाव।

      नुकसान यह है कि दक्षता कम है और डिजिटलीकरण की डिग्री औसत है।

प्रेस ब्रेक के मुख्य कार्य:

1. 1.यह झुकने वाली मशीनअपनाया है एलवीडी तकनीक से कंप्यूटर एडेड डिजाइन।फ्रेम, रैम और अन्य महत्वपूर्ण मशीनिंग भागों का विश्लेषण एएनएसवाईएस परिमित तत्व विश्लेषण सॉफ्टवेयर द्वारा फ्रेम की ताकत और संरचनात्मक तर्कसंगतता की गारंटी के लिए किया जाता है।

1.2.फ्रेम अभिन्न वेल्डिंग संरचना को अपनाता है, जिसमें अच्छी कठोरता और मजबूत स्थिरता होती है।

1.3.Q235-B स्टील प्लेट का उपयोग दूसरी साइड वॉल पैनल के चार प्रमुख भागों, वर्कटेबल वर्टिकल प्लेट और स्लाइडिंग ब्लॉक के लिए किया जाता है।

1.4.जलमग्न चाप वेल्डिंग द्वारा स्वचालित बट वेल्डिंग को अपनाया जाता है।वेल्डिंग करते समय, वेल्डिंग विरूपण को कम करने के लिए दोनों तरफ वेल्डिंग चालू करें।वेल्ड अंडरकट, एयर होल, दरार और अन्य वेल्डिंग दोषों से मुक्त होगा।

1.5.फ्रेम को वेल्डेड करने के बाद, वेल्डिंग तनाव को खत्म करने और संसाधित भागों की सटीकता और स्थिरता सुनिश्चित करने के लिए उच्च तापमान एनीलिंग उम्र बढ़ने की उपचार प्रक्रिया को अपनाया जाता है।

1.6.फ्रेम की मशीनिंग भागों की मशीनिंग सटीकता सुनिश्चित करने के लिए बड़ी मंजिल बोरिंग और मिलिंग मशीन और गैन्ट्री मशीनिंग केंद्र की एक बार की क्लैंपिंग मशीनिंग विधि को अपनाती है।

   2. सिलेंडर:

2. 1. सिलेंडर ब्लॉक 45# स्टील के साथ एकीकृत रूप से जाली है और इसमें पर्याप्त कठोरता और ताकत है।फोर्जिंग और गठन के बाद, आंतरिक तनाव को गैर-विनाशकारी परीक्षण और एनीलिंग प्रक्रिया के माध्यम से समाप्त किया जाएगा।

2.2.पिस्टन रॉड और सिलेंडर हेड 45 # जाली स्टील से बने होते हैं और उनके अच्छे व्यापक यांत्रिक गुणों को सुनिश्चित करने के लिए बुझते हैं।

2.3 सिलेंडर ब्लॉक का प्रसंस्करण मुख्य रूप से सीएनसी चलती गैन्ट्री मिलिंग पर किया जाता है।आयामी सटीकता और ज्यामितीय सहिष्णुता सुनिश्चित करने के आधार पर, सतह खुरदरापन Ra0.4 तक पहुंच सकता है।

2.4.पिस्टन रॉड और सिलेंडर हेड कॉपर पिघलने की प्रक्रिया को अपनाते हैं।पिघला हुआ तांबा पीतल है, जो गाइड सतह के समर्थन शक्ति और सनकी भार प्रतिरोध में सुधार करता है, और विश्वसनीय सीलिंग के लिए पूर्व शर्त भी बनाता है।

2.5.उच्च आवृत्ति शमन के बाद पिस्टन रॉड की सतह खुरदरी होती है, और कठोरता hrc45 तक पहुंच सकती है, जिससे सतह के पहनने के प्रतिरोध में सुधार होता है।क्रोमियम चढ़ाना के बाद, कोटिंग की मोटाई 0.08 मिमी तक पहुंच जाती है।क्रोमियम चढ़ाना के बाद, इसकी गोलाई और बेलनाकारता सुनिश्चित करने के लिए कंपन पीस और पॉलिशिंग को अपनाया जाता है, और सतह खुरदरापन में और सुधार होता है।

3. मरोड़ बार मजबूरयांत्रिकतुल्यकालन, उच्च परिशुद्धता वाई-अक्ष के साथ स्टॉपर संतुलन को सीमित करें।

   4. हाइड्रोलिक सिस्टम,

4.1 यूरोपीय उन्नत तकनीक का परिचय दें और एकीकृत वाल्व ब्लॉक को अपनाएं।

4.2 हाइड्रोलिक सिस्टम में अतिप्रवाह संरक्षण है, जो सुरक्षित और विश्वसनीय है।

4.3 तेल पंप जापान में नाची कंपनी के उच्च दबाव वाले आंतरिक गियर पंप को अपनाता है, जो उच्च दबाव और कम शोर का सामना कर सकता है।

4.4 सीलिंग रिंग जर्मन मर्केल कंपनी से बनी है, जिसमें अच्छा सीलिंग प्रदर्शन, विश्वसनीय संचालन और लंबी सेवा जीवन है।

4.5 एक स्पष्ट और सहज तेल स्तर की ऊंचाई का प्रदर्शन है।

4.6 हाइड्रोलिक सिस्टम उच्च फ़िल्टरिंग सटीकता वाले फ़िल्टर से लैस है।

4.7 मशीन टूल रेटेड लोड के तहत लगातार काम कर सकता है, और हाइड्रोलिक सिस्टम लगातार स्थिर रहता है।

5.बैक गेज को स्टील संरचना द्वारा वेल्डेड किया गया है और इसमें उच्च कठोरता है।यह उच्च परिशुद्धता संचालन सुनिश्चित करने के लिए सर्वो मोटर, बॉल स्क्रू और रैखिक गाइड द्वारा संचालित है।बैक-गेज उंगलियों में रैखिक गाइडर पर उच्च समानता और त्वरित समायोजन होता है।


6. मैनुअल टीसक्षम विक्षेपण मुआवजा डिवाइस,

इंटीग्रल एडजस्टेबल उत्तल वर्कटेबल पूरी लंबाई पर सटीक विक्षेपण मुआवजा प्राप्त कर सकता है।यह प्रभावी रूप से स्लाइडर और वर्कटेबल की ऊर्ध्वाधर प्लेट के कारण विक्षेपण विकृति की भरपाई करता है, और एक आदर्श झुकने वाली वर्कपीस प्राप्त कर सकता है।मशीन उपकरण के सेवा जीवन के भीतर विक्षेपण मुआवजा कार्यक्षेत्र रखरखाव मुक्त हो सकता है।

7. विशेष शीर्ष उपकरण पतली स्टेनलेस स्टील प्लेटों को झुकने के लिए डिज़ाइन किए गए रैपिड क्लैम्पिंग से सुसज्जित है।

अलग-अलग उद्घाटन के साथ 4-तरफा वी-डाई

उपकरण की सामग्री: 42CrMo HRC45

8.फुट पेडल/आपातकालीन स्टॉप के साथ स्विच।

9. प्रकाश के लिए फ्रंट रैम कवर एलईडी लैंप।

10.सीएनसीहाइड्रोलिक प्रेस ब्रेक के लिए नियंत्रक: Delem DA41T, Estun E300T, EASYCAT TP10s

ये नियंत्रक केवल दो सर्वो अक्ष-एक्स एंड वाई, और क्रोनिंग टेबल को नियंत्रित कर सकते हैं।

  मल्टी-वर्क-स्टेप प्रोग्रामिंग फ़ंक्शन एक स्वचालित संचालन और निरंतर स्थिति या बहु-चरण प्रक्रियाओं को प्राप्त करने में सक्षम है, साथ ही रियर स्टॉपर और ग्लाइडिंग ब्लॉक की स्थिति के लिए एक स्वचालित सटीक समायोजन;

प्रमुख तत्व:

वैकल्पिक कार्य या भाग,

1.फ्रंट समर्थक रेखीय गाइडर पर कार्यबल के साथ दाएं या बाएं ओर सुचारू रूप से चलते हैं, इसे ऊपर और नीचे भी समायोजित किया जा सकता है।

2.सर्वो मोटर्स (X, Y1, Y2, R, Z1, Z2) के साथ अधिक अक्षों को नियंत्रित करने के लिए सीएनसी नियंत्रक SNC53

3. मोटराइज्ड मैकेनिकल क्राउनिंग टेबल (विक्षेपण मुआवजा) सीएनसी नियंत्रक द्वारा समायोजित.

4.उंगलियों को आसानी से स्थानांतरित करने के लिए डबल लीनियर गाइडर के साथ बैक-गेज बीम (Z1, Z2)।

5. मैनुअल या सर्वो ड्राइविंग बैक-गेज उंगलियों को ऊपर / नीचे (आर-अक्ष)।

5. ऊर्जा और बिजली की लागत बचाने के लिए सर्वो मोटर को मुख्य मोटर अपडेट।

6.लेजर सुरक्षा रक्षक।

7. गहराई गले 500 मिमी या उससे अधिक तक हो सकती है।

8. हाइड्रोलिक सिस्टम के लिए कूलिंग चिलर

पीपीटी (के) श्रृंखला मुख्य पैरामीटर।
