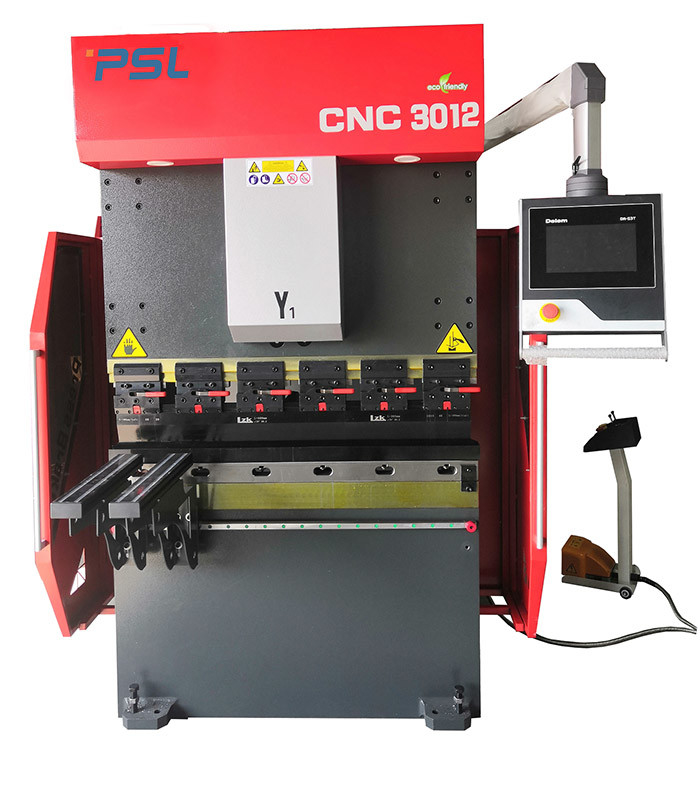

मल्टी एक्सिस 30 टन मिनी सीएनसी इलेक्ट्रो-हाइड्रोलिक सर्वो प्रेस ब्रेक झुकने मशीन

इलेक्ट्रो-हाइड्रोलिक प्रेस ब्रेक बनाने वाली बहु अक्ष सीएनसी शीट धातु

सिद्धांत और मशीन की विशेषताएं:

1, प्रेस ब्रेक की संरचना:
1) पूर्ण स्टील-वेल्डेड संरचना;मैंईफ्ट और राइट हाउस, वर्किंग टेबल और सिलेंडर बेस को एक पूरे फ्रेम में वेल्ड किया जाता है।

2) वेल्डिंग के बाद, तड़के से आंतरिक तनाव समाप्त हो जाता है, इसलिए पूरा स्टील मजबूत होता है और स्थिरता अच्छी होती है।
2) मशीन की विश्वसनीयता और सटीकता सुनिश्चित करने के लिए ANSYS परिमित तत्व विश्लेषण सॉफ्टवेयर।

2, हाइड्रोलिक सिस्टम:
1) से आयातित एकीकृत नियंत्रण प्रणालीरेक्सरोथ जर्मनी;
2) पाइपलाइनों की स्थापना में कमी;
3) कार्य स्थिरता और बेहतर उपस्थिति सुनिश्चित करें।

3, मुख्य तेल सिलेंडर:
1) बंद लूप नियंत्रण मोड: जर्मनी इलेक्ट्रो-हाइड्रोलिक सर्वो वाल्व और आयातित झंझरी शासक;

2)उच्च आवृत्तिहाइड्रोलिक नियंत्रण प्रौद्योगिकी, तेज, अधिक कुशल और सटीक।
3) पारंपरिक यांत्रिक स्टॉप झुकने वाली मशीनों से बिल्कुल अलग;
4) ग्लाइड स्थिति और झुकने की उच्च परिशुद्धता;
5) सटीक और स्थिर संचालन

4, बैक गेज:
1) उच्च गुणवत्ता वाले बॉल स्क्रू और लीनियर गाइडर को रोकने की सटीकता सुनिश्चित करने के लिए।
2) ग्राहक की आवश्यकता के अनुसार अधिक कार्यात्मक बहु-अक्ष अवरोधन उपलब्ध है।

3)बैक गेज बीम पर स्थापित लीनियर गाइडर में घुड़सवार उंगलियों के मानक 2 सेट, जटिल आकार के वर्क पीस के रूप में, 4 या 5 अंगुल बैक गेज सिस्टम और संबंधित डाई आपके चयन के लिए उपलब्ध हैं।

5, शरीर दो पक्ष:
1) सी आकार की प्लेटें दोनों तरफ फिट की जाती हैं;
2) उच्च परिशुद्धता झंझरी शासक सी आकार की प्लेटों पर है;
3) झुकने की प्रक्रिया के दौरान मशीन बॉडी के विरूपण से उत्पन्न होने वाली सटीक झुकने पर प्रभाव से बचें।

6, सीएनसी नियंत्रक:

1) की सभी क्रियाएं (एक्स, आर, जेड अक्ष चल रही हैं)रियर स्टॉपरसीएनसी प्रणाली द्वारा;

2) राम के स्ट्रोक को सीएनसी प्रणाली द्वारा नियंत्रित किया जाता है

3) हाइड्रोलिक सिस्टम बहने और दबाव सीएनसी प्रणाली द्वारा नियंत्रित होते हैं

4) विक्षेपण मुआवजे का समायोजन सीएनसी प्रणाली द्वारा नियंत्रित किया जाता है

5) सभी ऑपरेशन सुविधाजनक और त्वरित हैं।

बुनियादी विन्यास:

मुख्य भागों का परिचय:

- सीएनसी नियंत्रक:

 - जर्मनी रेक्सरोथ हाइड्रोलिक सिस्टम:

-- जर्मनी ईएमबी जोड़

उत्तम आकार

ठीक जकड़न

बड़ा बहता हुआ

कम दबाव हानि

कोई तेल रिसाव नहीं।

-- GIVI सेंसर रूलर

सीएनसी प्रेस ब्रेक पूरी तरह से बंद-लूप इलेक्ट्रो-हाइड्रोलिक सर्वो नियंत्रण का उपयोग करता है,

राम स्थिति संकेत दो तरफ सेंसर शासक द्वारा सीएनसी प्रणाली की प्रतिक्रिया हो सकती है,

तब सीएनसी नियंत्रक DA58T को बदलकर तेल प्रवाह की मात्रा को समायोजित करता हैउद्घाटन आकारतुल्यकालिक वाल्व की

, इसके द्वारा समान स्तर पर चल रहे RAM Y1, Y2 को नियंत्रित करते हुए, कार्यबल की समानांतर स्थिति को बनाए रखता है।

-- यांत्रिक मुकुट/मुआवजा तालिका

• स्थानीय विक्षेपण क्षतिपूर्ति तंत्र यांत्रिक हस्तक्षेप तालिका क्षतिपूर्ति संरचना का उपयोग करता है।सीएनसी नियंत्रक स्वचालित गणना नियंत्रण।
• प्रत्येक समूह में विभिन्न ढलानों के साथ त्रि-आयामी घुमावदार सतहों के कई समूह होते हैं।मुआवजा वक्र स्लाइड प्लेट के विरूपण वक्र के करीब है, जो झुकने वाली मशीन की मशीनिंग सटीकता में काफी सुधार करता है।

- बैकगेज सिस्टम

बॉल स्क्रू के माध्यम से सर्वो मोटर द्वारा संचालित एक्स अक्ष

बॉल स्क्रू के माध्यम से सर्वो मोटर द्वारा संचालित आर अक्ष यारैक और पंख कटना

ताइवान HIWIN बॉल स्क्रू और लाइनर गाइड

● सभी ड्राइवसर्वो मोटर्स

  ● उंगलियों की स्थिति को मैन्युअल रूप से समायोजित करना

● Z1, Z2 अक्ष सर्वो मोटर द्वारा अच्छे के माध्यम से चलाया जाता हैरैक और पिनियन (वैकल्पिक)

  - शीर्ष उपकरण को तेजी से और आसानी से ठीक करने के लिए त्वरित क्लैंपिंग

--स्टैंडर्ड टॉप टूल और मशीन पर डबल वी-डाई (अमाडा स्टाइल)

सामग्री: 42CrMo

कुल मिलाकर शमन प्रक्रिया, उच्च कठोरता और अच्छा पहनने के प्रतिरोध।

सिंगल या डबल वी-डाई वी 8, वी 12, वी 16 (अनुकूलित)

-- जर्मनी बाउसर और बुसाक+शंबन सील्स

गैप करने के लिए मजबूत एंटी-एक्सट्रूज़न क्षमता

जवानों को मुड़ या फ़्लिप नहीं किया जाएगा

अच्छा पहनने के प्रतिरोध और आसान विधानसभा

अच्छा रिसावरोधी

  --विश्वसनीय विद्युत प्रणाली

• विद्युत घटक (रिले, संपर्ककर्ता) फ्रांस श्नाइडर
• गारंटी के लिए डस्टप्रूफ कैबिनेट ग्रेड IP54उच्च गुणवत्ता वाली विद्युत प्रणाली
• खुले दरवाजे और बिजली बंद का कार्य
• एक्स, आर, जेड कुल्हाड़ियों के लिए उच्च गुणवत्ता वाले एस्टुन सर्वो मोटर ड्राइवर।
