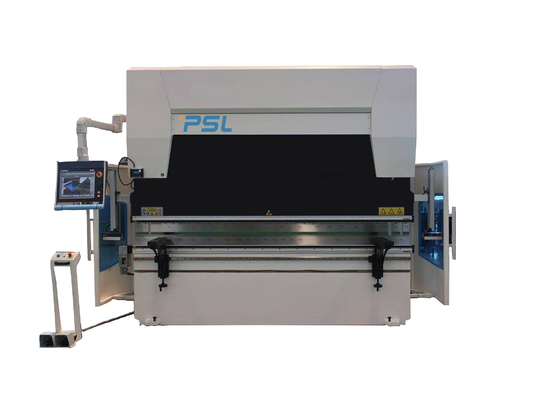

ऑटो शीट धातु झुकने सीएनसी इलेक्ट्रो-हाइड्रोलिक प्रेस ब्रेक सर्वो मुख्य मोटर
आवेदन परिचय,
यह सीएनसी प्रेस ब्रेक धातु की शीट को विभिन्न ज्यामितीय क्रॉस-सेक्शन आकृतियों के वर्कपीस में मोड़ने के लिए टूल (मानक या विशेष उपकरण) का उपयोग करता है।
यह एक शीट मेटल बनाने की मशीन है जिसे कोल्ड रोलिंग शीट मेटल प्रोसेसिंग के लिए डिज़ाइन किया गया है।
यह व्यापक रूप से शीट धातु झुकने उद्योग, जैसे ऑटोमोबाइल, विमान निर्माण, प्रकाश उद्योग, जहाज निर्माण, कंटेनर, लिफ्ट, रेलवे वाहन और अन्य उद्योगों में उपयोग किया जाता है।
यह सीएनसी झुकने वाली मशीन आपको झुकने की प्रक्रिया को आसान बनाने और बड़े पैमाने पर झुकने की दक्षता में सुधार करने में मदद करती है।
सिद्धांत और मशीन की विशेषताएं:
1, प्रेस ब्रेक की संरचना:
1) पूर्ण स्टील-वेल्डेड संरचना;मैंईफ्ट और राइट हाउस, वर्किंग टेबल और सिलेंडर बेस को एक पूरे फ्रेम में वेल्ड किया जाता है।
2) वेल्डिंग के बाद, तड़के से आंतरिक तनाव समाप्त हो जाता है, इसलिए पूरा स्टील मजबूत होता है और स्थिरता अच्छी होती है।
2) मशीन की विश्वसनीयता और सटीकता सुनिश्चित करने के लिए ANSYS परिमित तत्व विश्लेषण सॉफ्टवेयर।
2, हाइड्रोलिक प्रणाली:
1) से आयातित एकीकृत नियंत्रण प्रणालीरेक्सरोथ जर्मनी;
2) पाइपलाइनों की स्थापना में कमी;
3) कार्य स्थिरता और बेहतर उपस्थिति सुनिश्चित करें।
3, मुख्य तेल सिलेंडर:
1) बंद लूप नियंत्रण मोड: जर्मनी इलेक्ट्रो-हाइड्रोलिक सर्वो वाल्व और आयातित झंझरी शासक;
2)उच्च आवृत्तिहाइड्रोलिक नियंत्रण प्रौद्योगिकी, तेज, अधिक कुशल और सटीक।
3) पारंपरिक यांत्रिक स्टॉप झुकने वाली मशीनों से बिल्कुल अलग;
4) ग्लाइड स्थिति और झुकने की उच्च परिशुद्धता;
5) सटीक और स्थिर संचालन
4, यांत्रिक मुकुट/मुआवजा तालिका
1) स्थानीय विक्षेपण क्षतिपूर्ति तंत्र यांत्रिक हस्तक्षेप तालिका क्षतिपूर्ति संरचना का उपयोग करता है।सीएनसी नियंत्रक स्वचालित गणना नियंत्रण।
2) प्रत्येक समूह में विभिन्न ढलानों के साथ त्रि-आयामी घुमावदार सतहों के कई समूह होते हैं।मुआवजा वक्र स्लाइड प्लेट के विरूपण वक्र के करीब है, जो झुकने वाली मशीन की मशीनिंग सटीकता में काफी सुधार करता है।
5, बैक गेज सिस्टम:
1) उच्च गुणवत्ता वाले बॉल स्क्रू और रैखिक गाइडर को रोकने की सटीकता सुनिश्चित करने के लिए।
2) ग्राहक की आवश्यकता के अनुसार अधिक कार्यात्मक बहु-अक्ष अवरोधन उपलब्ध है।
3)बैक गेज बीम पर स्थापित लीनियर गाइडर में घुड़सवार उंगलियों के मानक 2 सेट, जटिल आकार के वर्क पीस के रूप में, 4 या 5 अंगुल बैक गेज सिस्टम और संबंधित डाई आपके चयन के लिए उपलब्ध हैं।
6, शरीर दो पक्ष:
1) सी आकार की प्लेटें दोनों तरफ फिट की जाती हैं;
2) उच्च परिशुद्धता झंझरी शासक सी आकार की प्लेटों पर है;
3) झुकने की प्रक्रिया के दौरान मशीन बॉडी के विरूपण से उत्पन्न होने वाली सटीक झुकने पर प्रभाव से बचें।
7, सीएनसी नियंत्रक डेलेम श्रृंखला:
1) की सभी क्रियाएं (X,R अक्ष चल रही हैं)रियर स्टॉपर;
2) राम का स्ट्रोक (Y1,Y2 कुल्हाड़ियों)
3) हाइड्रोलिक सिस्टम बह रहा है और दबाव
4) विक्षेपण क्षतिपूर्ति का समायोजन
5)ग्राहक अलग बैकगेज फॉर्म चुन सकते हैं
एक्स + आर;(DA53T, DA58T)
एक्स+आर+जेड1+जेड2;(DA-66T, DA-69T का उपयोग करके)
एक्स+एक्स(डेल्टा)+आर+जेड1+जेड2;(DA-66T, DA-69T का उपयोग करके)
X1+X2+R1+R2+Z1+Z2.(DA-66T, DA-69T का उपयोग करके)।
X1+X2+R1+R2+Z1+Z2+Z3+Z4.(DA-66T, DA-69T का उपयोग करके)।
8, जीआईवीआई सेंसर शासक
1) सीएनसी प्रेस ब्रेक पूरी तरह से बंद-लूप इलेक्ट्रो-हाइड्रोलिक सर्वो नियंत्रण का उपयोग करता है,
2) राम स्थिति संकेत दो तरफ सेंसर शासक द्वारा सीएनसी प्रणाली की प्रतिक्रिया हो सकती है,
3) फिर सीएनसी नियंत्रक DA58T को बदलकर तेल प्रवाह की मात्रा को समायोजित करता हैउद्घाटन आकारतुल्यकालिक वाल्व की
, इसके द्वारा समान स्तर पर चल रहे RAM Y1, Y2 को नियंत्रित करते हुए, कार्यबल की समानांतर स्थिति को बनाए रखता है।
9, शीर्ष उपकरण को तेजी से और आसानी से ठीक करने के लिए त्वरित क्लैंपिंग
10. मानक शीर्ष उपकरण और मशीन पर डबल वी-डाई (अमाडा शैली)
कच्चा माल: 42CrMo
सिंगल या डबल वी-डाई वी 8, वी 12, वी 16 (अनुकूलित)
कुल मिलाकर शमन प्रक्रिया, उच्च कठोरता और अच्छा पहनने के प्रतिरोध।
11, जर्मनी बाउसर और बुसाक+शंबन सील्स
गैप करने के लिए मजबूत एंटी-एक्सट्रूज़न क्षमता
जवानों को मुड़ या फ़्लिप नहीं किया जाएगा
अच्छा पहनने के प्रतिरोध और आसान विधानसभा
अच्छा रिसावरोधी
12,विश्वसनीय विद्युत प्रणाली
- विद्युत घटक (रिले, संपर्ककर्ता) फ्रांस श्नाइडर
- उच्च गुणवत्ता वाले विद्युत प्रणाली की गारंटी के लिए डस्टप्रूफ कैबिनेट ग्रेड IP54
- खुले दरवाजे और बिजली बंद का कार्य
- एक्स, आर, जेड कुल्हाड़ियों के लिए उच्च गुणवत्ता वाले एस्टुन सर्वो मोटर ड्राइवर।
- ऊर्जा और बिजली की लागत बचाने के लिए सर्वो मुख्य मोटर।
बुनियादी विन्यास:
| नहीं |
नाम |
मॉडल / निर्माण |
| 1 |
सीएनसी प्रणाली |
हॉलैंड डेलेम DA53T, DA58T, DA66T नियंत्रक
ईएसए S630, S640, S650
साइबेलेक CT8, CT12
एलजेड-1000
|
| 2 |
electrics |
फ्रांस श्नाइडर इलेक्ट्रिक्स |
| 3 |
बैक गेज |
बॉल स्क्रू + लीनियर गाइडर;रैखिक गाइडर पर चलने वाली उंगली के 2 सेट |
| 4 |
मुखयमोटर |
सीमेंस एसी मोटर |
| 5 |
सर्वो मोटर |
नानजिंग एस्टुन |
| 6 |
सर्वो चालक |
नानजिंग एस्टुन |
| 7 |
पेडल स्विच |
काकॉन, दक्षिण कोरिया |
| 8 |
अंगूठी की सील |
बाउसर और बुसाक+शम्बन, जर्मनी |
| 9 |
हाइड्रोलिक प्रणाली |
रेक्स्रोथ, जर्मनी |
| 10 |
तेल खींचने का यंत्र |
जर्मनी एलीड उच्च प्रदर्शन और कम शोर आंतरिक गियर पंप तेल पंप |
| 1 1 |
तेल ट्यूब कनेक्टर |
जर्मनी ईएमबी |
| 12 |
शीर्ष उपकरण और वी-डाई |
मानक शीर्ष उपकरण का एक सेट और वी डाई |
| 13 |
बैक गेज |
ताइवान हाईविन बॉल स्क्रू और लीनियर गाइड रेल |
| 14 |
तेल सिलेंडर |
चीन ताइफेंग |
| 15 |
फास्ट क्लैंपिंग |
चीनी ब्रांड |
| 16 |
विक्षेपण मुआवजा |
यांत्रिक मुआवजा/ताज तालिका |
| 17 |
झंझरी शासक |
इटली GIVI |
| 18 |
मानक अक्ष |
4 +1 (वाई 1, वाई 2, एक्स, आर, + वी) |
एचपीबी श्रृंखला सीएनसी प्रेस ब्रेक पैरामीटर,
| आदर्श |
बल
(केएन)
|
मैक्स।लंबाई
(मिमी)
|
डिस्.घरों के बीच
(मिमी)
|
गले की गहराई
(मिमी)
|
सहलाना
(मिमी)
|
मैक्स।प्रारंभिक
(मिमी)
|
शक्ति
(किलोवाट)
|
एक्स-यात्रा
(मिमी)
|
एक्स-स्पीड
(मिमी/एस)
|
एल * डब्ल्यू * एच (मिमी) |
वज़न
(टन)
|
| 63t / 2500 |
630 |
2500 |
1960 |
400 |
150 |
480 |
5.5 |
500 |
200 |
2850*1750*2350 |
6 |
| 80t / 3200 |
800 |
2500 |
2600 |
400 |
200 |
480 |
7.5 |
500 |
200 |
3850*1850*2550 |
7.2 |
| 110t / 3200 |
1100 |
3200 |
2600 |
400 |
200 |
480 |
7.5 |
500 |
200 |
3850*1850*2600 |
8.0 |
| 110t / 4000 |
1100 |
4000 |
3200 |
400 |
200 |
480 |
7.5 |
500 |
200 |
4610*1850*2700 |
10.5 |
| 130t / 3200 |
1300 |
3200 |
2600 |
400 |
200 |
480 |
1 1 |
500 |
200 |
3850*1850*2600 |
9 |
| 130t / 4000 |
1300 |
4000 |
3200 |
400 |
200 |
480 |
1 1 |
500 |
200 |
4610*1850*2700 |
11.5 |
| 170t / 3200 |
1700 |
3200 |
2600 |
400 |
200 |
480 |
1 1 |
500 |
200 |
3900*1900*2600 |
10.5 |
| 170t / 4000 |
1700 |
4000 |
3200 |
400 |
200 |
480 |
1 1 |
500 |
200 |
4650*1900*2700 |
12.5 |
| 200t / 3200 |
2000 |
3200 |
2600 |
400 |
200 |
480 |
15 |
500 |
200 |
3900*1900*2700 |
12 |
| 200t / 4000 |
2000 |
4000 |
3200 |
400 |
200 |
480 |
15 |
500 |
200 |
4700*1900*2700 |
13 |
| 250t / 3200 |
2500 |
3200 |
2600 |
400 |
200 |
480 |
15 |
500 |
200 |
3900*2100*2800 |
14 |
| 250 टन/4000 |
2500 |
4000 |
3200 |
400 |
200 |
480 |
15 |
500 |
200 |
4650*2100*2850 |
15.5 |
| 320t / 3200 |
3200 |
3200 |
2600 |
400 |
200 |
480 |
22 |
500 |
200 |
3930*2110*3200 |
19T |
| 320t / 4000 |
3200 |
4000 |
3200 |
400 |
200 |
480 |
22 |
500 |
200 |
4830*2110*3200 |
22 टन |
| 400t / 4000 |
4000 |
4000 |
3200 |
400 |
320 |
600 |
30 |
500 |
200 |
4850*2450*3500 |
28 टन |
| 500t / 6000 |
5000 |
6000 |
4900 |
500 |
320 |
600 |
37 |
800 |
200 |
6500*2810*4500 |
42 टन |
| 600t/6000 |
6000 |
6000 |
4900 |
500 |
320 |
600 |
45 |
800 |
200 |
6500*2910*5100 |
50 टन |
| 800t/6000 |
8000 |
6000 |
4720 |
700 |
400 |
600 |
55 |
800 |
200 |
6500*2950*5300 |
75 टन |
टिप्पणी: यह पैरामीटर 2019 प्रणाली में बनाया गया है।यदि पैरामीटर समय पर अपडेट नहीं होते हैं, तो कृपया समझें और हमारे साथ संपर्क करें।
