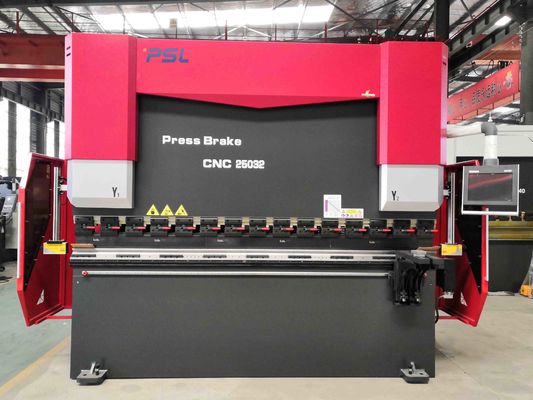

डबल सर्वो मोटर्स पंप नियंत्रण हाइड्रोलिक सिस्टम सीएनसी प्रेस ब्रेक
आवेदन परिचय,
यह सीएनसी प्रेस ब्रेक धातु की शीट को विभिन्न ज्यामितीय क्रॉस-सेक्शन आकृतियों के वर्कपीस में मोड़ने के लिए टूल (मानक या विशेष उपकरण) का उपयोग करता है।
यह एक शीट मेटल बनाने की मशीन है जिसे कोल्ड रोलिंग शीट मेटल प्रोसेसिंग के लिए डिज़ाइन किया गया है।
यह व्यापक रूप से शीट धातु झुकने, जैसे ऑटोमोबाइल, विमान निर्माण, प्रकाश उद्योग, जहाज निर्माण, कंटेनर, लिफ्ट, रेलवे वाहन और अन्य उद्योगों में उपयोग किया जाता है।
सिद्धांत और मशीन की विशेषताएं:
1. सीएनसी इलेक्ट्रो-हाइड्रोलिक सर्वो मोटर्स + पंप सीएनसी प्रेस ब्रेक दो सर्वो मुख्य मोटर हैं जो समकालिक रूप से राम को ऊपर / नीचे नियंत्रित करने के लिए 2 तरह के पंप चलाते हैं।
2. सुव्यवस्थित डिजाइन, उच्च गति, उच्च परिशुद्धता, उच्च कठोरता और प्रदर्शन के साथ सीएनसी झुकने वाली मशीन।
3. अच्छा एंटी-नॉक फ्रेम (वेल्डेड-स्टील प्लेट निर्माण), पूरे फ्रेम को तड़का दिया गया है, बड़े सीएनसी ब्रोइंग और मिलिंग मशीन का उपयोग करके संशोधन को कम किया गया है, एक समय में प्रक्रिया, उच्च परिशुद्धता सुनिश्चित करें।
4. यांत्रिक (हाइड्रोलिक) मुकुट क्षतिपूर्ति उपकरण सुसज्जित है।
5. बैकगेज डिजिटल सर्वो मोटर्स द्वारा संचालित होता है, गेंद स्क्रू के साथ ले जाया जाता है, रैखिक गाइड द्वारा निर्देशित होता है। उच्च परिशुद्धता।
मल्टी बैकगेज कुल्हाड़ियों उपलब्ध हैं स्टील वेल्ड मशीन फ्रेम निरंतर सटीकता सीएनसी नियंत्रक के साथ एनीलिंग उपचार प्राप्त करता है।
6. पंप, वाल्व, सील, इलेक्ट्रिक, सर्वो इकाइयों और सीएनसी प्रणाली जैसे महत्वपूर्ण घटकों में अंतरराष्ट्रीय प्रसिद्ध ब्रांड का उपयोग करना।
7. उच्च कार्यकारी बल, उच्च मानक और उच्च पेशेवर मशीन इकट्ठी टीम।
8. बिजली सुरक्षा डिजाइन, प्रकाश पर्दा संरक्षण के साथ, खुले दरवाजे बिजली बंद समारोह, संचालन के दौरान अधिक सुरक्षा।
9. फैशन आउटलुक, नाजुक और सुंदर, मशीनें कॉम्पैक्ट डिजाइन, छोटी मंजिल की जगह, आसान संचालन हैं।
10.शीर्ष उपकरण और वी मरो और आरबदलने योग्य क्राउनिंग वर्कटेबल, फोर्जिंग और सटीक पीस,बोल्ट फिक्सिंग.
11. तेल के तापमान में तेजी से वृद्धि को रोकने के लिए तेल पाइपलाइन डिजाइन का तर्कसंगत लेआउट।
12. तेजी से उत्पादन और समय पर वितरण।
विस्तृत परिचय,
1, सीएनसी प्रेस ब्रेक की संरचना:
1) पूर्ण स्टील-वेल्डेड संरचना;मैंईफ्ट और राइट हाउस, वर्किंग टेबल और सिलेंडर बेस को एक पूरे फ्रेम में वेल्ड किया जाता है।
2) वेल्डेड के बाद, तड़के से आंतरिक तनाव समाप्त हो जाता है, इसलिए पूरा स्टील मजबूत और स्थिरता है।
2) मशीन फ्रेम की विश्वसनीयता और ताकत और झुकने की सटीकता सुनिश्चित करने के लिए ANSYS परिमित तत्व विश्लेषण सॉफ्टवेयर।
2, सीएनसी प्रणाली को नियंत्रित करने के लिए:
1) की सभी क्रियाएं (एक्स, आर, जेड अक्ष चल रही हैं)बैक-गेज स्टॉपर;
2) राम का आघात नियंत्रित होता है
3) दो हाइड्रोलिक सर्वो इकाइयों में बहने वाली हाइड्रोलिक प्रणाली और दबाव
4) विक्षेपण क्षतिपूर्ति का समायोजन
3, हाइड्रोलिक सिस्टम:
1) से आयातित एकीकृत नियंत्रण प्रणालीरेक्सरोथ जर्मनी;
2) सर्वो मुख्य मोटर्स + पंप + वाल्व बोर्ड के साथ दो तेल टैंक अलग-अलग दो साइड सिलेंडर चलाते हैं;
3) पाइपलाइनों की स्थापना में कमी, कम तेल का उपयोग किया जाता है और तेल का तापमान लंबे समय तक कम रहता है;
4) काम करने की स्थिरता और बेहतर उपस्थिति सुनिश्चित करें।
4, दो मुख्य तेल सिलेंडर:
1) बंद लूप नियंत्रण मोड: जर्मनी सर्वो वाल्व बोर्ड और आयातित झंझरी शासक;
2)उच्च आवृत्तिहाइड्रोलिक नियंत्रण प्रौद्योगिकी, तेज, अधिक कुशल और सटीक।
3) पारंपरिक यांत्रिक स्टॉप झुकने वाली मशीनों से बिल्कुल अलग;
4) ग्लाइड पोजिशनिंग और झुकने की उच्च परिशुद्धता;
5, बैक गेज स्टॉपर:
1) उच्च गुणवत्ता वाले बॉल स्क्रू और रैखिक गाइडर को रोकने की सटीकता सुनिश्चित करने के लिए।
2) ग्राहक की आवश्यकता के अनुसार अधिक कार्यात्मक बहु-अक्ष अवरोधन उपलब्ध है।
3)बैक गेज बीम पर स्थापित लीनियर गाइडर में घुड़सवार उंगलियों के मानक 2 सेट, जटिल आकार के वर्क पीस के रूप में, 4 या 5 अंगुल बैक गेज सिस्टम और संबंधित डाई आपके चयन के लिए उपलब्ध हैं।
6, शरीर दो पक्ष:
1) सी आकार की प्लेटें दोनों तरफ फिट की जाती हैं;
2) उच्च परिशुद्धता झंझरी शासक सी आकार की प्लेटों और राम के बीच तय किया गया है;
3) झुकने के दौरान मशीन बॉडी के विरूपण से उत्पन्न होने वाली सटीक झुकने पर प्रभाव से बचें।
मुख्य भागों का परिचय:
- सीएनसी नियंत्रक DELEM DA53T:
विशेषताएँ:
- "हॉट-की" स्पर्श नेविगेशन
- 10.1 "उच्च संकल्प रंग टीएफटी
- अधिकतम 4 अक्ष (Y1,Y2 + 2 aux. अक्ष)
- मुकुट नियंत्रण
- उपकरण / सामग्री / उत्पाद पुस्तकालय
- सर्वो और आवृत्ति इन्वर्टर नियंत्रण
- बंद-लूप के साथ-साथ ओपन-लूप वाल्व के लिए उन्नत वाई-अक्ष नियंत्रण एल्गोरिदम।
- अग्रानुक्रम लिंक (विकल्प)
- यूएसबी मेमोरी स्टिक इंटरफेसिंग
- प्रोफाइल-टी ऑफलाइन सॉफ्टवेयर
- रेक्सरोथ सर्वो हाइड्रोलिक सिस्टम:
-- GIVI ग्रेटिंग रूलर
सीएनसी प्रेस ब्रेक पूरी तरह से बंद-लूप इलेक्ट्रो-हाइड्रोलिक सर्वो नियंत्रण का उपयोग करता है,
राम स्थिति संकेत दो तरफ सेंसर शासक द्वारा सीएनसी प्रणाली की प्रतिक्रिया हो सकती है,
तब सीएनसी नियंत्रक DA66T को बदलकर तेल प्रवाह की मात्रा को समायोजित करता हैउद्घाटन आकारतुल्यकालिक वाल्व की
, इसके द्वारा समान स्तर पर चल रहे RAM Y1, Y2 को नियंत्रित करते हुए, कार्यबल की समानांतर स्थिति को बनाए रखता है।
-- यांत्रिक मुकुट/मुआवजा तालिका
- स्थानीय विक्षेपण क्षतिपूर्ति तंत्र यांत्रिक हस्तक्षेप तालिका क्षतिपूर्ति संरचना का उपयोग करता है।सीएनसी नियंत्रक स्वचालित गणना नियंत्रण।
- बैकगेज स्टॉपर,
● सर्वो मोटर द्वारा संचालित एक्स अक्ष
● सर्वो मोटर द्वारा संचालित आर अक्ष
● Z1, Z2 अक्ष (उंगली 1 और 2) सर्वो मोटर द्वारा संचालित(वैकल्पिक)
झुकने के दौरान स्टील प्लेट फॉलो-अप का समर्थन करने के लिए सर्वो मोटर्स द्वारा संचालित Z3, Z4 अक्ष (वैकल्पिक)
● सर्वो मोटर्स द्वारा संचालित सभी कुल्हाड़ियाँ
- शीर्ष उपकरण को तेजी से और आसानी से ठीक करने के लिए त्वरित क्लैंपिंग
--स्टैंडर्ड टॉप टूल और मशीन पर डबल वी-डाई (अमाडा स्टाइल)
सामग्री: 42CrMo
कुल मिलाकर शमन प्रक्रिया, उच्च कठोरता और अच्छा पहनने के प्रतिरोध।
सिंगल या डबल वी-डाई वी 8, वी 12, वी 16 (अनुकूलित)
-- जर्मनी बाउसर और बुसाक+शंबन सिलेंडर सील
--विश्वसनीय विद्युत प्रणाली
- विद्युत घटक (रिले, संपर्ककर्ता) फ्रांस श्नाइडर
- गारंटी के लिए डस्टप्रूफ कैबिनेट ग्रेड IP54उच्च गुणवत्ता वाली विद्युत प्रणाली
- खुले दरवाजे और बिजली बंद का कार्य
- उच्च गुणवत्ता वाले एस्टुन सर्वो मोटर चालक
- लेजर सुरक्षा की रखवाली
बुनियादी विन्यास:
| नहीं |
नाम |
मॉडल / निर्माण |
| 1 |
सीएनसी प्रणाली |
हॉलैंड डेलेम DA66T नियंत्रक
ईएसए S650
साइबेलेक CT12
एलजेड-1000
|
| 2 |
electrics |
फ़्रांस श्नाइडर |
| 3 |
बॅक गेज |
बॉल स्क्रू + लीनियर गाइडर;रैखिक गाइडर पर चलने वाली उंगली के 2 सेट |
| 4 |
मुखयमोटर |
दो सर्वो मोटर्स |
| 5 |
सर्वो मोटर |
नानजिंग एस्टन (बैक-गेज) |
| 6 |
सर्वो चालक |
नानजिंग एस्टन (बैक-गेज) |
| 7 |
पेडल स्विच |
काकॉन, दक्षिण कोरिया |
| 8 |
अंगूठी की सील |
बाउसर और बुसाक+शंबान, जर्मनी |
| 9 |
हाइड्रोलिक प्रणाली |
रेक्स्रोथ, जर्मनी |
| 10 |
तेल खींचने का यंत्र |
जर्मनी एलीड आंतरिक गियर पंप |
| 1 1 |
तेल ट्यूब जॉइंटर्स |
जर्मनी ईएमबी |
| 12 |
शीर्ष उपकरण और वी-डाई |
मानक शीर्ष उपकरण का एक सेट और वी डाई |
| 13 |
बॅक गेज |
ताइवान बॉल स्क्रू और लीनियर गाइडर |
| 14 |
तेल सिलेंडर |
चीन ताइफेंग |
| 15 |
त्वरित क्लैंपिंग |
चीनी ब्रांड |
| 16 |
विक्षेपण मुआवजा |
यांत्रिक मुआवजा/ताज तालिका |
| 17 |
झंझरी शासक |
इटली GIVI/ स्पेन Fagor |
| 18 |
मानक अक्ष |
4+1(वाई1, वाई2, एक्स,आर,+वी)
|
एचपीबी श्रृंखला सीएनसी प्रेस ब्रेक पैरामीटर,
| नमूना |
ताकत
(केएन)
|
मैक्स।लंबाई
(मिमी)
|
डिस्.घरों के बीच
(मिमी)
|
गले की गहराई
(मिमी)
|
झटका
(मिमी)
|
मैक्स।प्रारंभिक
(मिमी)
|
शक्ति
(किलोवाट)
|
एक्स-यात्रा
(मिमी)
|
एक्स-स्पीड
(मिमी/एस)
|
एल * डब्ल्यू * एच (मिमी) |
वज़न
(टन)
|
| 63t / 2500 |
630 |
2500 |
1960 |
400 |
150 |
480 |
5.5 |
500 |
200 |
2850*1750*2350 |
6 |
| 80t / 3200 |
800 |
2500 |
2600 |
400 |
200 |
480 |
7.5 |
500 |
200 |
3850*1850*2550 |
7.2 |
| 110t / 3200 |
1100 |
3200 |
2600 |
400 |
200 |
480 |
7.5 |
500 |
200 |
3850*1850*2600 |
8.0 |
| 110t / 4000 |
1100 |
4000 |
3200 |
400 |
200 |
480 |
7.5 |
500 |
200 |
4610*1850*2700 |
10.5 |
| 130t / 3200 |
1300 |
3200 |
2600 |
400 |
200 |
480 |
1 1 |
500 |
200 |
3850*1850*2600 |
9 |
| 130t / 4000 |
1300 |
4000 |
3200 |
400 |
200 |
480 |
1 1 |
500 |
200 |
4610*1850*2700 |
11.5 |
| 170t / 3200 |
1700 |
3200 |
2600 |
400 |
200 |
480 |
1 1 |
500 |
200 |
3900*1900*2600 |
10.5 |
| 170t / 4000 |
1700 |
4000 |
3200 |
400 |
200 |
480 |
1 1 |
500 |
200 |
4650*1900*2700 |
12.5 |
| 200t / 3200 |
2000 |
3200 |
2600 |
400 |
200 |
480 |
15 |
500 |
200 |
3900*1900*2700 |
12 |
| 200t / 4000 |
2000 |
4000 |
3200 |
400 |
200 |
480 |
15 |
500 |
200 |
4700*1900*2700 |
13 |
| 250t / 3200 |
2500 |
3200 |
2600 |
400 |
200 |
480 |
15 |
500 |
200 |
3900*2100*2800 |
14 |
| 250 टन/4000 |
2500 |
4000 |
3200 |
400 |
200 |
480 |
15 |
500 |
200 |
4650*2100*2850 |
15.5 |
| 320t / 3200 |
3200 |
3200 |
2600 |
400 |
200 |
480 |
22 |
500 |
200 |
3930*2110*3200 |
19T |
| 320t / 4000 |
3200 |
4000 |
3200 |
400 |
200 |
480 |
22 |
500 |
200 |
4830*2110*3200 |
22 टन |
| 400t / 4000 |
4000 |
4000 |
3200 |
400 |
320 |
600 |
30 |
500 |
200 |
4850*2450*3500 |
28 टन |
| 500t / 6000 |
5000 |
6000 |
4900 |
500 |
320 |
600 |
37 |
800 |
200 |
6500*2810*4500 |
42 टन |
| 600t/6000 |
6000 |
6000 |
4900 |
500 |
320 |
600 |
45 |
800 |
200 |
6500*2910*5100 |
50 टन |
| 800t/6000 |
8000 |
6000 |
4720 |
700 |
400 |
600 |
55 |
800 |
200 |
6500*2950*5300 |
75 टन |
टिप्पणी: यह पैरामीटर 2019 प्रणाली में बनाया गया है।यदि पैरामीटर समय पर अपडेट नहीं होते हैं, तो कृपया समझें और हमारे साथ संपर्क करें।
