उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| स्थिति: | नया | प्रोडक्ट का नाम: | फाइबर लेजर धातु काटने की मशीन, धातु शीट और ट्यूब लेजर काटने की मशीन |
|---|---|---|---|
| मुख्य भाग: | स्टील प्लेट्स वेल्डेड संरचना | नियंत्रण: | Cypcut सीएनसी नियंत्रण प्रणाली |
| कीवर्ड: | लेजर शीट धातु काटने, लेजर काटने की मशीन | नियंत्रण सॉफ्टवेयर: | सिपकट, सायपनेस्ट |
| लेजर स्रोत: | आईपीजी, रेकस, मैक्स | कूलिंग मोड: | वाटर कूलिंग, वाटर-कूलिंग और प्रोटेक्शन सिस्टम, इंडस्ट्रियल वाटर चिलर |
| ग्राफिक प्रारूप समर्थित: | एआई, डीएक्सएफ, पीएलटी, डीएसटी, सीएडी | रंग: | मानक रंग, या अनुकूलित |
| आवेदन पत्र: | लेजर कटिंग, लेजर एनग्रेविंग | समारोह: | धातु सामग्री काटना, काटना और उत्कीर्णन |
| मोटाई काटना: | सामग्री, 0-12 मिमी कार्बन स्टील, 0-6 मिमी स्टेनलेस स्टील | कार्य क्षेत्र: | 1500mmX3000mm / 2000mmX4000mm / 2000mmX6000mm |
| लेजर शक्ति: | 1000W / 2000W / 3000W | ड्राइविंग सिस्टम: | यास्कावा। डेल्टा, फ़ूजी। पैनासोनिक सर्वो इकाइयाँ |
| ड्राइविंग: | एक्स, वाई, जेड सभी सर्वो मोटर | काटना क्षेत्र: | L3050mm * W1550mm |
| ट्यूब आकार: | गोल ट्यूब, वर्ग ट्यूब, अण्डाकार ट्यूब, अनिसोट्रोपिक ट्यूब | ट्यूब की लंबाई काटना: | 1000-9000 मिमी |
| ट्यूब व्यास काटना: | 20-120 मिमी | रखरखाव: | दूरस्थ ऑनलाइन निदान और पहचान |
| प्रमाणन: | ISO,SGS,CCC | गारंटी: | 1-2 साल |
| बिक्री के बाद सेवा प्रदान की गई: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर | ||
| हाई लाइट: | सीएनसी शीट धातु लेजर काटने की मशीन पीएसएल,सीएनसी ट्यूब काटने लेजर मशीन,सीएनसी लेजर ट्यूब काटने की मशीन |
||

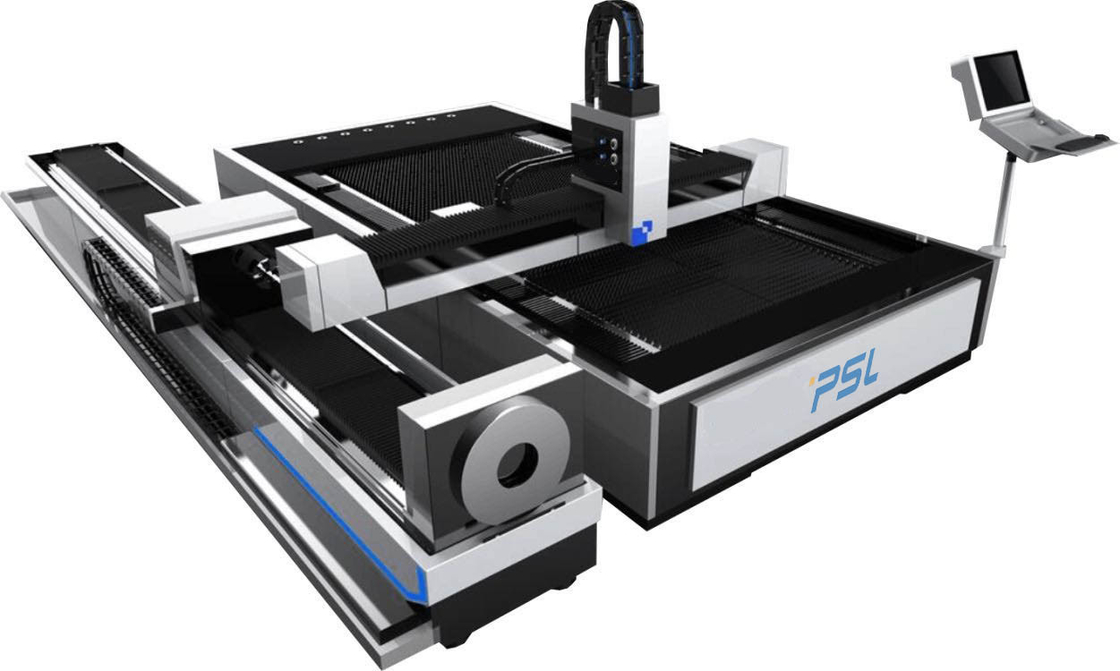

सीएनसी धातु प्लेट और ट्यूब एकीकृत लेजर कटर सीएनसी सिंगल-टेबल फाइबर लेजर काटने की मशीन
मुख्य तकनीकी विशेषता,
लागू उद्योग:
इस मशीन का व्यापक रूप से विज्ञापन सजावट, रसोई के बर्तन, इंजीनियरिंग मशीनरी, स्टील और लोहा, ऑटोमोबाइल, धातु प्लेट चेसिस, धातु ट्यूब निर्माण, एयर कंडीशनर निर्माण, धातु प्लेट / ट्यूब काटने, आदि जैसे विभिन्न उद्योगों में उपयोग किया जाता है।
लागू सामग्री:
कार्बन स्टील प्लेट और ट्यूब/पाइप: 0-12mm;
स्टेनलेस स्टील प्लेट और ट्यूब / पाइप: 0-6 मिमी।
एल्यूमिनियम प्लेट और ट्यूब / पाइप: 0-4 मिमी
पेशेवर पतली शीट धातु, एल्यूमीनियम मिश्र धातु प्लेट / ट्यूब, जस्ती शीट / ट्यूब, इलेक्ट्रोलाइटिक प्लेट, सिलिकॉन स्टील, टाइटेनियम मिश्र धातु, एल्यूमीनियम जस्ता प्लेट और अन्य धातु को काटने के लिए उपयोग किया जाता है।
मशीन संरचना,
मशीन में बेड, वर्कटेबल, बीम, स्लाइडिंग सीट, रैम, कूलिंग सिस्टम, न्यूमेटिक सिस्टम, स्लैग डिस्चार्ज सिस्टम, डस्ट रिमूवल सिस्टम, सपोर्ट प्लेट और अन्य घटक होते हैं।
1.1.मशीन बिस्तर
मशीन बिस्तर अभिन्न वेल्डिंग संरचना, उच्च तापमान वापस शमन उपचार, और फिर कंपन उम्र बढ़ने के उपचार को अपनाता है।इसमें अच्छी कठोरता और उच्च परिशुद्धता है, और विरूपण के बिना लंबे समय तक इस्तेमाल किया जा सकता है।
1.2.निश्चित कार्यक्षेत्र
मशीन स्थिर संचरण और उच्च परिशुद्धता के साथ गैन्ट्री संरचना, ताइवान वाईवाईसी उच्च परिशुद्धता उच्च गति रैक और पिनियन (हेरियन) डबल-पक्षीय ड्राइव और रैखिक गाइड को गोद लेती है।
फिक्स्ड वर्कटेबल मुख्य फ्रेम: अल्ट्रा मोटी प्लेट की पूरी झुकने की प्रक्रिया को अपनाया जाता है, और फिर पूरी वेल्डिंग बनाई जाती है, ताकि बड़ी असर क्षमता हो।
1.3.ट्यूब / पाइप काटने का उपकरण
स्वचालित चक
वायवीय स्वचालित चक गोल ट्यूब, वर्ग ट्यूब और अंडाकार आकार की ट्यूब को जल्दी से जकड़ने में सक्षम है।
पेटेंट चक तकनीक में स्वचालित केंद्र के लिए चार पंजे होते हैं, जो गोल ट्यूब, वर्ग ट्यूब और अंडाकार आकार की ट्यूब का समर्थन कर सकते हैं।सर्कुलर ट्यूब और अन्य सामग्री स्वचालित रूप से क्लैंपिंग सेंटरिंग फ़ंक्शन को कार्यान्वित करती है।
पतली चक डिजाइन पूंछ के काटने का एहसास करने के लिए निश्चित चक के अंदर आसानी से प्रवेश कर सकती है।
फिक्स्ड चक
फिक्स्ड चक पाइप को जकड़ने के लिए चार पंजों को अपनाता है, और पंजा का अंत रोलर तंत्र से लैस होता है और जल्दी से क्लैंप और सेंटर कर सकता है।
चक में एक सर्वो मोटर ड्राइव और जंगम चक है, वे दो एक ही समय में घूम सकते हैं, जो पाइप के विरूपण के बिना पाइप काटने के तेजी से घूर्णन को प्राप्त कर सकते हैं।
1.4.क्रॉस बीम
क्रॉसबीम को पूरी तरह से वेल्डेड किया जाता है।दो बार उच्च तापमान शमन और कंपन उम्र बढ़ने के बाद, क्रॉसबीम उच्च परिशुद्धता प्रसंस्करण द्वारा बनाई जाती है, जिसमें अच्छी कठोरता, उच्च शक्ति और गतिशील प्रदर्शन होता है।
पाइप को संसाधित करने और काटने के लिए लंबा क्रॉस-बीम (वाई-अक्ष)।
1.5.एक्स, वाई, जेड अक्ष गति नियंत्रण
एक्स, वाई अक्ष और जेड अक्ष उच्च परिशुद्धता, उच्च गति, बड़े टोक़, बड़ी जड़ता, स्थिर और टिकाऊ प्रदर्शन के साथ उच्च टोक़ सर्वो मोटर को अपनाते हैं।यह पूरी मशीन की उच्च गति और त्वरण सुनिश्चित करता है।
1.6.अपशिष्ट निर्वहन प्रणाली
बिस्तर का निचला हिस्सा एक गाड़ी से सुसज्जित है, जो उत्पादन प्रक्रिया और छोटे भागों में अपशिष्ट एकत्र कर सकता है।
1.7.धूल हटाने प्रणाली
FCL3015 सीएनसी लेजर कटिंग मशीन कार्यक्षेत्र में एक विशेष विभाजन धूल हटाने की प्रणाली है, जिसका उपयोग उत्पादन प्रक्रिया में धूल, अपशिष्ट गैस और अन्य पदार्थों को हटाने के लिए किया जाता है, ताकि काम के माहौल को आरामदायक बनाया जा सके।
प्रमुख तत्व,
| 1.नियंत्रक |
साइपकट नियंत्रण प्रणाली -जो ग्राफिक्स के बुद्धिमान लेआउट का एहसास कर सकता है, स्वचालित रूप से काटने के रास्तों को चुनना और मिलान करना, प्रसंस्करण समय बचा सकता है |
| 2. लेजर स्रोत |
प्रसिद्ध ब्रांड रेकस / मैक्स / आईपीजी -सॉलिड स्टेट लेजर 50,000hrs से अधिक रहता है;500w, 750w, 1000w,1500W,2000W,3000W आदि के विभिन्न बिजली विकल्प |
| 3.ऑटो फोकसिंग |
कैपेसिटिव ऑटो-ऊंचाई एडजस्टिंग Raytools हेड कटिंग हेड - विभिन्न मोटाई शीट धातु के सर्वोत्तम काटने के प्रभाव को प्राप्त करने के लिए फ़ोकल पॉइंट स्वचालित रूप से काटने की प्रक्रिया में समायोजित हो जाएगा। |
| 4. सर्वो प्रणाली |
जापान यास्कावा सर्वो चालक और मोटर -मजबूत शक्ति और उच्च परिशुद्धता के साथ |
| 5.रेड्यूसर |
जापान शिंपू / मोटर रेड्यूसर -दुनिया का सबसे अच्छा रेड्यूसर ब्रांड। मशीन को अधिक शक्तिशाली और स्थिर बनाने के लिए पारंपरिक रैक और बेल्ट को बदलने के लिए उपयोग किया जाता है |
| 6. उच्च सटीकता |
प्रेसिजन काटने -जो ±0.02mm/300mm . तक पहुंच सकता है
|
| 7. शीतलन प्रणाली |
हनली / टोंगफेई डबल सर्कुलेशन सिस्टम, हीट एक्सचेंज टाइटेनियम ट्यूब, ओवर टेम्परेचर अलार्म, फ्लो प्रोटेक्शन, वाटर लेवल प्रोटेक्शन फाइबर लेजर स्पेशल कूलिंग वॉटर टैंक |
| 8.वोल्टेज रेगुलेटर | अस्थिर वोल्टेज वाले कुछ क्षेत्रों के लिए वैकल्पिक |
मुख्य प्रौद्योगिकी पैरामीटर,
| नाम | फाइबर लेजर धातु शीट और ट्यूब काटने की मशीन | |
| नमूना | FCLT3015-2000W | |
| लेजर की शक्ति | 2000w | |
| लेजर स्रोत | रेकस/आईपीजी | |
| बीपीपी, मिमी * एमआरडी | 1.27 | |
| लेजर तरंग दैर्ध्य | 1070एनएम | |
|
मैक्सिम कटिंग थिकनेस (शीट और ट्यूब) |
कार्बन स्टील(O2) | 10-12 मिमी |
| स्टेनलेस स्टील(एन 2) | 5-6 मिमी | |
| एल्यूमिनियम शीट / ट्यूब | 3-4 मिमी | |
| पीतल शीट / ट्यूब | 2 मिमी | |
| मैक्सिम काटने की गति | 60-80 मीटर / मिनट (सामग्री के अनुसार) |
| मैक्स।त्वरण | 1.0जी |
| ऊर्जा अस्थिरता | मैं2% |
| समर्थित ग्राफिक प्रारूप | पाजी,कोरल ड्रा सॉफ्टवेयर,डीएक्सएफ/डीडब्ल्यूजी/पीएलटी |
| काटने का क्षेत्र | 3050×1550 |
| एक्स अक्ष यात्रा | 3050 |
| वाई अक्ष यात्रा | 1550 मिमी |
| Z अक्ष यात्रा | 120 मिमी |
| पुन: स्थिति की सटीकता | ± 0.03 मिमी / एम |
| स्थिति X/Y अक्ष की सटीकता | ± 0.03 मिमी / एम |
| मैक्स।कार्यक्षेत्र का भार लोड हो रहा है | 500 किलो |
| मशीन की शक्ति | 350V-420V / 50Hz |
| मशीन का वजन | 3500 किग्रा |
| आयाम | 4600x2400x1500 मिमी |
