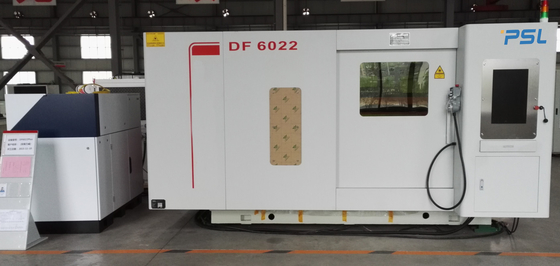

ऑटो शीट लोडिंग और अनलोडिंग मैनिपुलेटर एक्सचेंज टेबल सीएनसी फाइबर लेजर कटिंग मशीन
उत्पाद व्यवहार्यता,
लागू सामग्री:
मुख्य रूप से कार्बन स्टील, सिलिकॉन स्टील, स्टेनलेस स्टील, एल्यूमीनियम मिश्र धातु, टाइटेनियम मिश्र धातु, जस्ती स्टील शीट, अचार बोर्ड, एल्यूमीनियम जस्ता प्लेट, तांबा और कई प्रकार की धातु सामग्री काटने और इतने पर काटने के लिए उपयोग किया जाता है।
अनुप्रयुक्त उद्योग:
शीट मेटल प्रोसेसिंग, एविएशन, स्पेसफ्लाइट, इलेक्ट्रॉनिक्स, इलेक्ट्रिकल उपकरण, सबवे पार्ट्स, ऑटोमोबाइल, मशीनरी, सटीक घटकों, जहाजों, धातुकर्म उपकरण, लिफ्ट, घरेलू उपकरणों, उपहार और शिल्प, उपकरण प्रसंस्करण, अलंकरण, विज्ञापन में लागू फाइबर लेजर काटने की मशीन। धातु विदेशी प्रसंस्करण विभिन्न विनिर्माण प्रसंस्करण उद्योग।
तकनीकी विशेषताओं,
मशीन का सबसे बड़ा लाभ आपको सबसे उपयुक्त चुनने में मदद करता है।
उपलब्ध लेजर शक्तिसीमा है1000W-30000W।
1. हमारे पास किफायती समाधान के लिए ट्यूब वेल्डेड टेबल है, और भारी शुल्क वाले अनुप्रयोगों के लिए प्लेट वेल्डेड टेबल, प्लेट काटने, ट्यूब काटने दोनों उपलब्ध हैं।
2. सिंगल टेबल, डबल ऑटो फीडिंग टेबल, सुरक्षा कवर के साथ या बिना, दोनों उपलब्ध।
3. हमारे पास आपके सभी अनुकूलित अनुरोधों को पूरा करने के लिए पेशेवर सीएनसी सिस्टम डिज़ाइनर, लेजर मशीन डिज़ाइनर है, जो पेशेवर और तेज़ सेवा प्रदान करता है।
4.स्वचालित फीडिंग रोबोट को लेजर कटिंग मशीन में जोड़ा जाता है।प्री-सेट प्रोग्राम और एक कुंजी ऑपरेशन के माध्यम से, शीट को स्वचालित रूप से चूसा जा सकता है और स्टैकिंग टेबल से कटिंग प्लेटफॉर्म तक ले जाया जा सकता है।
इस एक्सचेंज टेबल लेजर काटने की मशीन की संरचना,
1. पूरी तरह से संरक्षित और संलग्न डिजाइन, अधिक पर्यावरण के अनुकूल
पूरी मशीन पूरी तरह से संरक्षित और बंद डिजाइन, सुरक्षित और पर्यावरण के अनुकूल, कोई प्रदूषण नहीं, एर्गोनॉमिक्स और अंतरराष्ट्रीय मानकों के अनुरूप है।
मशीन के स्थिर और सुरक्षित काटने को सुनिश्चित करने के लिए मशीन में कई सुरक्षा चेतावनी कार्य हैं जैसे लेजर असामान्य अलार्म, असामान्य अलार्म काटना, गैस कम दबाव अलार्म, चिलर असामान्य अलार्म इत्यादि।
2. निकाली गई एल्यूमीनियम गैन्ट्री बीम
यह एक गैन्ट्री संरचना को अपनाता है, एक हल्का डिज़ाइन, एयरोस्पेस-ग्रेड एक्सट्रूडेड एल्यूमीनियम का उपयोग करता है, और कृत्रिम उम्र बढ़ने और समाधान उपचार के बाद समाप्त हो जाता है।गैन्ट्री में उत्कृष्ट कठोरता, सतह की गुणवत्ता और अखंडता है।इसमें उत्कृष्ट गतिशील प्रदर्शन भी है और यह उच्च गति काटने के लिए अनुकूल है।
3. ऑटो-फोकस लेजर कटिंग हेड
मशीन एक स्वचालित फ़ोकसिंग लेज़र हेड से सुसज्जित है, फ़ोकस को स्वचालित रूप से समायोजित किया जा सकता है, और ऑपरेशन सरल, सुविधाजनक, तेज़ और सटीक है।पियर्सिंग टाइम को छोटा करें, पियर्सिंग क्वालिटी में सुधार करें, हाई-स्पीड कटिंग और समय की बचत करें।
4. ऑपरेटिंग सॉफ्टवेयर CYPCUT
मैंरीयल टाइम डिस्प्ले कटिंग ट्रेस और कोऑर्डिनेट उपलब्ध हैं
मैंयह एंटी-जैमिंग के साथ-साथ उच्च नियंत्रण सटीकता की उच्च क्षमता का आनंद लेता है
मैंपूर्ण डिजिटल सर्वो प्रणाली से लैस
मैंयह आत्म-निदान, आत्म-अनुकूलन क्षमता में अच्छी तरह से सक्षम है
मैंतेजी से परिवर्तन और फ़ाइल बैचिंग प्रक्रिया
मैं.मैंt शीघ्र ही कार्यक्रमों से संबंधित है
मैंयह एंटी-वायरस सुरक्षा के लिए अच्छी तरह से सक्षम है
मैंस्वचालित खोज बढ़त समारोह
मैंब्रेक-पॉइंट बैक फंक्शन
मैंपिछड़ा कार्य
मैंलीपफ्रॉग फंक्शन
मैंएज-शेयर्ड कटिंग
मैंसमर्थन कोड बदलता है
मैंआंदोलन स्थिर है
मैंसंपादन कोड का कार्य
मैंनरम सीमा, अलार्म कार्य
5. बुद्धिमान धूल हटाने प्रणाली
नई उन्नत बुद्धिमान धूल हटाने प्रणाली में एक अधिक उचित धूल हटाने वाला डिज़ाइन है, जो प्रभावी रूप से वेंटिलेशन और धूल हटाने के प्रभाव को बढ़ाता है और उपकरण के सेवा जीवन को बढ़ाता है
6. ऑटो शीट लोडिंग और अनलोडिंग मैनिपुलेटर
गैन्ट्री टाइप स्वचालित सर्वो लोडिंग और अनलोडिंग मैनिपुलेटर प्लेट लोडिंग और अनलोडिंग को समाप्त करने के लिए गैन्ट्री + सक्शन कप + डबल फोर्क्स को सिंगल लिफ्टिंग प्लेटफॉर्म में एकीकृत करता है।
उपयोगकर्ता स्वचालित फीडिंग मोड और मैनुअल फीडिंग मोड के बीच स्विच करने के लिए टच स्क्रीन को नियंत्रित करता है, जो विभिन्न कार्यशील राज्यों के लिए उपयुक्त है।
मुख्य प्रौद्योगिकी पैरामीटर,
| मशीन का नाम |
एक्सचेंज टेबल सीएनसी फाइबर लेजर काटने की मशीन |
| नमूना |
DF4020-8000W |
| लेजर की शक्ति |
8000w |
| लेजर स्रोत |
मैक्स/रेकस/आईपीजी |
| लेजर तरंग दैर्ध्य |
1080एनएम |
|
मैक्सिम कटिंग थिकनेस
|
कार्बन स्टील(O2) |
25mm-28mm |
| स्टेनलेस स्टील(एन 2) |
14mm-15mm |
| एल्यूमीनियम शीट |
10mm-12mm |
| पीतल की चादर |
8 मिमी |
| मैक्सिम काटने की गति |
120 मीटर / मिनट (सामग्री के अनुसार) |
| मैक्स।त्वरण |
1.2जी |
| ऊर्जा अस्थिरता |
मैं2% |
| समर्थित ग्राफिक प्रारूप |
पाजी,कोरल ड्रा सॉफ्टवेयर,डीएक्सएफ/डीडब्ल्यूजी/पीएलटी |
| काटने का क्षेत्र |
4000×2000 |
| एक्स अक्ष यात्रा |
4000 |
| वाई अक्ष यात्रा |
2000 मिमी |
| Z अक्ष यात्रा |
250 मिमी |
| पुन: स्थिति की सटीकता |
± 0.03 मिमी / एम |
| स्थिति X/Y अक्ष की सटीकता |
± 0.05 मिमी / एम |
| मैक्स।कार्यक्षेत्र का भार लोड हो रहा है |
2000 किलो |
| मैक्स।मैनिपुलेटर का भार लोड हो रहा है |
750 किग्रा |
| मशीन की शक्ति |
350V-420V / 50Hz |
| मशीन का वजन |
12500 किग्रा |
| आयाम |
11800x3550x2600 मिमी |
प्रमुख तत्व,
| नाम |
संक्षिप्त विवरण |
देश का ब्रांड |
| फाइबर लेजर |
8000W |
मैक्स/रेकस/आईपीजी |
| ऑप्टिकल सिस्टम |
मैक्स/रेकस/आईपीजी |
मैक्स/रेकस/आईपीजी |
| ऑटोफोकस कटिंग हेड |
ऑप्टिकल फाइबर के लिए विशेष काटने वाला सिर |
Raytools/Precitec |
| समर्पित शीतलन प्रणाली |
डबल सर्कुलेशन सिस्टम, हीट एक्सचेंज टाइटेनियम ट्यूब, ओवर टेम्परेचर अलार्म, फ्लो प्रोटेक्शन |
वुहान हनली/टोंगफेई |
| यांत्रिक संचरण प्रणाली |
ताइवान हाईविन हाई-प्रेसिजन हाई-स्पीड रेल
ताइवान YYC रैक और पिनियन (पेचदार)
|
ताइवान
ताइवान वाईवाईसी
|
| मंदी प्रणाली |
इनोवेल-फिडलर/अल्फा |
जर्मनी |
| आनुपातिक वाल्व |
एसएमसी |
जापान |
| विद्युत नियुक्ति |
श्नाइडर/एबीबी |
फ्रांस |
| ट्रैकिंग सेंसर सिस्टम |
उच्च परिशुद्धता स्वचालित प्रेरण, सटीकता 0.1 मिमी |
शंघाई CYPCUT |
| कंप्यूटर प्रणाली |
लेजर के लिए विशेष औद्योगिक पीसी |
ताइवान यानक्सियांग |
| X- अक्ष |
सर्वो इकाई |
यास्कावा/फ़ूजी, जापान
डेल्टा, ताइवान
|
| शाफ़्ट |
सर्वो इकाई
|
यास्कावा/फ़ूजी, जापान
डेल्टा, ताइवान
|
| जेड एक्सिस |
सर्वो इकाई |
यास्कावा/फ़ूजी, जापान
डेल्टा, ताइवान
|
| कटिंग सॉफ्टवेयर |
पेशेवर सीएनसी काटने का सॉफ्टवेयर |
शंघाई CYPCUT |
| नेस्टिंग सॉफ्टवेयर |
सिपनेस्ट |
शंघाई FSCUT |
| आई / ओ कार्ड |
32 अंक |
CYPCUT |
| वोल्टेज रेगुलेटर |
वैकल्पिक |
चीन |
| काटने वाली मशीन |
प्रेसिजन गैन्ट्री
विनिमय तालिका
|
पीएसएल |
| ऑटो लोडिंग और अनलोडिंग रोबोट |
750KG |
पीएसएल |
| बिजली आपूर्ति नियामक |
|
पीएसएल |
