उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| मशीन की तरह: | रोबोट ऑटो झुकने सीएनसी प्रेस ब्रेक मशीन | स्थिति: | नया |
|---|---|---|---|
| सामग्री / धातु संसाधित: | स्टेनलेस स्टील, कार्बन स्टील, एल्यूमिनियम प्लेट, कॉपर शीट | नियंत्रण विधा: | सीएनसी प्रणाली, डेलेम, साइबेलेक, ईएसए नियंत्रक |
| सीएनसी अक्ष: | 4+1 कुल्हाड़ियों/6+1 कुल्हाड़ियों, + 6 कुल्हाड़ियों रोबोट | एक्स, आर, जेड अक्ष: | सर्वो मोटर्स ड्राइविंग |
| गले की गहराई: | 400 मिमी या अधिक | मेन मोटर: | दो सर्वो मोटर्स |
| नाममात्र बल: | 110T | रैम स्ट्रोक: | 200 मिमी |
| Max. मैक्स। opening height उद्घाटन ऊंचाई: | 480 मिमी | शक्ति: | 11 किलोवाट |
| बैक गेज: | बॉल स्क्रू + लीनियर गाइडर, एक्स, आर, जेड एक्सिस | फ्रंट फीडिंग: | रोबोट स्वचालित फीडिंग प्लेट भरता है |
| प्रकाश: | एलईडी लैंप के साथ फ्रंट कवर | मशीन का वजन: | 8000 किग्रा + 1000 किग्रा |
| रंग: | ग्रे काला + लाल, अनुकूलित | वोल्टेज: | 220V/380V/415V/440V 50HZ/60HZ, अनुकूलित |
| बिक्री के बाद सेवा प्रदान की गई: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स, ऑनलाइन समर्थन, वीडियो तकनीकी सहायता | प्रमाणन: | CE/ISO |
| गारंटी: | 1 वर्ष | ||
| हाई लाइट: | 110t 3200 सीएनसी हाइड्रोलिक प्रेस ब्रेक,प्रेस ब्रेक एल्यूमीनियम,प्रेस ब्रेक 3200 |
||

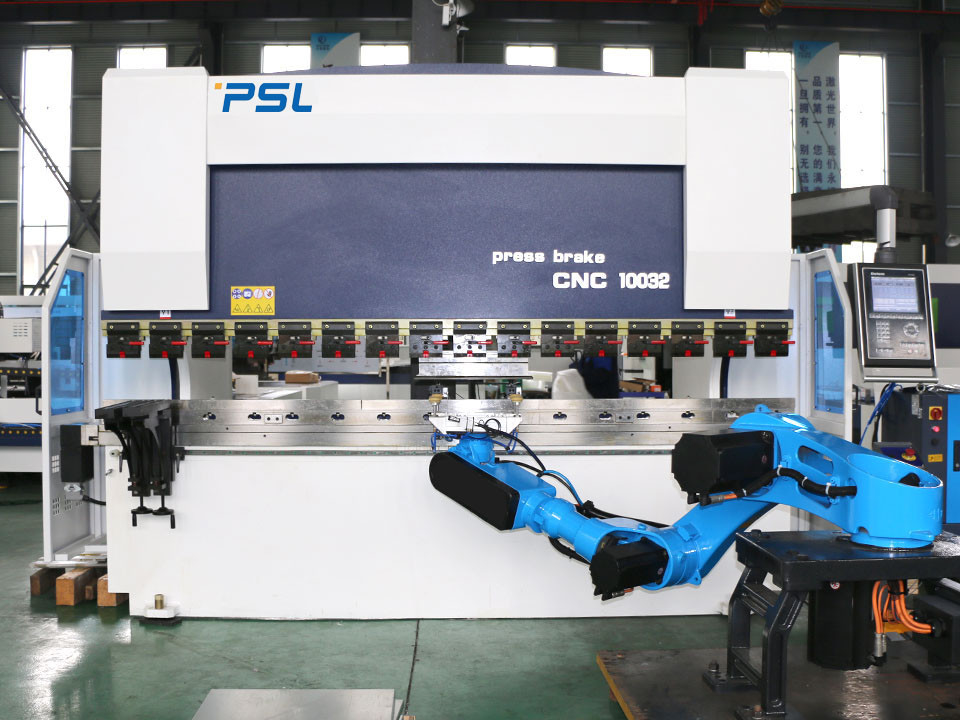

रोबोट स्वचालित झुकने के साथ इलेक्ट्रिक-हाइड्रोलिक सर्वो सीएनसी प्रेस ब्रेक
आवेदन परिचय,
सिद्धांत और मशीन की विशेषताएं:
कार्यक्रम विवरण (ऑपरेशन चरण):
ऑपरेटर स्टार्ट बटन दबाता है →
रोबोट ऊपरी सामग्री प्लेट से सामग्री लेता है और इसे गुरुत्वाकर्षण केंद्रित प्लेटफॉर्म पर रखता है →
पोजिशनिंग के बाद, रोबोट झुकने वाली मशीन पर झुकने के लिए सामग्री लेता है और फ्लैंगिंग सुविधाओं को दोनों तरफ मोड़ता है →
झुकने के बाद, रोबोट वर्कपीस को मुद्रा रूपांतरण फ्रेम पर रखता है और मुद्रा को बदल देता है →
मुद्रा बदलने के बाद, रोबोट गोसनेक ग्रूव फीचर को मोड़ने के लिए वर्कपीस को पकड़ लेता है →
झुकने के बाद, रोबोट वर्कपीस को निचली सामग्री प्लेट पर रखता है →
मोड़ पूरा करें
रोबोट झुकने की कार्य आवश्यकताएं:
रोबोट के एक टुकड़े के झुकने का समय लगभग है: मिनट/पीसी;(24 घंटे तक)
रोबोट झुकने का समय अनुमान:
रोबोट सिंगल वर्कपीस झुकने का काम: एस के बारे में।
मुख्य भागों का परिचय:
- सीएनसी नियंत्रक DELEM DA53T:
-- GIVI ग्रेटिंग रूलर
सीएनसी प्रेस ब्रेक पूरी तरह से बंद-लूप इलेक्ट्रो-हाइड्रोलिक सर्वो नियंत्रण का उपयोग करता है,
राम स्थिति संकेत दो तरफ सेंसर शासक द्वारा सीएनसी प्रणाली की प्रतिक्रिया हो सकती है,
तब सीएनसी नियंत्रक DA66T को बदलकर तेल प्रवाह की मात्रा को समायोजित करता हैउद्घाटन आकारतुल्यकालिक वाल्व की
, इसके द्वारा समान स्तर पर चल रहे RAM Y1, Y2 को नियंत्रित करते हुए, कार्यबल की समानांतर स्थिति को बनाए रखता है।
-- यांत्रिक मुकुट/मुआवजा तालिका
- बैकगेज स्टॉपर,
● सर्वो मोटर द्वारा संचालित एक्स अक्ष
● सर्वो मोटर द्वारा संचालित आर अक्ष
● Z1, Z2 अक्ष (उंगली 1 और 2) सर्वो मोटर द्वारा संचालित(वैकल्पिक)
झुकने के दौरान स्टील प्लेट फॉलो-अप का समर्थन करने के लिए सर्वो मोटर्स द्वारा संचालित Z3, Z4 अक्ष (वैकल्पिक)
● सर्वो मोटर्स द्वारा संचालित सभी कुल्हाड़ियाँ
- शीर्ष उपकरण को तेजी से और आसानी से ठीक करने के लिए त्वरित क्लैंपिंग
--स्टैंडर्ड टॉप टूल और मशीन पर डबल वी-डाई (अमाडा स्टाइल)
सामग्री: 42CrMo
कुल मिलाकर शमन प्रक्रिया, उच्च कठोरता और अच्छा पहनने के प्रतिरोध।
सिंगल या डबल वी-डाई वी 8, वी 12, वी 16 (अनुकूलित)
-- जर्मनी बाउसर और बुसाक+शंबन सिलेंडर सील
--विश्वसनीय विद्युत प्रणाली
