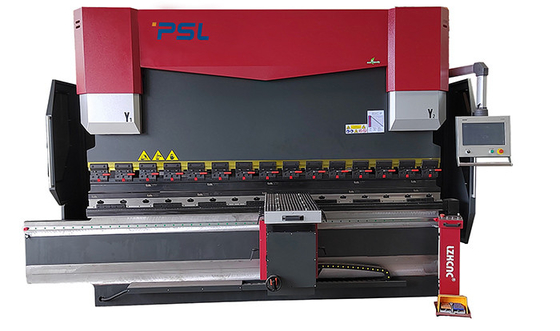

9 अक्ष सीएनसी हाइड्रोलिक प्रेस ब्रेक मशीन स्वचालित फ्रंट सपोर्टिंग प्लेट झुकने मशीन

शीट धातु प्रसंस्करण के लिए नई डिजाइन सीएनसी प्रेस ब्रेक और झुकने मशीन

सीएनसी प्रेस ब्रेक का अनुप्रयोग परिचय,

सीएनसी प्रेस ब्रेक के सिद्धांत और विशेषताएं:

1, सीएनसी प्रेस ब्रेक की संरचना:
1) पूर्ण स्टील-वेल्डेड संरचना;मैंईफ्ट और राइट हाउस, वर्किंग टेबल और सिलेंडर बेस को एक पूरे फ्रेम में वेल्ड किया जाता है।

2) वेल्डेड के बाद, आंतरिक तनाव तड़के से समाप्त हो जाता है, इसलिए पूरा स्टील मजबूत और स्थिरता है।
2) मशीन फ्रेम की विश्वसनीयता और ताकत और झुकने की सटीकता सुनिश्चित करने के लिए ANSYS परिमित तत्व विश्लेषण सॉफ्टवेयर।

2, सीएनसी प्रणाली को नियंत्रित करने के लिए:

1) की सभी क्रियाएं (एक्स, आर, जेड अक्ष चल रही हैं)बैक-गेज स्टॉपर;

2) राम का आघात नियंत्रित होता है

3) दो हाइड्रोलिक सर्वो इकाइयों में बहने वाली हाइड्रोलिक प्रणाली और दबाव

4) विक्षेपण क्षतिपूर्ति का समायोजन

3, हाइड्रोलिक प्रणाली:
1) से आयातित एकीकृत नियंत्रण प्रणालीरेक्सरोथ जर्मनी;
2) सर्वो मुख्य मोटर्स + पंप + वाल्व बोर्ड के साथ दो तेल टैंक अलग-अलग दो साइड सिलेंडर चलाते हैं;

3) पाइपलाइनों की स्थापना में कमी, कम तेल का उपयोग किया जाता है और तेल का तापमान लंबे समय तक कम रहता है;
4) कार्य स्थिरता और बेहतर उपस्थिति सुनिश्चित करें।

4, दो मुख्य तेल सिलेंडर:
1) बंद लूप नियंत्रण मोड: जर्मनी सर्वो वाल्व बोर्ड और आयातित झंझरी शासक;

2)उच्च आवृत्तिहाइड्रोलिक नियंत्रण प्रौद्योगिकी, तेज, अधिक कुशल और सटीक।
3) पारंपरिक यांत्रिक स्टॉप झुकने वाली मशीनों से बिल्कुल अलग;
4) ग्लाइड पोजिशनिंग और झुकने की उच्च परिशुद्धता;


5, बैक गेज स्टॉपर:
1) उच्च गुणवत्ता वाले बॉल स्क्रू और लीनियर गाइडर को रोकने की सटीकता सुनिश्चित करने के लिए।
2) ग्राहक की आवश्यकता के अनुसार अधिक कार्यात्मक बहु-अक्ष अवरोधन उपलब्ध है।

3)बैक गेज बीम पर स्थापित लीनियर गाइडर में घुड़सवार उंगलियों के मानक 2 सेट, जटिल आकार के वर्क पीस के रूप में, 4 या 5 अंगुल बैक गेज सिस्टम और संबंधित डाई आपके चयन के लिए उपलब्ध हैं।

6, फ्रंट फॉलोइंग आर्म:

1) बेंट प्लेट के बाद सपोर्टिंग आर्म को ऊपर और नीचे चलाने वाली सर्वो मोटर्स।

2) श्रमिकों को बचाने और दुर्घटना से बचने के लिए बड़े आकार की प्लेट झुकने के लिए विशेष।

7, शरीर दो पक्ष:
1) सी आकार की प्लेटें दोनों तरफ फिट की जाती हैं;
2) उच्च परिशुद्धता झंझरी शासक सी आकार की प्लेटों और राम के बीच तय किया गया है;
3) झुकने के दौरान मशीन बॉडी के विरूपण से उत्पन्न होने वाली सटीक झुकने पर प्रभाव से बचें।

मुख्य भागों का परिचय:

- सीएनसी नियंत्रक DELEM DA53T:

-- GIVI ग्रेटिंग रूलर

सीएनसी प्रेस ब्रेक पूरी तरह से बंद-लूप इलेक्ट्रो-हाइड्रोलिक सर्वो नियंत्रण का उपयोग करता है,

राम स्थिति संकेत दो तरफ सेंसर शासक द्वारा सीएनसी प्रणाली की प्रतिक्रिया हो सकती है,

तब सीएनसी नियंत्रक DA66T को बदलकर तेल प्रवाह की मात्रा को समायोजित करता हैउद्घाटन आकारतुल्यकालिक वाल्व की

, इसके द्वारा समान स्तर पर चल रहे RAM Y1, Y2 को नियंत्रित करते हुए, कार्यबल की समानांतर स्थिति को बनाए रखता है।

-- यांत्रिक मुकुट/मुआवजा तालिका

• स्थानीय विक्षेपण क्षतिपूर्ति तंत्र यांत्रिक हस्तक्षेप तालिका क्षतिपूर्ति संरचना का उपयोग करता है।सीएनसी नियंत्रक स्वचालित गणना नियंत्रण।

- बैकगेज स्टॉपर,

● सर्वो मोटर द्वारा संचालित एक्स अक्ष

सर्वो मोटर द्वारा संचालित आर अक्ष

Z1, Z2 अक्ष (उंगली 1 और 2) सर्वो मोटर द्वारा संचालित(वैकल्पिक)

  झुकने के दौरान स्टील प्लेट फॉलो-अप का समर्थन करने के लिए सर्वो मोटर्स द्वारा संचालित Z3, Z4 अक्ष (वैकल्पिक)

● सर्वो मोटर्स द्वारा संचालित सभी कुल्हाड़ियाँ

- सामने का समर्थन / निम्नलिखित हथियार

  - शीर्ष उपकरण को तेजी से और आसानी से ठीक करने के लिए त्वरित क्लैंपिंग

--स्टैंडर्ड टॉप टूल और मशीन पर डबल वी-डाई (अमाडा स्टाइल)

सामग्री: 42CrMo

कुल मिलाकर शमन प्रक्रिया, उच्च कठोरता और अच्छा पहनने के प्रतिरोध।

सिंगल या डबल वी-डाई वी 8, वी 12, वी 16 (अनुकूलित)

-- जर्मनी बाउसर और बुसाक+शम्बन सिलिंडर सील

  --विश्वसनीय विद्युत प्रणाली

• विद्युत घटक (रिले, संपर्ककर्ता) फ्रांस श्नाइडर
• गारंटी के लिए डस्टप्रूफ कैबिनेट ग्रेड IP54उच्च गुणवत्ता वाली विद्युत प्रणाली
• खुले दरवाजे और बिजली बंद का कार्य
• उच्च गुणवत्ता वाले एस्टुन सर्वो मोटर चालक

- लेजर सुरक्षा की रखवाली

एचपीबी श्रृंखला सीएनसी प्रेस ब्रेक पैरामीटर,
